快速混凝土施工工法VIP免费

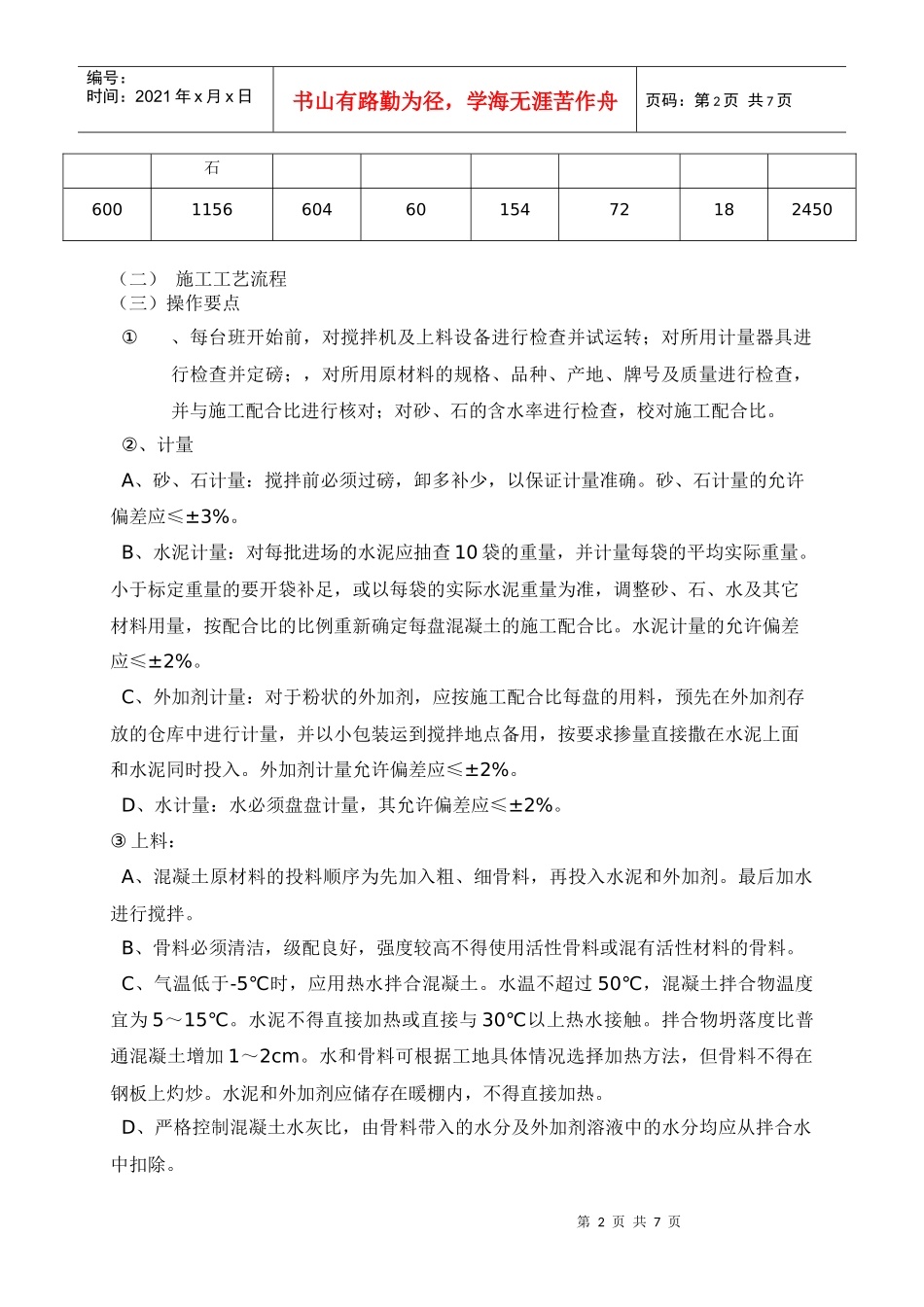

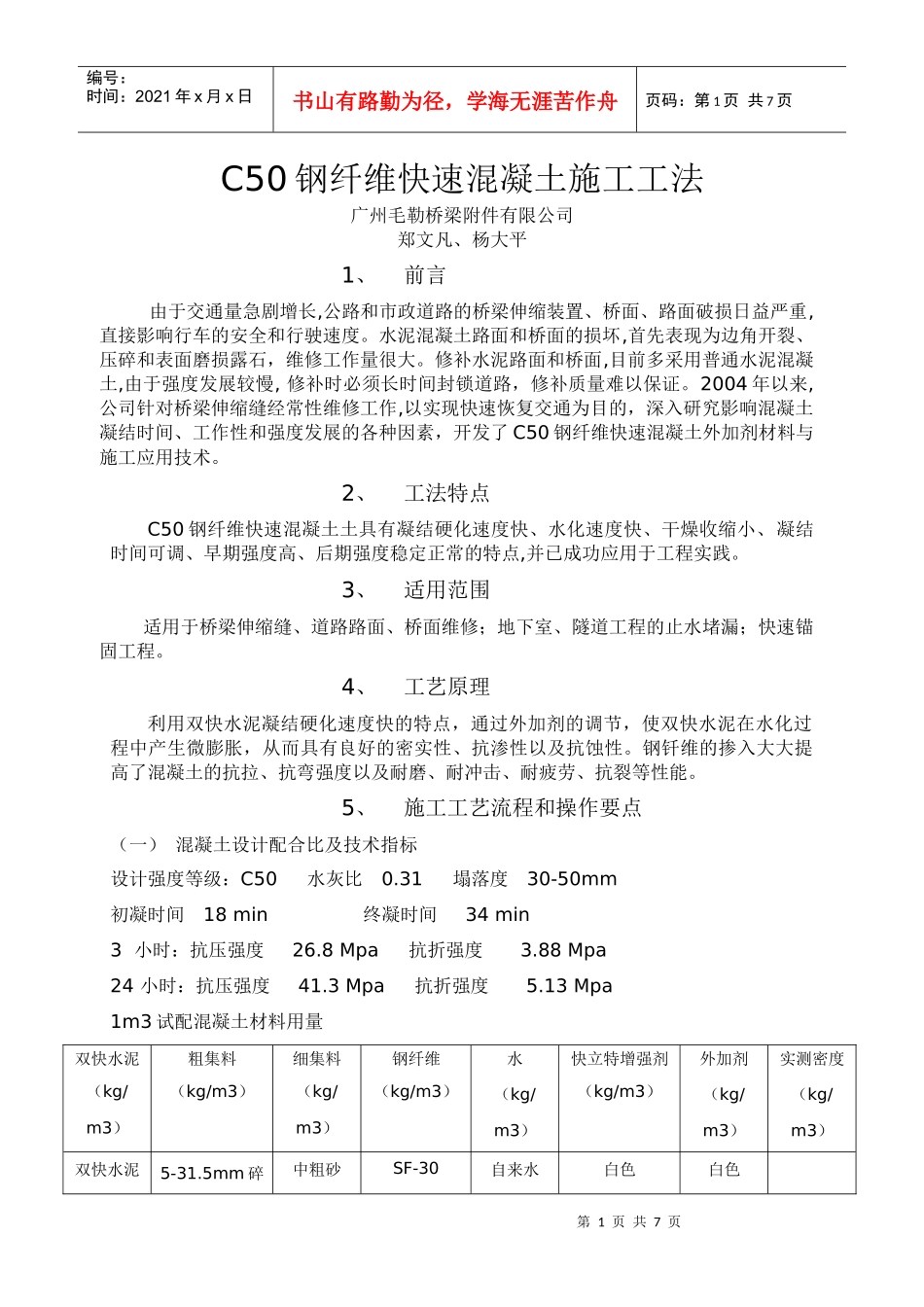

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页C50钢纤维快速混凝土施工工法广州毛勒桥梁附件有限公司郑文凡、杨大平1、前言由于交通量急剧增长,公路和市政道路的桥梁伸缩装置、桥面、路面破损日益严重,直接影响行车的安全和行驶速度。水泥混凝土路面和桥面的损坏,首先表现为边角开裂、压碎和表面磨损露石，维修工作量很大。修补水泥路面和桥面,目前多采用普通水泥混凝土,由于强度发展较慢,修补时必须长时间封锁道路，修补质量难以保证。2004年以来,公司针对桥梁伸缩缝经常性维修工作,以实现快速恢复交通为目的，深入研究影响混凝土凝结时间、工作性和强度发展的各种因素，开发了C50钢纤维快速混凝土外加剂材料与施工应用技术。2、工法特点C50钢纤维快速混凝土土具有凝结硬化速度快、水化速度快、干燥收缩小、凝结时间可调、早期强度高、后期强度稳定正常的特点,并已成功应用于工程实践。3、适用范围适用于桥梁伸缩缝、道路路面、桥面维修；地下室、隧道工程的止水堵漏；快速锚固工程。4、工艺原理利用双快水泥凝结硬化速度快的特点，通过外加剂的调节，使双快水泥在水化过程中产生微膨胀，从而具有良好的密实性、抗渗性以及抗蚀性。钢钎维的掺入大大提高了混凝土的抗拉、抗弯强度以及耐磨、耐冲击、耐疲劳、抗裂等性能。5、施工工艺流程和操作要点（一）混凝土设计配合比及技术指标设计强度等级：C50水灰比0.31塌落度30-50mm初凝时间18min终凝时间34min3小时：抗压强度26.8Mpa抗折强度3.88Mpa24小时：抗压强度41.3Mpa抗折强度5.13Mpa1m3试配混凝土材料用量双快水泥（kg/m3）粗集料（kg/m3）细集料（kg/m3）钢纤维（kg/m3）水（kg/m3）快立特增强剂（kg/m3）外加剂（kg/m3）实测密度（kg/m3）双快水泥5-31.5mm碎中粗砂SF-30自来水白色白色第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页石60011566046015472182450（二）施工工艺流程（三）操作要点①、每台班开始前，对搅拌机及上料设备进行检查并试运转；对所用计量器具进行检查并定磅；，对所用原材料的规格、品种、产地、牌号及质量进行检查，并与施工配合比进行核对；对砂、石的含水率进行检查，校对施工配合比。②、计量A、砂、石计量：搅拌前必须过磅，卸多补少，以保证计量准确。砂、石计量的允许偏差应≤±3%。B、水泥计量：对每批进场的水泥应抽查10袋的重量，并计量每袋的平均实际重量。小于标定重量的要开袋补足，或以每袋的实际水泥重量为准，调整砂、石、水及其它材料用量，按配合比的比例重新确定每盘混凝土的施工配合比。水泥计量的允许偏差应≤±2%。C、外加剂计量：对于粉状的外加剂，应按施工配合比每盘的用料，预先在外加剂存放的仓库中进行计量，并以小包装运到搅拌地点备用，按要求掺量直接撒在水泥上面和水泥同时投入。外加剂计量允许偏差应≤±2%。D、水计量：水必须盘盘计量，其允许偏差应≤±2%。③上料：A、混凝土原材料的投料顺序为先加入粗、细骨料，再投入水泥和外加剂。最后加水进行搅拌。B、骨料必须清洁，级配良好，强度较高不得使用活性骨料或混有活性材料的骨料。C、气温低于-5℃时，应用热水拌合混凝土。水温不超过50℃，混凝土拌合物温度宜为5～15℃。水泥不得直接加热或直接与30℃以上热水接触。拌合物坍落度比普通混凝土增加1～2cm。水和骨料可根据工地具体情况选择加热方法，但骨料不得在钢板上灼炒。水泥和外加剂应储存在暖棚内，不得直接加热。D、严格控制混凝土水灰比，由骨料带入的水分及外加剂溶液中的水分均应从拌合水中扣除。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页④、第一盘混凝土拌制的操作：每次上班拌制第一盘混凝土时，先加水使搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净。搅拌第一盘时，由于砂浆粘筒壁而损失，因此，石子的用量应按配合比减半。从第二盘开始，按给定的配合比投料。⑤、搅拌时间控制：选用的是JS350立式强制型搅拌机，搅拌最短时间不应少于180s（混凝土搅拌的最短时间系指自全部材料装入搅拌筒中起，...
