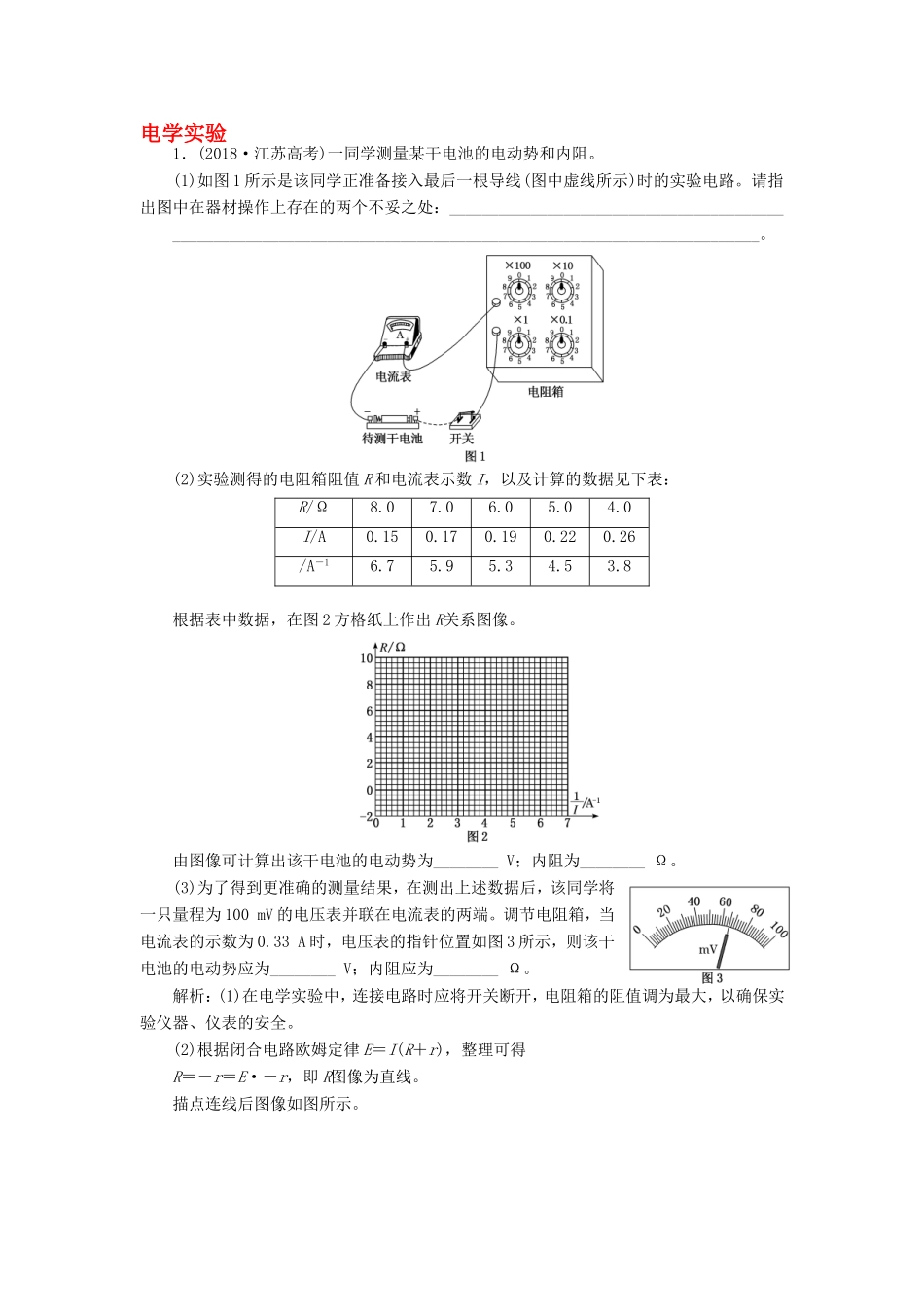

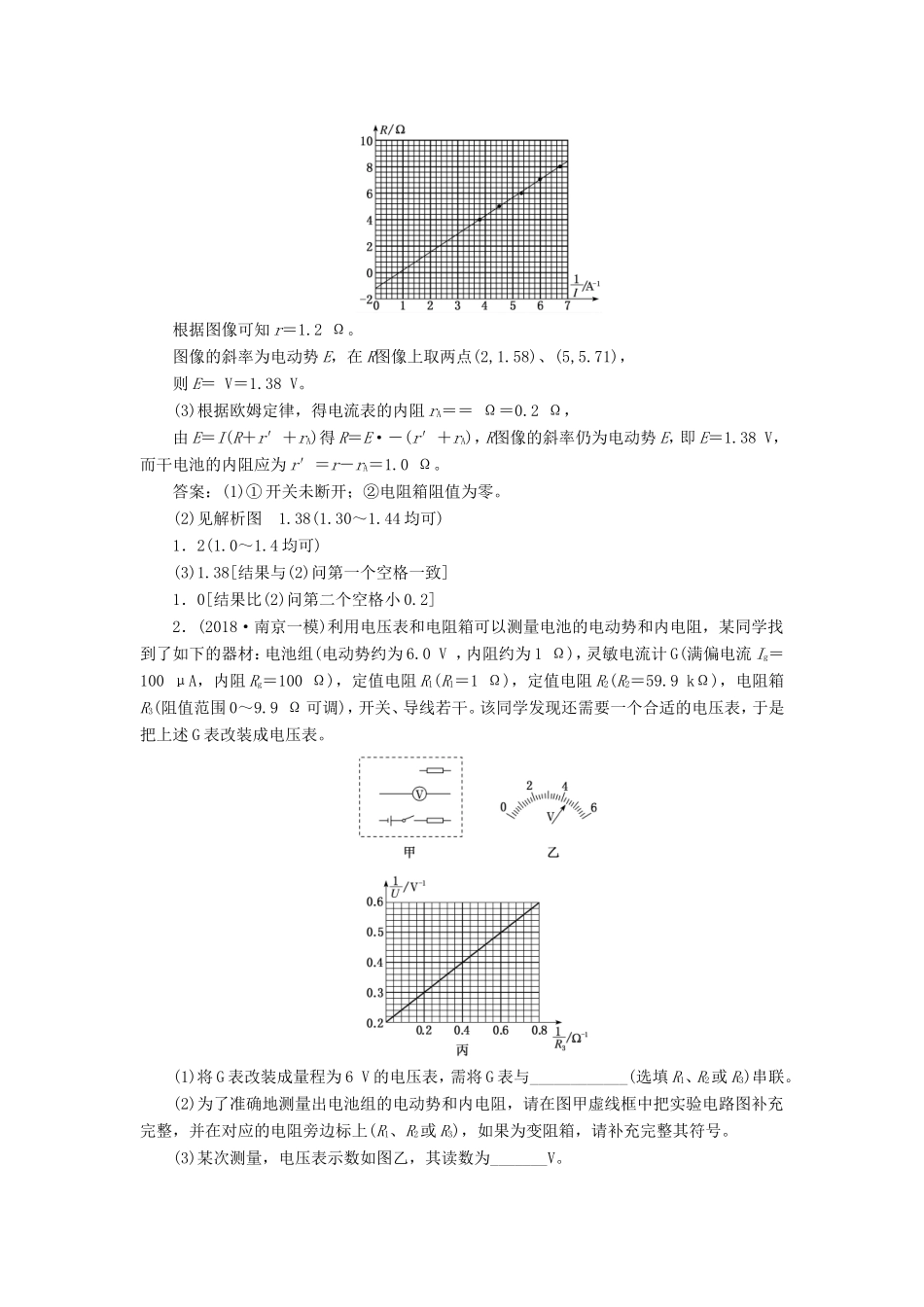

电学实验1．(2018·江苏高考)一同学测量某干电池的电动势和内阻。(1)如图1所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路。请指出图中在器材操作上存在的两个不妥之处：_________________________________________________________________________________________________________________。(2)实验测得的电阻箱阻值R和电流表示数I，以及计算的数据见下表：R/Ω8.07.06.05.04.0I/A0.150.170.190.220.26/A－16.75.95.34.53.8根据表中数据，在图2方格纸上作出R关系图像。由图像可计算出该干电池的电动势为________V；内阻为________Ω。(3)为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100mV的电压表并联在电流表的两端。调节电阻箱，当电流表的示数为0.33A时，电压表的指针位置如图3所示，则该干电池的电动势应为________V；内阻应为________Ω。解析：(1)在电学实验中，连接电路时应将开关断开，电阻箱的阻值调为最大，以确保实验仪器、仪表的安全。(2)根据闭合电路欧姆定律E＝I(R＋r)，整理可得R＝－r＝E·－r，即R图像为直线。描点连线后图像如图所示。根据图像可知r＝1.2Ω。图像的斜率为电动势E，在R图像上取两点(2,1.58)、(5,5.71)，则E＝V＝1.38V。(3)根据欧姆定律，得电流表的内阻rA＝＝Ω＝0.2Ω，由E＝I(R＋r′＋rA)得R＝E·－(r′＋rA)，R图像的斜率仍为电动势E，即E＝1.38V，而干电池的内阻应为r′＝r－rA＝1.0Ω。答案：(1)①开关未断开；②电阻箱阻值为零。(2)见解析图1.38(1.30～1.44均可)1．2(1.0～1.4均可)(3)1.38[结果与(2)问第一个空格一致]1．0[结果比(2)问第二个空格小0.2]2．(2018·南京一模)利用电压表和电阻箱可以测量电池的电动势和内电阻，某同学找到了如下的器材：电池组(电动势约为6.0V，内阻约为1Ω)，灵敏电流计G(满偏电流Ig＝100μA，内阻Rg＝100Ω)，定值电阻R1(R1＝1Ω)，定值电阻R2(R2＝59.9kΩ)，电阻箱R3(阻值范围0～9.9Ω可调)，开关、导线若干。该同学发现还需要一个合适的电压表，于是把上述G表改装成电压表。(1)将G表改装成量程为6V的电压表，需将G表与____________(选填R1、R2或R3)串联。(2)为了准确地测量出电池组的电动势和内电阻，请在图甲虚线框中把实验电路图补充完整，并在对应的电阻旁边标上(R1、R2或R3)，如果为变阻箱，请补充完整其符号。(3)某次测量，电压表示数如图乙，其读数为_______V。(4)经过多次测量，得出图丙所示的图像，由图可求得该电池组的电动势为_______V，内阻为________Ω(结果保留两位有效数字)。解析：(1)灵敏电流计G(满偏电流Ig＝100μA，内阻Rg＝100Ω)改装成量程为6V的电压表，则有R＝＝Ω＝59.9kΩ，故需将G表与R2串联。(2)根据题意可知，本实验中采用电阻箱与改装后的电压表并联进行分析，并且采用R1与电源串联充当保护电阻使用，故电路图如图所示。(3)电压表分度值为0.2V，其读数为0.2×22V＝4.4V。(4)根据闭合电路欧姆定律可知：U＝E－(r＋R1)，变形可得＝＋·，则由图像性质可知＝0.2，＝＝0.5，解得该电池组的电动势为E＝5.0V，内阻为r＝1.5Ω。答案：(1)R2(2)见解析图(3)4.4(4)5.01.53．(2018·江苏七市三模)氧化膜电阻是用真空镀膜等工艺将金属氧化淀积在绝缘基体表面上形成的薄膜电阻，常用色环来标识阻值，如图甲所示。某学习小组为了测量色环不清晰的氧化膜电阻的阻值。准备了下列器材：A．待测氧化膜电阻Rx；B．电流表A1(量程150μA，内阻约40Ω)；C．电流表A2(量程1mA，内阻约10Ω)；D．电压表V(量程3V，内阻约10kΩ)；E．滑动变阻器R(阻值0～20Ω，允许最大电流1A)；F．直流电源E(输出电压5V，内阻不计)；G．多用电表；H．开关S、导线若干。(1)用多用电表粗测电阻时，将选择开关旋至“×100”挡，调零后将红、黑表笔与氧化膜电阻的两端相接，发现指针偏转的角度很小，再将选择开关旋至________(选填“×1”“×10”或“×1k”)挡，正确操作后，多用电表示数如图乙所示。(2)用伏安法测量该电阻阻值，电流表应选用________(填写器材代号)。请在图丙中用笔画线代替导线，完成实物电路的连接。(3)正确连接电路，闭合开关，调节滑动变阻器滑片位置，发现电...
