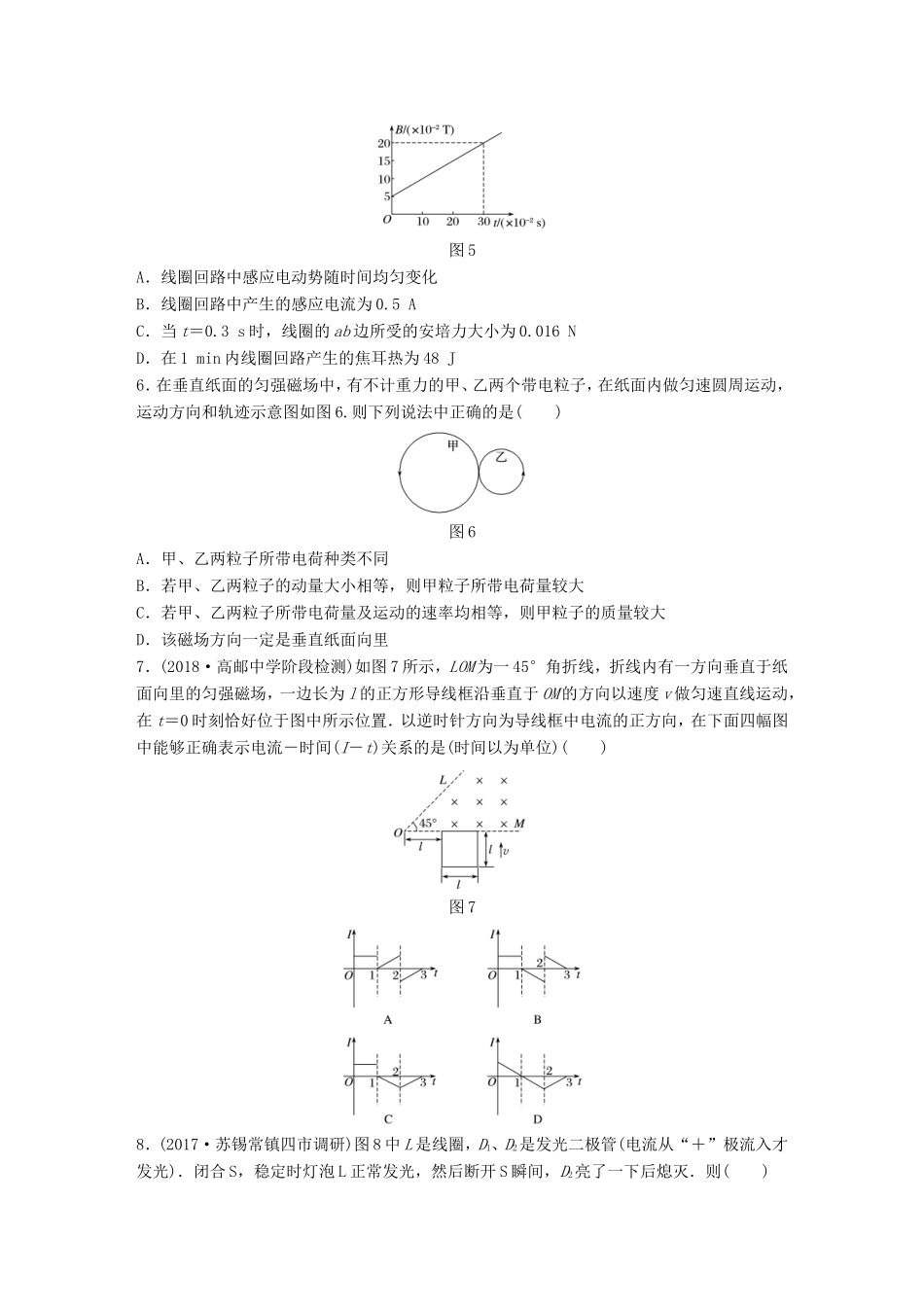

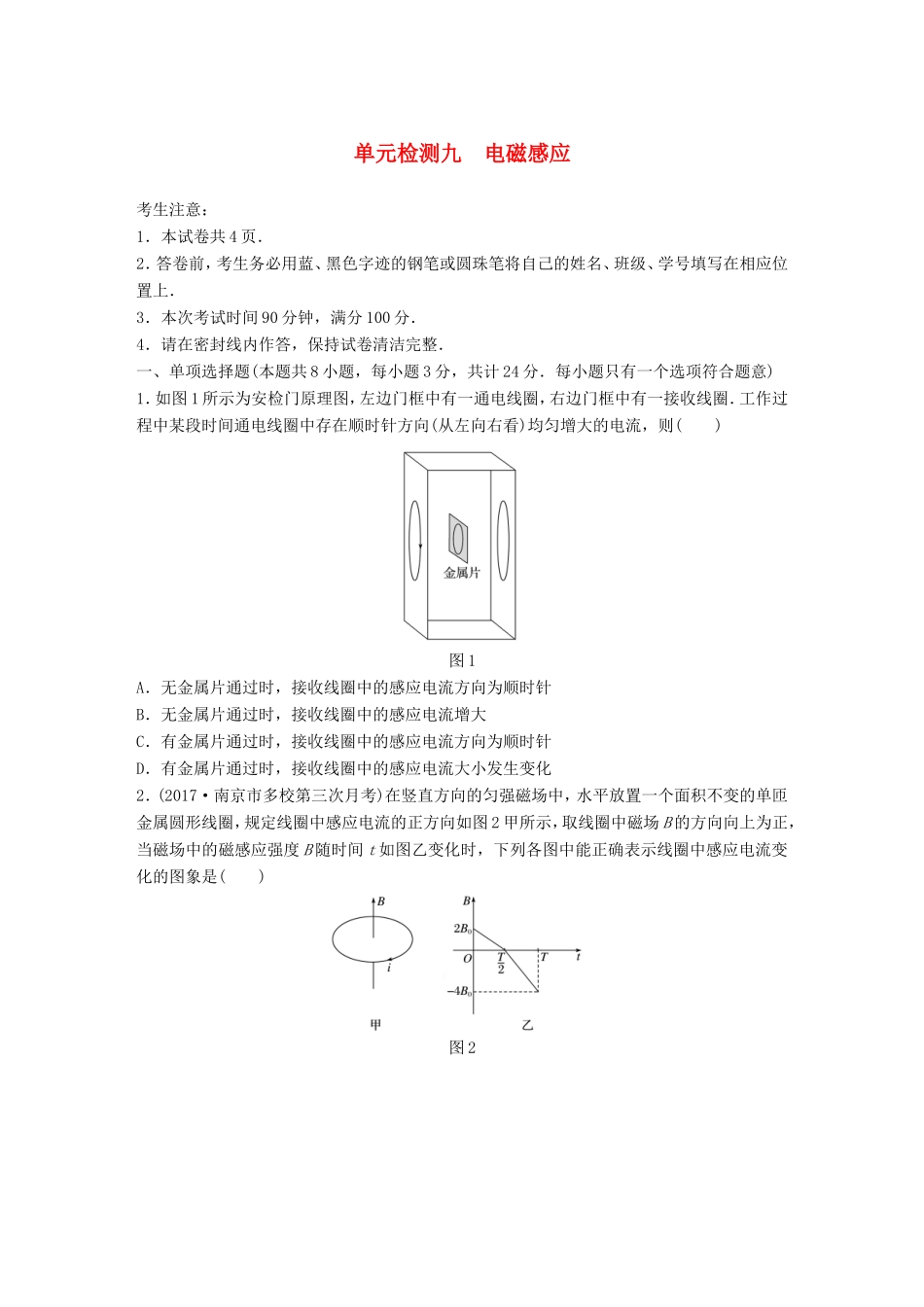

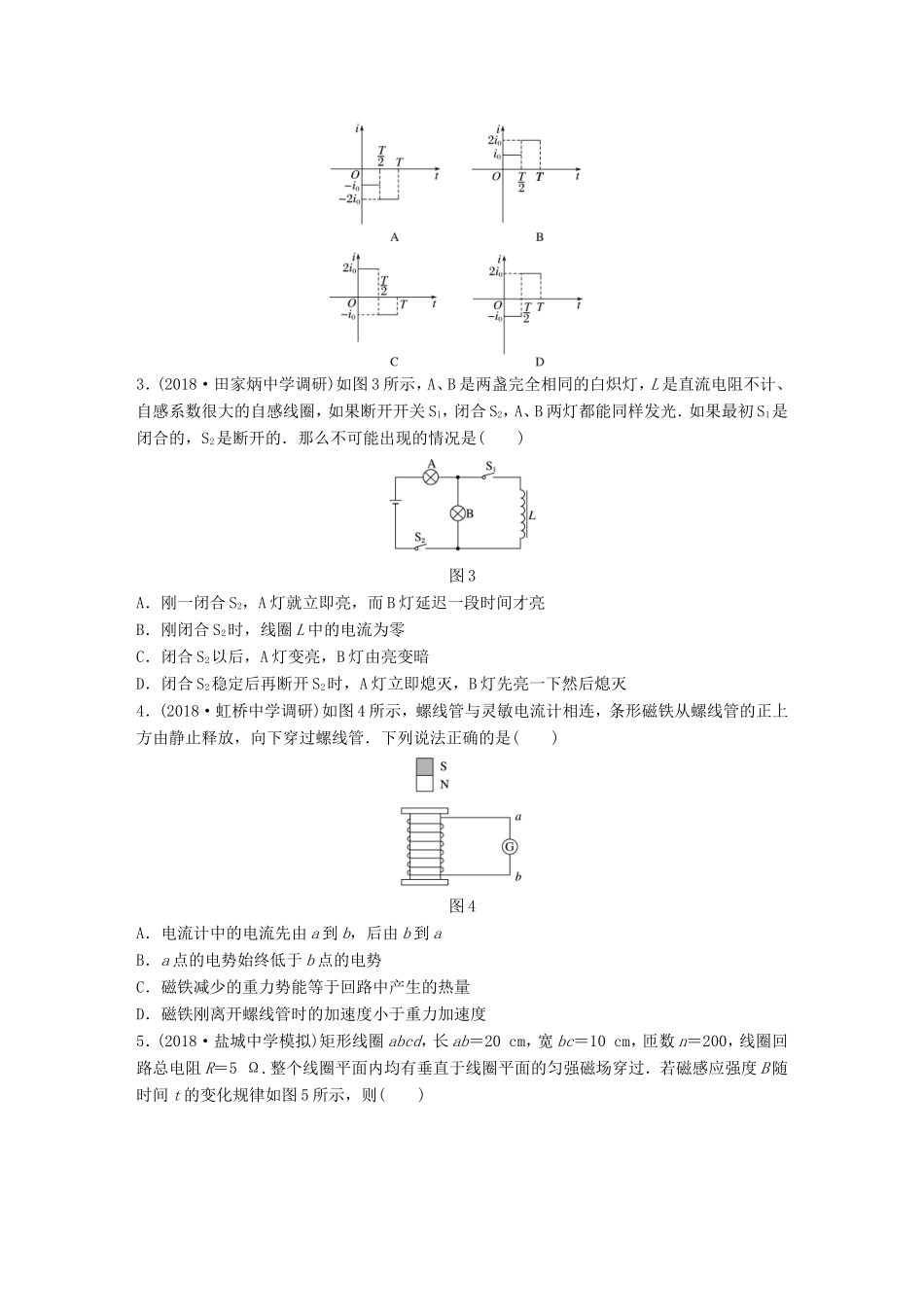

单元检测九电磁感应考生注意：1．本试卷共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分．4．请在密封线内作答，保持试卷清洁完整．一、单项选择题(本题共8小题，每小题3分，共计24分．每小题只有一个选项符合题意)1．如图1所示为安检门原理图，左边门框中有一通电线圈，右边门框中有一接收线圈．工作过程中某段时间通电线圈中存在顺时针方向(从左向右看)均匀增大的电流，则()图1A．无金属片通过时，接收线圈中的感应电流方向为顺时针B．无金属片通过时，接收线圈中的感应电流增大C．有金属片通过时，接收线圈中的感应电流方向为顺时针D．有金属片通过时，接收线圈中的感应电流大小发生变化2．(2017·南京市多校第三次月考)在竖直方向的匀强磁场中，水平放置一个面积不变的单匝金属圆形线圈，规定线圈中感应电流的正方向如图2甲所示，取线圈中磁场B的方向向上为正，当磁场中的磁感应强度B随时间t如图乙变化时，下列各图中能正确表示线圈中感应电流变化的图象是()图23．(2018·田家炳中学调研)如图3所示，A、B是两盏完全相同的白炽灯，L是直流电阻不计、自感系数很大的自感线圈，如果断开开关S1，闭合S2，A、B两灯都能同样发光．如果最初S1是闭合的，S2是断开的．那么不可能出现的情况是()图3A．刚一闭合S2，A灯就立即亮，而B灯延迟一段时间才亮B．刚闭合S2时，线圈L中的电流为零C．闭合S2以后，A灯变亮，B灯由亮变暗D．闭合S2稳定后再断开S2时，A灯立即熄灭，B灯先亮一下然后熄灭4．(2018·虹桥中学调研)如图4所示，螺线管与灵敏电流计相连，条形磁铁从螺线管的正上方由静止释放，向下穿过螺线管．下列说法正确的是()图4A．电流计中的电流先由a到b，后由b到aB．a点的电势始终低于b点的电势C．磁铁减少的重力势能等于回路中产生的热量D．磁铁刚离开螺线管时的加速度小于重力加速度5．(2018·盐城中学模拟)矩形线圈abcd，长ab＝20cm，宽bc＝10cm，匝数n＝200，线圈回路总电阻R＝5Ω.整个线圈平面内均有垂直于线圈平面的匀强磁场穿过．若磁感应强度B随时间t的变化规律如图5所示，则()图5A．线圈回路中感应电动势随时间均匀变化B．线圈回路中产生的感应电流为0.5AC．当t＝0.3s时，线圈的ab边所受的安培力大小为0.016ND．在1min内线圈回路产生的焦耳热为48J6．在垂直纸面的匀强磁场中，有不计重力的甲、乙两个带电粒子，在纸面内做匀速圆周运动，运动方向和轨迹示意图如图6.则下列说法中正确的是()图6A．甲、乙两粒子所带电荷种类不同B．若甲、乙两粒子的动量大小相等，则甲粒子所带电荷量较大C．若甲、乙两粒子所带电荷量及运动的速率均相等，则甲粒子的质量较大D．该磁场方向一定是垂直纸面向里7．(2018·高邮中学阶段检测)如图7所示，LOM为一45°角折线，折线内有一方向垂直于纸面向里的匀强磁场，一边长为l的正方形导线框沿垂直于OM的方向以速度v做匀速直线运动，在t＝0时刻恰好位于图中所示位置．以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－时间(I－t)关系的是(时间以为单位)()图78．(2017·苏锡常镇四市调研)图8中L是线圈，D1、D2是发光二极管(电流从“＋”极流入才发光)．闭合S，稳定时灯泡L正常发光，然后断开S瞬间，D2亮了一下后熄灭．则()图8A．题图是用来研究涡流现象的实验电路B．开关S闭合瞬间，灯泡L立即亮起来C．开关S断开瞬间，P点电势比Q点电势高D．干电池的左端为电源的正极二、多项选择题(本题共5小题，每小题4分，共计20分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分)9．(2018·南京市玄武区模拟)如图9所示，圆形导体线圈a平放在绝缘水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管、电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向上滑动，下列表述正确的是()图9A．穿过线圈a的磁通量增大B．线圈a对水平桌面的压力小于其重力C．线圈a中将产生俯视逆时针方向的感应电流D．线圈a中将产生俯视顺时针方向的感应电流10．(2018·启东中学模拟)如图10所示，足够长的光滑导轨...
