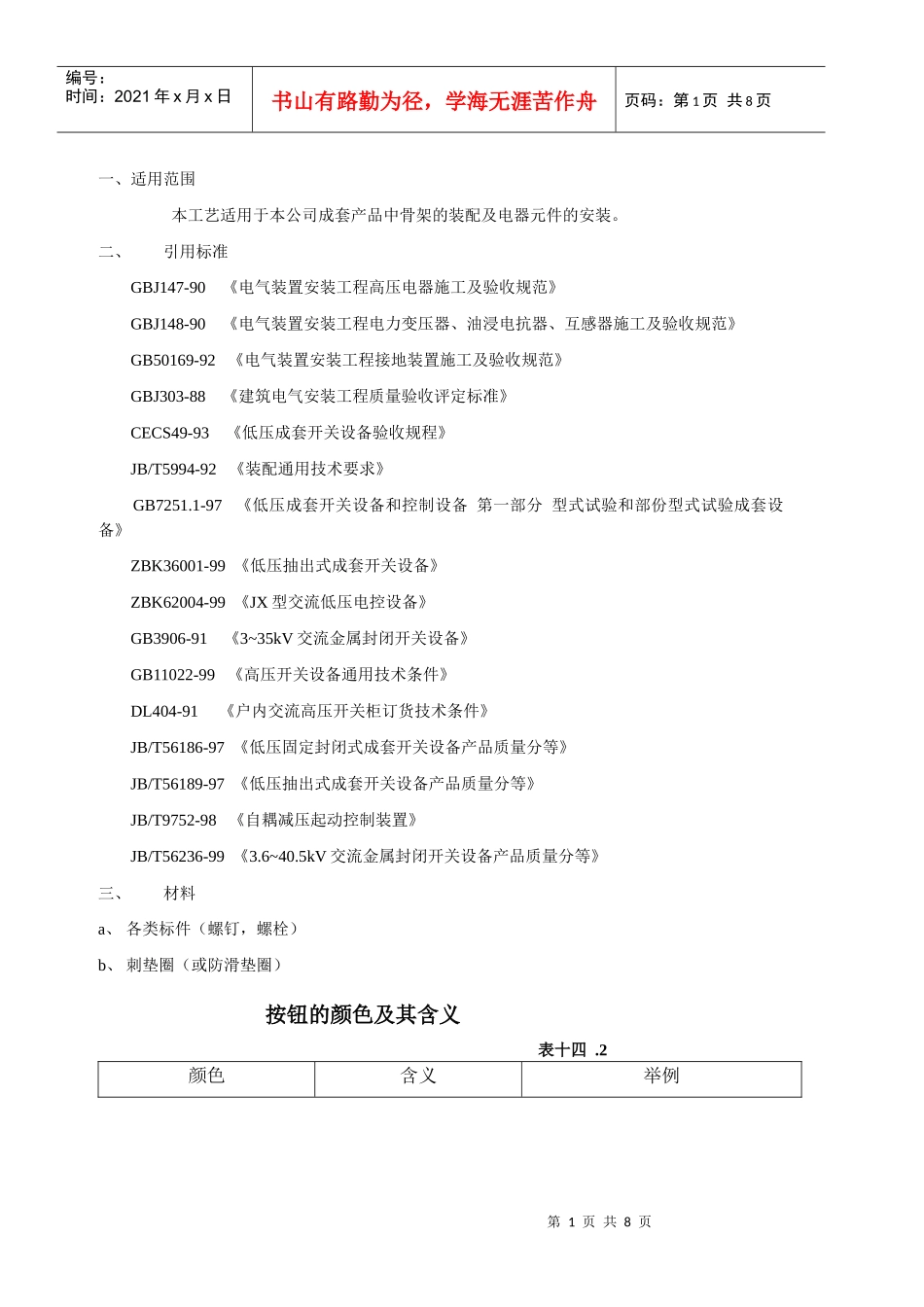

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、适用范围本工艺适用于本公司成套产品中骨架的装配及电器元件的安装。二、引用标准GBJ147-90《电气装置安装工程高压电器施工及验收规范》GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50169-92《电气装置安装工程接地装置施工及验收规范》GBJ303-88《建筑电气安装工程质量验收评定标准》CECS49-93《低压成套开关设备验收规程》JB/T5994-92《装配通用技术要求》GB7251.1-97《低压成套开关设备和控制设备第一部分型式试验和部份型式试验成套设备》ZBK36001-99《低压抽出式成套开关设备》ZBK62004-99《JX型交流低压电控设备》GB3906-91《3~35kV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》DL404-91《户内交流高压开关柜订货技术条件》JB/T56186-97《低压固定封闭式成套开关设备产品质量分等》JB/T56189-97《低压抽出式成套开关设备产品质量分等》JB/T9752-98《自耦减压起动控制装置》JB/T56236-99《3.6~40.5kV交流金属封闭开关设备产品质量分等》三、材料a、各类标件（螺钉，螺栓）b、刺垫圈（或防滑垫圈）按钮的颜色及其含义表十四.2颜色含义举例第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页红处理事故“停止”或“断电”紧急停机扑灭燃烧正常停机停止一台或多台电动机装置的局部停机切断一个开关黄参与防止意外情况参与抑制反常的状态避免不需要的变化（事故）绿“起动”或“通电”正常起动起动一台或多台电动机装置的局部起动接通一个开关装置（投入运行）蓝上列颜色未包含的任何指定含义除红、黄、绿三色之外的任何含义黑灰白无特定含义除单功能的“停止”或“断电”按钮外的任何功能(6)抽屉的二次插件在试验位置应可靠接通，在分离位置可靠断开。(7)相同规格的抽屉应能良好的互换。6.29手车式开关柜的安装，调试完后应检查：(1)检查防止电气误操作的“五防”装置应齐全，并且动作正确、灵活、可靠；所谓“五防”是指：a、断路器处于分闸位置时，小车才能抽出或插入。b、接地开关处于合闸位置时，小车不能进入工作位置。c、断路器处于合闸位置时，接地开关不能合上。d、接地开关处于合闸为是，才能打开后盖板（封板）。e、小车未退出柜体时，接地刀不能合闸。(2)手车推拉必须灵活、轻便、无卡阻、碰撞现象，并且相同型号的手车应能良好互换。(3)手车推入工作位置后，动触头端部与静触头底部的间隙必须符合产品要求，不得有严重的“掉片”现象。(4)手车和柜体的二次回路插件必须接触良好。(5)柜内活门开启应灵活、可靠，随小车的进出而准确、可靠的动作，不得有卡滞、第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页碰撞、不到位的现象。(6)手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头应比主触头先接触；拉出时接到触头比主触头后断开。(7)手车的二次插接在试验位置应可靠接通，在分离位置断开。6.30检查模拟母线的制作与图纸要求是否相符，尤其是模拟母线的颜色与产品的电影等级应相符；即符合表十一的规定。表十一模拟母线的标志颜色电压(KV)0.230.436103510颜色深灰黄褐深绿深蓝绛红浅黄朱红指示灯的颜色及其含义表十四.1颜色含义说明举例红危险或告急有危险或须立即采取行动润滑系统失压温度已超（安全）极限因保护器件动作而停机有触及带电或运动部件和危险黄注意情况有变化，或即将发生变化温度（或压力）异常当仅能承受允许的短时过载绿安全正常或允许进行冷却通风正常自动控制系统运行正常机器准备起动蓝按需要确定除红、黄、绿三色之外的任何指遥控指示选择开关在“设定”第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页定含义位置白无特殊含义任何用意。例如：不能确切地用红、黄、绿时，以及用作“执行”时6.38应保证保护电路的电连续性及有效性。保护断路上任何一点与主接地端子之间的直流电阻应保证在故障情况下，保护电器能可靠动作，接触电压不超过安...
