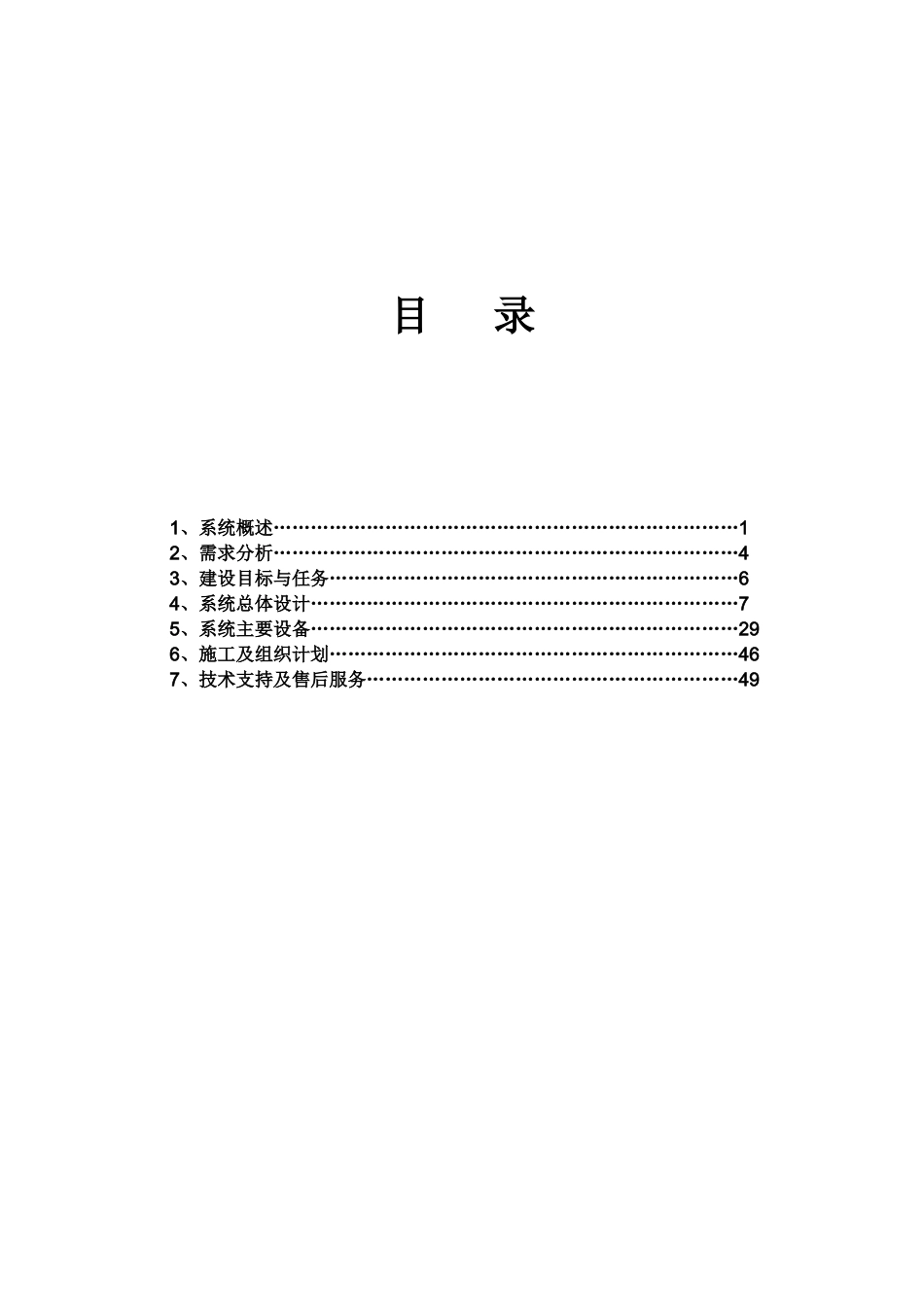

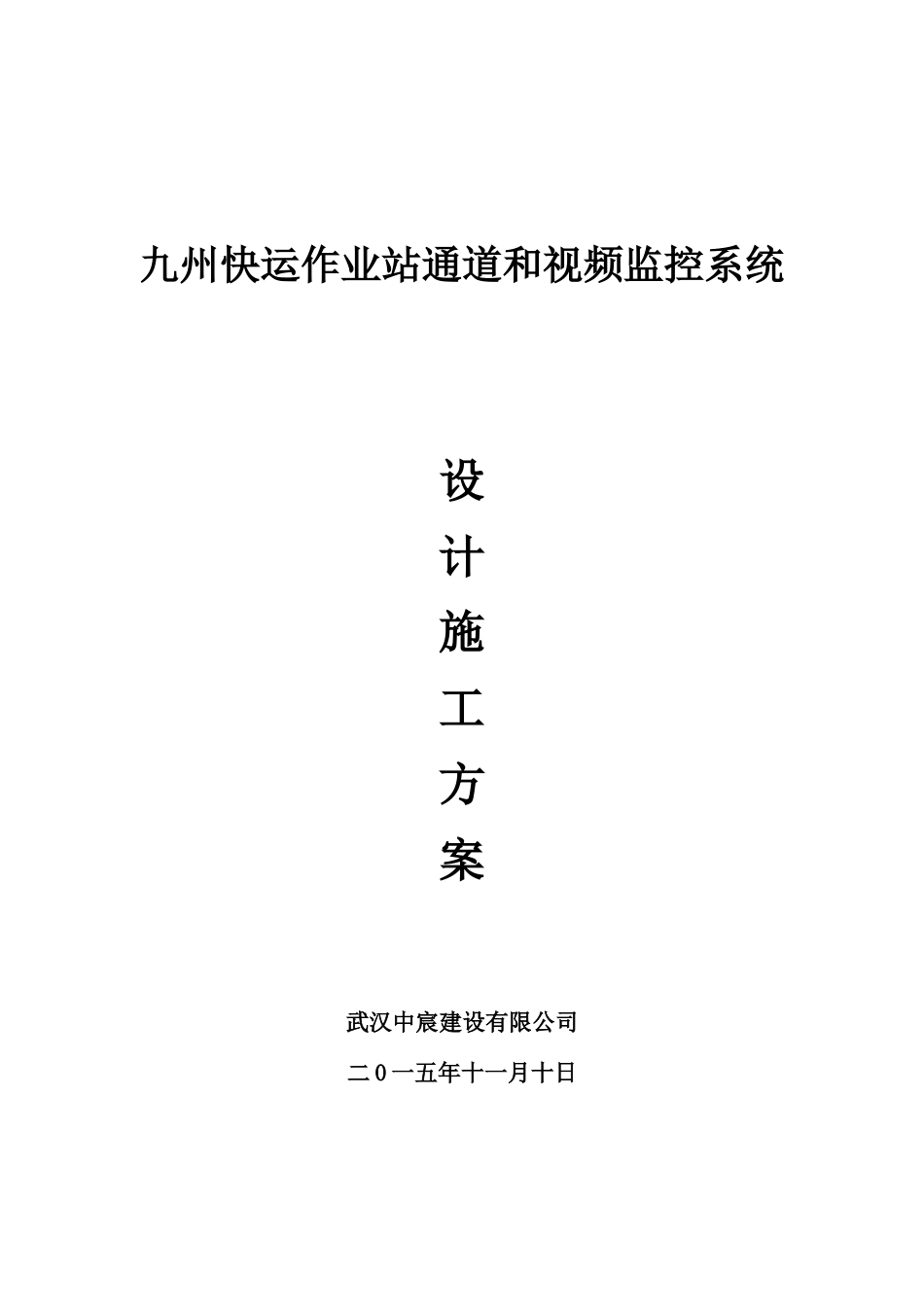

九州快运作业站通道和视频监控系统设计施工方案武汉中宸建设有限公司二0一五年十一月十日目录1、系统概述…………………………………………………………………12、需求分析…………………………………………………………………43、建设目标与任务…………………………………………………………64、系统总体设计……………………………………………………………75、系统主要设备……………………………………………………………296、施工及组织计划…………………………………………………………467、技术支持及售后服务……………………………………………………49第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共42页1、概述1.1系统概述近年来，随着铁路系统信息化改革的不断深入，网络视频技术已经广泛的应用在铁路系统日常生产和管理之中。目前，铁路系统作为国家重要的运输部门，其日常的稳定运行决定了国民生产、生活的正常运转，为了满足铁路对网络视频的需求，根据中铁武汉勘察设计研究院的要求，武汉铁路局快运作业站视频监控系统改造工程，由我公司统一实施改造。1.2设计依据依据的相关规范包括：《安全防范工程技术规范》GB50348-2004《远动设备及系统接口（电气特性）》GB/T16435-1996《民用建筑电气设计规范》JGJ/T16-1992《电气装置安装工程施工及验收规范》GB50254-50259-1996《安全防范工程程序与要求》GA/T75-1994《安全防范系统通用图形符号》GA/T74-2000《民用闭路监视电视系统工程技术规范》GB50198-1994《软件工程软件生存周期过程用于项目管理的指南》GB/Z20156-2006《信息技术软件工程术语》GB/T11457-2006《防静电活动地板通用规范》SJ/T10796-2001《建筑物防雷设计规范》GB50057-1994《建筑物电子信息系统防雷技术规范》GB50343-2004《电子计算机机房设计规范》GB50174-1993《电气装置安装工程接地装置施工及验收规范》GB50169-2006《计算机软件开发规范》国家标准GB5866-88《计算机软件产品开发文件编制指南》国家标准GB8567-88《计算机软件需求说明书编制指南》国家标准GB9385-88《计算机软件测试文件编制规范》国家标准GB9386-88《计算机软件质量保证计划规范》国家标准GB/T12504-90《计算机软件配置管理计划规范》国家标准GB/T12502-901.3设计原则本着实用、先进、可靠的原则，在满足武汉铁路局九州快运作业站新增视频第1页共42页第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页监控通信系统与前期车站视频监控系统良好兼容的前提下，统一管理遵循以下原则：1.3.1技术的先进性整个系统选型、软硬件设备的配置均要符合高新技术的潮流，关键的视频数字化，压缩、解压、码流、传输均采用国内外工程建设中被广泛采用的技术与产品。在满足功能的前提下，系统设计具有先进性，并且在今后一段时间内保持一定的先进性。1.3.2架构合理性采用先进成熟的技术来架构各个子系统组成稳定可靠大系统，使其能安全平稳地运行，有效地消除各子系统可能产生的瓶颈，选用合适的设备来保证各子系统具有良好的扩展性，以及兼容性。只有稳定可靠的系统才能确保各设备的正常运行，只有良好的数据共享，实时的故障修复，实时备份等才能形成完整的管理体系。1.3.3统一的技术标准整个系统要采用统一的技术标准。统一技术标准的好处是可以很好的实现视频资源的共享，避免重复建设多套监控系统，降低建设成本。而且，对于系统日后的扩容、升级都会带来很大的方便。1.3.4经济性在满足系统功能及性能要求的前提下，尽量降低系统建设成本。采用经济实用的技术和设备，综合考虑系统的建设、升级和维护费用，不盲目投入。建设采用先重点、后一般，分期投入、分期建设。1.3.5实用性在设备选型时，采取实用的原则，不追求高端设备的堆砌，而是本着实用的原则进行了科学的配置建议，以求达到最大的技术性价。1.3.6规范性控制协议、编解码协议、接口协议、视频文件格式、传输协议等应符合《图像信息管理系统技术规范》和本行业对图像的管理规范。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海...
