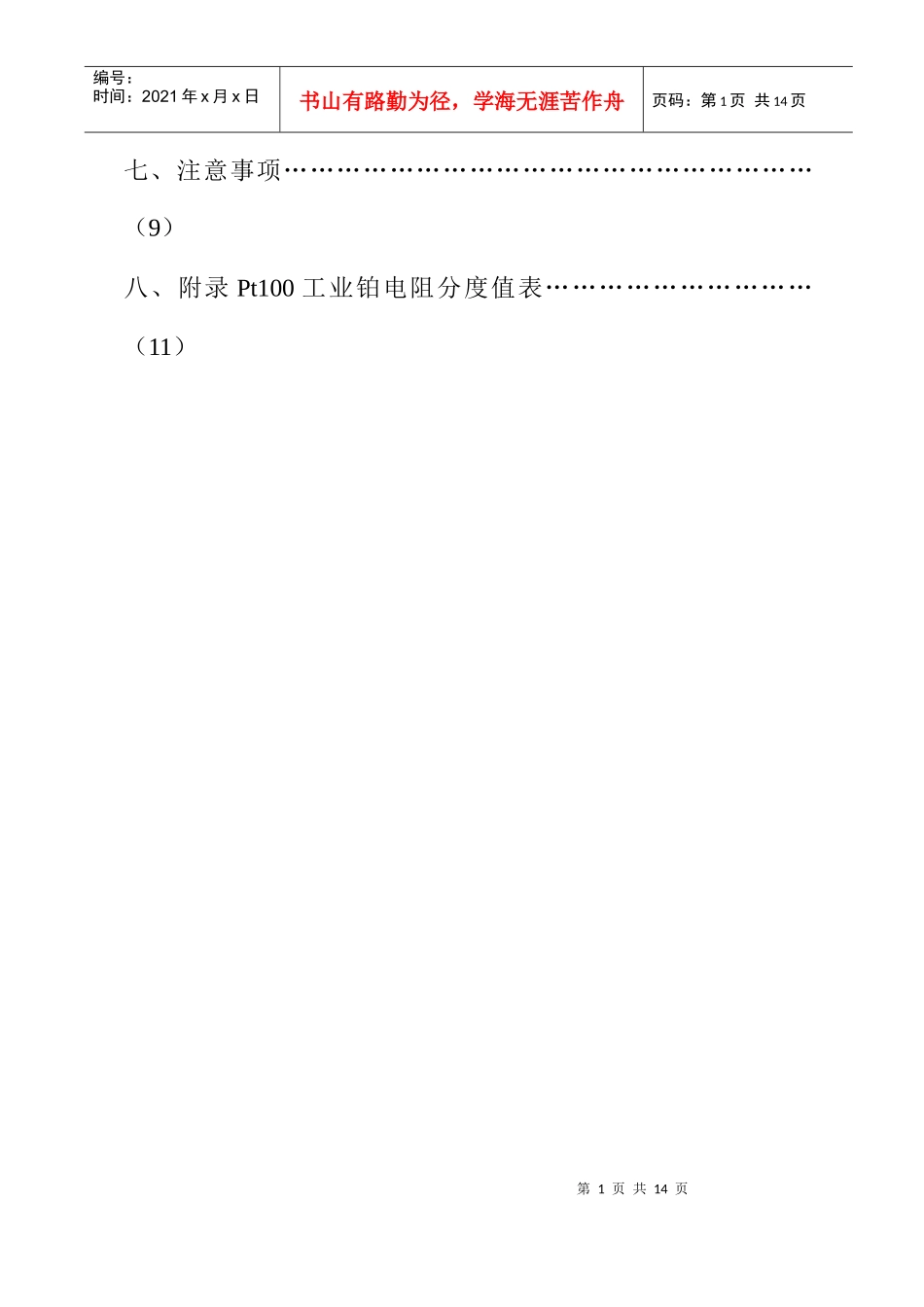

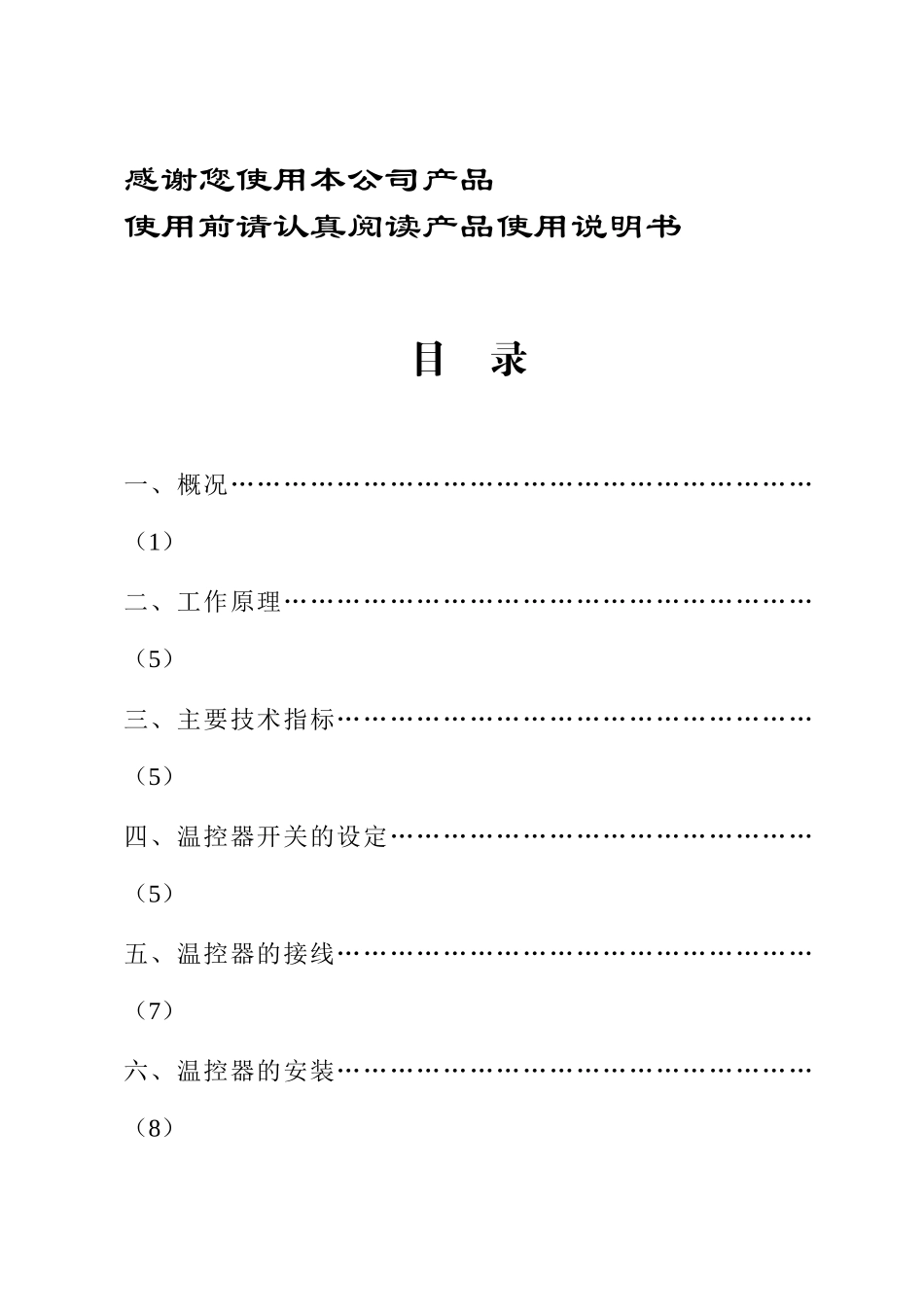

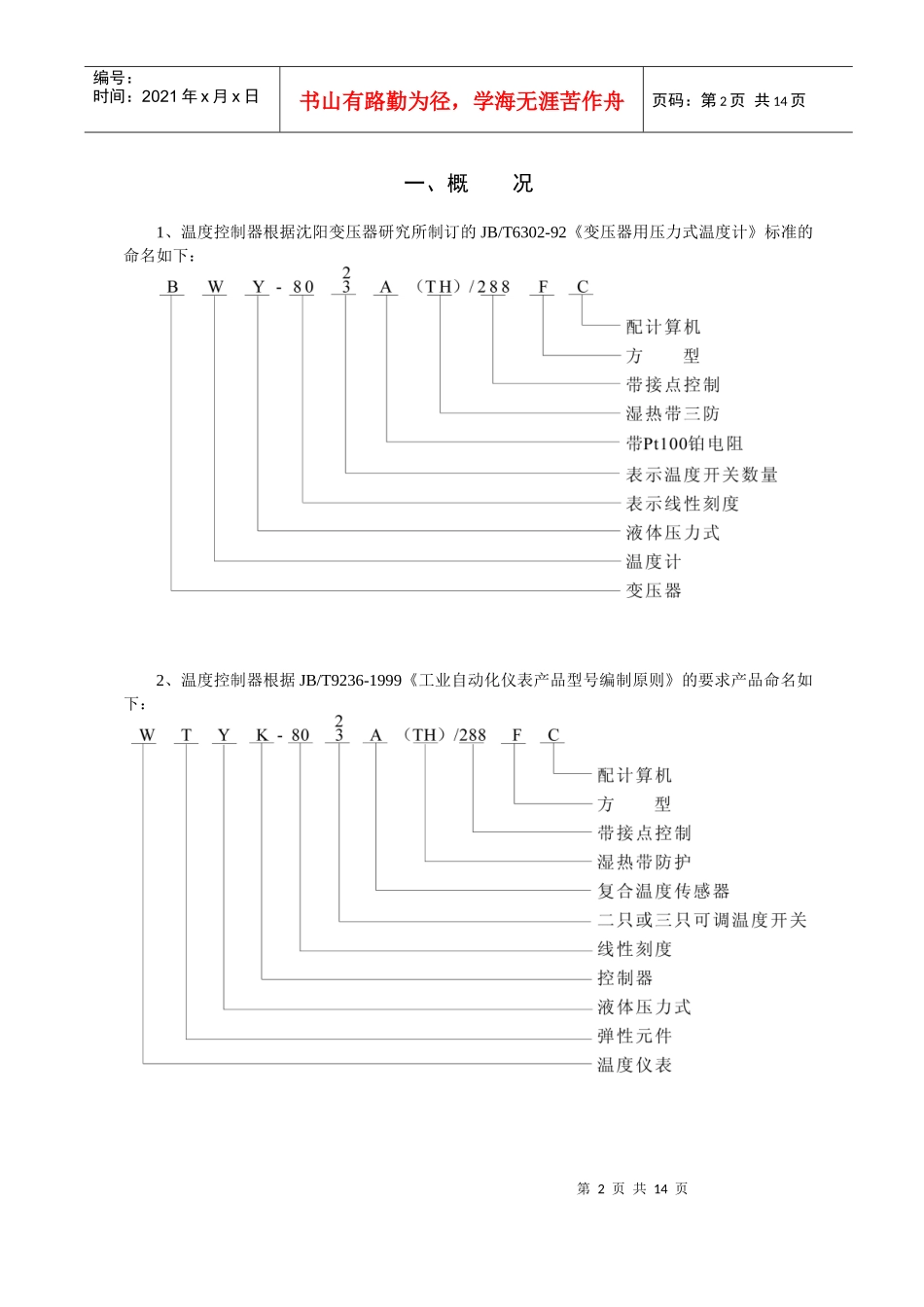

感谢您使用本公司产品使用前请认真阅读产品使用说明书目录一、概况…………………………………………………………(1)二、工作原理……………………………………………………(5)三、主要技术指标………………………………………………(5)四、温控器开关的设定…………………………………………(5)五、温控器的接线………………………………………………(7)六、温控器的安装………………………………………………(8)第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页七、注意事项……………………………………………………(9)八、附录Pt100工业铂电阻分度值表…………………………(11)第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下:2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下:第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页第5页共14页第4页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共14页二、工作原理第6页共14页第5页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共14页变压器温度控制器(以下简称温控器),主要由弹性元件、毛细管、温包和微动开关组成。当温包受热时,温包内感温介质受热膨胀所产生的体积增量,通过毛细管传递到弹性元件上,使弹性元件产生一个位移,这个位移经机构放大后指示出被测温度并带动微动开关工作,从而控制冷却系统的投入或退出。BWY(WTYK)-802A、803A温控器采用复合传感器技术,即仪表温包推动弹性元件的同时,能同步输出Pt100热电阻信号,此信号可远传到数百米以外的控制室,通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表,将Pt100热电阻信号转换成与计算机联网的直流标准信号(0~5V、1~5V、4~20mA)输出。三、主要技术指标(一)BWY(WTYK)-802、803型1、正常工作条件:-30~+55℃2、测量范围:-20~+80℃0~+100℃0~+120℃0~+150℃3、指示精确度:1.5级4、控制性能:①设定范围:全量程可调②设定精确度:±3℃③开关差:6±2℃④额定功率:AC220V/3A⑤标准设定值:802:K1=55℃;K2=80℃803:K1=55℃;K2=65℃;K3=80℃5、仪表安装尺寸:详见外形及安装尺寸图(二)BWY(WTYK)-802A、803A型1~5条同上。6、输出Pt100铂电阻信号(附分度值)(三)XMT-288F数显温控仪,另附说明书。(四)XMT-288FC数显温控仪,另附说明书。四、温控器开关的设定1、开关设定:BWY(WTYK)-802出厂时的标准设定值为K1=55℃;K2=80℃。BWY(WTYK)-803出厂时的标准设定值为K1=55℃;K2=65℃;K3=80℃。若用户需要更动设定值,则须打开表箱,按(图四)旋松开关固定螺钉,将红色设定针扳动到所需设定值,然后旋紧固定螺钉,按原样合上表盖。第7页共14页第6页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共14页注:802A型:C1C2空脚803A型:如图所示802,803型:1,2,3为空脚图四BWY(WTYK)系列温度控制器结构图五、温控器的接线第8页共14页第7页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共14页802型温控器接线使用KVV4×1.5电缆线,803型温控器接线使用KVV4×1.5,将电缆线从引线接头处穿入,按图五要求接线。1、BWY(WTYK)-802型温控器接线见图五。图五BWY(WTYK)-802温度控制器接线图2、BWY(WTYK)-803型温控器接线见图六。图六BWY(WTYK)-803温度控制器接线图3、BWY(WTYK)-802A、803A/288F型BWY(WTYK)-802、803A温度控制器是在BWY(WTYK)-802、803基础上增设一套温度遥测装置构成,温度遥测装置由XMT数显温度计和Pt100铂电阻组成。Pt100铂电阻从第9页共14页第8页共14页编号:时间:20...
