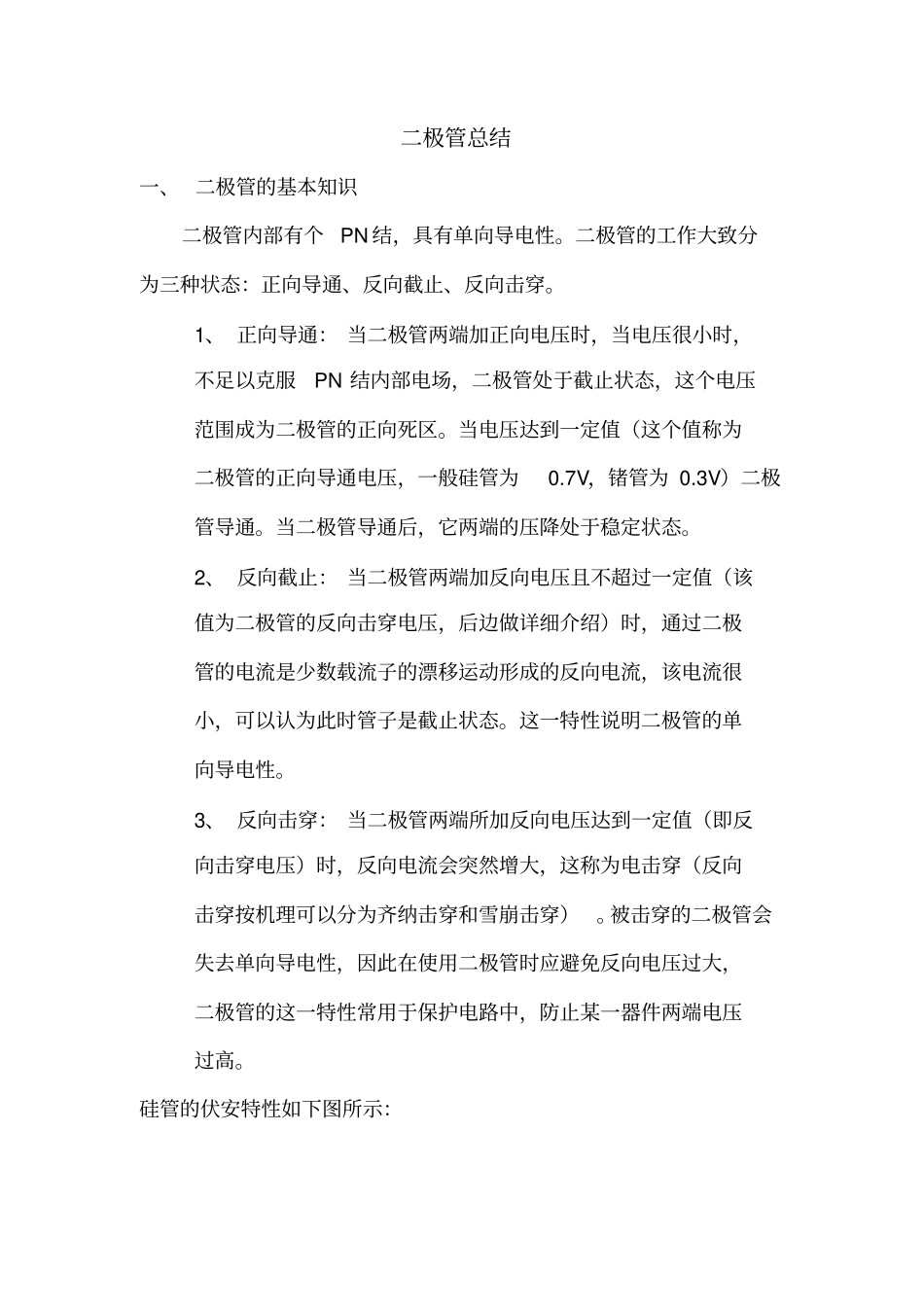

二极管总结一、二极管的基本知识二极管内部有个PN结，具有单向导电性。二极管的工作大致分为三种状态：正向导通、反向截止、反向击穿。1、正向导通：当二极管两端加正向电压时，当电压很小时，不足以克服PN结内部电场，二极管处于截止状态，这个电压范围成为二极管的正向死区。当电压达到一定值（这个值称为二极管的正向导通电压，一般硅管为0.7V，锗管为0.3V）二极管导通。当二极管导通后，它两端的压降处于稳定状态。2、反向截止：当二极管两端加反向电压且不超过一定值（该值为二极管的反向击穿电压，后边做详细介绍）时，通过二极管的电流是少数载流子的漂移运动形成的反向电流，该电流很小，可以认为此时管子是截止状态。这一特性说明二极管的单向导电性。3、反向击穿：当二极管两端所加反向电压达到一定值（即反向击穿电压）时，反向电流会突然增大，这称为电击穿（反向击穿按机理可以分为齐纳击穿和雪崩击穿）。被击穿的二极管会失去单向导电性，因此在使用二极管时应避免反向电压过大，二极管的这一特性常用于保护电路中，防止某一器件两端电压过高。硅管的伏安特性如下图所示：二、二极管的主要参数1、额定正向工作电流额定正向工作电流是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度(硅管为140℃左右，锗管为90℃左右)时，就会使管芯过热而损坏。所以，二极管使用中不要超过二极管额定正向工作电流值。2、最大浪涌电流最大浪涌电流是允许流过的过量的正向电流。它不是正常电流，而是瞬间电流，这个值通常为额定正向工作电流的20倍左右。3、最高反向工作电压加在二极管两端的反向电流高到一定值时，管子将会击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。4、反向电流反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。例如2APl型锗二极管，在25℃时，反向电流为250μA，温度升高到35℃，反向电流将上升到500μA，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。硅二极管比锗二极管在高温下具有较好的稳定性。5、反向恢复时间从正向电压变成反向电压时，理想情况是电流能瞬时截止，实际上，一般要延迟一点点时间。决定电流截止延时的量，就是反向恢复时间。虽然它直接影响二极管的开关速度，但不一定说这个值小就好。6、最大功率最大功率就是加在二极管两端的电压乘以流过的电流。这个极限参数对稳压二极管等显得特别重要。三、二极管的分类二极管有多种类型：按材料分：有锗二极管、硅二极管、砷化镓二极管等按制作工艺可分：面接触二极管和点接触二极管。按用途不同可分：为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等。按结构类型来分：半导体结型二极管，金属半导体接触二极管等。按照封装形式可分为：常规封装二极管、特殊封装二极管等。四、二极管的应用二极管在电路中的作用主要有整流、稳压、保护等作用。在此针对设计电路中常用的二极管类型的应用做一总结。整流二极管：整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。因为整流二极管正向工作电流较大，工艺上多采用面接触结构。由于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。通常情况下额定正向导通电流在1A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在1A以下的采用全塑料封装。另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。由于整流电路通常为桥式整流电路，故一些生产厂家将4个整流二极管封装在一起，称为整流堆。选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。普通串联稳压电源电路中使用的整流二极管，...
