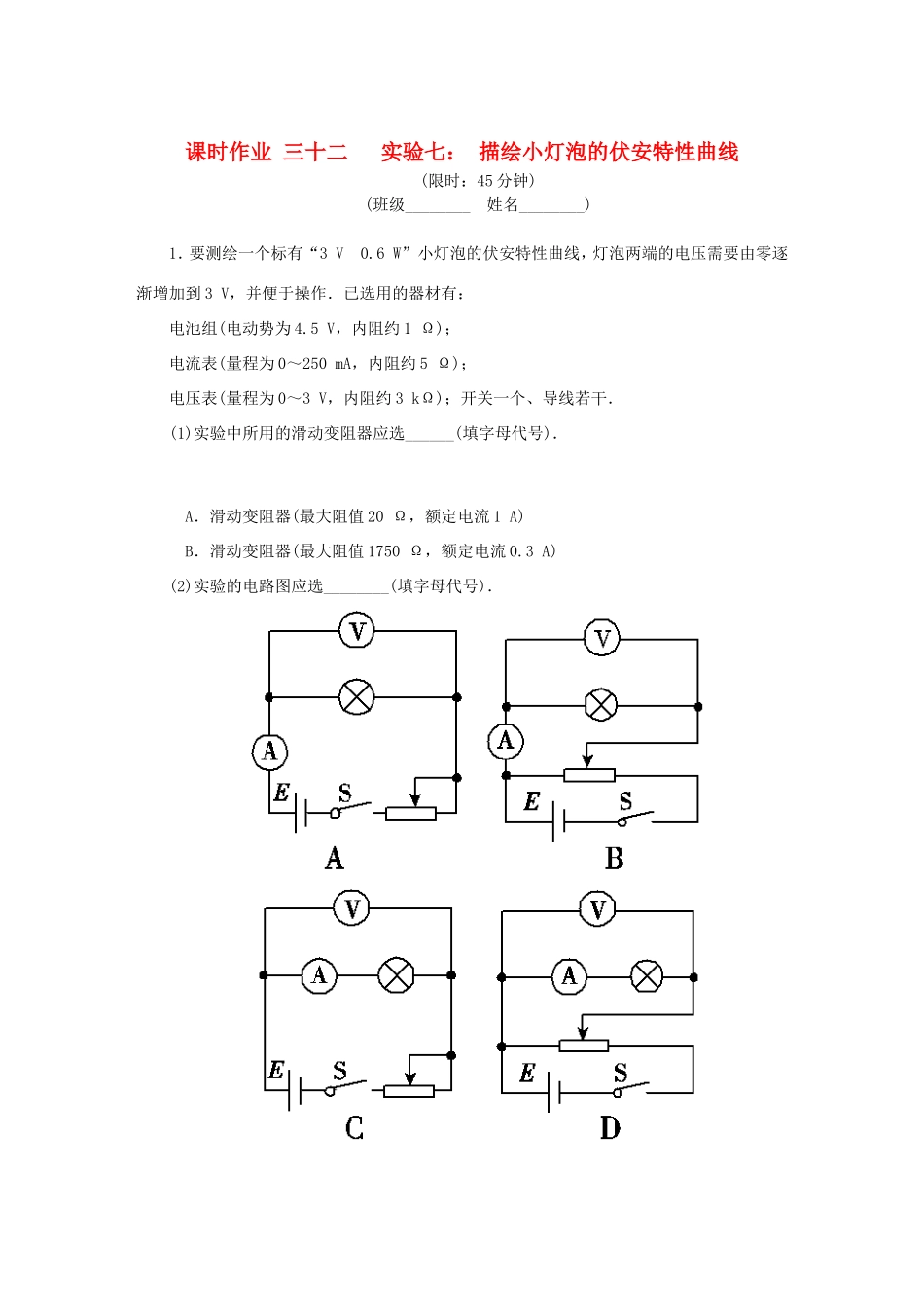

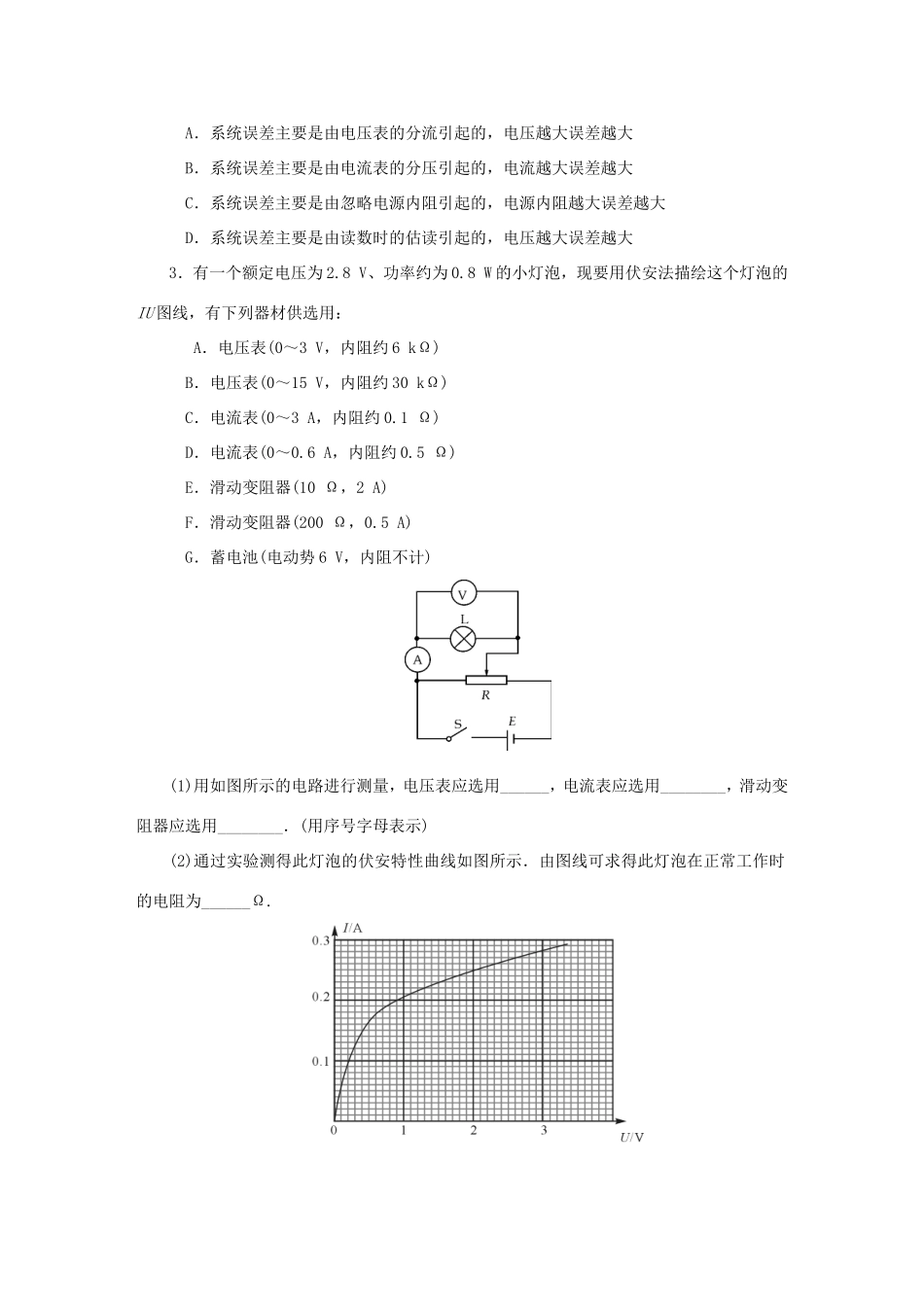

课时作业三十二实验七：描绘小灯泡的伏安特性曲线(限时：45分钟)(班级________姓名________)1．要测绘一个标有“3V0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作．已选用的器材有：电池组(电动势为4.5V，内阻约1Ω)；电流表(量程为0～250mA，内阻约5Ω)；电压表(量程为0～3V，内阻约3kΩ)；开关一个、导线若干．(1)实验中所用的滑动变阻器应选______(填字母代号)．A．滑动变阻器(最大阻值20Ω，额定电流1A)B．滑动变阻器(最大阻值1750Ω，额定电流0.3A)(2)实验的电路图应选________(填字母代号)．(3)实验得到小灯泡的伏安特性曲线如图所示．如果将这个小灯泡接到电动势为1.5V，内阻为5Ω的电源两端，小灯泡消耗的功率是________W.第1题图2．在描绘小灯泡的伏安特性曲线的实验中，得出伏安特性曲线如图所示．所用小灯泡的额定电压是3.0V.第2题图(1)在方框中画出实验的电路原理图．(2)根据电路图，该小灯泡在电压为2.8V时的实际电阻为______Ω(结果保留三位有效数字)．(3)关于该实验的系统误差，下列判断正确的是()A．系统误差主要是由电压表的分流引起的，电压越大误差越大B．系统误差主要是由电流表的分压引起的，电流越大误差越大C．系统误差主要是由忽略电源内阻引起的，电源内阻越大误差越大D．系统误差主要是由读数时的估读引起的，电压越大误差越大3．有一个额定电压为2.8V、功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的IU图线，有下列器材供选用：A．电压表(0～3V，内阻约6kΩ)B．电压表(0～15V，内阻约30kΩ)C．电流表(0～3A，内阻约0.1Ω)D．电流表(0～0.6A，内阻约0.5Ω)E．滑动变阻器(10Ω，2A)F．滑动变阻器(200Ω，0.5A)G．蓄电池(电动势6V，内阻不计)(1)用如图所示的电路进行测量，电压表应选用______，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)(2)通过实验测得此灯泡的伏安特性曲线如图所示．由图线可求得此灯泡在正常工作时的电阻为______Ω.第3题图(3)若将此灯泡与电动势为6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为______Ω的电阻．4．图1是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．第4题图(1)第4题图(2)(1)根据图1在虚线框内画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图2中的①、②、③、④所示，电流表量程为0.6A，电压表量程为3V．所示读数为：①________、②________、③________、④________．两组数据得到的电阻分别为________和________．5．某实验小组要探究一小灯泡的伏安特性曲线，并研究小灯泡在不同电压下的实际功率，实验电路如图甲所示：甲乙(1)实验闭合电键前，滑动变阻器的滑片应在____端(选填“a”或“b”)．(2)实验中闭合开关，把滑动片向一端移动过程中，发现电流表与电压表均有明显读数且读数几乎不变，则电路中出现故障的元件可能是____(选填“A”或“B”)．A．小灯泡B．滑动变阻器(3)该小组根据实验数据描绘出小灯泡的伏安特性曲线如图丙所示，可判定在图乙中小灯泡的功率与加在两端电压的平方U2的图象正确的是____(选填“1”、“2”或“3”)．(4)某同学将两个完全相同的这种小灯泡并联接在电源两端，已知电源的电动势E＝3V、内阻r＝2Ω，则此时每个小灯泡的实际功率为______(结果保留两位有效数字)．丙第5题图课时作业(三十二)实验七：描绘小灯泡的伏安特性曲线1.(1)A(2)B(3)0.1【解析】(1)测绘小灯泡的伏安特性曲线，要求能较大范围测量数据，所以控制电路部分应用分压式接法，滑动变阻器应用最大阻值小、额定电流大的A;(2)灯泡的电阻R＝＝15Ω，额定电流I＝＝0.2A，由于R<，电流表应采用外接法，故选B；(3)在灯泡的IU图上作出电源的I－U图线，交点坐标即为这个电源给这个灯泡供电时的电流和电压，此时P灯＝IU＝0.1×1W＝0.1W.2．(1)如图所示(2)10.8(3)A【解析】(1)电路原理图如图所示第2题图(2)由小灯泡的IU图可得小灯泡在电压为2.8V时的电流为0.26A，根据欧姆定律得R＝＝10.8Ω(3)因电压表的内阻远大于灯泡的内阻，故电流表应该外接；电压表读数没有误差，电流表读数有误差，电流表的电流大于小灯泡...
