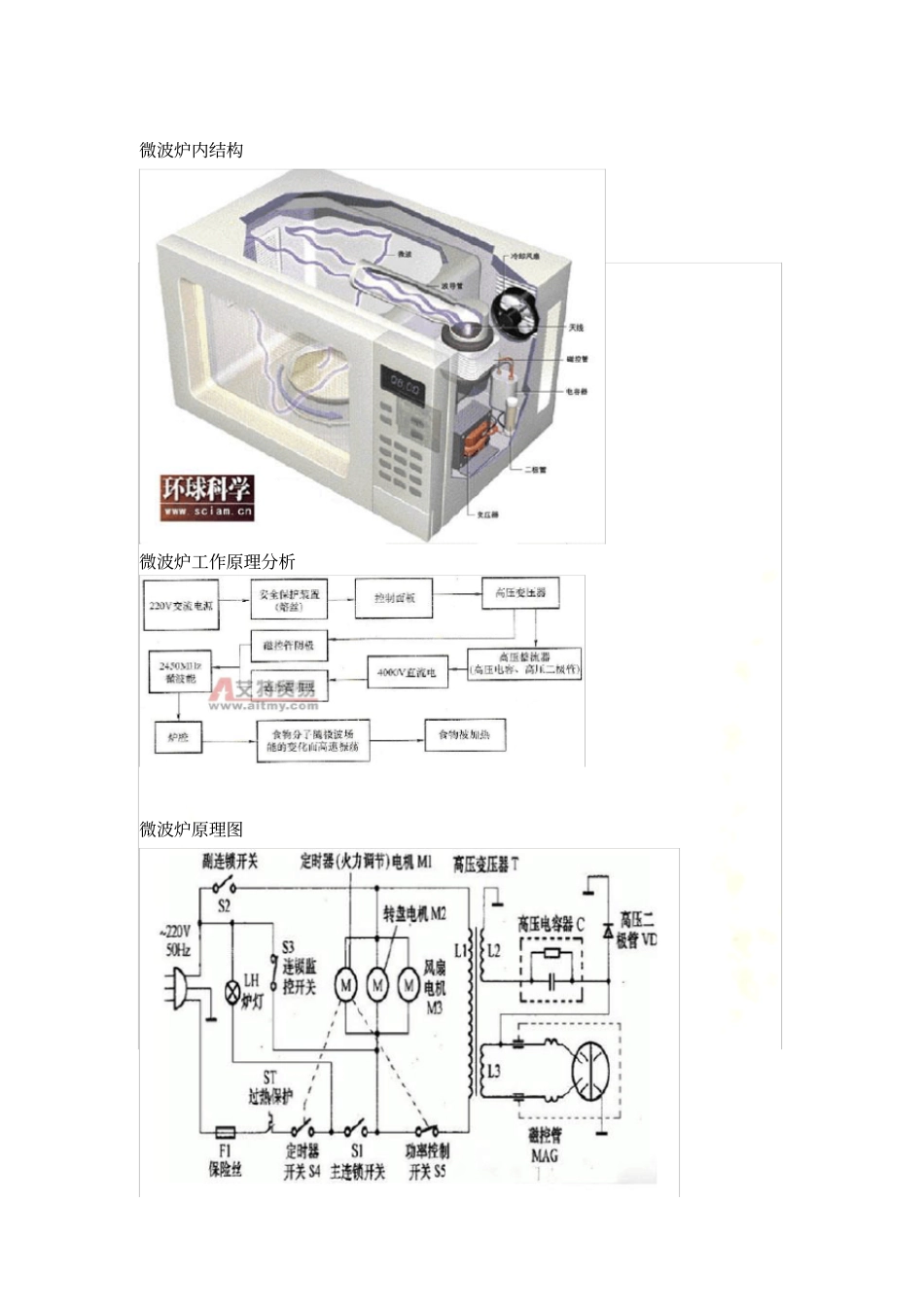

微波炉设计报告微波炉工作原理微波炉的的工作原理是:1.微波的特性微波是一种频率为300MHZ~300GHZ的电磁波，它的波长很短，具有可见光的性质，沿直线传播。微波在遇到金属材料时能反射，遇到玻璃、塑料、陶瓷等绝缘材料可以穿透，在遇到含有水分的蛋白质、脂肪等介质可被吸收，并将微波的电磁能量变为热能。由于微波的频率较高，它的传输需要用高导电率的波导管来传输。微波的频段虽然很宽，但是真正用于微波加热的频段却很窄，主要原因是避免所以使用较多的频率，防止对微波通讯造成干扰。国际上，家用微波炉有915MHz和2450MHz两个频率，2450MHz用于家庭烹调炊具，915MHz用于干燥、消毒。２微波加热原理被加热的介质一般可分为无极性分子电介质和有极性分子电介质。有极性分子在没有外加电场时不显示极性。如果将这种介质放在外加电场中，每个极性分子会沿着电场力的方向形成有序排列，并在电介质表面会感应出相反的电荷，这一过程称为极化。外加电场越强，极化作用也越强。当外加电场改变方向时，极性分子也随之以相反的方向形成有序排列。若外加的是交变电场和磁场，极性分子将被反复交变磁化，交变电场的频率越高，极性分子反复转向的极化也就越快。此时，分子热运动的动能增大，也就是热量增加，食物的温度也随之升高，便完成了电磁能向热能的转换。家用微波炉的频率是２４５０MHz，电场方向每秒钟变化２４．５亿次，其生成的热量之大是可想而知的．微波炉是用微波来烹调食物的，由磁控管产生２４５０MHz的超短电磁波，通过微小元件发射到炉内各处，经发射、传导、被食物吸收，引起食物内的极性分子（如水、脂肪、蛋白质、糖等）以每秒２４．５亿次的极高速振动．由于振动所引起的摩擦使食物内部产生高热，将食物烹熟．３微波炉的工作过程电控系统将２２０Ｖ交流电压通过高压变压器和高压整流器，转换成４０００Ｖ左右的直流电压，送到微波发生器产生微波，微波能通过波导管传入炉热腔里．由于炉热腔是金属制成的，微波不能穿过．只能在炉腔里反射，并反复穿透食物，加热食物．从而完成加热过程．微波炉内结构微波炉工作原理分析微波炉原理图磁控管电路图微波炉维修说明常见故障1．加电无反应，保险管完好机械控铺式微波炉：可检查机械定时器、磁控管限温器。电脑控制微波炉：观察电脑板的保险管，检查电脑板上电源变压器、磁控管限温保护器。在排除故障后，可换上保险管试机。2．加电无反应，保险管熔断检查门开关、微波高压系统(高压变压器、高压二极管、磁控管、高压电容)、风扇电机、转盘电机。在排除故障后，可换上保险管试机。检查高压变压器主要是观察初级绕组、高压绕组有没有烧焦的痕迹，有没有绝缘漆的焦糊味道。3．屡烧电源保险管先检查门开关、高压变压器，然后再检查微波系统中其他器件，如高压二极管、高压电容、双向二极管、磁控管等。4．能运转，但微波不加热先测量高压变压器初级有无供电，然后根据测量结果确定检修范围。若测得高压变压器初级无AC220V供电，机械控制微波炉，应检查定时器、门开关；电脑控制微波炉，应检查门开关、电脑板火力继电器及驱动三极管。若测得高压变压器初级有AC220V电源，则检查高压变压器、高压保险、高压二极管、保护二极管。5．微波不加热，噪声增大或震动大．重点检查微波系统，如高压二极管、高压变压器、高压电容、双向二极管、磁控管。6．微波加热慢，火力较以前明显减小此故障通常是磁控管老化，少数是功率控制选择开关或功率继电器触点不良。7．烧烤不加热检查烧烤器有无AC220V供电。如果供电正常，更换烧烤管；如果没有供电电压，检查烧烤控制电路，如烧烤限温保护器、烧烤开关，对于电脑控制式微波炉，还要检查烧烤继电器及驱动三极管等元件。8、开机后内胆打火在确认用户没有使用金属器皿的情况下，检查云母片是否烧焦，内胆是否太潮湿。9．启动或停止键失灵一般见于电脑控制式微波炉，检查薄膜开关。10．电脑式微波炉上电有显示，但不启动检查门开关和面板上开关。11．有时不启动，有时自动切换功能，蜂鸣器误响测量CPU的+5V、复位、时钟振荡脚电压，更换晶体。12．托盘不运转在确认转轴与轨道正常的情况下，检查托...
