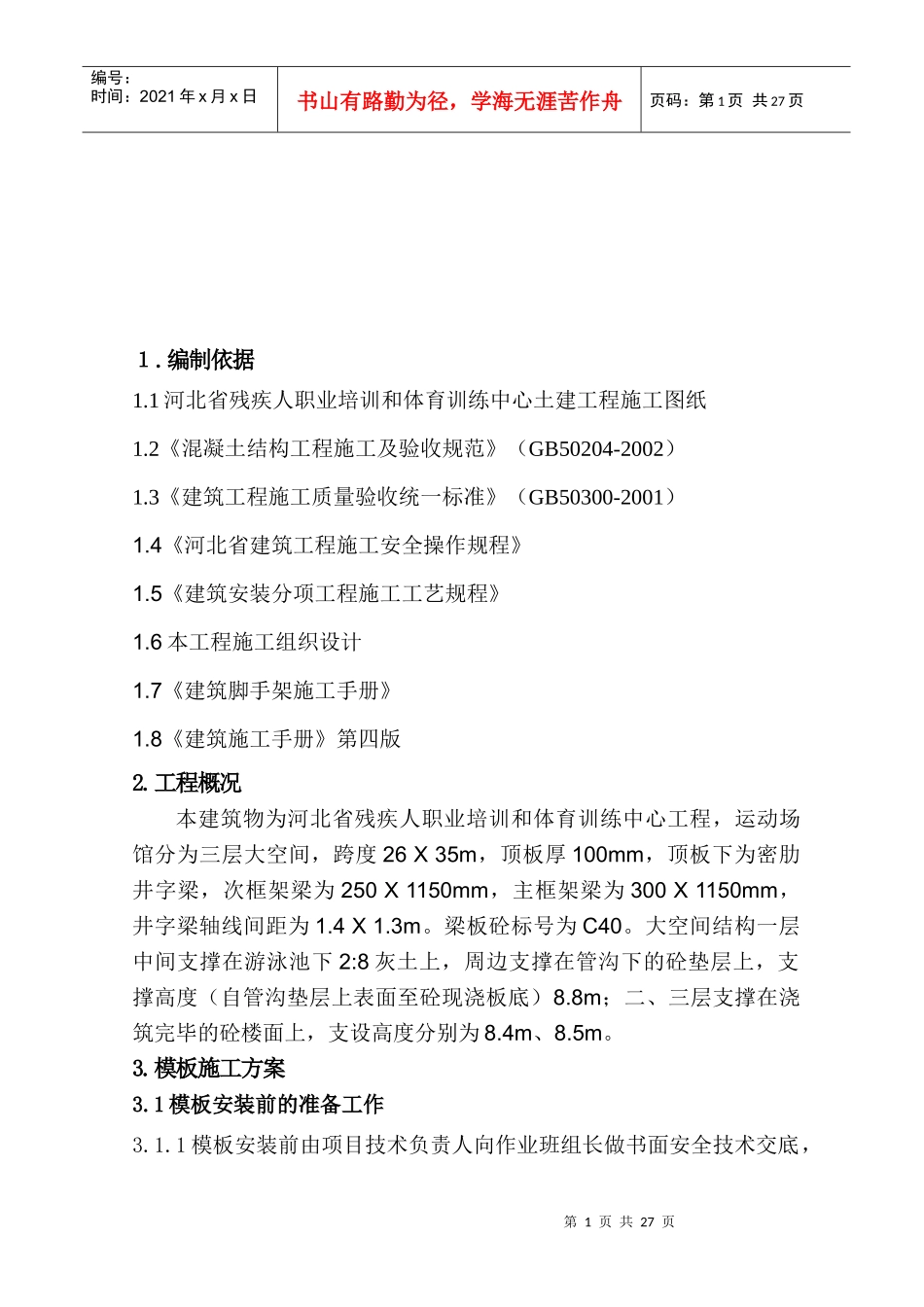

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页１.编制依据1.1河北省残疾人职业培训和体育训练中心土建工程施工图纸1.2《混凝土结构工程施工及验收规范》（GB50204-2002）1.3《建筑工程施工质量验收统一标准》（GB50300-2001）1.4《河北省建筑工程施工安全操作规程》1.5《建筑安装分项工程施工工艺规程》1.6本工程施工组织设计1.7《建筑脚手架施工手册》1.8《建筑施工手册》第四版2.工程概况本建筑物为河北省残疾人职业培训和体育训练中心工程，运动场馆分为三层大空间，跨度26X35m，顶板厚100mm，顶板下为密肋井字梁，次框架梁为250X1150mm，主框架梁为300X1150mm，井字梁轴线间距为1.4X1.3m。梁板砼标号为C40。大空间结构一层中间支撑在游泳池下2:8灰土上，周边支撑在管沟下的砼垫层上，支撑高度（自管沟垫层上表面至砼现浇板底）8.8m；二、三层支撑在浇筑完毕的砼楼面上，支设高度分别为8.4m、8.5m。3.模板施工方案3.1模板安装前的准备工作3.1.1模板安装前由项目技术负责人向作业班组长做书面安全技术交底，第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页再由作业班组长向操作人员进行安全技术交底和安全教育，有关施工及操作人员应熟悉施工图及模板工程的施工设计。3.1.2施工现场设可靠的能满足模板安装和检查需用的测量控制点。3.1.3现场使用的模板及配件应按规格和数量逐项清点和检查，未经修复的部件不得使用。3.1.4竖向模板的安装底面应平整坚实，并采取可靠的定位措施。3.1.5弹出轴线和水平线、支撑立杆位置线。3.2模板设计选型原则3.2.1适用性：保证该处梁板结构各部分形式尺寸和相互位置的准确，符合设计要求。3.2.2安全性：模板支撑体系应具有足够的承载力、刚度和稳定性，能可靠的承受新浇筑砼的自重和侧压力，以及在施工过程中所产生的荷载，保证在施工过程中不变形、不破坏、不倒塌。3.2.3经济性：构造简单，装拆方便，并便于满足钢筋的绑扎、安装和砼的浇筑、养护等要求。3.3模板及支撑体系设计方案3.3.1顶板模板的面板采用17mm厚木质多层板，采用50mm×100mm方木做背楞，间距250mm。300×1150mm（250×1150）的密肋井字梁，梁底模、侧模选用17mm厚木质多层板，采用50×100mm方木作楞，间距250mm（木方布置详见附图）。在梁柱接头处对角设置清扫口，并在梁底设置2个清扫口，以保证在砼施工前吹净木屑等杂物。3.3.2梁、板支撑体系采用扣件式满堂脚手架，立杆间距为700×650第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页mm，水平杆步距为1200mm；梁板模架支撑立面见附图。3.4模板加工3.4.1所有模板和方木均现场配置，提前翻样，严格按照图纸尺寸加工。3.4.2脚手管要有产品合格证和检验报告及厂家的资质证明。木质多层板采用Ⅰ类板，耐水性良好，胶结剂应为酚醛树脂胶，粘结牢固，厚度均匀，偏差不大于±0.5mm。3.4.3木方要顺直无节疤等缺陷，含水量符合要求。木方在配置前先用压刨修直，50×100mm木方修直后断面≥50×95mm。3.4.4模板的配置要求：模板的配置偏差尺寸不能超过2mm，模板严禁随意裁割,剩余的小模板要按规格码堆放，以备裁制再利用。木质多层板和木方要连接牢固，使钉帽与多层板板面平齐。3.4.5模板的堆放要求：配制好的模板要按规格分类码放，下面垫高30cm，用布遮盖防止雨淋，并注意通风防霉。3.5模板安装3.5.1梁模板安装3.5.1.1工艺流程：准备工作搭设模板支撑体系安装梁底模绑扎梁钢筋安装梁侧模固定梁侧模模内清理检查验收。3.5.1.2技术要点(1)首先按照支架平面布置图上脚手架的间距在底板（一层为150厚2：第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页8灰土上满堂浇注50厚C15混凝土，二层、三层为现浇板面）上弹出脚手架纵、横方向的中心线。(2)按照所弹中心线布置立杆，先从跨内的一侧开始布置，随之加设横杆，然后再逐层向上安装立杆和横杆。竖向间距从扫地杆算起，每步为1.2m。在装立杆时应及时设置扫地横杆。(3)不得将接头布置在同一位置上，...
