挂篮悬浇箱梁施工方法VIP免费

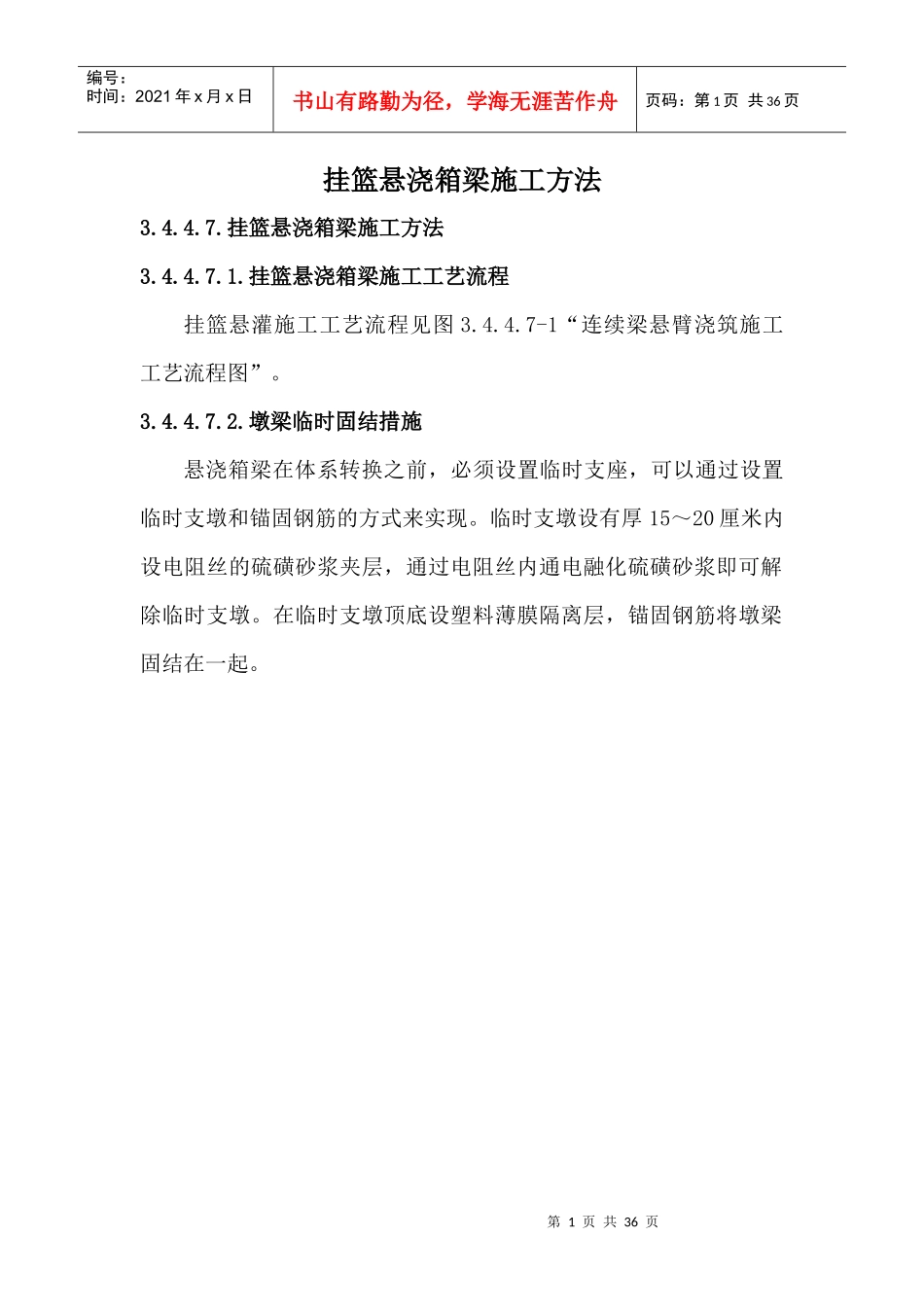

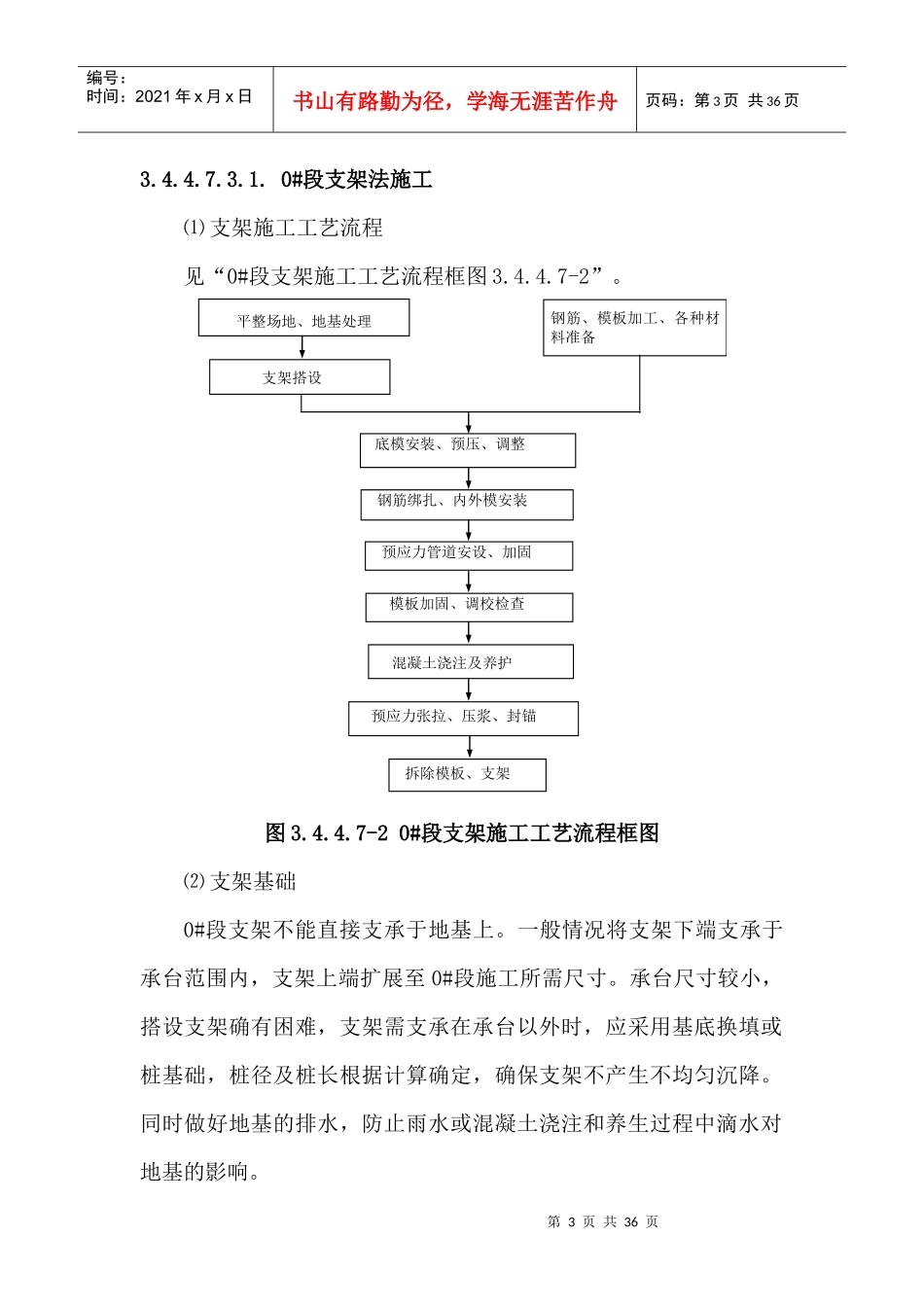

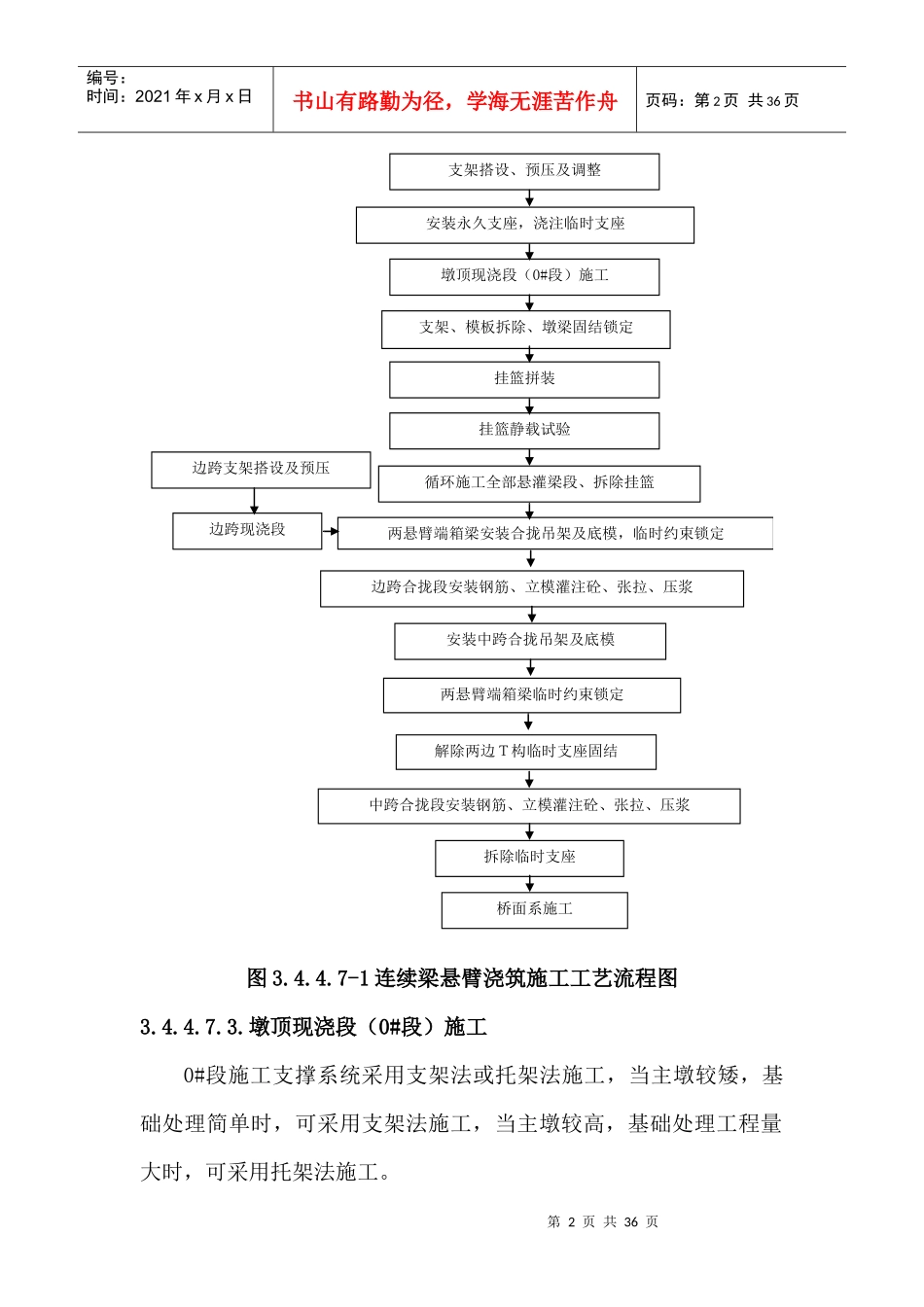

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页挂篮悬浇箱梁施工方法3.4.4.7.挂篮悬浇箱梁施工方法3.4.4.7.1.挂篮悬浇箱梁施工工艺流程挂篮悬灌施工工艺流程见图3.4.4.7-1“连续梁悬臂浇筑施工工艺流程图”。3.4.4.7.2.墩梁临时固结措施悬浇箱梁在体系转换之前，必须设置临时支座，可以通过设置临时支墩和锚固钢筋的方式来实现。临时支墩设有厚15～20厘米内设电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶底设塑料薄膜隔离层，锚固钢筋将墩梁固结在一起。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页图3.4.4.7-1连续梁悬臂浇筑施工工艺流程图3.4.4.7.3.墩顶现浇段（0#段）施工0#段施工支撑系统采用支架法或托架法施工，当主墩较矮，基础处理简单时，可采用支架法施工，当主墩较高，基础处理工程量大时，可采用托架法施工。墩顶现浇段（0#段）施工挂篮拼装边跨合拢段安装钢筋、立模灌注砼、张拉、压浆边跨现浇段安装永久支座，浇注临时支座支架搭设、预压及调整两悬臂端箱梁安装合拢吊架及底模，临时约束锁定挂篮静载试验循环施工全部悬灌梁段、拆除挂篮边跨支架搭设及预压支架、模板拆除、墩梁固结锁定桥面系施工中跨合拢段安装钢筋、立模灌注砼、张拉、压浆安装中跨合拢吊架及底模两悬臂端箱梁临时约束锁定解除两边Ｔ构临时支座固结拆除临时支座第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页3.4.4.7.3.1.0#段支架法施工⑴支架施工工艺流程见“0#段支架施工工艺流程框图3.4.4.7-2”。图3.4.4.7-20#段支架施工工艺流程框图⑵支架基础0#段支架不能直接支承于地基上。一般情况将支架下端支承于承台范围内，支架上端扩展至0#段施工所需尺寸。承台尺寸较小，搭设支架确有困难，支架需支承在承台以外时，应采用基底换填或桩基础，桩径及桩长根据计算确定，确保支架不产生不均匀沉降。同时做好地基的排水，防止雨水或混凝土浇注和养生过程中滴水对地基的影响。拆除模板、支架预应力张拉、压浆、封锚混凝土浇注及养护模板加固、调校检查底模安装、预压、调整预应力管道安设、加固钢筋绑扎、内外模安装钢筋、模板加工、各种材料准备支架搭设平整场地、地基处理第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页⑶支架设计支架设计进行支架刚度和稳定性验算、地基允许承载力的验算、地基沉降的验算，各项验算指标符合规范要求后按设计图进行支架搭设。⑷支架搭设连续箱梁0#段支架采用钢支架拼装而成，不足2m高度采用短钢管调整。翼板及箱室内支架采用门式脚手支架，间距可按1.2m×1.2m布置，同时与箱梁支撑连接以保证稳定性。0#段支架结构见“0#段支架施工方案示意图3.4.4.7-3”。⑸支架预压在搭设底模时，按估算预留变形量支好后，按设计或规定要求进行加载预压。压重重量应该为设计重量的1.2倍以上。采用砂袋或钢锭作加载物，使加载的荷载强度与梁的荷载强度分布一致。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页图3.4.4.7-30号块托架模板设计示意图当试压沉降稳定后，记录各测点的最终沉降值，从而推算出底模各测点的标高，然后卸载。卸完载后，精确测出底模各测点的标高，此标高减去加载终了时的标高，即为支架支撑的回弹值，余下的沉降值为支架系统不可恢复的塑性变形值。根据计算结果，对底模标高进行调整，使预留变形量更加准确，同时也是对支架的强度、刚度和稳定性的检验。3.4.4.7.3.2.托架法施工11222-2纵断面图说明:1、本图比例示意。2、本标段连续梁0#段拟采用万能杆件拼装落地支架法施工（个别墩高情况下，根据现场情况在预留支腿上搭设支撑架），不足2m高度采用短钢管支架调整，箱内顶板、翼板采用门式支架支撑。3、底模和侧模采用大块平面钢模和挂蓝模板，内模采用组合钢模。0#段支架施工方案示意图第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
