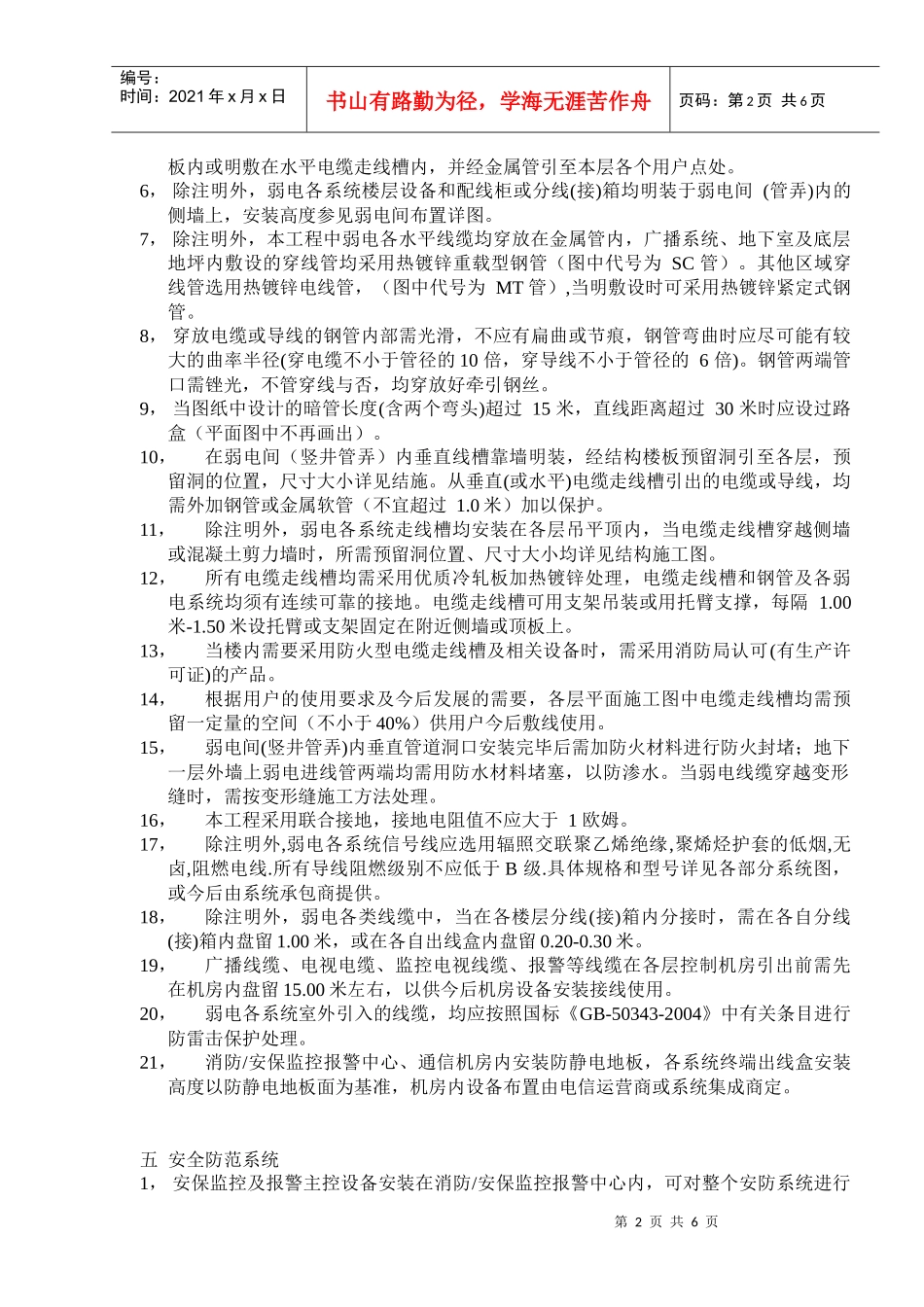

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一工程概况本工程为上海浦东新区陆家嘴B3-2，B3-4地段发展项目，坐落于金融贸易区银城路以东，滨江大道以南，浦东南路以西。整个项目包括四层地下室、南塔楼（楼高37层）、北塔楼（楼高10层）及连接第七层至第十层的连桥，建筑面积为124346m2。二设计依据1．扩初审批文件2．其他各工种提供的相关技术资料3．现行国家和地方有关建筑电气设计规范标准等（1）《民用建筑电气设计规范》JGJ/T16-92（2）《高层民用建筑设计防火规范》GB50045-95（2005年版）（3）《民用建筑电线电缆防火设计规程》DGJ08-93-2002（4）《建筑物电子信息系统防雷技术规范》GB50343-2004（5）《建筑防雷设计规范》GB50057-94（2000年版）（6）《供配电系统设计规范》GB50052-95（7）《10kV及以下变电所设计规范》GB50053-94（8）《低压配电设计规范》GB50054-95（9）《通用用电设备配电设计规范》GB50055-93(10)《35～110kV变电所设计规范》GB50059-92（11）《汽车库、修车库、停车场设计防火规范》GB50067-97（12）《安全防范工程技术规范》GB50348－2004（13）《建筑照明设计标准》GB50034-2004（14）《公共建筑节能设计标准》DGJ08-107-2004（15）《无障碍设施设计标准》DGJ08-103-2003（16）《智能建筑设计标准》GB/T50314-2006（17）《综合布线系统工程设计规范》GB50311-2007三设计范围本工程设计内容：安防系统（安防报警系统、闭路电视监控系统、车库管理系统）、综合布线系统、有线电视及卫星电视系统、背景音乐及应急广播系统、设备监控及电能管理系统。四基本施工原则1，除本说明外，均按照国家建设部、信息产业部以及地方各有关部门已颁布的有关电气或信息施工规定进行施工。2，弱电各系统承包商要求对本工程弱电各系统平面及系统图进行调整时，必须先经本工程施工监理、设计院设专业计人负责人及业主共同确认后方可实行。3，弱电各系统承包商进行室外线缆系统设计、施工敷设，均必须符合有关市政各弱电配套单位的要求。4，本工程施工安装时，应于土建施工单位及其他相关工种密切配合，相互避让。5，除注明外，本工程中弱电各系统垂直电缆或导线均明敷在弱电间(竖井管弄)中的垂直电缆走线槽内或金属竖管内；水平电缆或导线分别穿管暗敷设在本层地坪、墙中、第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页板内或明敷在水平电缆走线槽内，并经金属管引至本层各个用户点处。6，除注明外，弱电各系统楼层设备和配线柜或分线(接)箱均明装于弱电间(管弄)内的侧墙上，安装高度参见弱电间布置详图。7，除注明外，本工程中弱电各水平线缆均穿放在金属管内，广播系统、地下室及底层地坪内敷设的穿线管均采用热镀锌重载型钢管（图中代号为SC管）。其他区域穿线管选用热镀锌电线管，（图中代号为MT管）,当明敷设时可采用热镀锌紧定式钢管。8，穿放电缆或导线的钢管内部需光滑，不应有扁曲或节痕，钢管弯曲时应尽可能有较大的曲率半径(穿电缆不小于管径的10倍，穿导线不小于管径的6倍)。钢管两端管口需锉光，不管穿线与否，均穿放好牵引钢丝。9，当图纸中设计的暗管长度(含两个弯头)超过15米，直线距离超过30米时应设过路盒（平面图中不再画出）。10，在弱电间（竖井管弄）内垂直线槽靠墙明装，经结构楼板预留洞引至各层，预留洞的位置，尺寸大小详见结施。从垂直(或水平)电缆走线槽引出的电缆或导线，均需外加钢管或金属软管（不宜超过1.0米）加以保护。11，除注明外，弱电各系统走线槽均安装在各层吊平顶内，当电缆走线槽穿越侧墙或混凝土剪力墙时，所需预留洞位置、尺寸大小均详见结构施工图。12，所有电缆走线槽均需采用优质冷轧板加热镀锌处理，电缆走线槽和钢管及各弱电系统均须有连续可靠的接地。电缆走线槽可用支架吊装或用托臂支撑，每隔1.00米-1.50米设托臂或支架固定在附近侧墙或顶板上。13，当楼内需要采用防火型电缆走线槽及相关设备时，需采用消防局认可(有生产许可证)的产品。14，根据用户的使用要求及今后发展的需要，各层平面施工图中电缆走线槽均需预留一...
