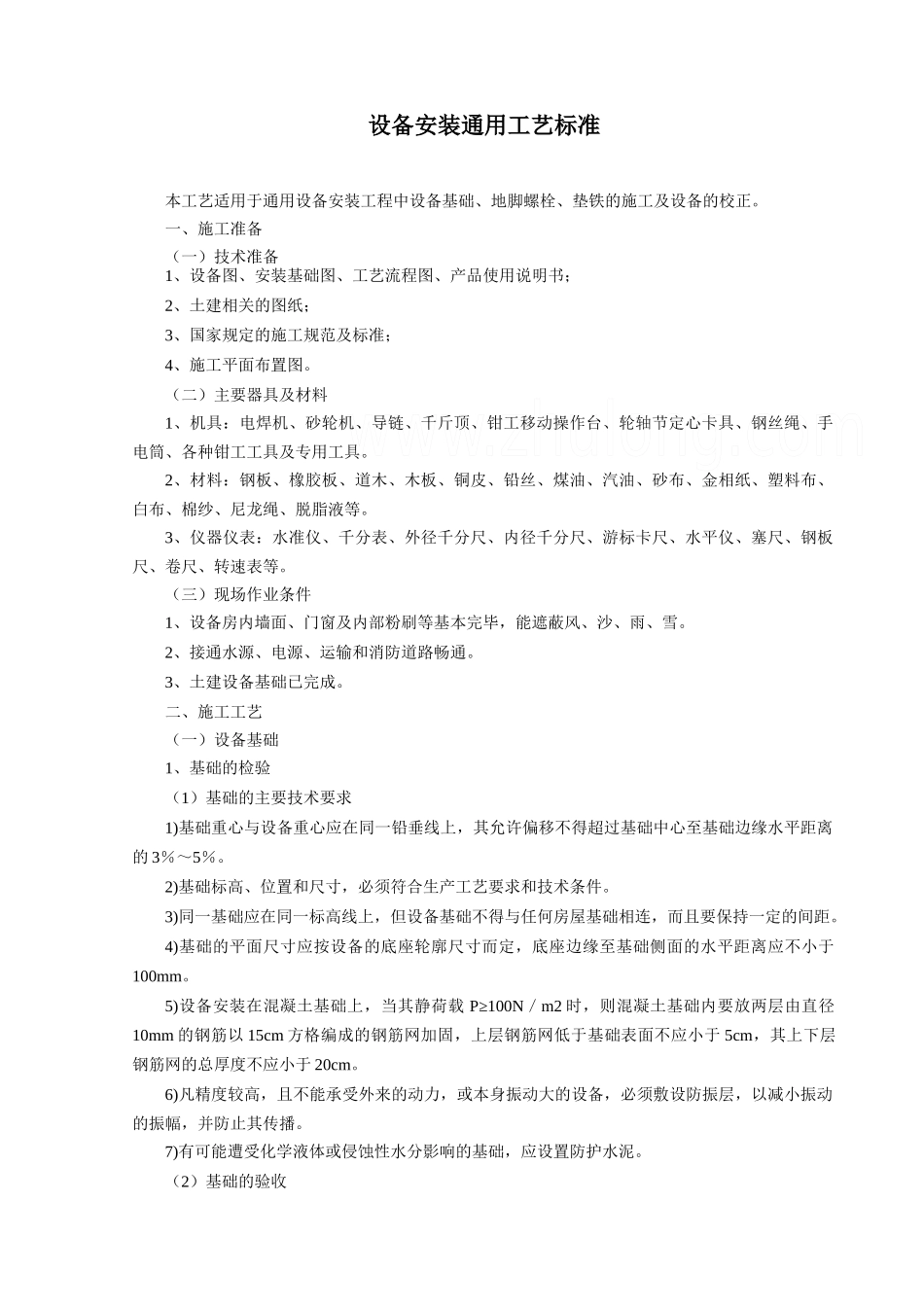

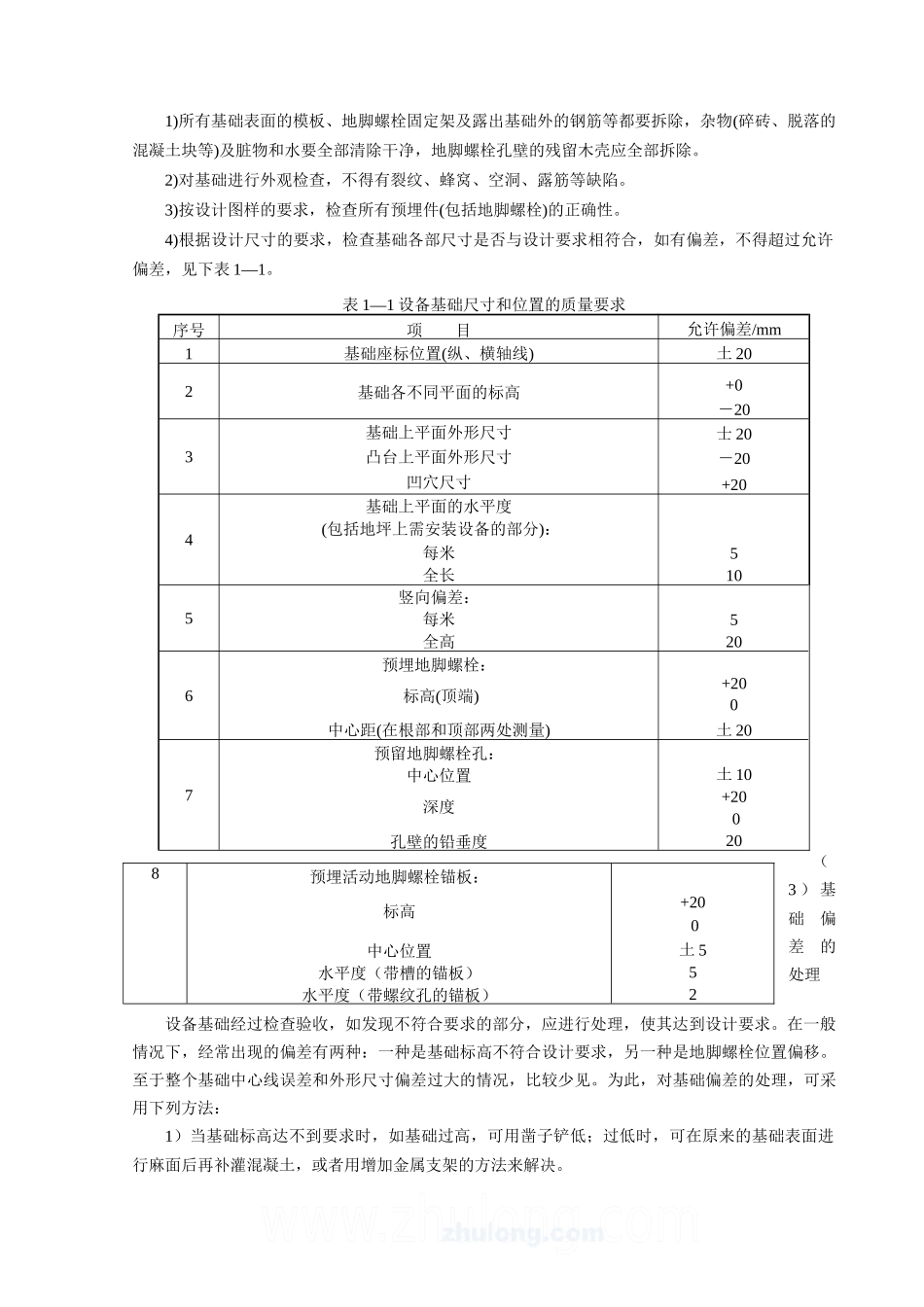

设备安装通用工艺标准本工艺适用于通用设备安装工程中设备基础、地脚螺栓、垫铁的施工及设备的校正。一、施工准备（一）技术准备1、设备图、安装基础图、工艺流程图、产品使用说明书；2、土建相关的图纸；3、国家规定的施工规范及标准；4、施工平面布置图。（二）主要器具及材料1、机具：电焊机、砂轮机、导链、千斤顶、钳工移动操作台、轮轴节定心卡具、钢丝绳、手电筒、各种钳工工具及专用工具。2、材料：钢板、橡胶板、道木、木板、铜皮、铅丝、煤油、汽油、砂布、金相纸、塑料布、白布、棉纱、尼龙绳、脱脂液等。3、仪器仪表：水准仪、千分表、外径千分尺、内径千分尺、游标卡尺、水平仪、塞尺、钢板尺、卷尺、转速表等。（三）现场作业条件1、设备房内墙面、门窗及内部粉刷等基本完毕，能遮蔽风、沙、雨、雪。2、接通水源、电源、运输和消防道路畅通。3、土建设备基础已完成。二、施工工艺（一）设备基础1、基础的检验（1）基础的主要技术要求1)基础重心与设备重心应在同一铅垂线上，其允许偏移不得超过基础中心至基础边缘水平距离的3％～5％。2)基础标高、位置和尺寸，必须符合生产工艺要求和技术条件。3)同一基础应在同一标高线上，但设备基础不得与任何房屋基础相连，而且要保持一定的间距。4)基础的平面尺寸应按设备的底座轮廓尺寸而定，底座边缘至基础侧面的水平距离应不小于100mm。5)设备安装在混凝土基础上，当其静荷载P≥100N／m2时，则混凝土基础内要放两层由直径10mm的钢筋以15cm方格编成的钢筋网加固，上层钢筋网低于基础表面不应小于5cm，其上下层钢筋网的总厚度不应小于20cm。6)凡精度较高，且不能承受外来的动力，或本身振动大的设备，必须敷设防振层，以减小振动的振幅，并防止其传播。7)有可能遭受化学液体或侵蚀性水分影响的基础，应设置防护水泥。（2）基础的验收1)所有基础表面的模板、地脚螺栓固定架及露出基础外的钢筋等都要拆除，杂物(碎砖、脱落的混凝土块等)及脏物和水要全部清除干净，地脚螺栓孔壁的残留木壳应全部拆除。2)对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。3)按设计图样的要求，检查所有预埋件(包括地脚螺栓)的正确性。4)根据设计尺寸的要求，检查基础各部尺寸是否与设计要求相符合，如有偏差，不得超过允许偏差，见下表1—1。表1—1设备基础尺寸和位置的质量要求序号项目允许偏差/mm1基础座标位置(纵、横轴线)土202基础各不同平面的标高+0－203基础上平面外形尺寸士20凸台上平面外形尺寸－20凹穴尺寸+204基础上平面的水平度(包括地坪上需安装设备的部分)：每米5全长105竖向偏差：每米5全高206预埋地脚螺栓：标高(顶端)+200中心距(在根部和顶部两处测量)土207预留地脚螺栓孔：中心位置土10深度+200孔壁的铅垂度20（3）基础偏差的处理设备基础经过检查验收，如发现不符合要求的部分，应进行处理，使其达到设计要求。在一般情况下，经常出现的偏差有两种：一种是基础标高不符合设计要求，另一种是地脚螺栓位置偏移。至于整个基础中心线误差和外形尺寸偏差过大的情况，比较少见。为此，对基础偏差的处理，可采用下列方法：1）当基础标高达不到要求时，如基础过高，可用凿子铲低；过低时，可在原来的基础表面进行麻面后再补灌混凝土，或者用增加金属支架的方法来解决。8预埋活动地脚螺栓锚板：标高+200中心位置土5水平度（带槽的锚板）5水平度（带螺纹孔的锚板）22）当基础偏差过大时，可用改变地脚螺栓的位置，来调整基础的中心。3）地脚螺栓的偏差：如是一次灌浆，在偏差较小的情况下，可把螺栓用气焊枪烤红，矫正到正确位置；如偏差过大，对于较小的螺栓，可挖出重新预埋；对于较大的地脚螺栓，挖到一定深度后割断，中间焊上一块钢板。4）上述处理方法的实施，必要时，要征得设计、建设单位等的认定。5）基础经过处理合格后，方可进行设备安装。（4）设备基础的强度检查对混凝土的质量检查，主要是检验其抗压强度，因为它是反映混凝土能否达到设计标号的决定因素。有特殊要求的机械设备，安装前应对基础进行强度测定。1）中、小型基础的强度测定通常可用钢球撞痕法进行测定，检测的方法，见图1-0。在被检测的基础上，放一张...
