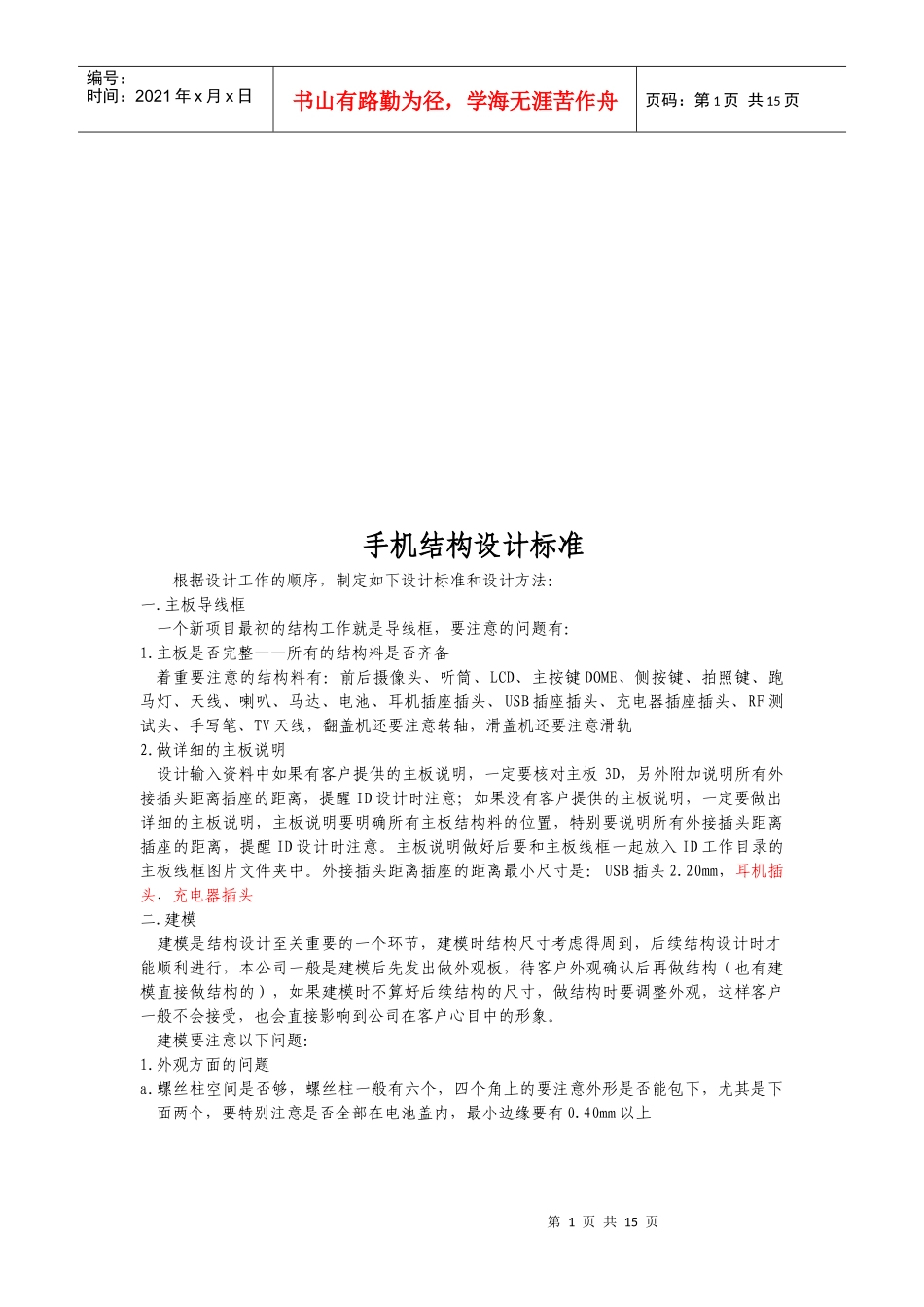

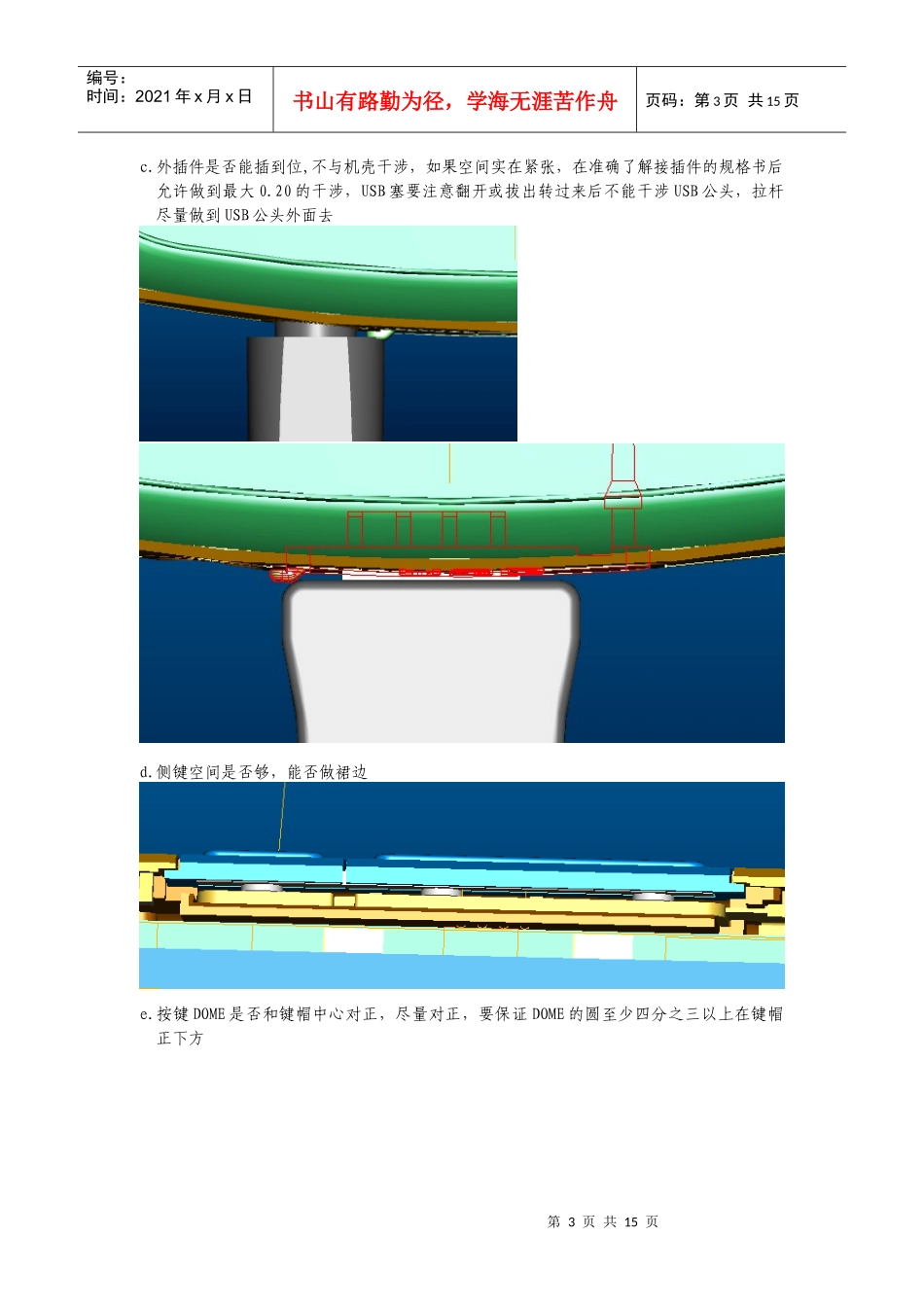

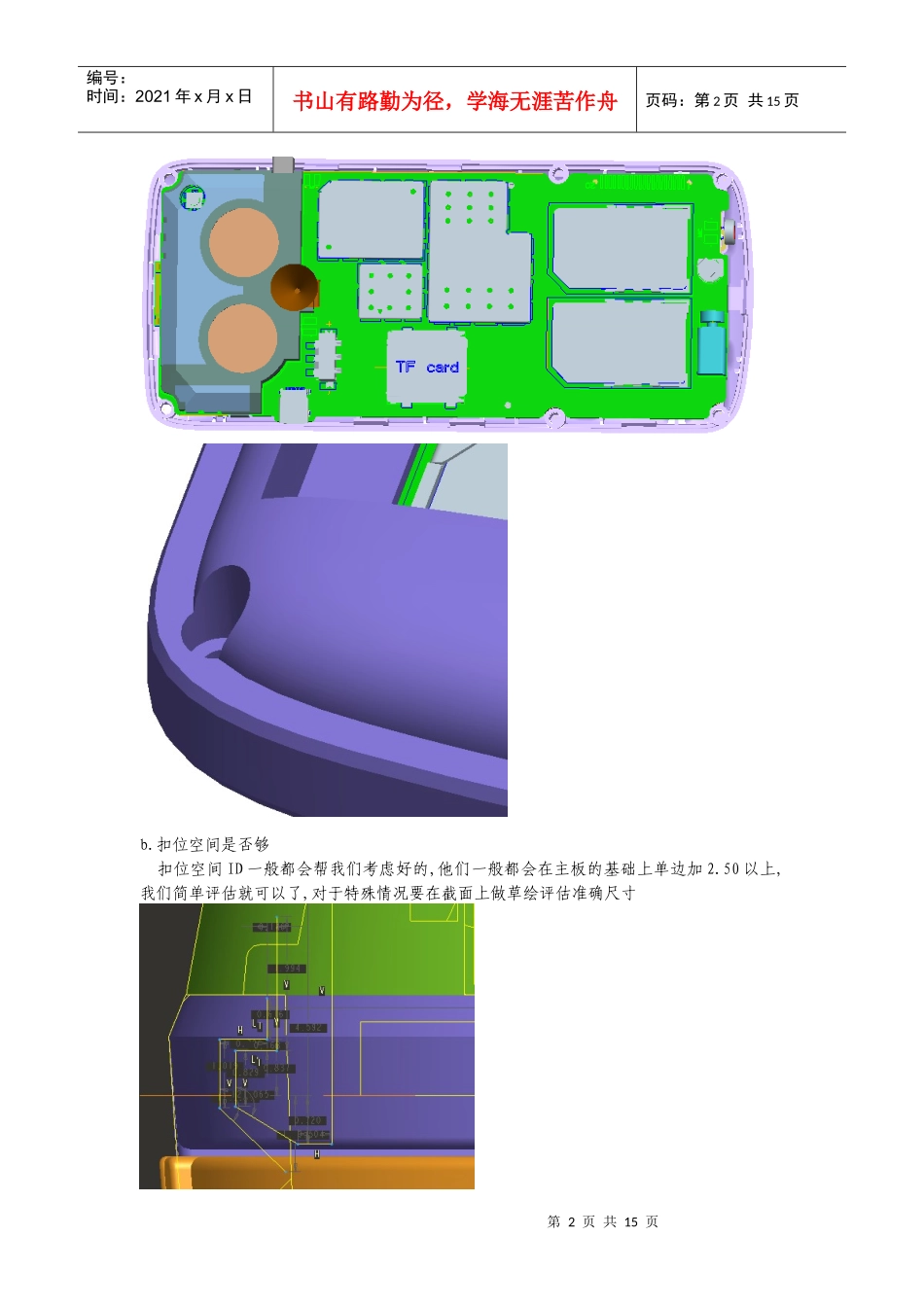

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页手机结构设计标准根据设计工作的顺序，制定如下设计标准和设计方法：一.主板导线框一个新项目最初的结构工作就是导线框，要注意的问题有：1.主板是否完整——所有的结构料是否齐备着重要注意的结构料有：前后摄像头、听筒、LCD、主按键DOME、侧按键、拍照键、跑马灯、天线、喇叭、马达、电池、耳机插座插头、USB插座插头、充电器插座插头、RF测试头、手写笔、TV天线，翻盖机还要注意转轴，滑盖机还要注意滑轨2.做详细的主板说明设计输入资料中如果有客户提供的主板说明，一定要核对主板3D，另外附加说明所有外接插头距离插座的距离，提醒ID设计时注意；如果没有客户提供的主板说明，一定要做出详细的主板说明，主板说明要明确所有主板结构料的位置，特别要说明所有外接插头距离插座的距离，提醒ID设计时注意。主板说明做好后要和主板线框一起放入ID工作目录的主板线框图片文件夹中。外接插头距离插座的距离最小尺寸是：USB插头2.20mm，耳机插头，充电器插头二.建模建模是结构设计至关重要的一个环节，建模时结构尺寸考虑得周到，后续结构设计时才能顺利进行，本公司一般是建模后先发出做外观板，待客户外观确认后再做结构（也有建模直接做结构的），如果建模时不算好后续结构的尺寸，做结构时要调整外观，这样客户一般不会接受，也会直接影响到公司在客户心目中的形象。建模要注意以下问题：1.外观方面的问题a.螺丝柱空间是否够，螺丝柱一般有六个，四个角上的要注意外形是否能包下，尤其是下面两个，要特别注意是否全部在电池盖内，最小边缘要有0.40mm以上第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页b.扣位空间是否够扣位空间ID一般都会帮我们考虑好的,他们一般都会在主板的基础上单边加2.50以上,我们简单评估就可以了,对于特殊情况要在截面上做草绘评估准确尺寸>0.40第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页c.外插件是否能插到位,不与机壳干涉，如果空间实在紧张，在准确了解接插件的规格书后允许做到最大0.20的干涉，USB塞要注意翻开或拔出转过来后不能干涉USB公头，拉杆尽量做到USB公头外面去d.侧键空间是否够，能否做裙边e.按键DOME是否和键帽中心对正，尽量对正，要保证DOME的圆至少四分之三以上在键帽正下方第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页f.面底壳是否做弧面（从顶视图方向观察）2.结构方面的问题a.拆件方式是否合理b.按键DOME上的空间是否够做按键c.装饰件考虑胶厚和装配方式，胶厚做到0.80以上，如果有空间，大的装饰件胶厚做到第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页1.0d.电池盖高度是否能够做出扣位，扣位是否和手写笔有干涉e.手写笔扣手胶位要平电池盖底面f.摄像头上的空间是否足够做摄像头镜片，主要考虑前摄像头，摄像头顶面距离机壳外观面至少要有1.20的空间第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页三．结构结构设计的好坏直接决定了产品的生命力，再好看的外观如果没有合理的结构，那这款产品就不会有市场。我们要贯穿一种设计思想：我们设计的是产品，不能做简单的绘图员以下是结构方面的标准（以做图顺序表述）：1.因为建模已经把后续结构考虑得比较周到了，所以结构可以直接进行了，第一步是做螺丝柱，面底壳螺丝柱的尺寸如下图：螺丝柱与主板的关系：a.主板先装面壳：b.主板先装底壳第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页要特别注意：主板先装哪个壳体，哪个壳体的螺丝柱就应该套入主板内2.螺丝柱完成后接下来做止口，止口的尺寸标准是：要注意止口做5度拔模，这样方便模具制作也方便装配，打螺丝后会使两壳体配合得很紧密；面底壳配合面或者面底壳止口配合的端面根据具体情况这两处必须有一处是零配的。以...
