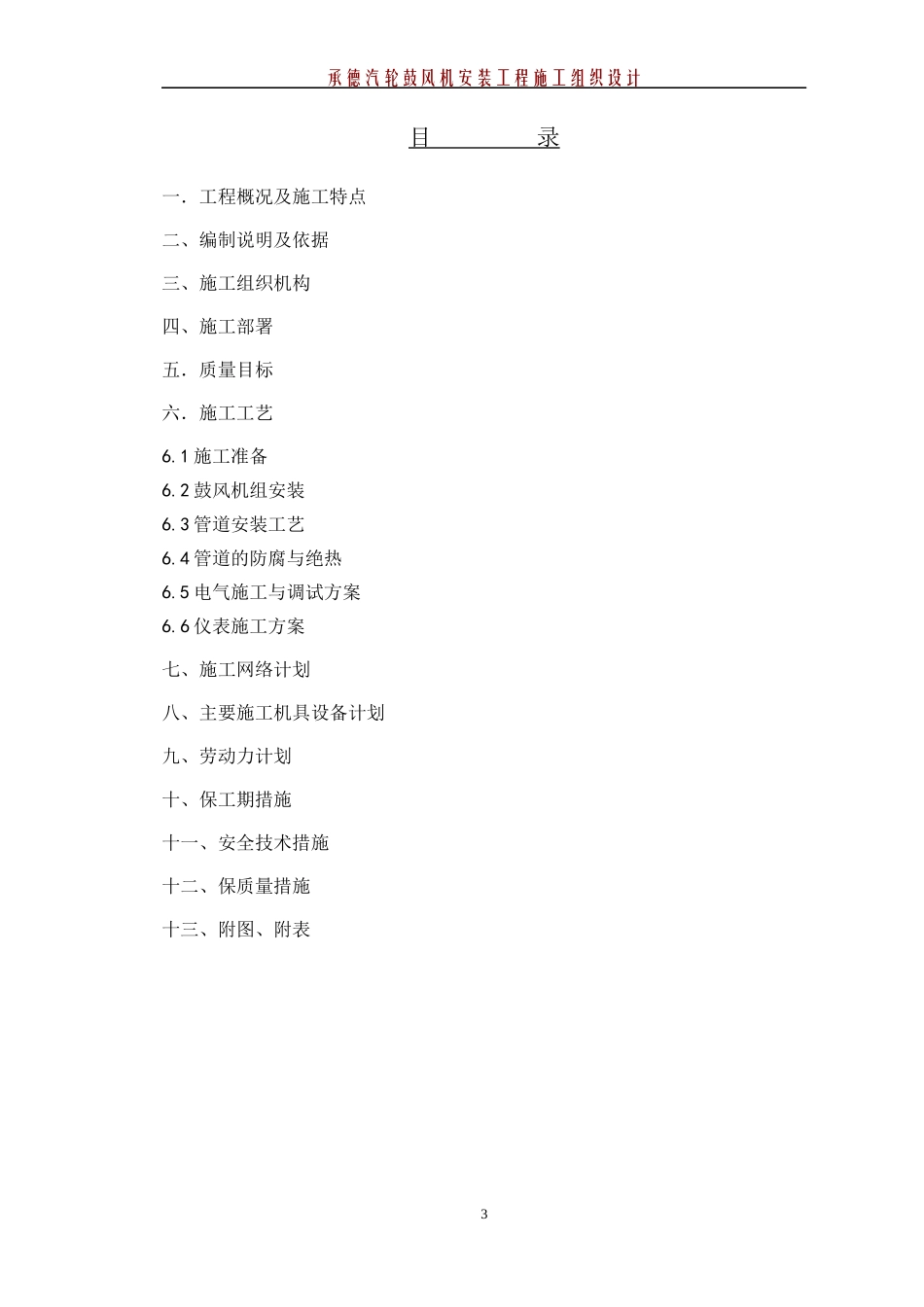

承钢新2#高炉配套汽轮鼓风机安装工程施工组织设计河北省安装工程公司第二分公司2003/4/15承德汽轮鼓风机安装工程施工组织设计编制：顾江东审核：陈旭东、蒋科、杜红海批准：邓瑞军2承德汽轮鼓风机安装工程施工组织设计目录一．工程概况及施工特点二、编制说明及依据三、施工组织机构四、施工部署五．质量目标六．施工工艺6.1施工准备6.2鼓风机组安装6.3管道安装工艺6.4管道的防腐与绝热6.5电气施工与调试方案6.6仪表施工方案七、施工网络计划八、主要施工机具设备计划九、劳动力计划十、保工期措施十一、安全技术措施十二、保质量措施十三、附图、附表3承德汽轮鼓风机安装工程施工组织设计一．工程概况及施工特点1.1工程概况承钢2000m3汽轮鼓风机是为新2#高炉配套设置，安装位置在鼓风机站原有两台鼓风机的北侧。该位置公共系统、主蒸汽管路、排气管路、排风管路等均已预留接口。厂房内设有16/3.2吨桥式吊车一台，水电设施完善。汽轮机为杭州汽轮机厂产NG40/32型背压机组。该产品采用了德国西门子公司的多级积木块式三系列汽轮机技术，其中调速器为西门子公司产品PG-PL型机械液压式的比例积分调速器，其特点为设计制造精致、性能优良，对安装工艺和调试水平要求很高。1.2施工特点该机组为原动机直接拖工作机，负荷变化频繁。整机各部为多个厂家配套产品，相互间匹配难免有不协调之处，安装工艺、调试水平要求很高。本工程的特点是：属高转速运转设备，安装精度高，要求技术水平高安装现场集中，专业交叉多，要求现场整洁有序工期短，要求统筹安排施工，确保优质安全1.3主要工程量：序号分部分项工程名称工程量序号分部分项工程名称工程量1汽轮机本体安装一套9储气罐安装一台2鼓风机本体安装一套10油系统管路安装一套3汽封冷却器安装一台11主蒸汽管路安装一套4润滑油站安装一套12排汽管路安装一套5动力油站安装一套13进风管路安装一套4承德汽轮鼓风机安装工程施工组织设计二、编制说明及依据工程文件《工程招标文件》《甲方提供的工程概况、工期质量要求和设计图纸》施工规范1)《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）2)《电力建设施工及验收技术规范汽轮机机组篇》DL5011-923)《电力建设施工及验收技术规范热工仪表及控制装置篇》SDJ279-904)《电力建设施工及验收技术规范火力发电厂焊接篇》DL5007-925)《电力建设施工及验收技术规范管道焊缝超声波检验篇》SDJ67-836)《电力建设施工及验收技术规范管道篇》DL5031-947)《电力建设安全工作规程电气和热控篇》SDJ63-828)《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）9)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）10)《电气装置安装工程电气设备交接试验标准》（GB50150-91）11)《电气装置安装工程，旋转电机施工及验收规范》（GB50170-92）12)《电气装置安装工程，电缆线路施工及验收规范》（GB50168-92）13)《电气装置安装工程，接地装置施工及验收规范》（GB50169-92）14)《电气装置安装工程母线安装工程施工及验收规范》（GBJ149-90）15)《冶金机械设备安装工程施工及验收规范》质量验评标准1)《建筑工程施工质量验收统一标准》（GB50300-2001）2)《工业金属管道工程质量检验评定标准》（GB50184-93）3)《工业安装工程质量检验评定统一标准》（GB50252-94）4)《工业设备及管道绝热工程质量检验评定标准》（GB50185-93）企业标准《河北省安装工程公司质量体系程序文件汇编》5承德汽轮鼓风机安装工程施工组织设计三、施工组织机构6项目经理项目技术负责人（项目总工）项目生产经理项目副经理电器安装施工班组设备安装施工班组防腐保温施工班组管道安装施工班组仪表安装施工班组材料员质量检查员安全检查员技术员后勤管理员机务员承德汽轮鼓风机安装工程施工组织设计施工项目班子组成姓名职务管理范围王振臣项目经理全面董建明项目总工（材料责任师）技术张仲项目副经理电仪张凤义质量员质检高原申材料员材料管理张凤义安全员安全管理张玉欣技术员统计技术张玉欣资料员资料管理刘汉升机务员设备管理刘汉升计量员计量器具四、施工部署4.1施工部署施工工期：本工程计划工...
