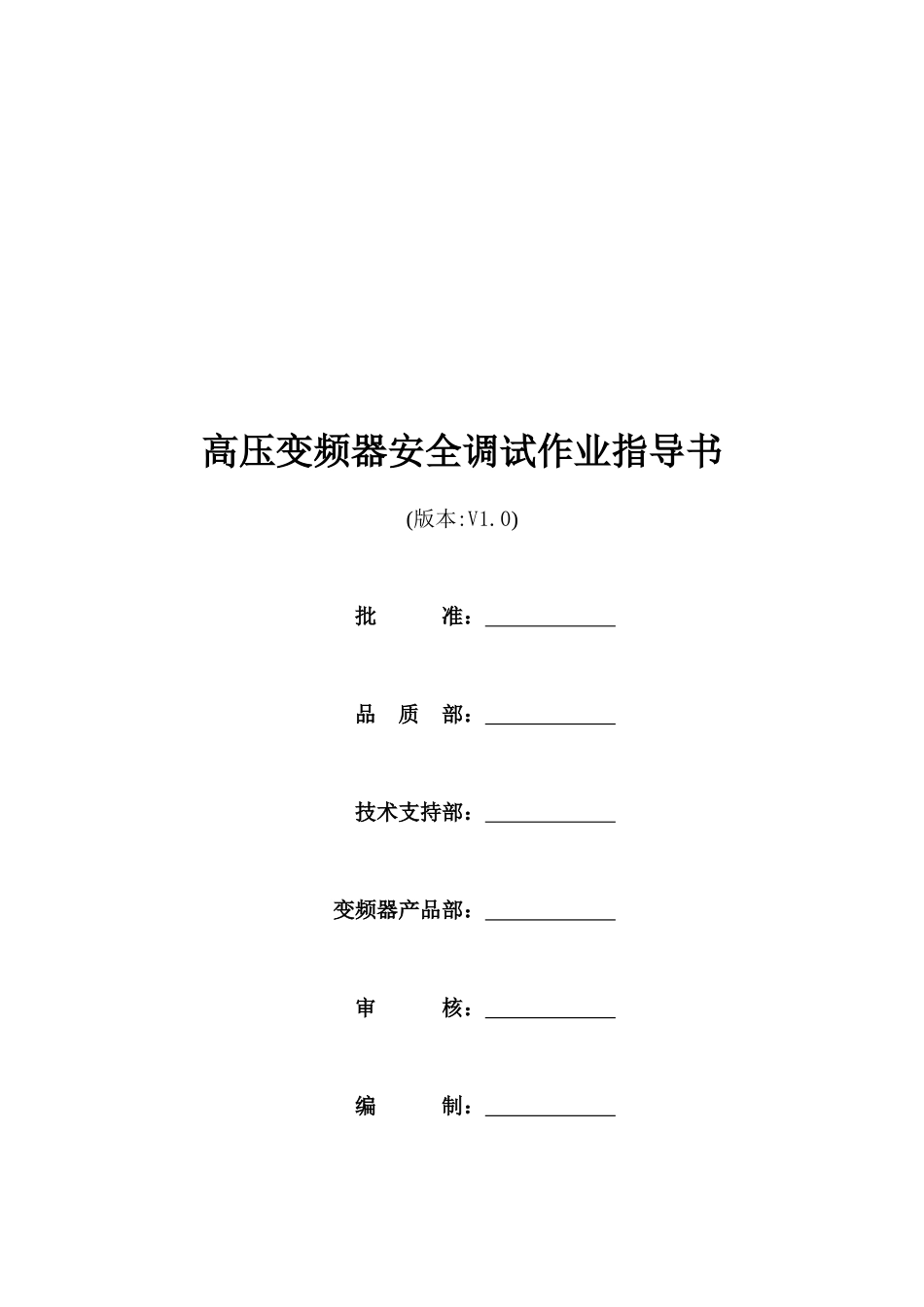

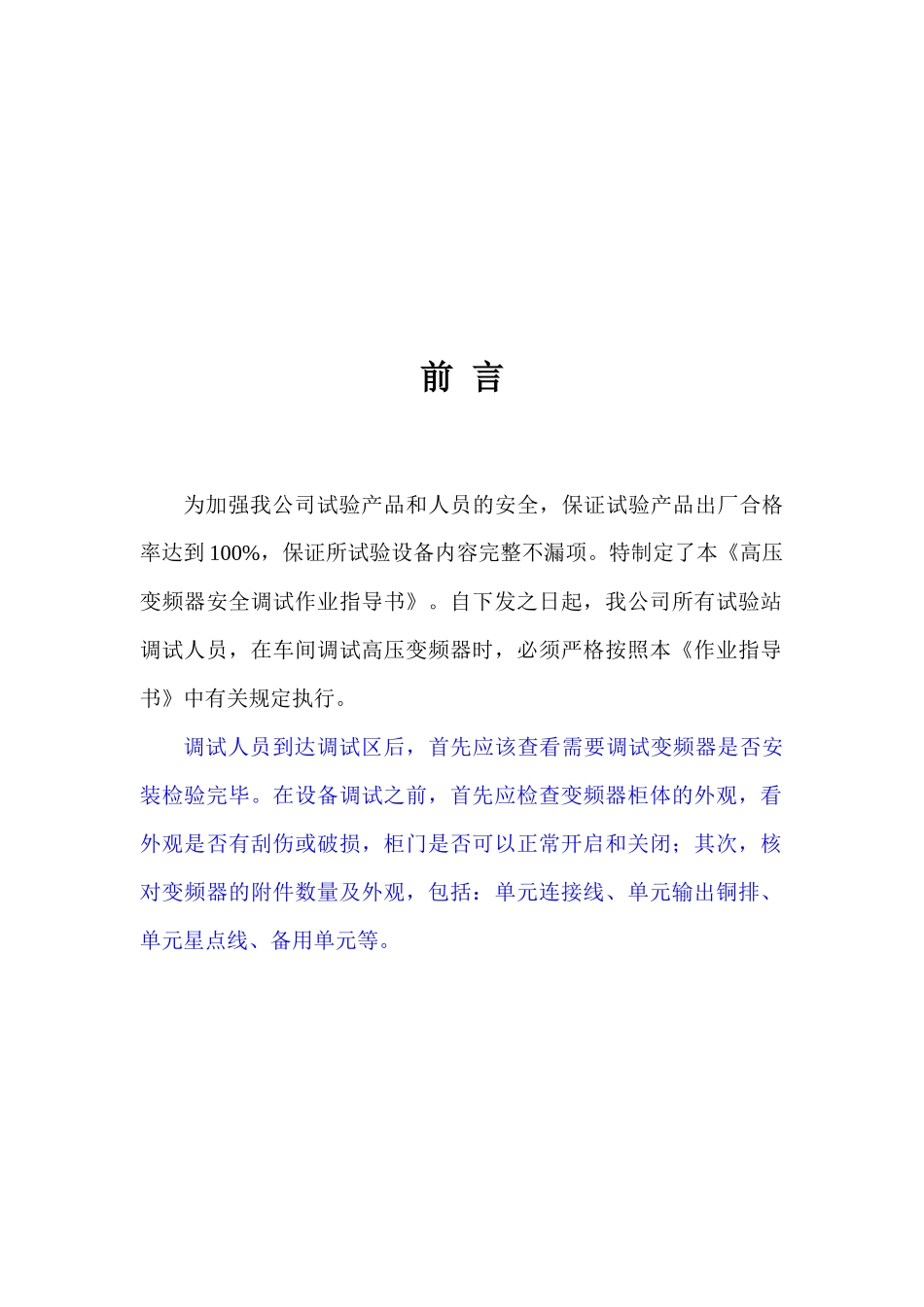

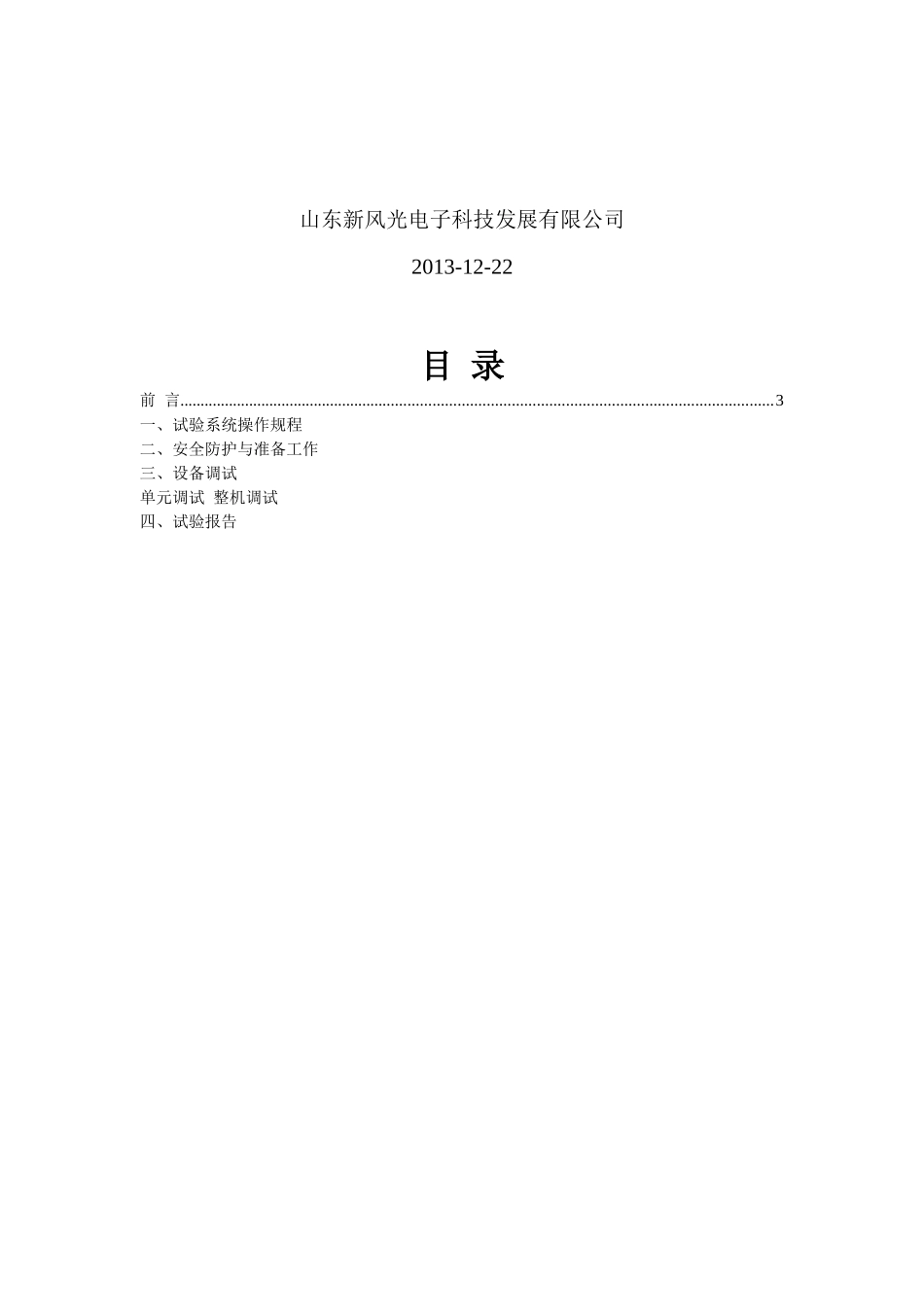

高压变频器安全调试作业指导书(版本:V1.0)批准：品质部：技术支持部：变频器产品部：审核：编制：山东新风光电子科技发展有限公司2013-12-22目录前言................................................................................................................................................3一、试验系统操作规程二、安全防护与准备工作三、设备调试单元调试整机调试四、试验报告前言为加强我公司试验产品和人员的安全，保证试验产品出厂合格率达到100%，保证所试验设备内容完整不漏项。特制定了本《高压变频器安全调试作业指导书》。自下发之日起，我公司所有试验站调试人员，在车间调试高压变频器时，必须严格按照本《作业指导书》中有关规定执行。调试人员到达调试区后，首先应该查看需要调试变频器是否安装检验完毕。在设备调试之前，首先应检查变频器柜体的外观，看外观是否有刮伤或破损，柜门是否可以正常开启和关闭；其次，核对变频器的附件数量及外观，包括：单元连接线、单元输出铜排、单元星点线、备用单元等。一、试验系统操作规程1、本试验系统为上位机PLC集中控制，自动化程度高，能够在线监视调试控制信息，为了保证人身安全与正确操作试验系统电气设备及正常运行，制定本规程。请严格遵守本《操作规程》的要求进行操作。2、本规程仅适用于2#车间高压试验系统3、试验系统安全注意事项3.1该系统为高压带电系统，禁止无关人员进入控制室。3.2操作台位的人员必须经过培训并具备岗位上岗资格3.3所有柜门电磁锁及刀开关电磁锁禁止使用钥匙打开。3.4拆装工位输入输出线必须将工位输入输出隔离刀开关打到接地状态3.5禁止带电操作刀开关。3.6接线工位在送电期间禁止人员靠近。3.7严格执行停送电操作票制度。3.8进行倒闸操作时严格执行一人操作一人监护制度。3.9严格执行检修安全防护制度，必须确认没有任何电压的情况下并且将刀闸接地后，才能进行作业。3.10定期检查维护，确保安全生产。4、试验系统概述4.1试验系统设计总容量为2000kVA，整套系统共分四套独立的系统：1#系统容量800kVA(10KV电压)，2#系统容量1300kVA(6kV电压)，3#系统容量2500kVA(6kV电压)，4#系统容量5000kVA(6kV电压)。四套系统可以同时带载运行，同时带载时总容量为5000kVA.4.2整套系统以10kV电源进线，为了满足6kV使用要求，通过一台10/6变压器输出6kV电压。6kV电源容量2000kVA，可以满足四套系统同时带载3500KW输出要求。每套系统电源输出通过中保装置控制，安全系数高，一套系统出现问题，不影响其它系统的正常使用。【注意】◆中置柜内中保装置整定值已经设定完毕，非必要情况下，不得随意更改4.3每套系统设有4个非独立的接线工位，为了保证一个工位使用，其它工位带电不安全的工作方式，在控制逻辑中增加安全保证措施。每个接线工位包含独立的保护控制回路，每套系统有且只有一套控制使用才能控制主回路接通。4.4整套系统在每个检修节点增加隔离刀闸来保证人身安全，同时在接线频繁的接线工位又增加接地刀来防止静电过高。4.5柜体柜门全部装有电磁锁和柜门行程开关，控制逻辑增加开门断电和带电电磁锁断电功能4.6为了满足调压需求，整套系统包含一套调压系统，四套系统可以分时使用调压系统，同时为了保证设备，在控制方式上限制调压带载。4.7每套系统配有一套对拖电动机，在电动机空闲时，其它系统可以自由调配使用。系统带载使用一台电动机处于电动状态，另一台处于发电状态，把能量反送到电网。【注意】◆1#、2#系统只能挂接四套电机中的其中一套电机◆3#系统最多只能挂接四套电机中的其中两套电机◆4#系统可以全部挂接四套电机4.8整套系统操作采用通讯方式上位机电脑操作，操作可以在集控中心操作，也可以在每个接线工位操作，全部操作状态和各种数据在上位机全部显示。5、试验系统操作规程5.1准备工作5.1.1将被试变频器外围做好防护工作5.1.2将控制220V电源线一端接到变频器控制端子上另一端插到工位控制接线盒的控制220V航空插头上。5.1.3将高压就绪线一端接到变频器高压就绪端子上另一端插到工位控制接线盒的高压就绪航空插头上，高压就绪航空插头还包含高压联跳信号，将高压...
