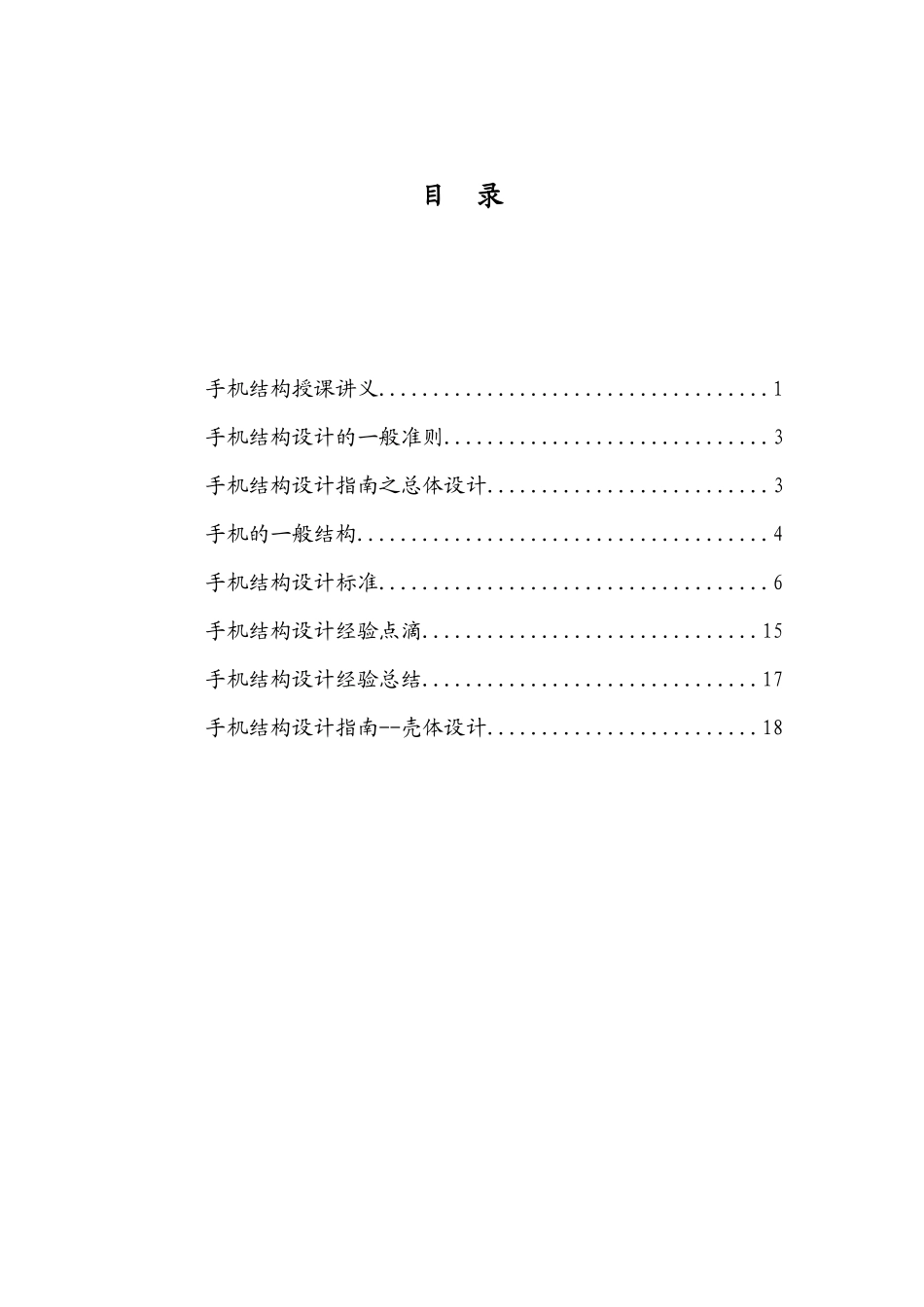

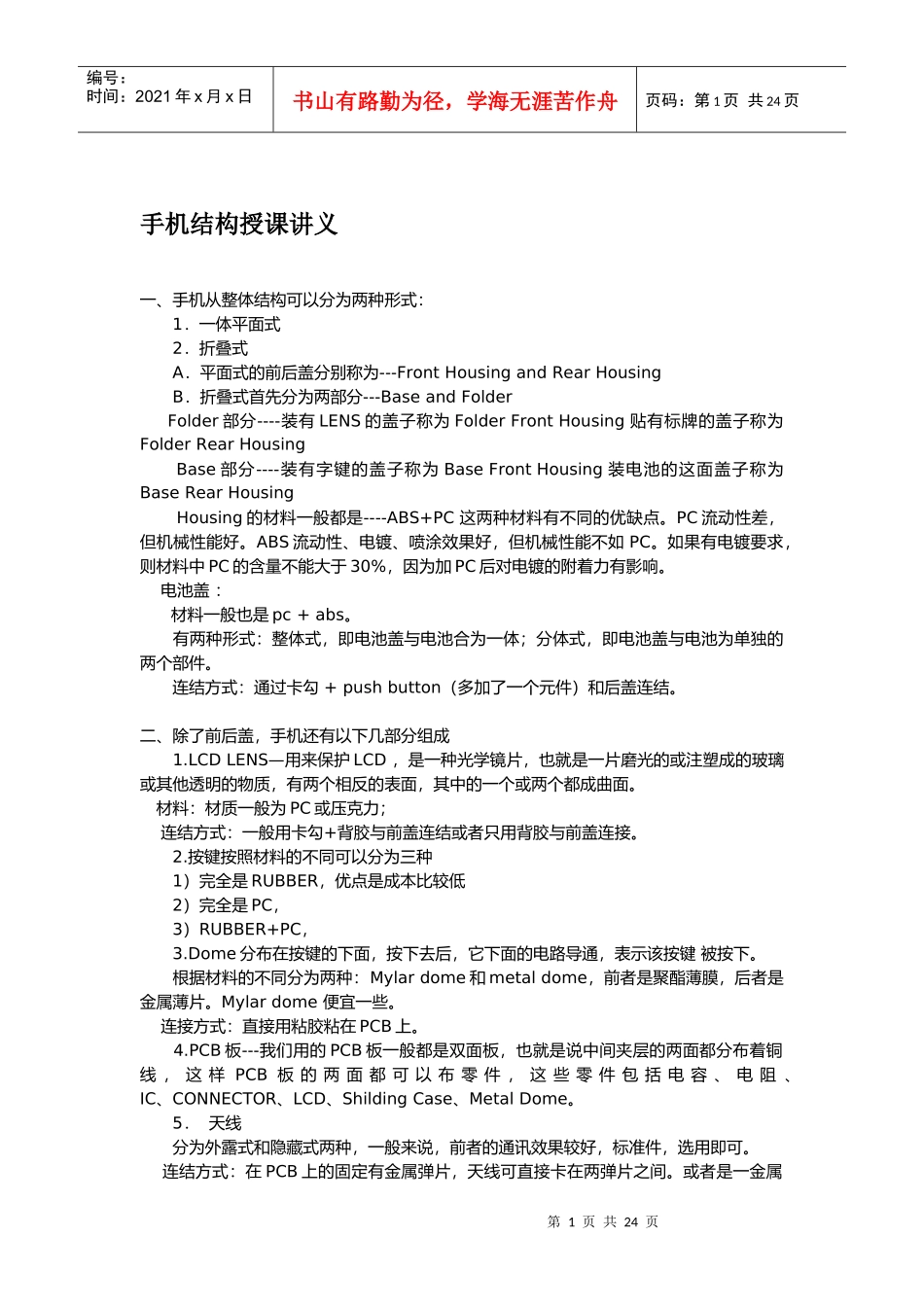

秋风清，秋月明,落叶聚还散,寒鸦栖复惊。目录手机结构授课讲义....................................1手机结构设计的一般准则..............................3手机结构设计指南之总体设计..........................3手机的一般结构......................................4手机结构设计标准....................................6手机结构设计经验点滴...............................15手机结构设计经验总结...............................17手机结构设计指南--壳体设计.........................18第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页手机结构授课讲义一、手机从整体结构可以分为两种形式：1．一体平面式2．折叠式A．平面式的前后盖分别称为---FrontHousingandRearHousingB．折叠式首先分为两部分---BaseandFolderFolder部分----装有LENS的盖子称为FolderFrontHousing贴有标牌的盖子称为FolderRearHousingBase部分----装有字键的盖子称为BaseFrontHousing装电池的这面盖子称为BaseRearHousingHousing的材料一般都是----ABS+PC这两种材料有不同的优缺点。PC流动性差，但机械性能好。ABS流动性、电镀、喷涂效果好，但机械性能不如PC。如果有电镀要求，则材料中PC的含量不能大于30%，因为加PC后对电镀的附着力有影响。电池盖：材料一般也是pc+abs。有两种形式：整体式，即电池盖与电池合为一体；分体式，即电池盖与电池为单独的两个部件。连结方式：通过卡勾+pushbutton（多加了一个元件）和后盖连结。二、除了前后盖，手机还有以下几部分组成1.LCDLENS—用来保护LCD，是一种光学镜片，也就是一片磨光的或注塑成的玻璃或其他透明的物质，有两个相反的表面，其中的一个或两个都成曲面。材料：材质一般为PC或压克力；连结方式：一般用卡勾+背胶与前盖连结或者只用背胶与前盖连接。2.按键按照材料的不同可以分为三种1）完全是RUBBER，优点是成本比较低2）完全是PC，3）RUBBER+PC，3.Dome分布在按键的下面，按下去后，它下面的电路导通，表示该按键被按下。根据材料的不同分为两种：Mylardome和metaldome，前者是聚酯薄膜，后者是金属薄片。Mylardome便宜一些。连接方式：直接用粘胶粘在PCB上。4.PCB板---我们用的PCB板一般都是双面板，也就是说中间夹层的两面都分布着铜线，这样PCB板的两面都可以布零件，这些零件包括电容、电阻、IC、CONNECTOR、LCD、ShildingCase、MetalDome。5．天线分为外露式和隐藏式两种，一般来说，前者的通讯效果较好，标准件，选用即可。连结方式：在PCB上的固定有金属弹片，天线可直接卡在两弹片之间。或者是一金属第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页弹片一端固定在天线上，一端的触点压在PCB上。6.Speaker、Microphone、Buzzer是三种于声音有关的装置，在Housing上要留出发生孔，所以在设计之前我们就要注意他们的位置。Speaker（ReceiverSpeaker）通话时接受发出声音的元件。为标准件，选用即可。连结方式：一般是用sponge包裹后，固定在前盖上（前盖上有出声孔）；通过弹片上的触点与PCB连结。Microphone通话时接收声音的元件。为标准件，选用即可。连结：一般固定在前盖上，通过触点与PCB连结。Buzzer铃声发生装置。为标准件，选用即可。通过焊接固定在PCB上。7.Earjack(耳机插孔)。为标准件，选用即可。通过焊接直接固定在PCB上。Housing上要为它留孔。8.Motormotor带有一偏心轮，提供振动功能。为标准件，选用即可。连结：有固定在后盖上，也有固定在PCB上的。DBTEL一般是在后盖上长rib来固定motor。9.LCD—我们将设计要求直接发给厂商有两种固定样式：a.固定在金属框架里，金属框架通过四个伸出的脚卡在PCB上；b.没有金属框架，直接和PCB的连结：一种是直接通过导电橡胶接触；一种是排线的形式，将排线插入到PCB上的插座里。10.Shieldingcase一般是冲压件，壁厚为0.2mm。作用：防静电和辐射。11.其它外露的元件testport直接选用。焊接在PCB上。在housing上要为它留孔。SIMcardconnector直接选用。焊接在PCB上。在housing上要为它留...
