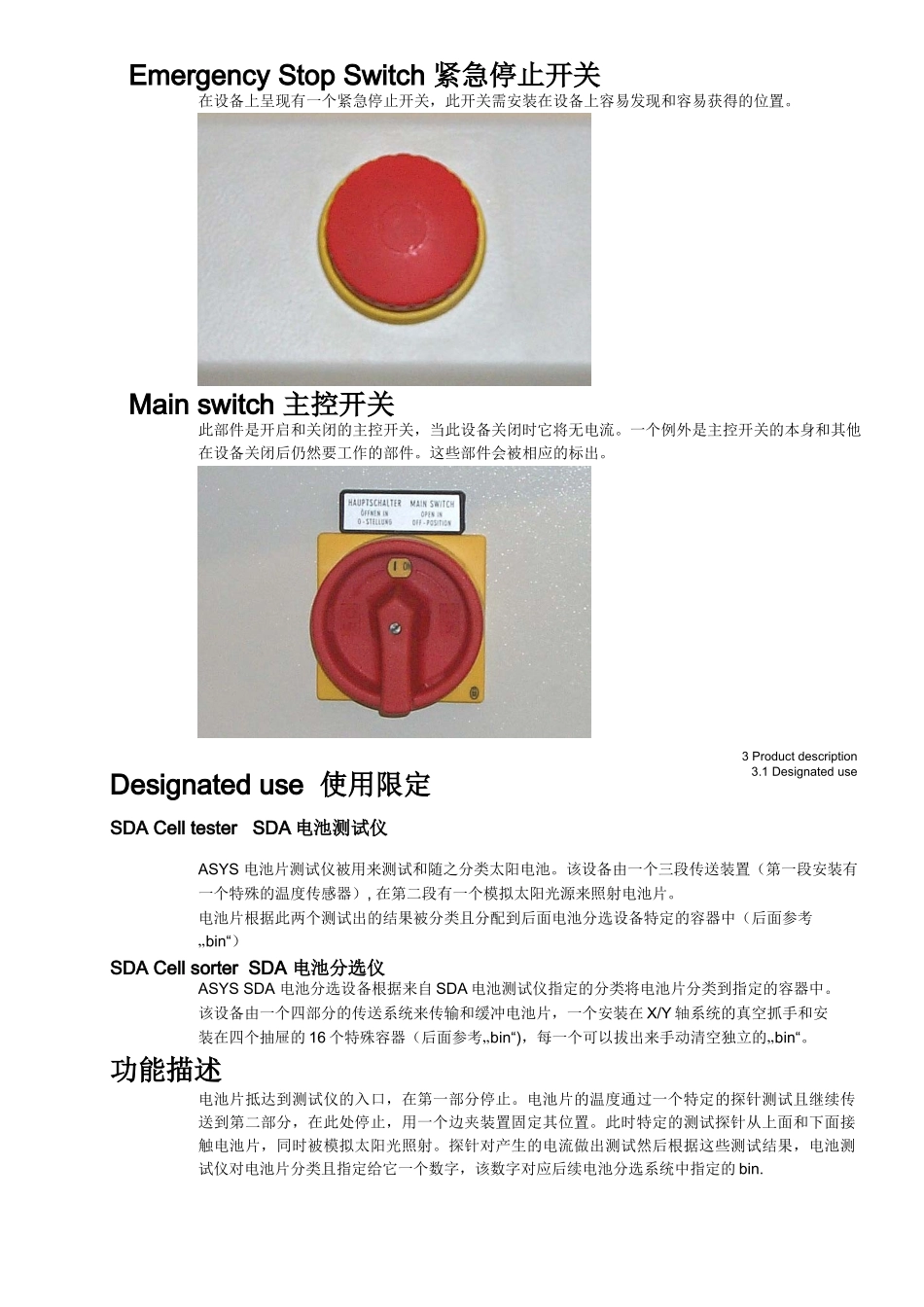

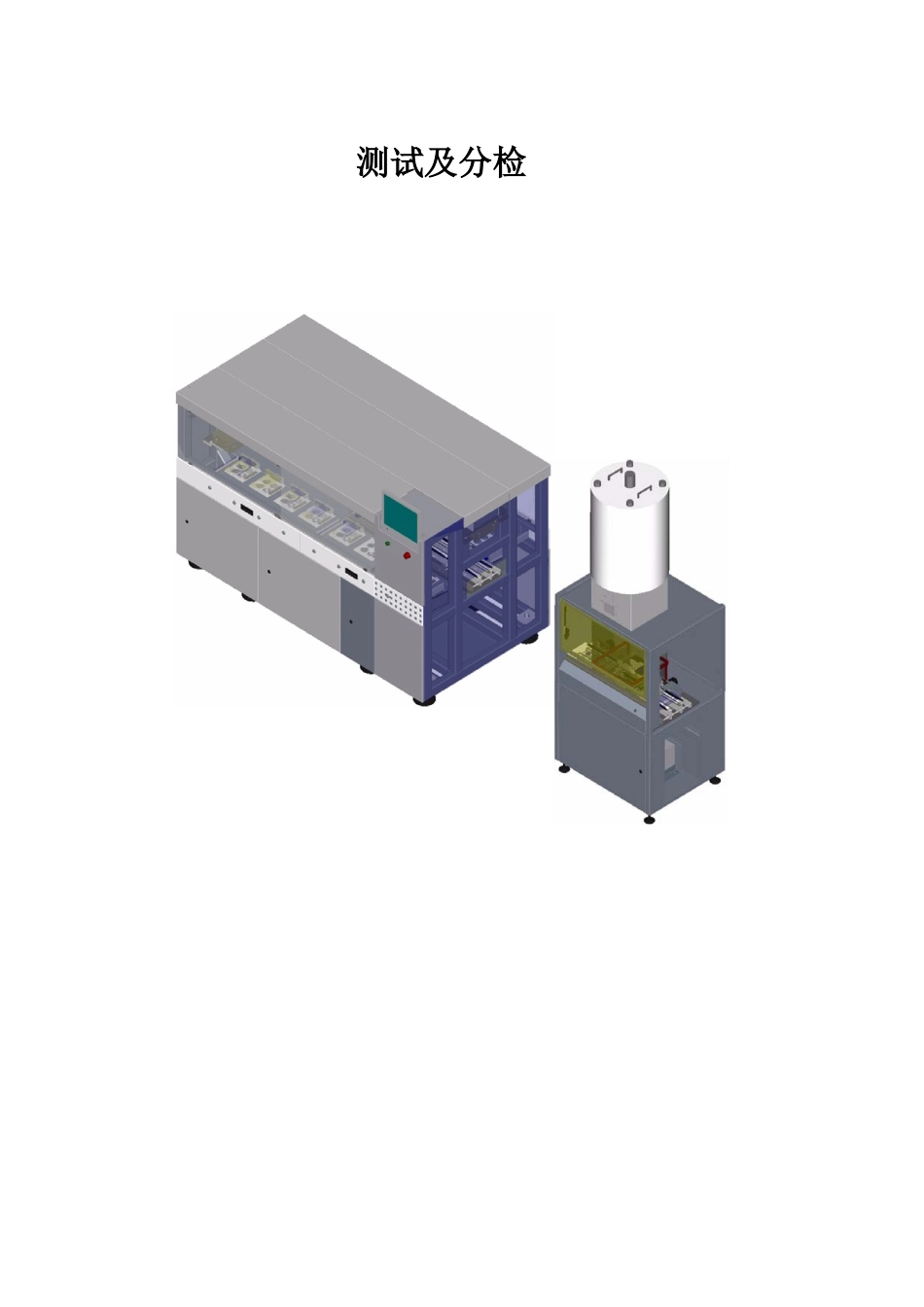

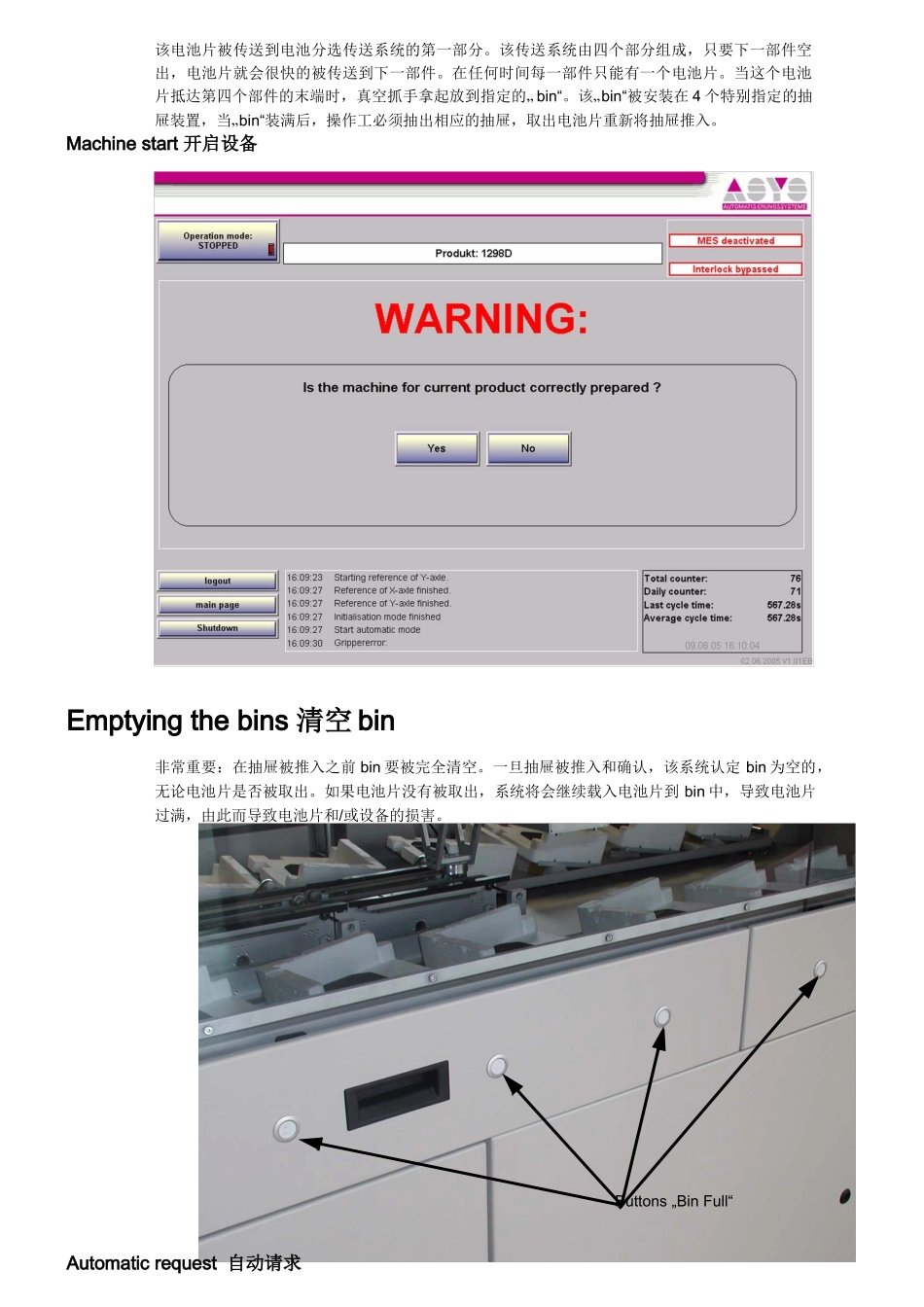

测试及分检EmergencyStopSwitch紧急停止开关在设备上呈现有一个紧急停止开关，此开关需安装在设备上容易发现和容易获得的位置。Mainswitch主控开关此部件是开启和关闭的主控开关，当此设备关闭时它将无电流。一个例外是主控开关的本身和其他在设备关闭后仍然要工作的部件。这些部件会被相应的标出。Designateduse使用限定SDACelltesterSDA电池测试仪3Productdescription3.1DesignateduseASYS电池片测试仪被用来测试和随之分类太阳电池。该设备由一个三段传送装置（第一段安装有一个特殊的温度传感器）,在第二段有一个模拟太阳光源来照射电池片。电池片根据此两个测试出的结果被分类且分配到后面电池分选设备特定的容器中（后面参考„bin“）SDACellsorterSDA电池分选仪ASYSSDA电池分选设备根据来自SDA电池测试仪指定的分类将电池片分类到指定的容器中。该设备由一个四部分的传送系统来传输和缓冲电池片，一个安装在X/Y轴系统的真空抓手和安装在四个抽屉的16个特殊容器（后面参考„bin“)，每一个可以拔出来手动清空独立的„bin“。功能描述电池片抵达到测试仪的入口，在第一部分停止。电池片的温度通过一个特定的探针测试且继续传送到第二部分，在此处停止，用一个边夹装置固定其位置。此时特定的测试探针从上面和下面接触电池片，同时被模拟太阳光照射。探针对产生的电流做出测试然后根据这些测试结果，电池测试仪对电池片分类且指定给它一个数字，该数字对应后续电池分选系统中指定的bin.该电池片被传送到电池分选传送系统的第一部分。该传送系统由四个部分组成，只要下一部件空出，电池片就会很快的被传送到下一部件。在任何时间每一部件只能有一个电池片。当这个电池片抵达第四个部件的末端时，真空抓手拿起放到指定的„bin“。该„bin“被安装在4个特别指定的抽屉装置，当„bin“装满后，操作工必须抽出相应的抽屉，取出电池片重新将抽屉推入。Machinestart开启设备Emptyingthebins清空bin非常重要：在抽屉被推入之前bin要被完全清空。一旦抽屉被推入和确认，该系统认定bin为空的，无论电池片是否被取出。如果电池片没有被取出，系统将会继续载入电池片到bin中，导致电池片过满，由此而导致电池片和/或设备的损害。Buttons„BinFull“Automaticrequest自动请求SDA电池测试软件检测有多少电池片被载入到每一个bin内，当计数达到时，在该抽屉上的相应的按钮将会发亮，显示该bin已经满。然而如果该抓手正处于传送一个电池片到相同抽屉的一个bin过程时，该抽屉将继续保持锁住状态，然后该按钮将会闪烁直到该抓手返回取片位置。当该按钮不再闪烁，抽出相应的抽屉，从bin中取出电池片，推回抽屉。然后再次按该按钮确认，灯将关闭，bin将会再次正式的清空Manualrequest手动请求在bin未满时也可以清空。在这种情况时，操作工必须按相应的按钮，抽屉将会解锁。它可被推出且bin也可以被清空。抽屉必须被再次关闭，按钮必须被再次按下以确认。Destinationbinfull目标bin满载该设备将会继续以手动模式操作直到一个电池片抵达拿取位置，该电池片指定的给一个满载的bin．在这种情况下以下的信息将会出现。在这种情况下，操作工必须清空相应的bin且机器会继续处于自动模式。Destinationbinnotavailable目标bin无效如果一个电池片抵达拿取位置时，该电池片被指定到一个bin，该bin所处于的抽屉处于开启状态，以下信息就会出现。在这种情况下，操作工必须关闭该抽屉，此设备将会继续处于自动模式。Destinationbinnotactive目标bin无激活如果一个电池片抵达拿取位置时，其指定的bin没有被SDA电池分选软件激活（"Bin数据"），然后以下的信息就会出现。在该情况时，如果可能操作工在软件中激活该bin或在电池测试软件中更改电池片分配。关于电池测测试操作软件操作的详细资料，请参考制造商的指导手册。Monitorandoperatingpanel监控和操作面板Monitor监控Interlockbypass互锁Emergencystopswitch紧急开关PC-KeyboardPC-键盘SDA分选仪和SDA电池测试仪的其他功能通过PC的键盘和一个平板监控器控制。不同的操作菜单在显示屏上显示。每一个功能在稍后的第四章“PC部件操作”详细描述。Interlockbypass...
