(完整版)材料力学4套模拟试题及答案VIP免费

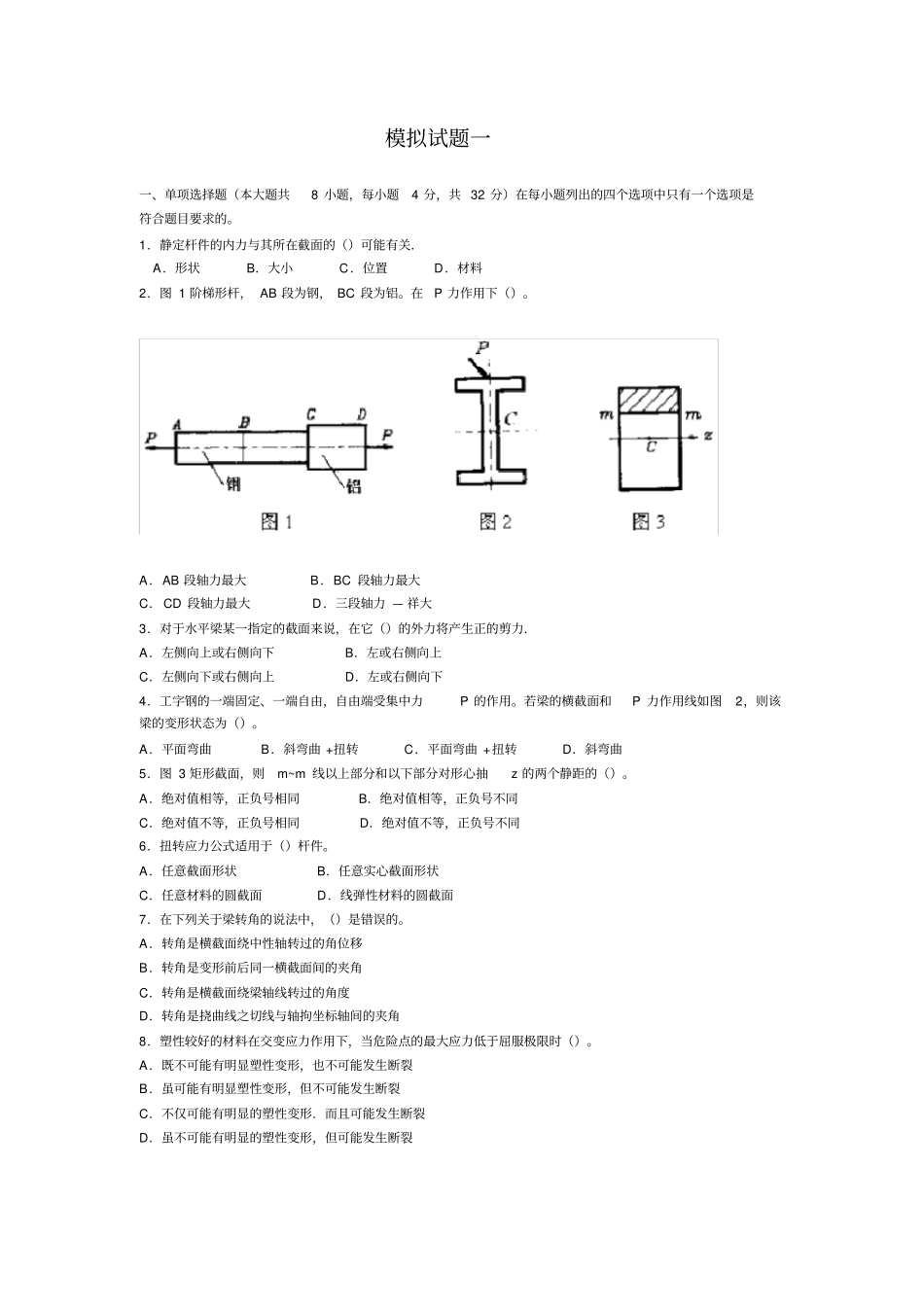

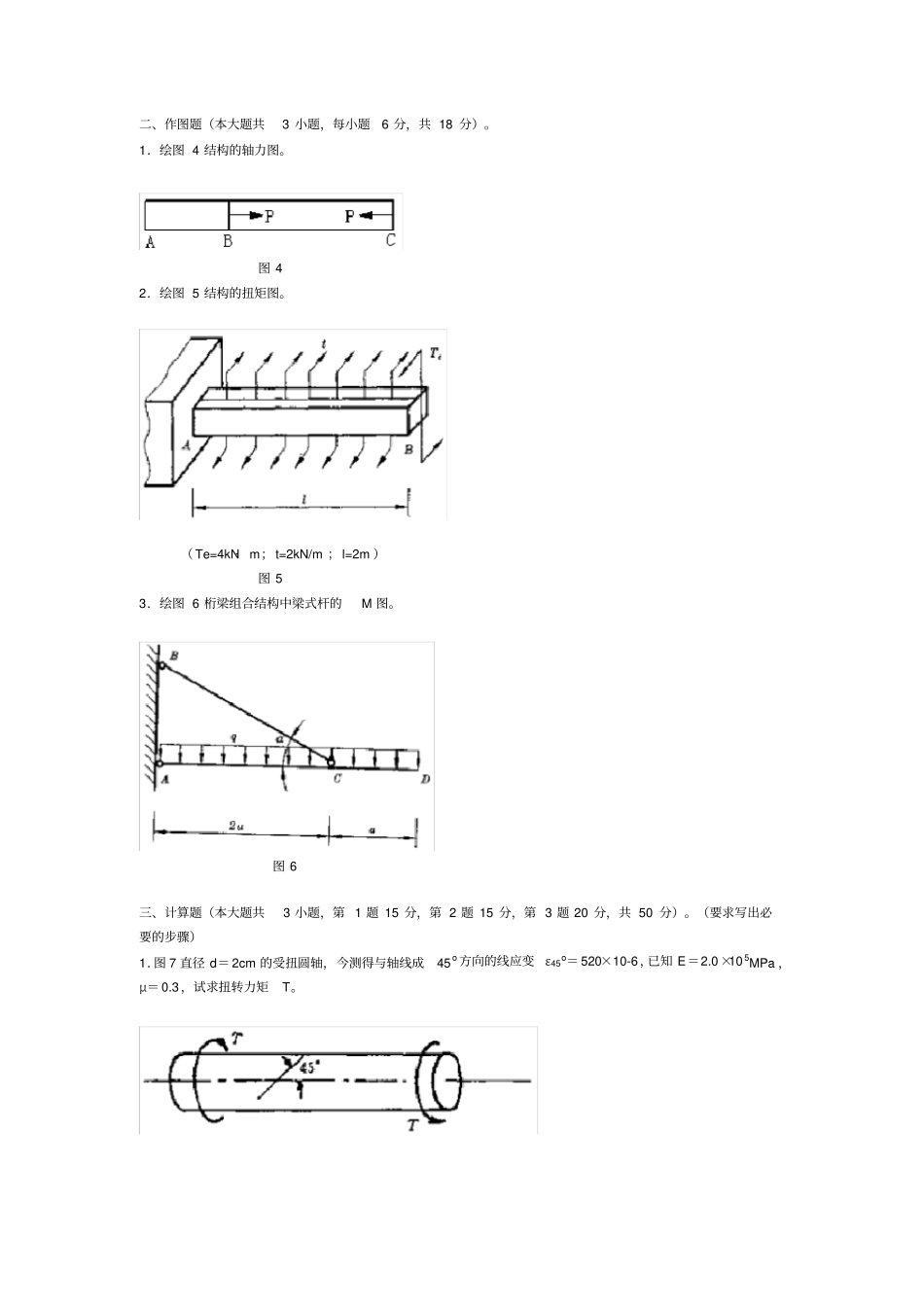

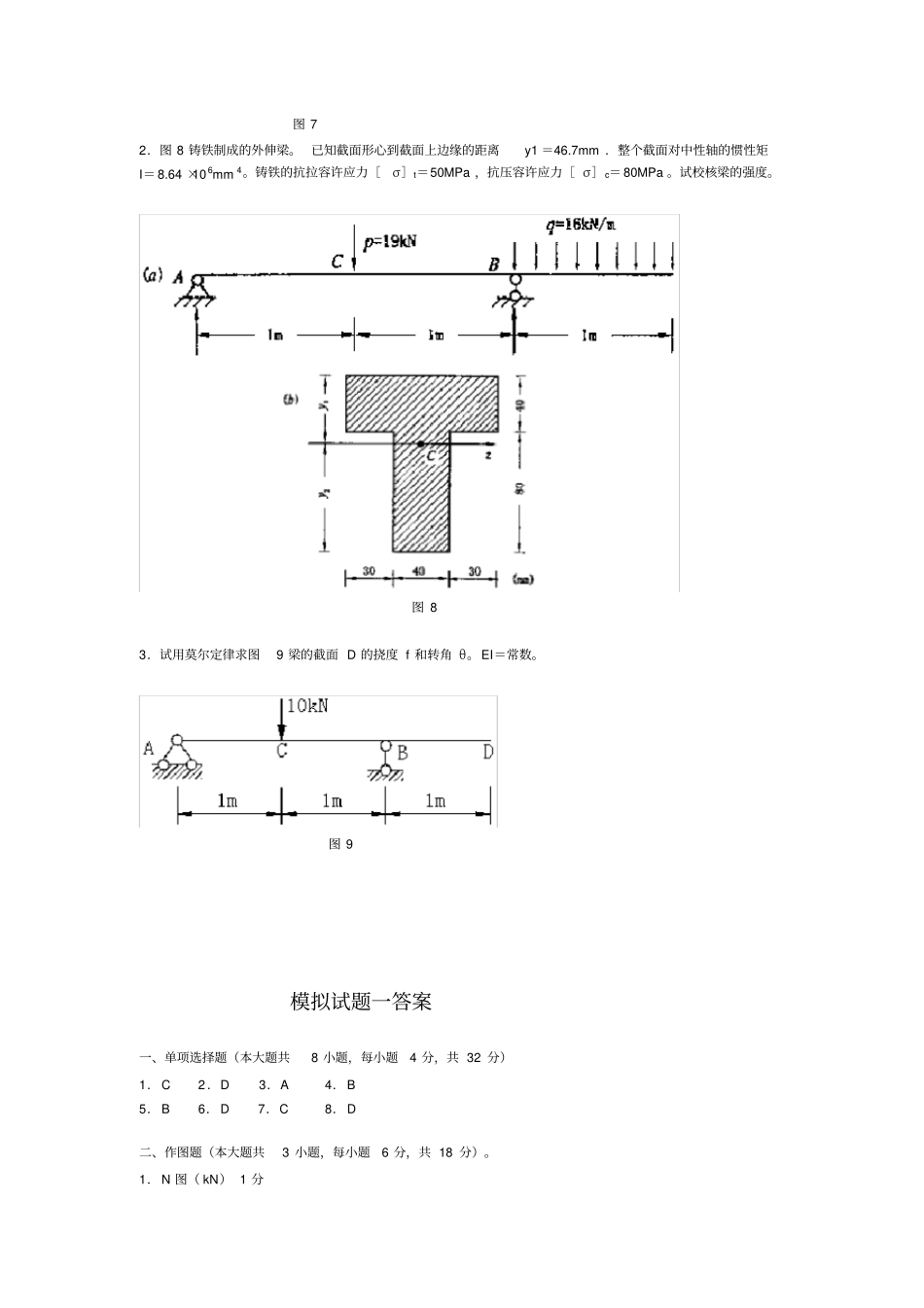

模拟试题一一、单项选择题（本大题共8小题，每小题4分，共32分）在每小题列出的四个选项中只有一个选项是符合题目要求的。1．静定杆件的内力与其所在截面的（）可能有关．A．形状B．大小C．位置D．材料2．图1阶梯形杆，AB段为钢，BC段为铝。在P力作用下（）。A．AB段轴力最大B．BC段轴力最大C．CD段轴力最大D．三段轴力—祥大3．对于水平梁某一指定的截面来说，在它（）的外力将产生正的剪力．A．左侧向上或右侧向下B．左或右侧向上C．左侧向下或右侧向上D．左或右侧向下4．工字钢的一端固定、一端自由，自由端受集中力P的作用。若梁的横截面和P力作用线如图2，则该梁的变形状态为（）。A．平面弯曲B．斜弯曲+扭转C．平面弯曲+扭转D．斜弯曲5．图3矩形截面，则m~m线以上部分和以下部分对形心抽z的两个静距的（）。A．绝对值相等，正负号相同B．绝对值相等，正负号不同C．绝对值不等，正负号相同D．绝对值不等，正负号不同6．扭转应力公式适用于（）杆件。A．任意截面形状B．任意实心截面形状C．任意材料的圆截面D．线弹性材料的圆截面7．在下列关于梁转角的说法中，（）是错误的。A．转角是横截面绕中性轴转过的角位移B．转角是变形前后同一横截面间的夹角C．转角是横截面绕梁轴线转过的角度D．转角是挠曲线之切线与轴拘坐标轴间的夹角8．塑性较好的材料在交变应力作用下，当危险点的最大应力低于屈服极限时（）。A．既不可能有明显塑性变形，也不可能发生断裂B．虽可能有明显塑性变形，但不可能发生断裂C．不仅可能有明显的塑性变形．而且可能发生断裂D．虽不可能有明显的塑性变形，但可能发生断裂二、作图题（本大题共3小题，每小题6分，共18分）。1．绘图4结构的轴力图。图42．绘图5结构的扭矩图。（Te=4kN·m；t=2kN/m；l=2m）图53．绘图6桁梁组合结构中梁式杆的M图。图6三、计算题（本大题共3小题，第1题15分，第2题15分，第3题20分，共50分）。（要求写出必要的步骤）1．图7直径d＝2cm的受扭圆轴，今测得与轴线成45o方向的线应变ε45o＝520×10-6，已知E＝2.0×105MPa，μ＝0.3，试求扭转力矩T。图72．图8铸铁制成的外伸梁。已知截面形心到截面上边缘的距离y1＝46.7mm．整个截面对中性轴的惯性矩I＝8.64×106mm4。铸铁的抗拉容许应力［σ］t＝50MPa，抗压容许应力［σ］c＝80MPa。试校核梁的强度。图83．试用莫尔定律求图9梁的截面D的挠度f和转角θ。EI＝常数。图9模拟试题一答案一、单项选择题（本大题共8小题，每小题4分，共32分）1．C2．D3．A4．B5．B6．D7．C8．D二、作图题（本大题共3小题，每小题6分，共18分）。1．N图（kN）1分5分2．T图（kN·m）1分5分3．M图（kN·m）1分5分三、计算题（本大题共3小题，第1题15分，第2题15分，第3题20分，共50分）。1．解：5分5分5分2．解：5分5分5分3．解：根据对称性：2分（1）在B点加单位力2分AC段：0
