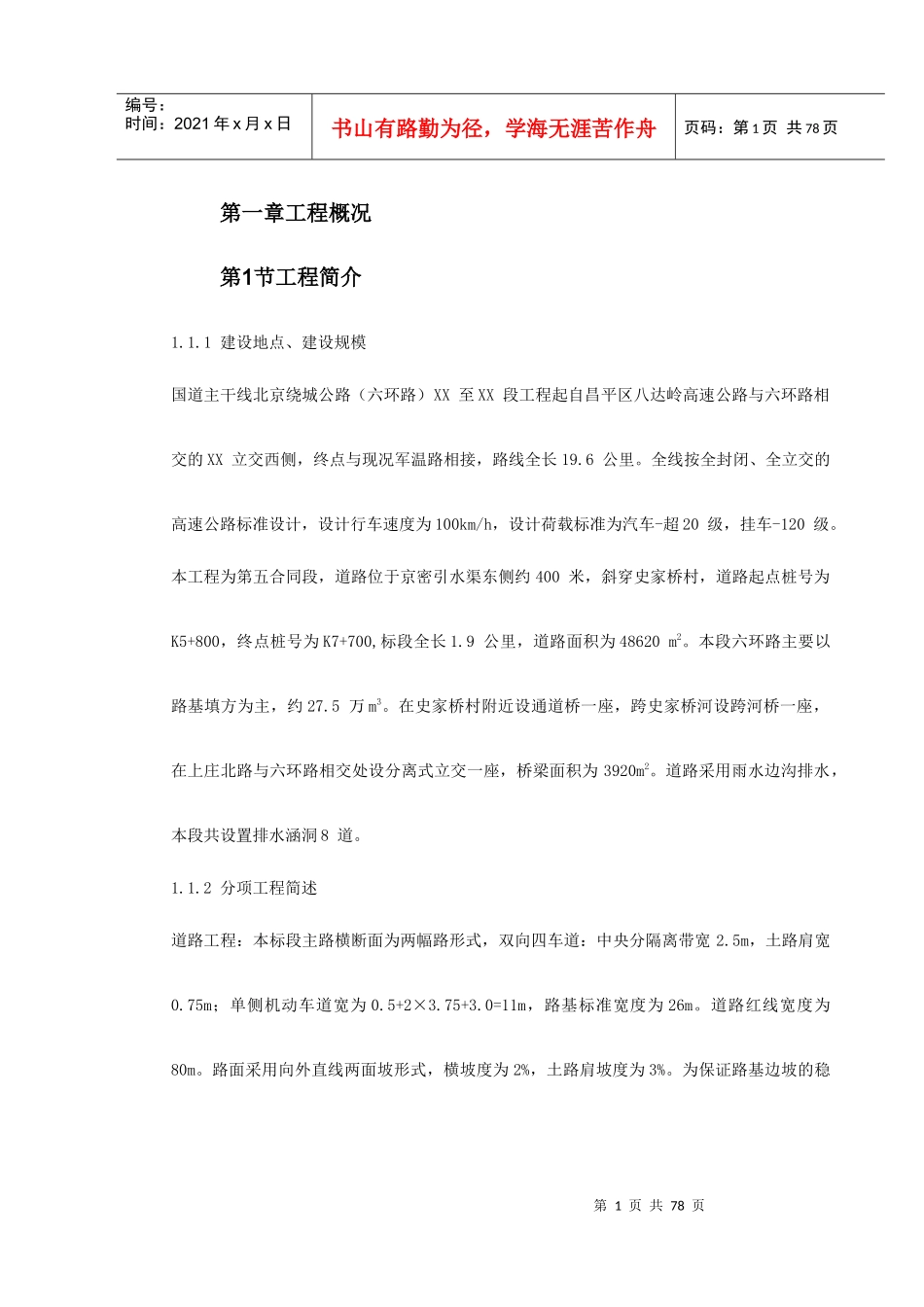

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页第一章工程概况第1节工程简介1.1.1建设地点、建设规模国道主干线北京绕城公路（六环路）XX至XX段工程起自昌平区八达岭高速公路与六环路相交的XX立交西侧，终点与现况军温路相接，路线全长19.6公里。全线按全封闭、全立交的高速公路标准设计，设计行车速度为100km/h，设计荷载标准为汽车-超20级，挂车-120级。本工程为第五合同段，道路位于京密引水渠东侧约400米，斜穿史家桥村，道路起点桩号为K5+800，终点桩号为K7+700,标段全长1.9公里，道路面积为48620m2。本段六环路主要以路基填方为主，约27.5万m3。在史家桥村附近设通道桥一座，跨史家桥河设跨河桥一座，在上庄北路与六环路相交处设分离式立交一座，桥梁面积为3920m2。道路采用雨水边沟排水，本段共设置排水涵洞8道。1.1.2分项工程简述道路工程：本标段主路横断面为两幅路形式，双向四车道：中央分隔离带宽2.5m，土路肩宽0.75m；单侧机动车道宽为0.5+2×3.75+3.0=11m，路基标准宽度为26m。道路红线宽度为80m。路面采用向外直线两面坡形式，横坡度为2%，土路肩坡度为3%。为保证路基边坡的稳第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页定，路基两侧设2.0m宽护坡道，路基边坡坡度为1：1.5。路基填方大于3米边坡采用六角形预制砼网格护砌，小于3米采用三维喷播植草护坡。上庄北路规划为城市次干路，上跨六环路，路基宽12m。行车道宽9m，两侧路肩宽1.5m。主路横断面如下图所示：主路路面结构形式及工程量（不含中、表面层）结构类型厚度（cm）面积（）密级配粗粒式沥青混凝土AC-25Ⅰ742590乳化沥青封层-42590第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页上基层水泥稳定砂砾1844021下基层石灰粉煤灰砂砾1845379底基层石灰粉煤灰砂砾2047454总厚度74上庄北路路面结构形式及工程量结构类型厚度（cm）面积（）密级配细粒式沥青混凝土AC-13Ⅰ46030粗粒式沥青混凝土AC-30Ⅰ76030乳化沥青封层-6030上基层石灰粉煤灰砂砾混合料156399下基层石灰粉煤灰砂砾混合料156667第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页底基层石灰粉煤灰砂砾混合料157069总厚度56道路填方及挖方工程量填方数量（）挖方数量（）六环主路22.3万1422上庄北路5.2万714合计27.5万2136硬路肩结构与主路采用相同的路面结构。在K6+700～K7+000段设置路面结构排水防渗设施。桥梁工程：本标有K6+012.126通道桥，史家桥河跨河桥及上庄北路分离式立交桥各一座。K6+012.126通道桥主桥宽26m，与被交9m宽道路斜交角度为67.3528°，桥全长24m。上部结构采用一孔16m预制简支宽腹T梁，90cm高T梁共14片，下部结构为重力式桥台及D=1.2m钻孔灌注桩共24棵。桥面结构为11cm厚沥青砼铺装层，防水层及10cm厚砼铺装层。桥梁面积624。第5页共78页第4页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共78页K6+478.085史家桥河桥主桥宽26m，道路中线与规划河底宽9m的史家桥河河道中线交角37.0271°，桥全长88m。上部结构为25+30+25m预制简支T梁共42片，中跨30m梁高1.6m，边跨25m梁高1.4m。下部结构边墩采用重力式桥台及D=1.2m钻孔灌注桩共24棵，4片预应力砼盖梁下设D=1.2m双柱墩共8根，基础采用承台加砼系梁及D=1.5m钻孔灌注桩共8棵。在左右半幅桥间设桥台间挡墙。桥面结构为11cm厚沥青砼铺装层，防水层及10cm厚砼铺装层。桥梁面积2288。K7+281.874上庄北桥跨线桥宽12m，上庄北路中线与六环路中线交角63.2757°，桥全长84m。上部结构为4×20m预制简支T梁共24片，20m梁高1.1m。下部结构边墩采用肋板式桥台，2片预应力砼盖梁下设肋板式柱墩共4根，边墩基础采用承台加砼系梁及D=1.2m钻孔灌注桩共8棵。中墩基础采用承台及D=1.2m钻孔灌注桩共6棵，3片预应力砼盖梁下设D=1.5m双柱墩共3根。桥面结构为9cm厚沥青砼铺装层，防水层及7cm厚砼铺装层。桥梁面积1008。桥梁工程主要工程量名称结构尺寸单位数量第...
