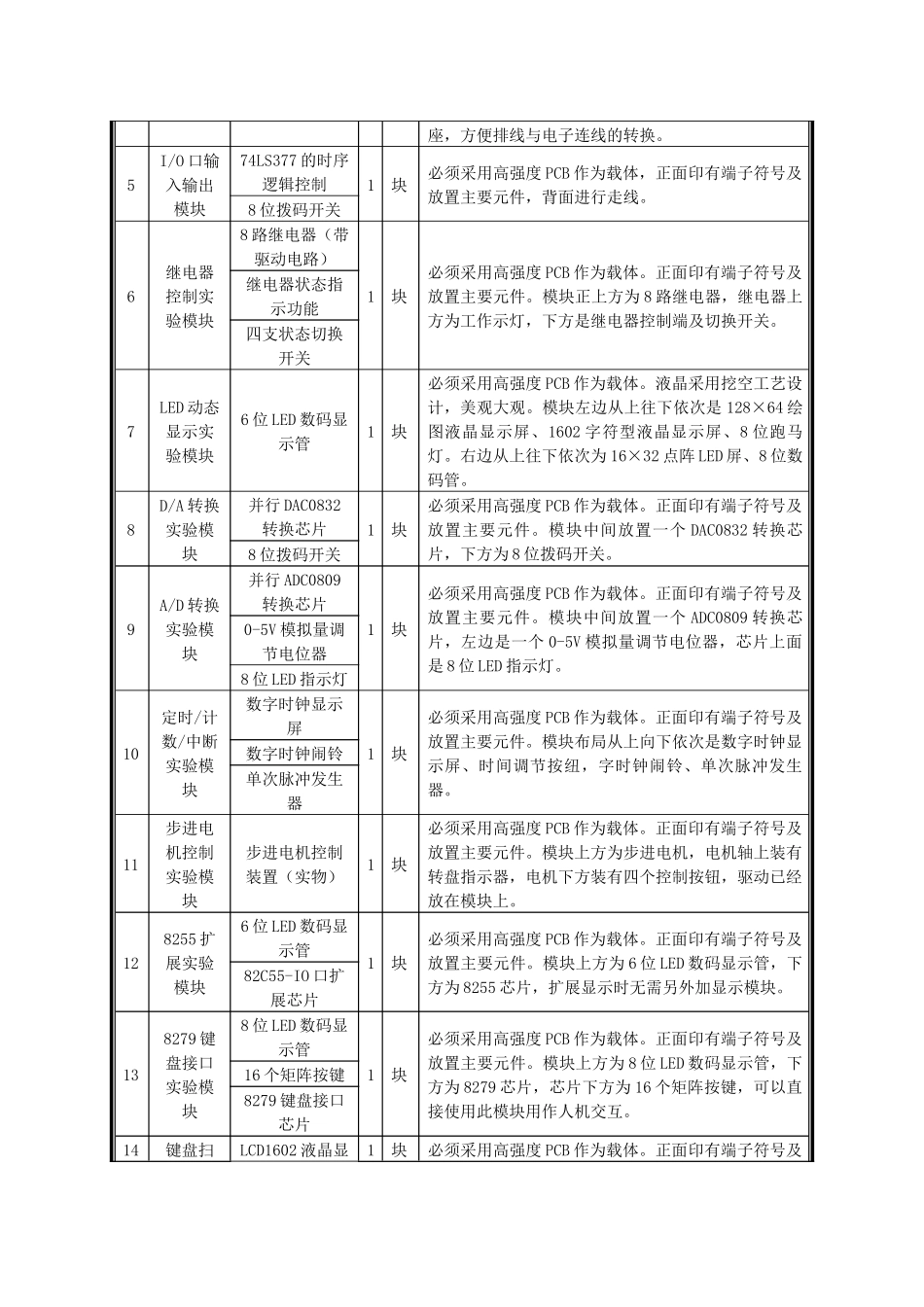

兰溪市职业中等专业学校单片机实训设备配置与技术要求编号：LX201025-A1019采购单位名称：兰溪市职业中等专业学校一、项目参数单片机实训台（22套）设备功能主要包括实训台、单片机实训与开发系统主机模块、电源模块、灯光控制实验模块，I/O输入输出实验模块，继电器控制实验模块，LED动态显示实验模块，D/A转换实验模块，A/D转换实验模块，定时/计数/中断实验模块，定时/计数/中断实验模块，步进电机控制实验模块，8255扩展实验模块，8279键盘接口实验模块，键盘扫描/LCD显示实验模块，大屏幕LCD显示实验模块，I2C总线实验模块，LED点阵汉字实验模块，并入串出/串入并出实验模块、语音实验模块等组成。各个模块资源全部开放。可以做验证性实验，也可以做设计性实验。技术指标：1.输入电源：单相AC220V±10%（50Hz）2.输出电源：DC±12V±5％/0.5ADC5V±5％/1A3.温度：-10～40℃；环境湿度：≤90%（25℃）5.整机功耗：≤0.5kW6.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。市电采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。配置要求：序号名称主要技术指标数量单位备注1实训台1500mm×750mm×1600mm1台铝木结构，实训桌左端为两层式模块放置架，右端可以放置计算机显示器，桌面下方是储物柜，平时不用的实验模块和工具可以放其内。放在模块架上的模块可以灵活放置。2单相电源DC±12V±5％/0.5A1块必须采用铝塑板作为载体，正面印有端子符号及放置主要元件，背面进行走线。电源开关全部放在左边，右边放置电子插座和安全插。每组电源插座上方放置保险丝插座。模块右下方一个二位插排，可以同时挂接二个仪器仪表。DC5V±5％/1A漏电保护开关3单片机主机模块AT89S52芯片1块必须采用高强度PCB作为载体，正面印有端子符号及放置主要元件，背面进行走线。RS232串行通信接口、有源蜂鸣器、在系统下载接口放置在左端，方便右端的电子连线连接。板载ISP在系统下载器RS232通信接口有源蜂鸣器驱动电路4灯光控制实验模块32位四组LED状态指示灯1块必须采用高强度PCB作为载体，正面印有端子符号及放置主要元件，背面进行走线。32位指示灯分为四列放在PCB板上，每个LED灯旁边都有一个电子连接座，方便排线与电子连线的转换。5I/O口输入输出模块74LS377的时序逻辑控制1块必须采用高强度PCB作为载体，正面印有端子符号及放置主要元件，背面进行走线。8位拨码开关6继电器控制实验模块8路继电器（带驱动电路）1块必须采用高强度PCB作为载体。正面印有端子符号及放置主要元件。模块正上方为8路继电器，继电器上方为工作示灯，下方是继电器控制端及切换开关。继电器状态指示功能四支状态切换开关7LED动态显示实验模块6位LED数码显示管1块必须采用高强度PCB作为载体。液晶采用挖空工艺设计，美观大观。模块左边从上往下依次是128×64绘图液晶显示屏、1602字符型液晶显示屏、8位跑马灯。右边从上往下依次为16×32点阵LED屏、8位数码管。8D/A转换实验模块并行DAC0832转换芯片1块必须采用高强度PCB作为载体。正面印有端子符号及放置主要元件。模块中间放置一个DAC0832转换芯片，下方为8位拨码开关。8位拨码开关9A/D转换实验模块并行ADC0809转换芯片1块必须采用高强度PCB作为载体。正面印有端子符号及放置主要元件。模块中间放置一个ADC0809转换芯片，左边是一个0-5V模拟量调节电位器，芯片上面是8位LED指示灯。0-5V模拟量调节电位器8位LED指示灯10定时/计数/中断实验模块数字时钟显示屏1块必须采用高强度PCB作为载体。正面印有端子符号及放置主要元件。模块布局从上向下依次是数字时钟显示屏、时间调节按纽，字时钟闹铃、单次脉冲发生器。数字时钟闹铃单次脉冲发生器11步进电机控制实验模块步进电机控制装置（实物）1块必须采用高强度PCB作为载体。正面印有端子符号及放置主要元件。模块上方为步进电机，电机轴上装有转盘指示器，电机下方装有四个控制按钮，驱动已经放在模块上。128255扩展实验模块6位LED数码显示管1块必须采用高强度PCB作为载体。正面印有端子符号及放置主要元件。模块上方为6位LED数码显示管，下方为8255芯片，扩展显示时无需另外加显示模块。82C...
