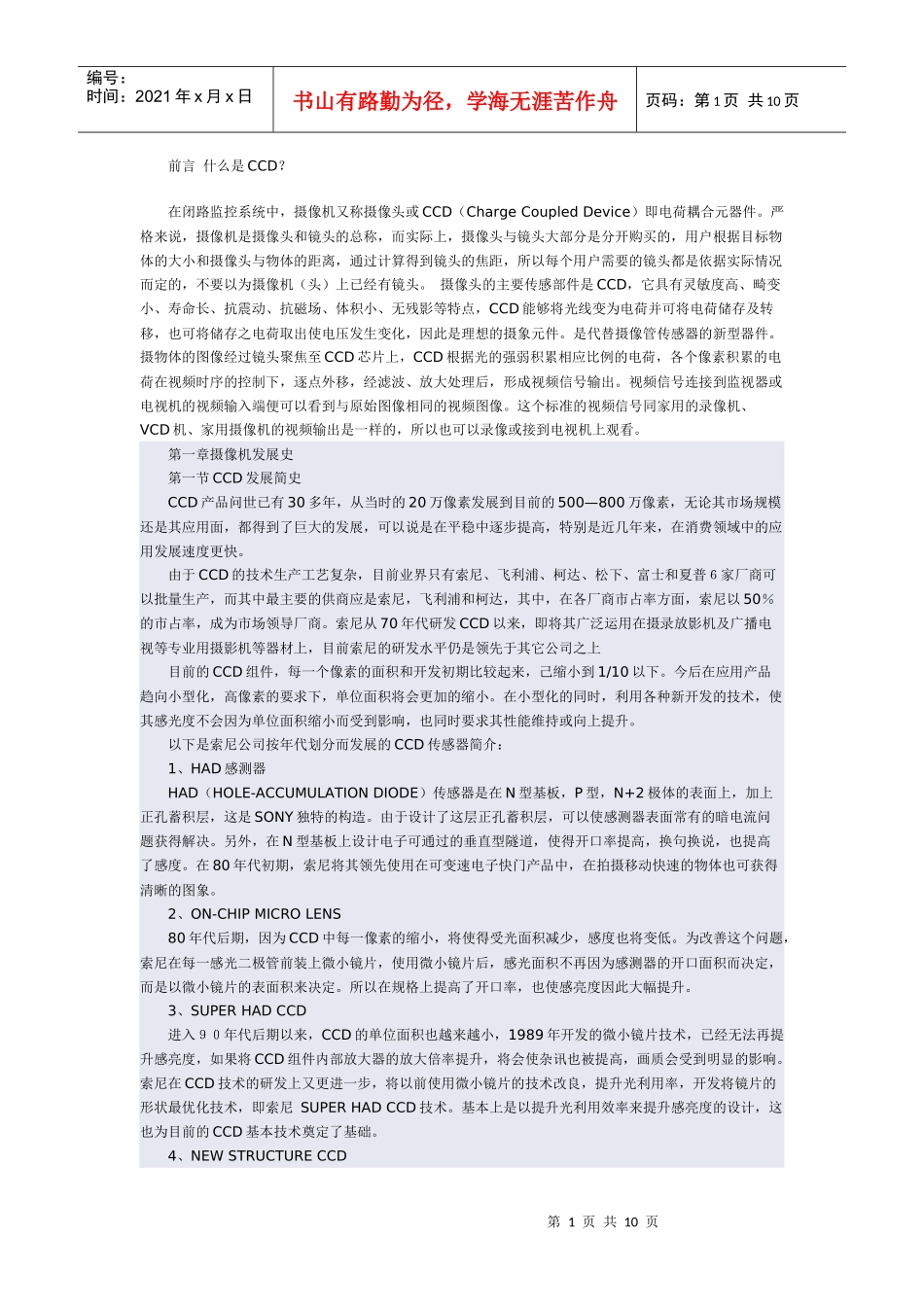

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页前言什么是CCD？在闭路监控系统中，摄像机又称摄像头或CCD（ChargeCoupledDevice）即电荷耦合元器件。严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄象元件。是代替摄像管传感器的新型器件。摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。第一章摄像机发展史第一节CCD发展简史CCD产品问世已有30多年，从当时的20万像素发展到目前的500—800万像素，无论其市场规模还是其应用面，都得到了巨大的发展，可以说是在平稳中逐步提高，特别是近几年来，在消费领域中的应用发展速度更快。由于CCD的技术生产工艺复杂，目前业界只有索尼、飞利浦、柯达、松下、富士和夏普６家厂商可以批量生产，而其中最主要的供商应是索尼，飞利浦和柯达，其中，在各厂商市占率方面，索尼以50％的市占率，成为市场领导厂商。索尼从70年代研发CCD以来，即将其广泛运用在摄录放影机及广播电视等专业用摄影机等器材上，目前索尼的研发水平仍是领先于其它公司之上目前的CCD组件，每一个像素的面积和开发初期比较起来，己缩小到1/10以下。今后在应用产品趋向小型化，高像素的要求下，单位面积将会更加的缩小。在小型化的同时，利用各种新开发的技术，使其感光度不会因为单位面积缩小而受到影响，也同时要求其性能维持或向上提升。以下是索尼公司按年代划分而发展的CCD传感器简介：1、HAD感测器HAD（HOLE-ACCUMULATIONDIODE）传感器是在N型基板，P型，N+2极体的表面上，加上正孔蓄积层，这是SONY独特的构造。由于设计了这层正孔蓄积层，可以使感测器表面常有的暗电流问题获得解决。另外，在N型基板上设计电子可通过的垂直型隧道，使得开口率提高，换句换说，也提高了感度。在80年代初期，索尼将其领先使用在可变速电子快门产品中，在拍摄移动快速的物体也可获得清晰的图象。2、ON-CHIPMICROLENS80年代后期，因为CCD中每一像素的缩小，将使得受光面积减少，感度也将变低。为改善这个问题，索尼在每一感光二极管前装上微小镜片，使用微小镜片后，感光面积不再因为感测器的开口面积而决定，而是以微小镜片的表面积来决定。所以在规格上提高了开口率，也使感亮度因此大幅提升。3、SUPERHADCCD进入９０年代后期以来，CCD的单位面积也越来越小，1989年开发的微小镜片技术，已经无法再提升感亮度，如果将CCD组件内部放大器的放大倍率提升，将会使杂讯也被提高，画质会受到明显的影响。索尼在CCD技术的研发上又更进一步，将以前使用微小镜片的技术改良，提升光利用率，开发将镜片的形状最优化技术，即索尼SUPERHADCCD技术。基本上是以提升光利用效率来提升感亮度的设计，这也为目前的CCD基本技术奠定了基础。4、NEWSTRUCTURECCD第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页在摄影机的光学镜头的光圈F值不断的提升下，进入到摄影机内的斜光就越来越多，使得入射到CCD组件的光无法百分之百的被聚焦到感测器上，而CCD感测器的感度将会降低。１９９８年索尼公司为改善这个问题，将彩色滤光片和遮光膜之间再加上一层内部的镜片。加上这层镜片后可以改善内部的光路，使斜光也可以被聚焦到感光器。而且同时将硅基板和电极间的绝缘层薄膜化，让会造成垂直CCD画面杂讯的...
