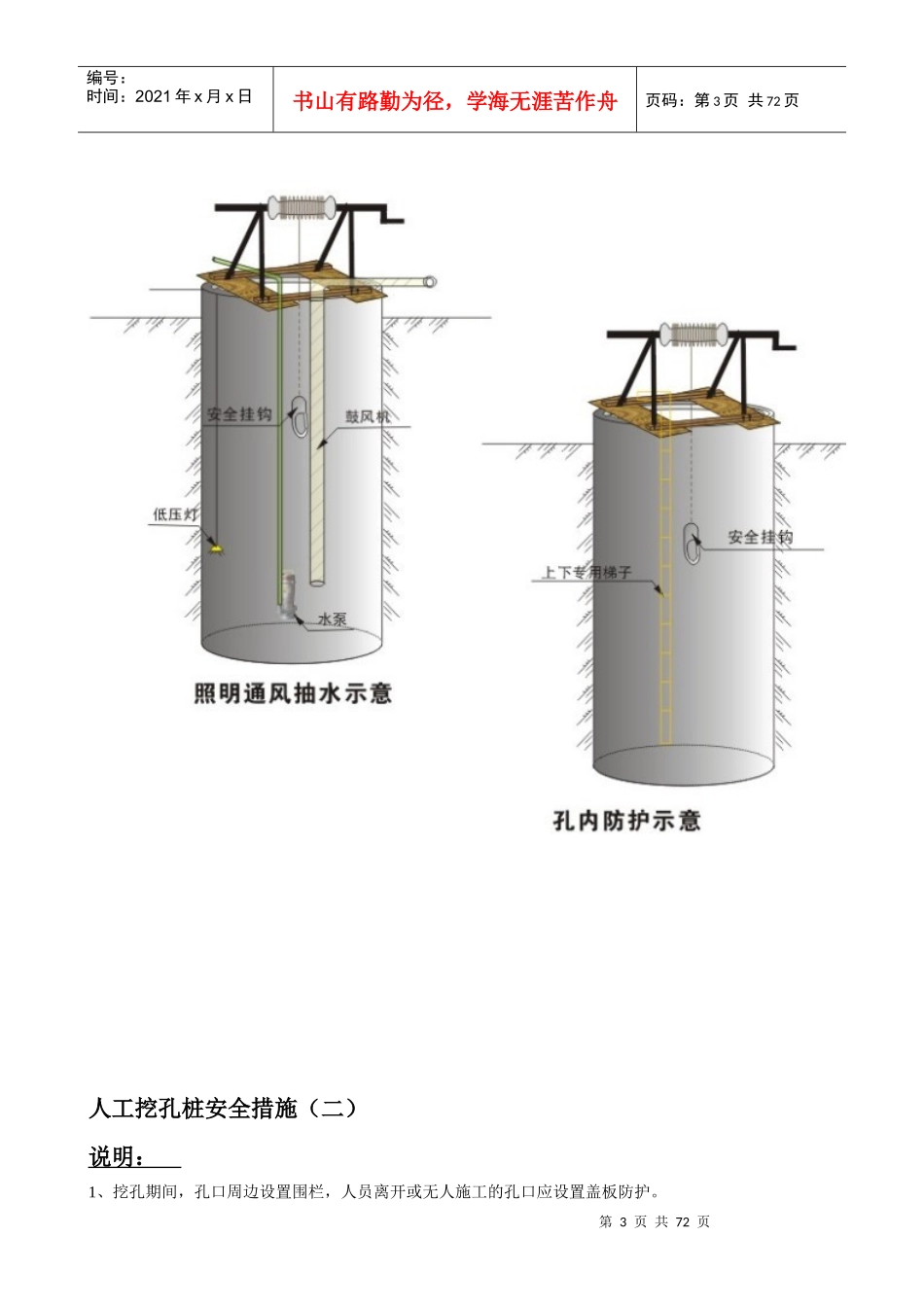

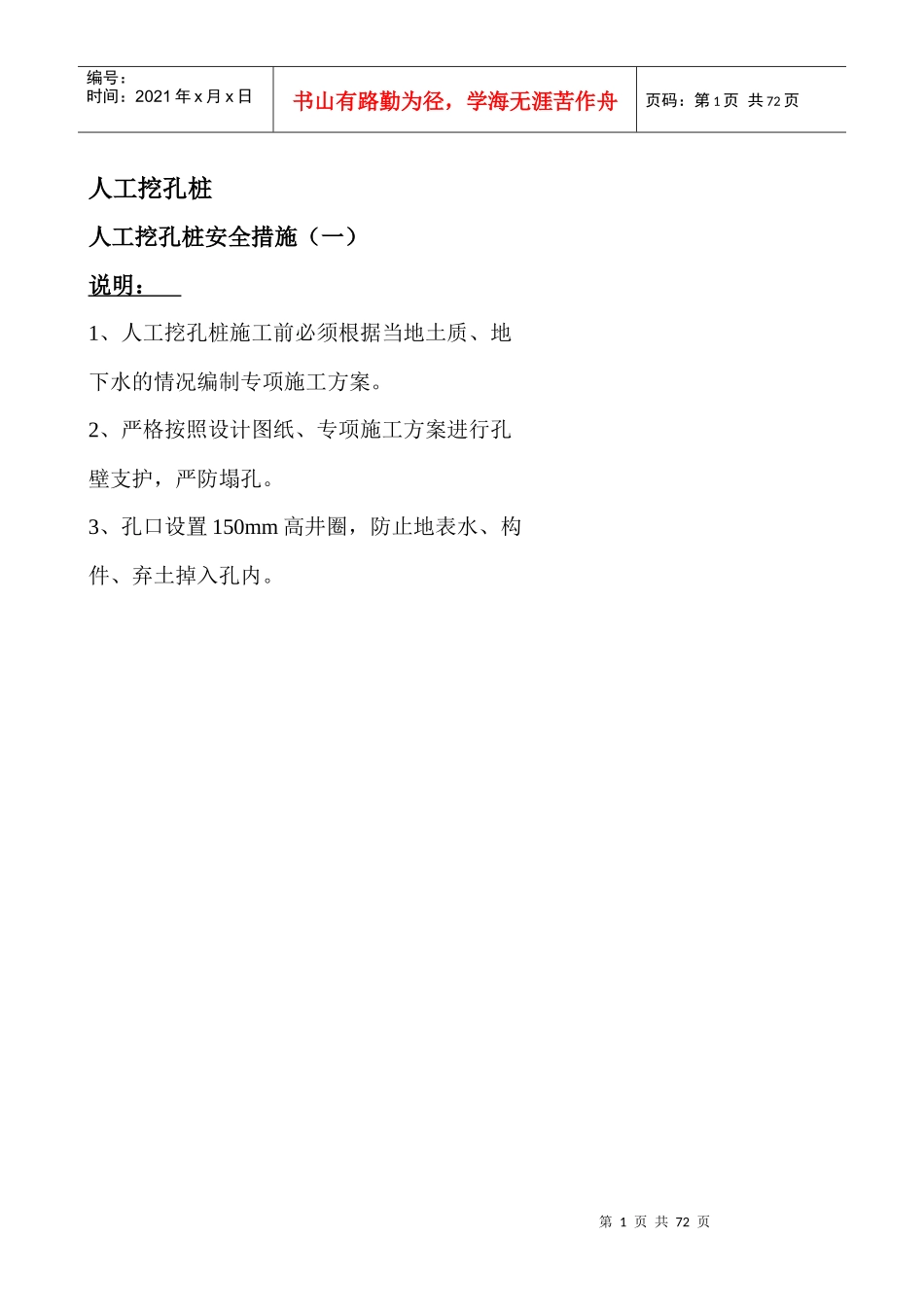

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页人工挖孔桩人工挖孔桩安全措施（一）说明：1、人工挖孔桩施工前必须根据当地土质、地下水的情况编制专项施工方案。2、严格按照设计图纸、专项施工方案进行孔壁支护，严防塌孔。3、孔口设置150mm高井圈，防止地表水、构件、弃土掉入孔内。第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页人工挖孔桩安全措施（二）说明：1、出土的机具、吊绳必须进行安全检查，确保正常后方可使用。2、孔内照明使用低压电源，孔内水泵接装保护零线，设置灵敏可靠的漏电保护器。3、每次下井前必须进行有毒有害气体检测，并对超过5米以上的必须强制性通风送氧。4、人员上下应使用专用爬梯，并配备应急软梯、安全绳。第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页人工挖孔桩安全措施（二）说明：1、挖孔期间，孔口周边设置围栏，人员离开或无人施工的孔口应设置盖板防护。第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页基坑支护·防护（砖胎膜）第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页基坑支护说明：1、基坑支护必须由具有相应资质的施工单位承担，严禁违法分包。2、基坑施工必须执行既定的专项施工方案，包括降排水、支护、土方开挖、环境监测等各个方面。3、基坑施工前，应对基坑周边环境、土质、地下水等情况进行安全评估，编制基坑支护方案，对开挖深度大于5米（含5米）的土方开挖‘支护、降水工程及周边环境和地下管线复杂的应组织专家对方案进行论证。4、对高度大于1.5米的砖胎膜，应严格控制其两侧侧压力，避免胎膜倒塌。第6页共72页第5页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共72页基坑临边防护说明：1、采用钢管搭设全封闭防护栏杆形式，基坑临边防护采用钢管搭设，采用双道护栏形式（下栏杆距离地面0.5m，上栏杆距离地面1.2m，立杆打入地面500－700mm深，立杆露出地面高度1.3m，立杆按照2m的间距设置，立杆与基坑边坡距离不应小于50mm.2、钢管表面涂刷红白或黄黑相间的油漆以示警戒。防护内侧满挂密目式安全网，防护外侧设置200mm高踢脚板，并张挂“当心坠落‘注意安全”的安全警示标志牌。3、基坑排水措施：在防护栏杆外侧设置水沟，采取组织排水。4、基坑周边设置临边防护栏杆，坑内各角落设置上下斜道。坑边严禁堆载及行使载重车辆。第7页共72页第6页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共72页外脚手架落地式脚手架基础说明：1、落地式外脚手架地基部分应垫平夯实，在地基上沿外脚手架长度方向设置50mm厚木脚手板，基础垫板要求符合地方标准。2、在立杆下部150mm处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。3、脚手架四周设置排水沟，采取有组织排水。第8页共72页第7页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共72页外脚手架立面防护说明：1、脚手架的钢管应横平竖直，转角位置的大小横杆不能超过转角200mm，小横杆外露部分应长短均匀。2、脚手架立杆应分布均匀，一般为1500mm，大横杆应保持水平，一般为1800mm，每步脚手架应设置护身栏杆，每隔600mm设置一道。但是根据现场实际一般为900mm。第9页共72页第8页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共72页3、脚手架外侧满挂密目式安全网，网体竖向连接时采取用网眼连接的方式，每个网眼应用16#铁丝与钢管固定连接，网体横向连接时采取搭接方式，搭接长度不得小于200mm。架体转角部位应设置木方作内衬以保证架体转角部分安全网线条的美观。4、脚手架外拍立杆表面刷红白或黄黑相间的油漆，每隔一组或二组剪刀撑设置200mm高踢脚板（具体尺寸见图示），固定在立杆内侧，踢脚板表面刷红白或黄黑相间的警戒色，具体尺寸见图示。外脚手架剪刀撑及横向斜撑的设置说...
