提升机皮带安装使用说明VIP免费

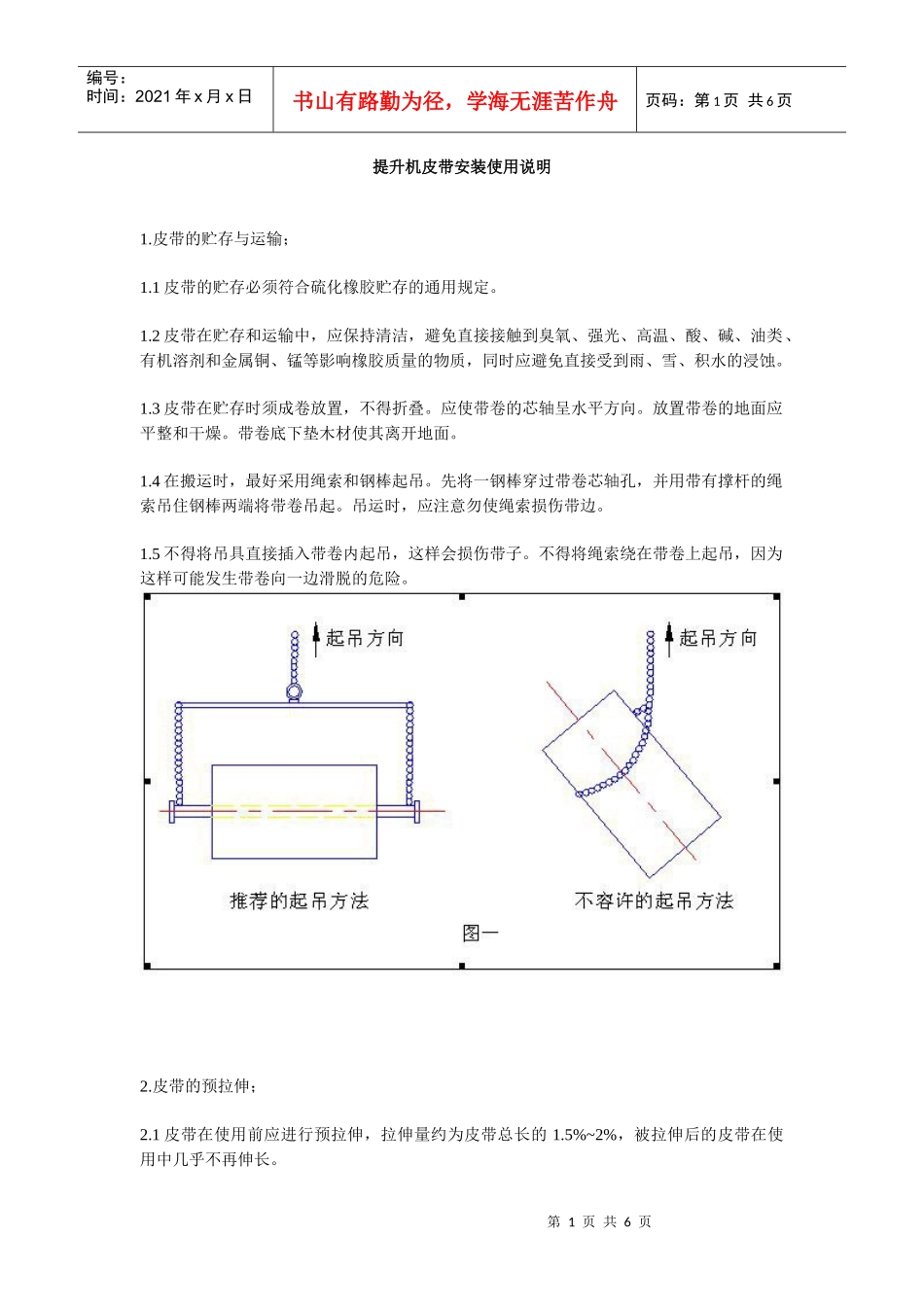

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页提升机皮带安装使用说明1.皮带的贮存与运输；1.1皮带的贮存必须符合硫化橡胶贮存的通用规定。1.2皮带在贮存和运输中，应保持清洁，避免直接接触到臭氧、强光、高温、酸、碱、油类、有机溶剂和金属铜、锰等影响橡胶质量的物质，同时应避免直接受到雨、雪、积水的浸蚀。1.3皮带在贮存时须成卷放置，不得折叠。应使带卷的芯轴呈水平方向。放置带卷的地面应平整和干燥。带卷底下垫木材使其离开地面。1.4在搬运时，最好采用绳索和钢棒起吊。先将一钢棒穿过带卷芯轴孔，并用带有撑杆的绳索吊住钢棒两端将带卷吊起。吊运时，应注意勿使绳索损伤带边。1.5不得将吊具直接插入带卷内起吊，这样会损伤带子。不得将绳索绕在带卷上起吊，因为这样可能发生带卷向一边滑脱的危险。2.皮带的预拉伸；2.1皮带在使用前应进行预拉伸，拉伸量约为皮带总长的1.5%~2%，被拉伸后的皮带在使用中几乎不再伸长。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.2皮带预拉伸可以采取图二所示方法进行拉伸。2.3皮带预拉伸也可以采取图三所示方法进行拉伸。2.4图四所示拉伸方法在预拉伸时是两点受力，不但不能将皮带完全拉伸，而且可能将两联接孔拉撕掉。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3.畚斗的安装：3.1在皮带被预拉伸之后，再在皮带上按照设计要求的距离尺寸进行冲孔，而且孔的尺寸应稍大于畚斗螺钉尺寸。3.2在皮带上安装畚斗，将畚斗螺钉完全紧固，螺钉尾部不得露出皮带平面。如果螺钉尾部露出皮带平面，而头轮、尾轮均为光轮，运行一段时间后，会引起螺钉发热导致孔周围的面胶剥落和螺钉被拉松等现象，甚至于会掉畚斗。3.3畚斗的安装如图五所示。3.4皮带接头处的畚斗应在接头接好后安装。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页4.皮带的接头方式；4.1皮带的接头通常为搭接式，见图六。采用搭接式接头时，应确保接头处螺钉的联接强度，必要时应予以加强。根据皮带的宽度不同，连接螺钉在宽度方向上的间隔应在50mm~60mm之间。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页4.2当采用搭接式接头时，畚斗尽量不要装在接头受力的螺钉上。因为接头处为双层皮带，装畚斗时螺钉的尾部会露出皮带，在经过头尾轮时，会受到摩擦引起接头处的螺钉松动、螺钉尾部的一层皮带孔处被拉穿、甚至于掉斗。4.3当皮带受力较大时，推荐采用图七所示形式接头。这种接头方式可以承受较大的拉力，而皮带不会被拉断。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页5.使用过程中的注意事项；5.1如果工况环境需要耐油、耐酸碱、耐高温，皮带应作相应的胶料配方调整，以确保皮带的使用寿命。5.2在首次使用时，应跟踪检查皮带的拉伸情况，进行适当的调节，确保运行正常。5.3运行了20个小时左右，停机检查畚斗螺钉和接头处的螺钉有无松动现象，并予以及时紧固。5.4连续运行一周后，须再次检查、调节一次。以后在使用中应作定期检查和保养。
