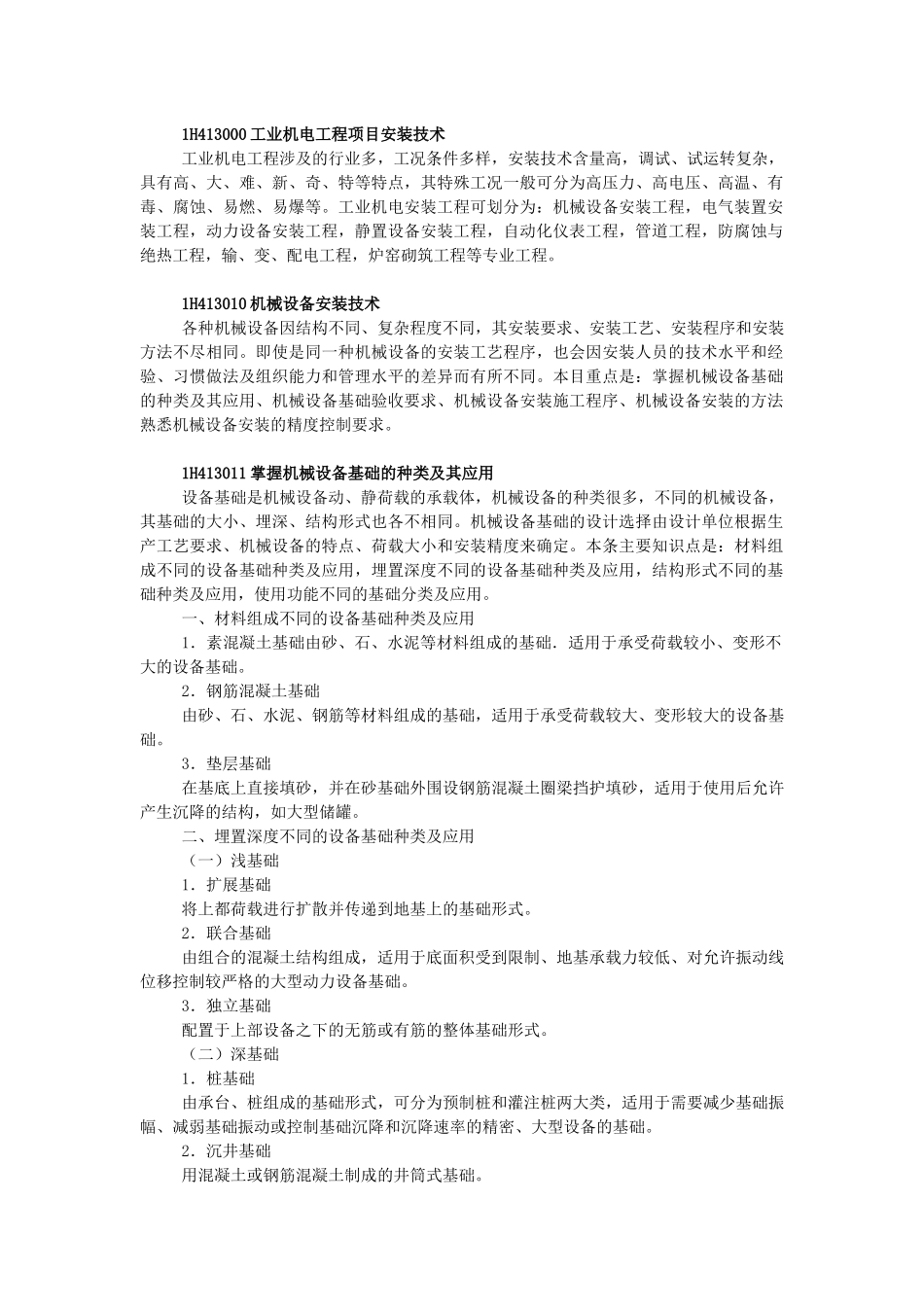

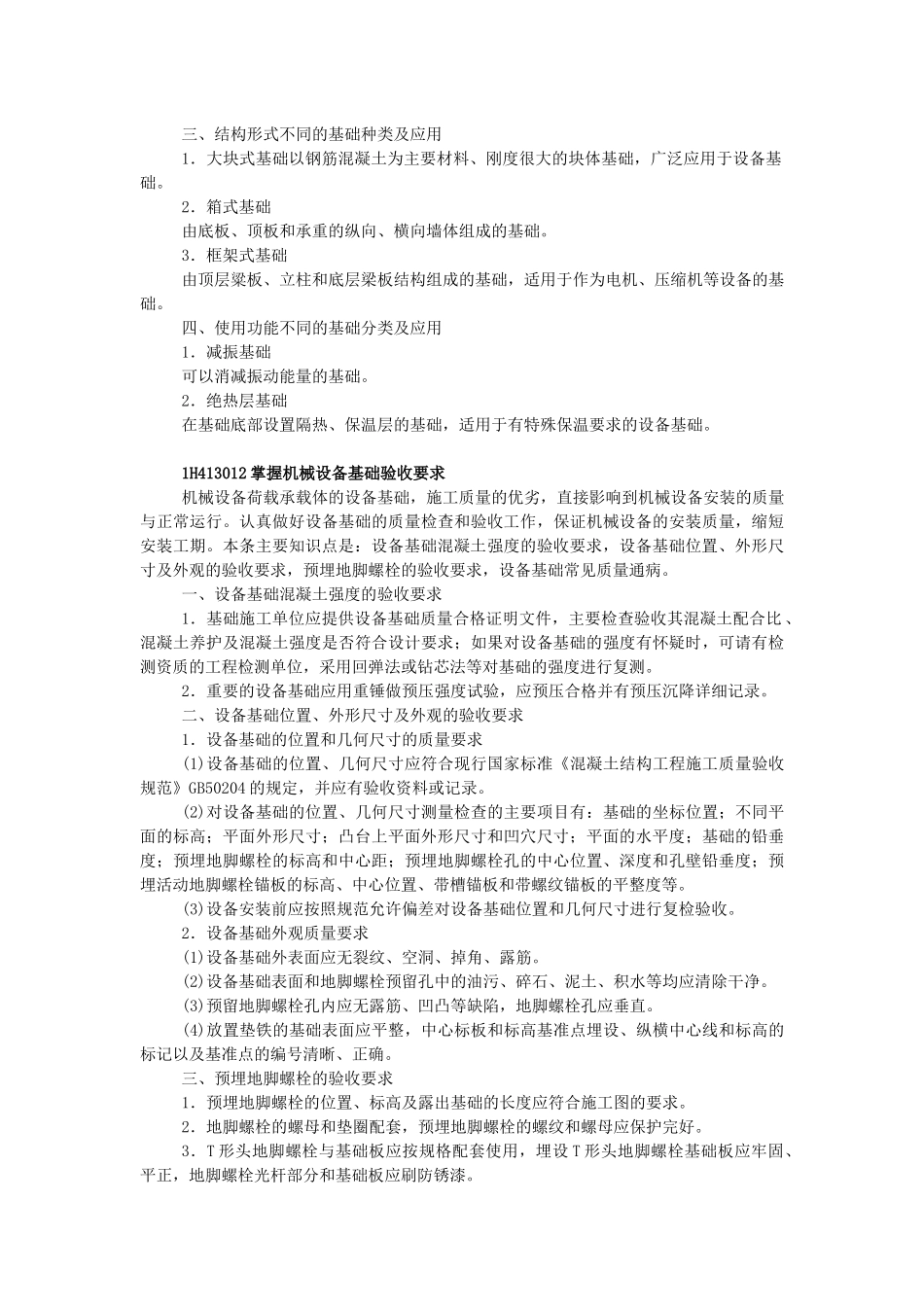

1H413000工业机电工程项目安装技术工业机电工程涉及的行业多，工况条件多样，安装技术含量高，调试、试运转复杂，具有高、大、难、新、奇、特等特点，其特殊工况一般可分为高压力、高电压、高温、有毒、腐蚀、易燃、易爆等。工业机电安装工程可划分为：机械设备安装工程，电气装置安装工程，动力设备安装工程，静置设备安装工程，自动化仪表工程，管道工程，防腐蚀与绝热工程，输、变、配电工程，炉窑砌筑工程等专业工程。1H413010机械设备安装技术各种机械设备因结构不同、复杂程度不同，其安装要求、安装工艺、安装程序和安装方法不尽相同。即使是同一种机械设备的安装工艺程序，也会因安装人员的技术水平和经验、习惯做法及组织能力和管理水平的差异而有所不同。本目重点是：掌握机械设备基础的种类及其应用、机械设备基础验收要求、机械设备安装施工程序、机械设备安装的方法熟悉机械设备安装的精度控制要求。1H413011掌握机械设备基础的种类及其应用设备基础是机械设备动、静荷载的承载体，机械设备的种类很多，不同的机械设备，其基础的大小、埋深、结构形式也各不相同。机械设备基础的设计选择由设计单位根据生产工艺要求、机械设备的特点、荷载大小和安装精度来确定。本条主要知识点是：材料组成不同的设备基础种类及应用，埋置深度不同的设备基础种类及应用，结构形式不同的基础种类及应用，使用功能不同的基础分类及应用。一、材料组成不同的设备基础种类及应用1．素混凝土基础由砂、石、水泥等材料组成的基础．适用于承受荷载较小、变形不大的设备基础。2．钢筋混凝土基础由砂、石、水泥、钢筋等材料组成的基础，适用于承受荷载较大、变形较大的设备基础。3．垫层基础在基底上直接填砂，并在砂基础外围设钢筋混凝土圈梁挡护填砂，适用于使用后允许产生沉降的结构，如大型储罐。二、埋置深度不同的设备基础种类及应用（一）浅基础1．扩展基础将上都荷载进行扩散并传递到地基上的基础形式。2．联合基础由组合的混凝土结构组成，适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。3．独立基础配置于上部设备之下的无筋或有筋的整体基础形式。（二）深基础1．桩基础由承台、桩组成的基础形式，可分为预制桩和灌注桩两大类，适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。2．沉井基础用混凝土或钢筋混凝土制成的井筒式基础。三、结构形式不同的基础种类及应用1．大块式基础以钢筋混凝土为主要材料、刚度很大的块体基础，广泛应用于设备基础。2．箱式基础由底板、顶板和承重的纵向、横向墙体组成的基础。3．框架式基础由顶层粱板、立柱和底层梁板结构组成的基础，适用于作为电机、压缩机等设备的基础。四、使用功能不同的基础分类及应用1．减振基础可以消减振动能量的基础。2．绝热层基础在基础底部设置隔热、保温层的基础，适用于有特殊保温要求的设备基础。1H413012掌握机械设备基础验收要求机械设备荷载承载体的设备基础，施工质量的优劣，直接影响到机械设备安装的质量与正常运行。认真做好设备基础的质量检查和验收工作，保证机械设备的安装质量，缩短安装工期。本条主要知识点是：设备基础混凝土强度的验收要求，设备基础位置、外形尺寸及外观的验收要求，预埋地脚螺栓的验收要求，设备基础常见质量通病。一、设备基础混凝土强度的验收要求1．基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求；如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。2．重要的设备基础应用重锤做预压强度试验，应预压合格并有预压沉降详细记录。二、设备基础位置、外形尺寸及外观的验收要求1．设备基础的位置和几何尺寸的质量要求(1)设备基础的位置、几何尺寸应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定，并应有验收资料或记录。(2)对设备基础的位置、几何尺寸测量检查的主要项目有：基础的坐标位置；不同平面的标高；平面外形尺寸；凸台上平面外形尺寸和...
