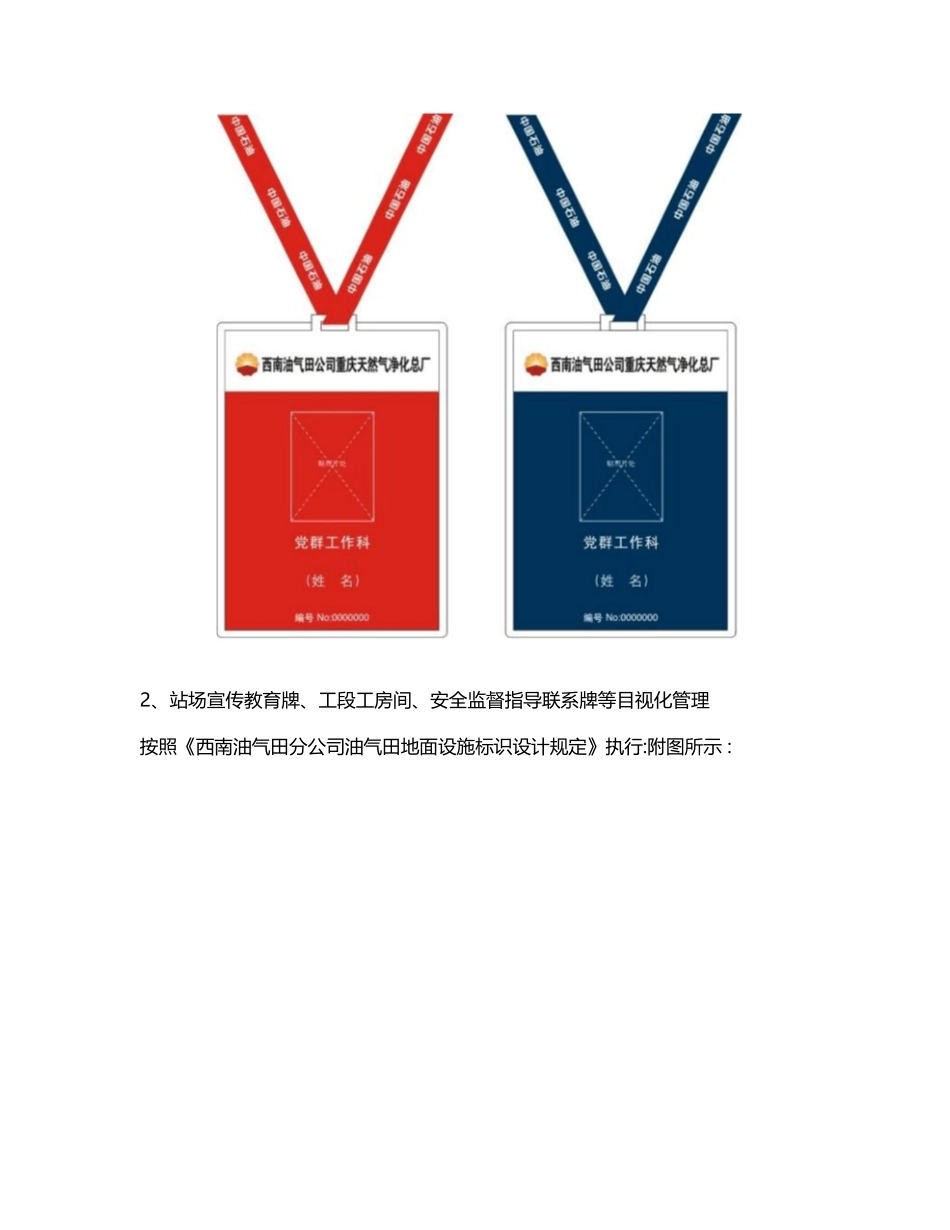

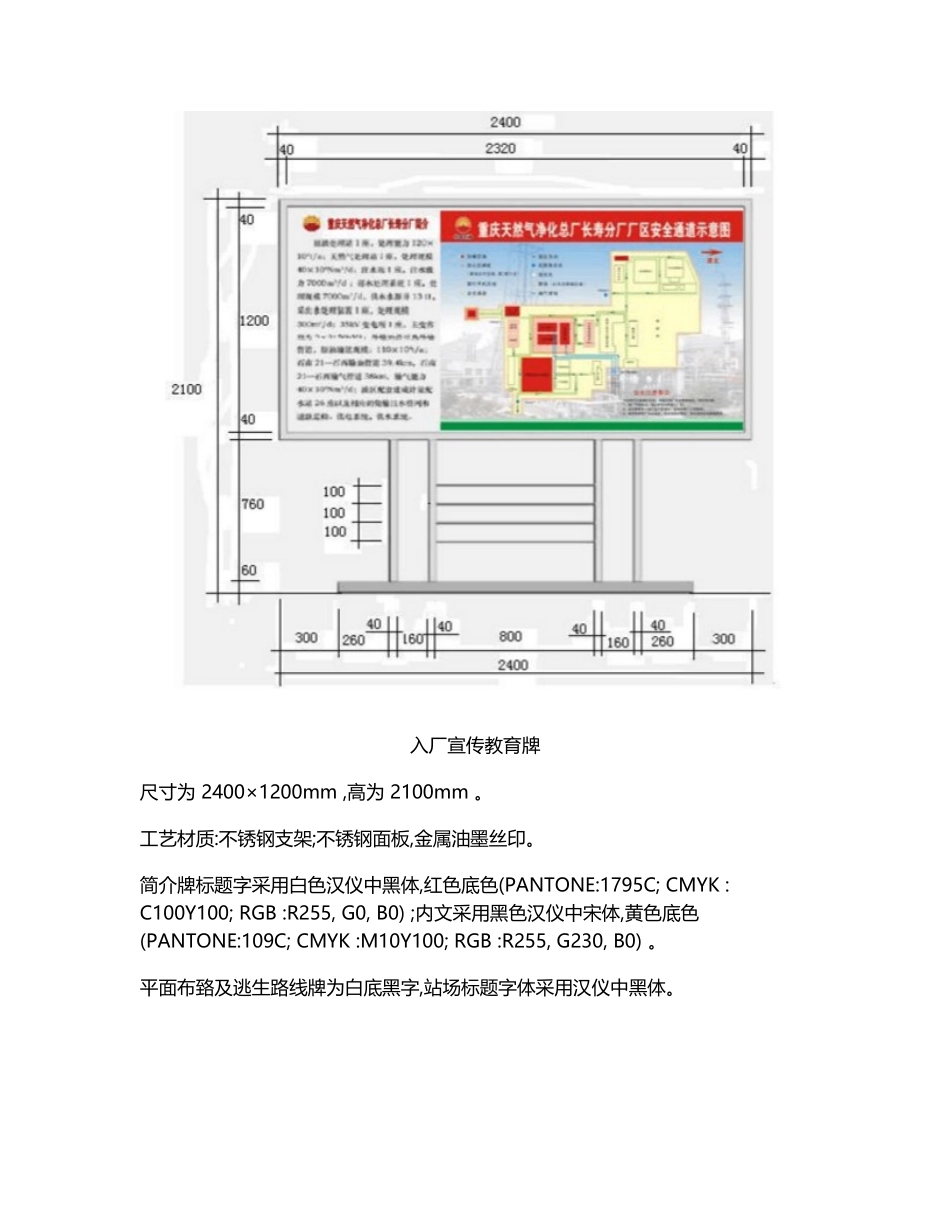

中石油目视化管理方案重庆天然气净化总厂目视化管理方案(2015年修订)为进一步做好总厂目视化管理工作,提升生产作业现场规范化管理水平,根据《中国石油天然气集团公司安全目视化管理规范》、《中国石油天然气集团公司企业形象识别系统手册》、《西南油气田分公司安全目视化管理规定》等有关规定以及《安全标志及使用导则》(GB2894、)、《安全色》(GB2893)等技术规范,结合总厂现场实际,在原版目视化管理方案的基础上进行了修订和完善,现予以发布,请各单位结合实际,参照执行。本方案由三部分组成,其中“第一部分:公共标识目视化管理方案”由党群工作科负责修订;“第二部分:设备设施目视化管理方案”由设备管理科负责修订;“第三部分:现场安全管理目视化方案”由质量安全环保科负责修订,各单位在执行过程如有任何意见或建议,可与相关部门联系,以便下次修订。第一部分公共标识目视化管理方案1、人员目视化管理机关员工佩戴工作证,如下图所示2、站场宣传教育牌、工段工房间、安全监督指导联系牌等目视化管理按照《西南油气田分公司油气田地面设施标识设计规定》执行:附图所示:入厂宣传教育牌尺寸为2400×1200mm,高为2100mm。工艺材质:不锈钢支架;不锈钢面板,金属油墨丝印。简介牌标题字采用白色汉仪中黑体,红色底色(PANTONE:1795C;CMYK:C100Y100;RGB:R255,G0,B0);内文采用黑色汉仪中宋体,黄色底色(PANTONE:109C;CMYK:M10Y100;RGB:R255,G230,B0)。平面布臵及逃生路线牌为白底黑字,站场标题字体采用汉仪中黑体。工段工作房标识图例工作房外门右侧墙面设臵注明房间功能、名称的标识牌,标识牌尺寸450×300mm,中心高度为1.7m,距墙边200mm,字高70mm;内门标识牌设臵在门体上方居中位臵,内门标牌尺寸300×150mm,中心高度为1.7m,字高50mm。标识牌均为蓝底白字,蓝色色号:PANTONE:3005C;CMYK:C100M30;RGB:R5,G113,B176,字体均为白色汉仪中黑体。工艺材质:不锈钢板金属油墨丝印。安全联系人目视化标识牌规格尺寸:420×300mm,工艺材质:不锈钢板,字和标识采用金属油墨丝印,插板采用压克力雕刻,粘贴成型。安装高度:牌底距地面1.6m,安装位臵:值班室外墙。栏目数视各单位具体情况而定。3、员工餐厅目视化管理独栋建筑物入口处应为:标识+名称。底色应为蓝色,色号C100M30,字体为黑体白色。指示牌大小应根据建筑物门楣的大小而定。玻璃门上应粘贴标识和防撞条,如下图所示:4、办公区域目视化管理4.1门牌:安装于门楣外墙处,与墙面垂直注意:落款应由标识+重庆天然气净化总厂+分厂(单位)名称4.2洗手间4.3楼层指示:内容为:标识+重庆天然气净化总厂+分厂(单位)名称+楼层4.4楼层分布图:内容为标识+重庆天然气净化总厂+分厂(单位)名称4.5办公用品:5、环境目视化管理5.1环境提示牌此牌也可作为其他宣传牌使用(临时性或特定宣传除外),内容为标识+重庆天然气净化总厂+分厂(单位)名称,主题内容各分厂(单位)自定。5.2室内、外标语标语色彩可根据企业色彩系统进行选择。5.3外来人员登记处落款为:标识+重庆天然气净化总厂+分厂(单位)名称6、本方案未列出部分,请参照《中国石油天然气集团公司视觉形象识别系统》执行。第二部分设备设施目视化管理方案1、设备设施安全目视化1.1设备涂色及标识1.1.1储罐类设备储罐类设备表面涂色为银白色。1.1.1.1储罐标识采用竖式组合,标识内容为:中石油宝石花、设备名称及位号,标识上沿位于距离罐顶面以下1/4位臵;球罐标识(文字)下沿位于球罐中心线以上200mm位臵。1.1.1.2直径大于1.2m(含1.2m)小于2m并高度大于5m,宝石花高度均为300mm;1.1.1.3直径10m以下2m以上(含2m)罐体:宝石花高度均为500mm;1.1.1.4直径10m以上(含10m)至15m以下罐体:宝石花高度均为800mm;1.1.1.5直径15m以上(含15m)罐体:宝石花高度均为1000mm。图1储罐设备标识图例1.1.1.6设备名称及位号字体颜色为黑色,字体为汉仪中黑体,字体大小详见表1。表1名称及位号标识字体大小规定1.1.1.7直径小于1200mm的储罐设备,其标识不含宝石花,字体颜色及大小见1.1.1.6。1.1.2塔类设备塔类设备表面涂色为银白色。1.1.2.1塔类设备标识采用竖式组合,标识上沿位于距离塔顶面以下1/4位臵。1.1.2.2属特种设备的塔类设备标识内容为:中石油宝石花、设...
