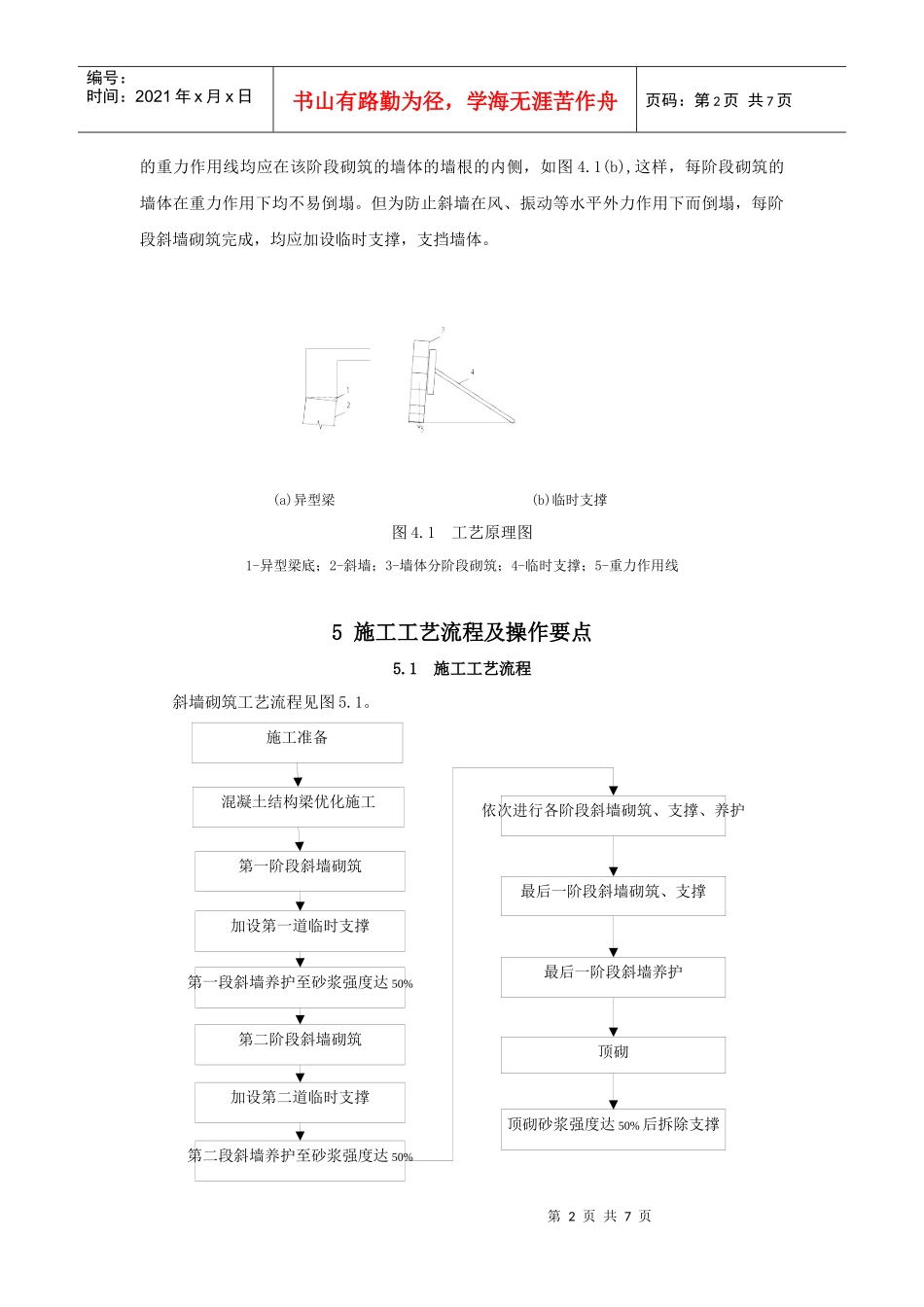

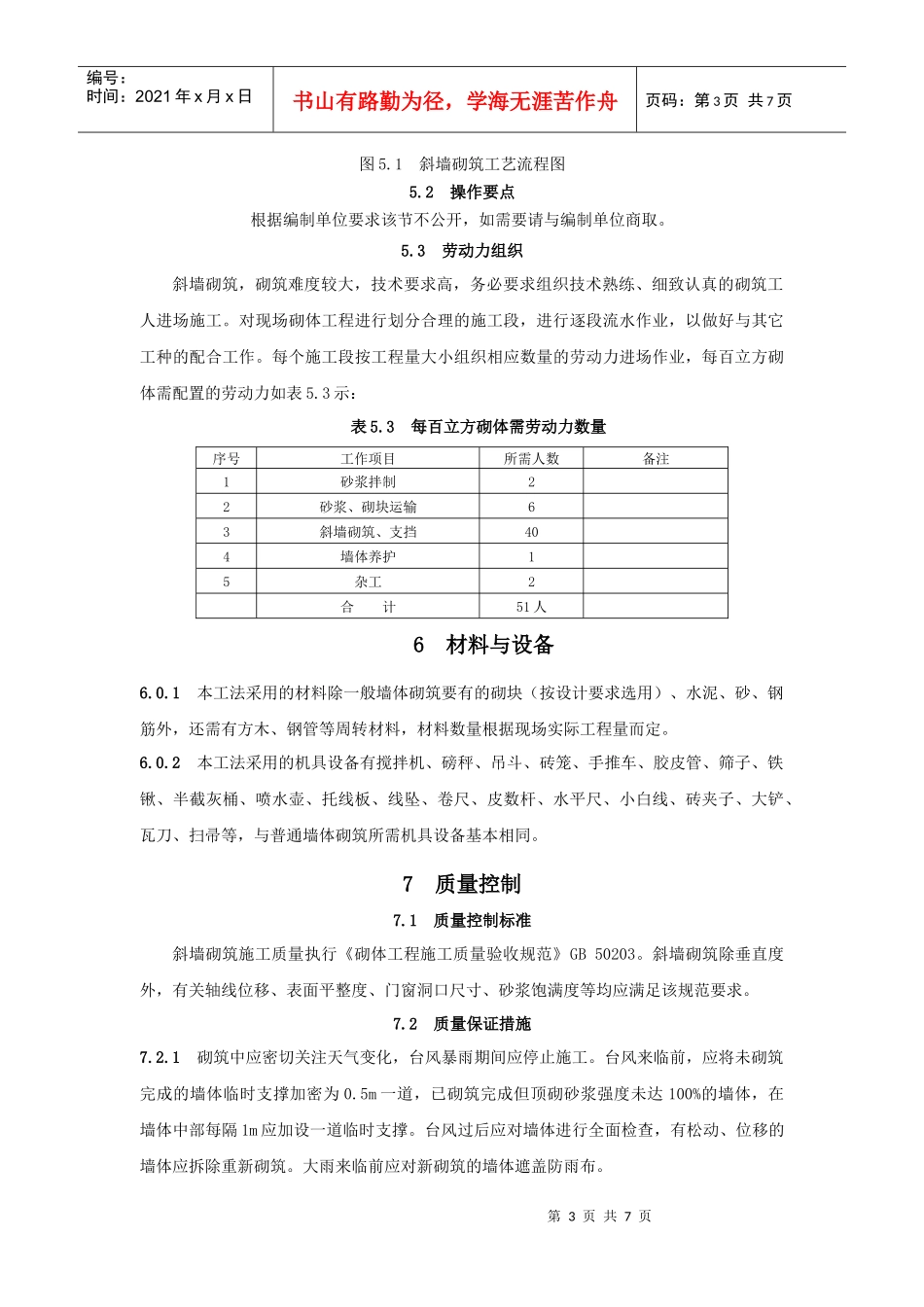

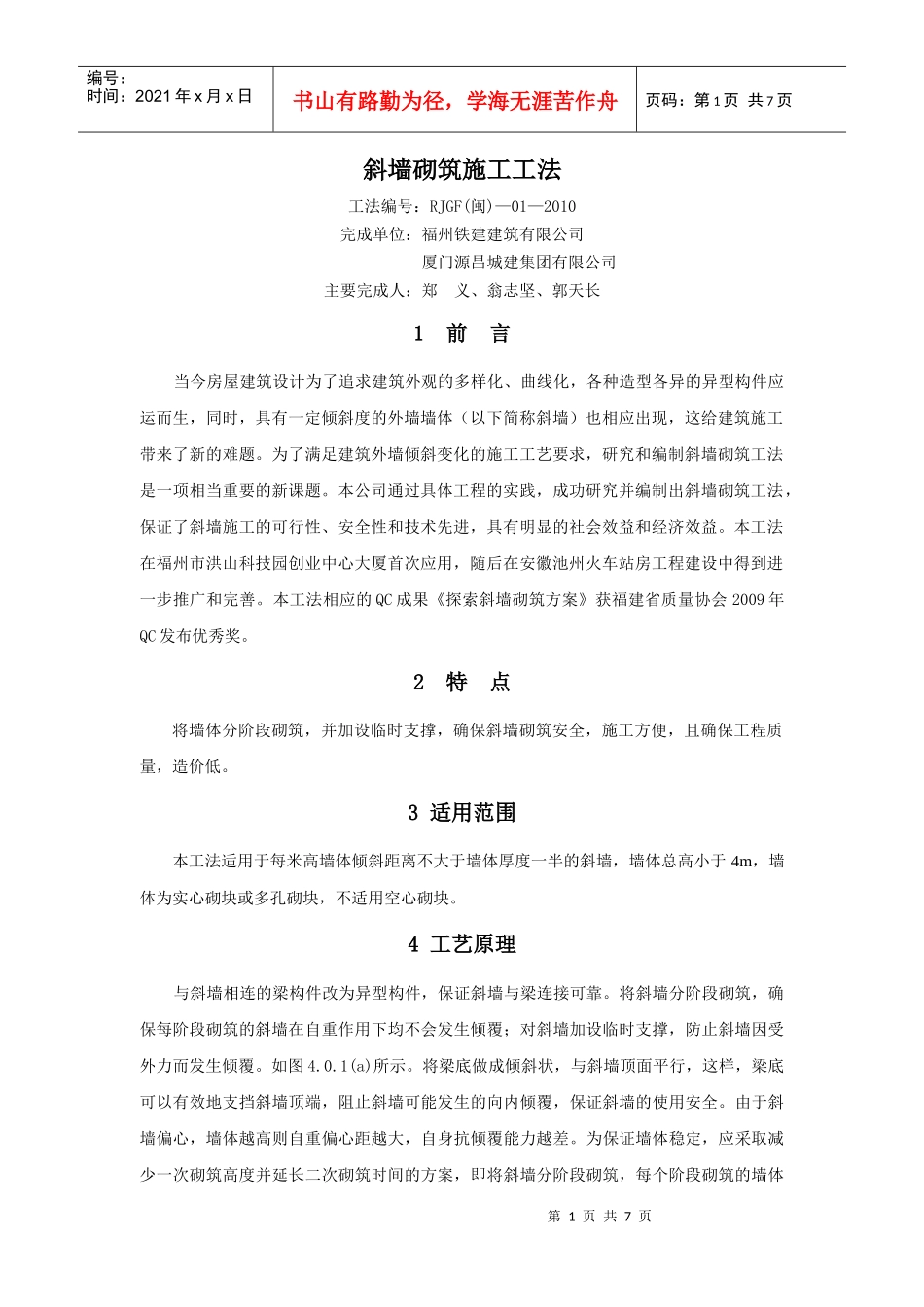

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页斜墙砌筑施工工法工法编号：RJGF(闽)—01—2010完成单位：福州铁建建筑有限公司厦门源昌城建集团有限公司主要完成人：郑义、翁志坚、郭天长1前言当今房屋建筑设计为了追求建筑外观的多样化、曲线化，各种造型各异的异型构件应运而生，同时，具有一定倾斜度的外墙墙体（以下简称斜墙）也相应出现，这给建筑施工带来了新的难题。为了满足建筑外墙倾斜变化的施工工艺要求，研究和编制斜墙砌筑工法是一项相当重要的新课题。本公司通过具体工程的实践，成功研究并编制出斜墙砌筑工法，保证了斜墙施工的可行性、安全性和技术先进，具有明显的社会效益和经济效益。本工法在福州市洪山科技园创业中心大厦首次应用，随后在安徽池州火车站房工程建设中得到进一步推广和完善。本工法相应的QC成果《探索斜墙砌筑方案》获福建省质量协会2009年QC发布优秀奖。2特点将墙体分阶段砌筑，并加设临时支撑，确保斜墙砌筑安全，施工方便，且确保工程质量，造价低。3适用范围本工法适用于每米高墙体倾斜距离不大于墙体厚度一半的斜墙，墙体总高小于4m，墙体为实心砌块或多孔砌块，不适用空心砌块。4工艺原理与斜墙相连的梁构件改为异型构件，保证斜墙与梁连接可靠。将斜墙分阶段砌筑，确保每阶段砌筑的斜墙在自重作用下均不会发生倾覆；对斜墙加设临时支撑，防止斜墙因受外力而发生倾覆。如图4.0.1(a)所示。将梁底做成倾斜状，与斜墙顶面平行，这样，梁底可以有效地支挡斜墙顶端，阻止斜墙可能发生的向内倾覆，保证斜墙的使用安全。由于斜墙偏心，墙体越高则自重偏心距越大，自身抗倾覆能力越差。为保证墙体稳定，应采取减少一次砌筑高度并延长二次砌筑时间的方案，即将斜墙分阶段砌筑，每个阶段砌筑的墙体第2页共7页第1页共7页混凝土结构梁优化施工第一阶段斜墙砌筑加设第一道临时支撑第一段斜墙养护至砂浆强度达50%第二阶段斜墙砌筑加设第二道临时支撑第二段斜墙养护至砂浆强度达50%依次进行各阶段斜墙砌筑、支撑、养护最后一阶段斜墙砌筑、支撑最后一阶段斜墙养护顶砌顶砌砂浆强度达50%后拆除支撑施工准备编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页的重力作用线均应在该阶段砌筑的墙体的墙根的内侧，如图4.1(b),这样，每阶段砌筑的墙体在重力作用下均不易倒塌。但为防止斜墙在风、振动等水平外力作用下而倒塌，每阶段斜墙砌筑完成，均应加设临时支撑，支挡墙体。(a)异型梁(b)临时支撑图4.1工艺原理图1-异型梁底；2-斜墙；3-墙体分阶段砌筑；4-临时支撑；5-重力作用线5施工工艺流程及操作要点5.1施工工艺流程斜墙砌筑工艺流程见图5.1。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图5.1斜墙砌筑工艺流程图5.2操作要点根据编制单位要求该节不公开，如需要请与编制单位商取。5.3劳动力组织斜墙砌筑，砌筑难度较大，技术要求高，务必要求组织技术熟练、细致认真的砌筑工人进场施工。对现场砌体工程进行划分合理的施工段，进行逐段流水作业，以做好与其它工种的配合工作。每个施工段按工程量大小组织相应数量的劳动力进场作业，每百立方砌体需配置的劳动力如表5.3示：表5.3每百立方砌体需劳动力数量序号工作项目所需人数备注1砂浆拌制22砂浆、砌块运输63斜墙砌筑、支挡404墙体养护15杂工2合计51人6材料与设备6.0.1本工法采用的材料除一般墙体砌筑要有的砌块（按设计要求选用）、水泥、砂、钢筋外，还需有方木、钢管等周转材料，材料数量根据现场实际工程量而定。6.0.2本工法采用的机具设备有搅拌机、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、卷尺、皮数杆、水平尺、小白线、砖夹子、大铲、瓦刀、扫帚等，与普通墙体砌筑所需机具设备基本相同。7质量控制7.1质量控制标准斜墙砌筑施工质量执行《砌体工程施工质量验收规范》GB50203。斜墙砌筑除垂直度外，有关轴线位移、表面平整度、门窗洞口尺寸、砂浆饱满度等均应满足该规范要求。7.2质量保证措施7.2.1砌筑中应密切关注天气变化，台风暴雨期间应停...
