数字站用交直流一体化招标技术规范(南网要求版)VIP专享VIP免费

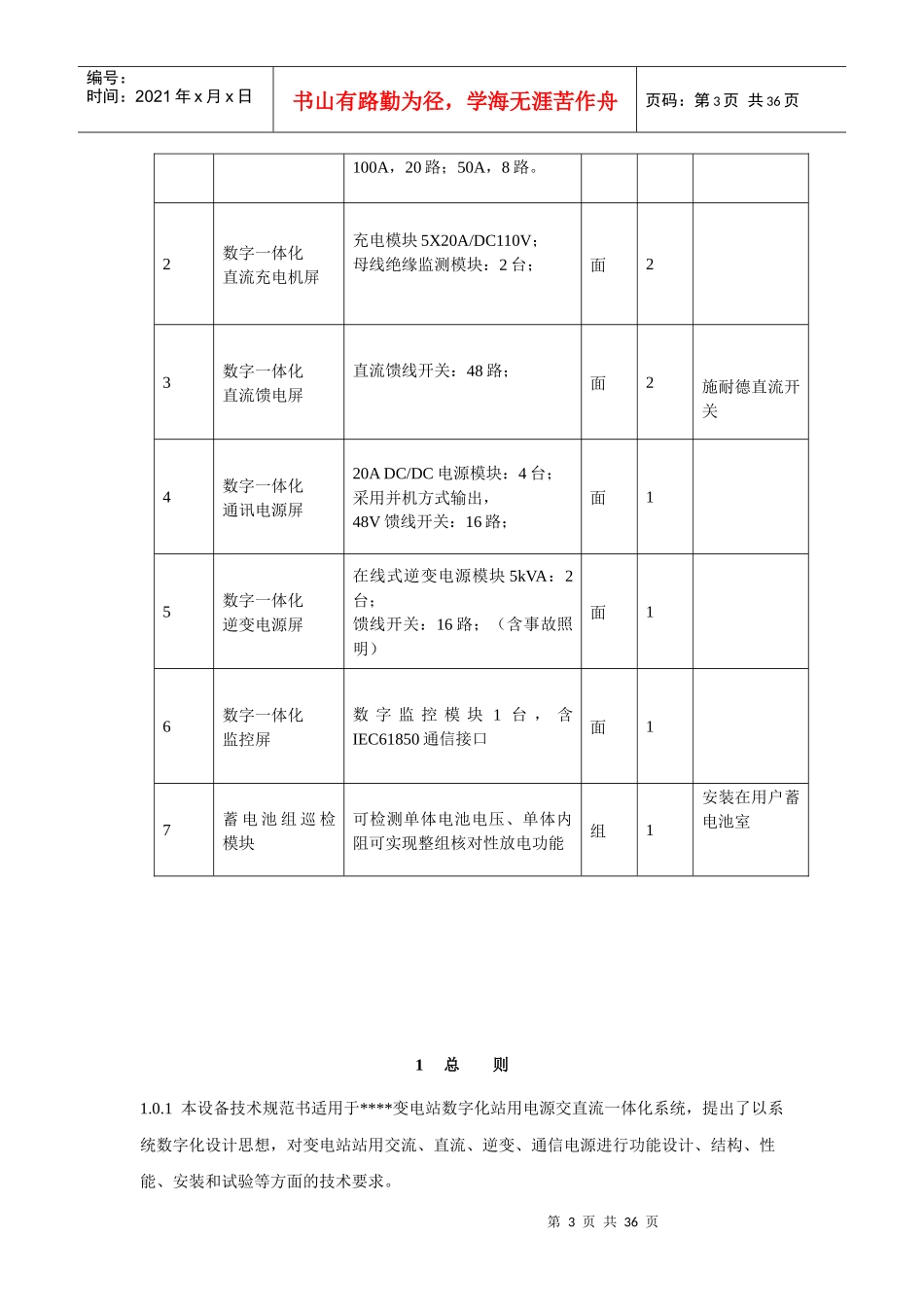

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页数字化站用电源交直流一体化系统技术规范书第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页目录1．总则2．技术要求3．设备规范4．供货范围5．技术服务6．买方工作7．工作安排8．备品备件及专用工具9．质量保证和试验10．包装、运输和储存附录供货范围及数量序号名称规格单位数量备注1数字化交流所用电源屏AC380V、2路400A进线交流馈线开关：200A，2路；面4施耐德开关第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页100A，20路；50A，8路。2数字一体化直流充电机屏充电模块5X20A/DC110V；母线绝缘监测模块：2台；面23数字一体化直流馈电屏直流馈线开关：48路；面2施耐德直流开关4数字一体化通讯电源屏20ADC/DC电源模块：4台；采用并机方式输出，48V馈线开关：16路；面15数字一体化逆变电源屏在线式逆变电源模块5kVA：2台；馈线开关：16路；（含事故照明）面16数字一体化监控屏数字监控模块1台，含IEC61850通信接口面17蓄电池组巡检模块可检测单体电池电压、单体内阻可实现整组核对性放电功能组1安装在用户蓄电池室1总则1.0.1本设备技术规范书适用于****变电站数字化站用电源交直流一体化系统，提出了以系统数字化设计思想，对变电站站用交流、直流、逆变、通信电源进行功能设计、结构、性能、安装和试验等方面的技术要求。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页1.0.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。1.0.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备(或系统)完全符合本技术规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。1.0.6本设备规范书未尽事宜，由买卖双方协商确定。2技术要求2.1应遵循的主要标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。在本规范书出版时，所示版本均为有效。所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。GB14048.1-2006低压开关设备和控制设备第1部分：总则GB14048.2-2001低压开关设备和控制设备低压断路器GB14048.3-2006低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T14285-2006继电保护和安全自动装置技术规程GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB/T4205-2003人机界面(NMI)操作规则GB50059-9235～110kV变电所设计规范GB50054-95低压配电设计规范GB50254-96电气装置安装工程低压电器施工及验收规范GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150-2006电气装置安装工程电气设备交接试验标准GB7251.1-2005低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB7251.8-2005低压成套开关设备和控制设备智能型成套设备通用技术要求第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页DL/T5153-2002火力发电厂厂用电设计技术规定DL/T5136-2001火力发电厂、变电所二次接线设计技术规定DL/T5155-2002220kV～500kV变电所所用电设计技术规程DL/T5161.3-2002电气装置安装工程质量检验及评定规程：第3部分电力变压器、油浸电抗器、互感器施工质量检验DL/T5161.8-2002电气装置安装工程质量检验及评定规程：第8部分盘、柜及二次回路接线施工质量检验DL/T5218-2005220～500kV变电所设计技术规程DL/T620-1997交流电气装置的过电压保护和绝缘配合CECS49：93低压成套开关设...
