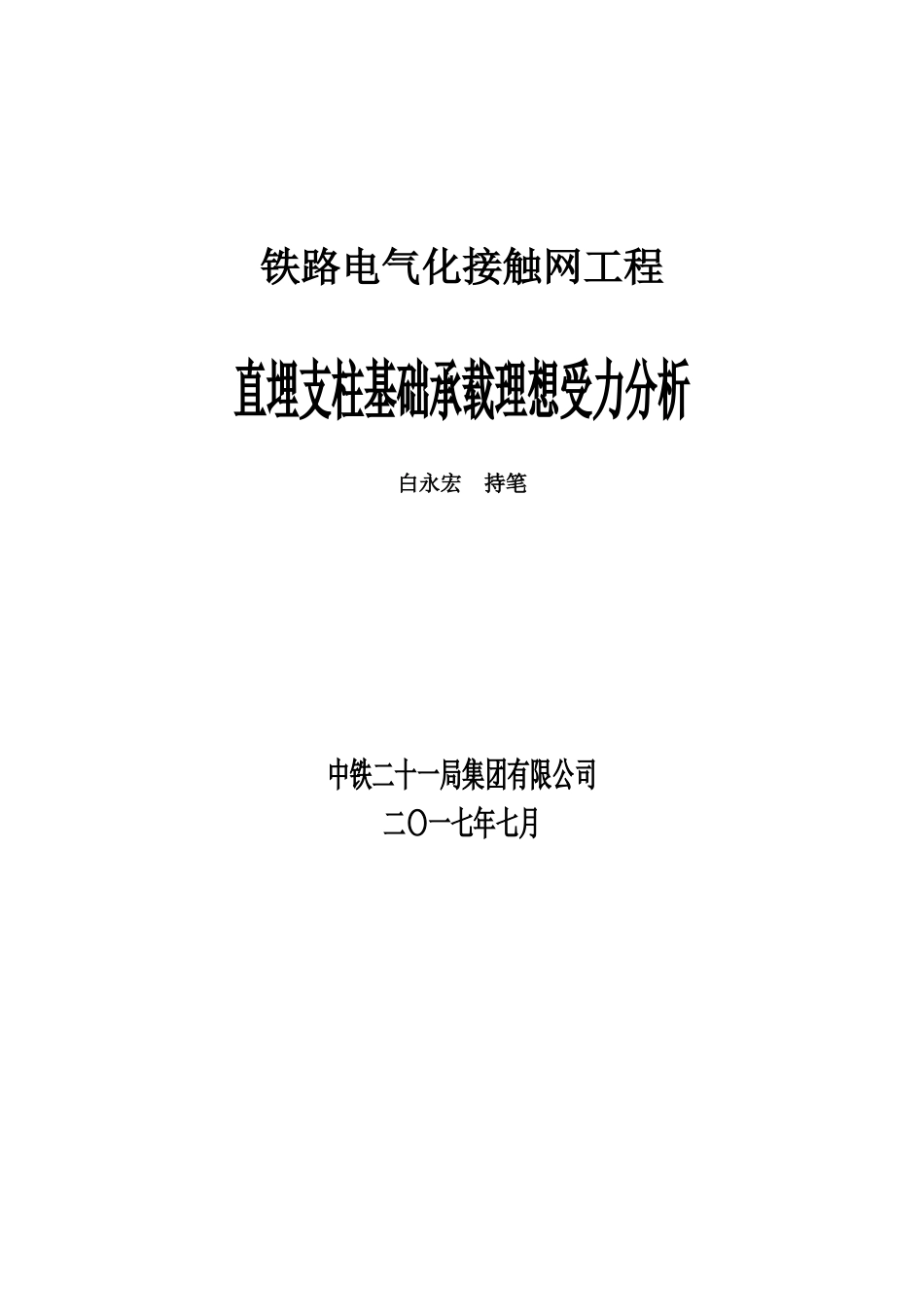

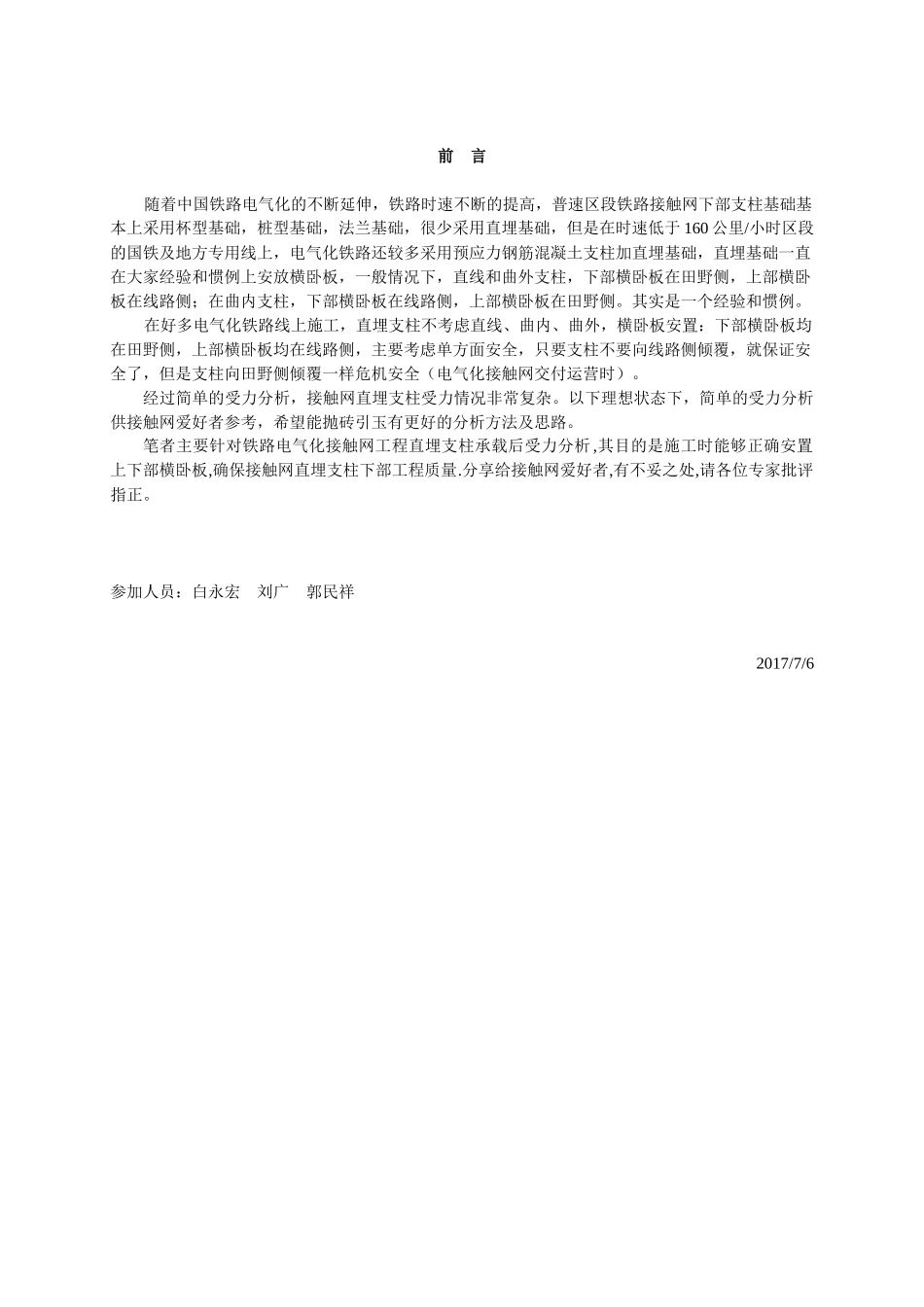

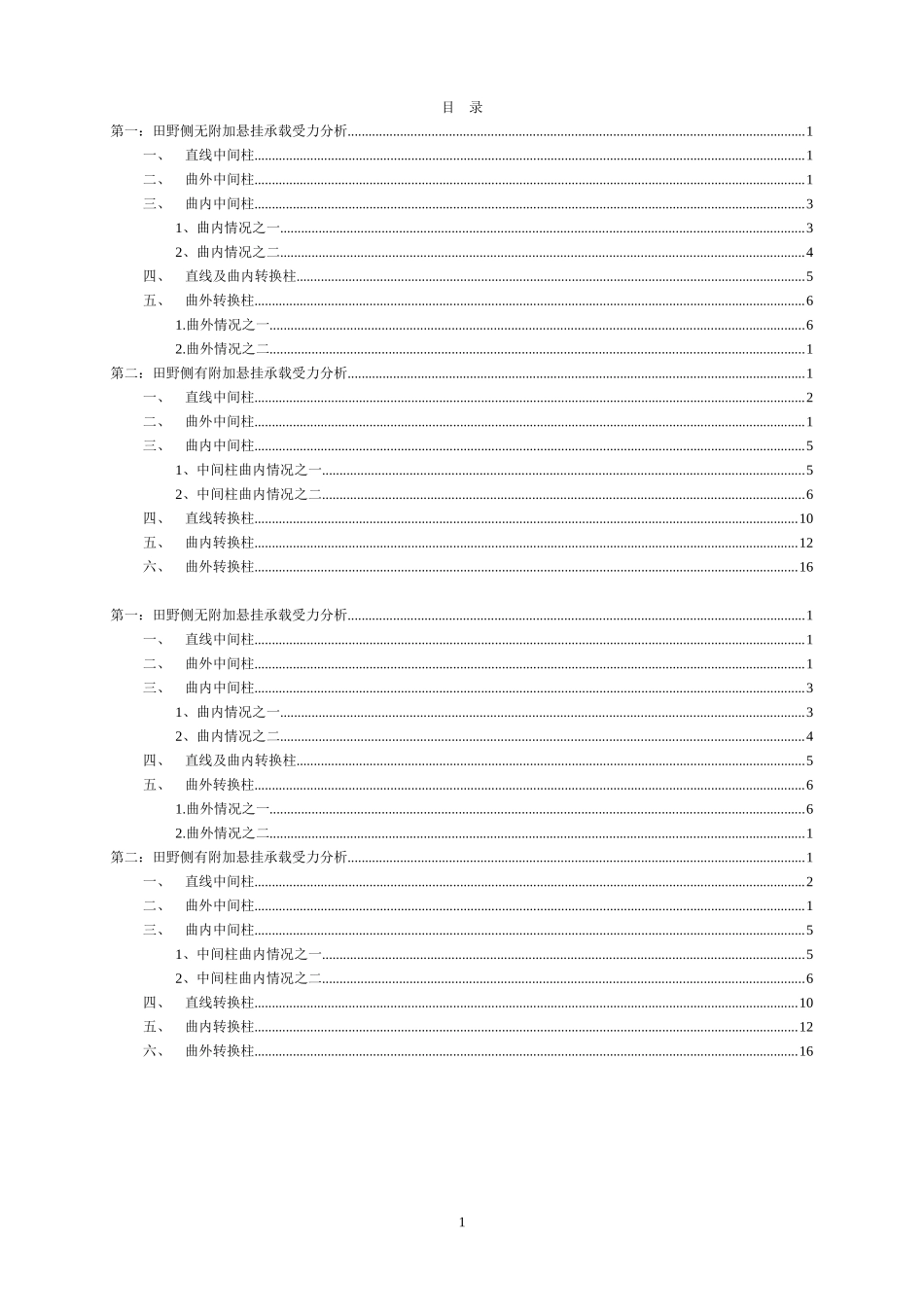

铁路电气化接触网工程直埋支柱基础承载理想受力分析白永宏持笔中铁二十一局集团有限公司二〇一七年七月前言随着中国铁路电气化的不断延伸，铁路时速不断的提高，普速区段铁路接触网下部支柱基础基本上采用杯型基础，桩型基础，法兰基础，很少采用直埋基础，但是在时速低于160公里/小时区段的国铁及地方专用线上，电气化铁路还较多采用预应力钢筋混凝土支柱加直埋基础，直埋基础一直在大家经验和惯例上安放横卧板，一般情况下，直线和曲外支柱，下部横卧板在田野侧，上部横卧板在线路侧；在曲内支柱，下部横卧板在线路侧，上部横卧板在田野侧。其实是一个经验和惯例。在好多电气化铁路线上施工，直埋支柱不考虑直线、曲内、曲外，横卧板安置：下部横卧板均在田野侧，上部横卧板均在线路侧，主要考虑单方面安全，只要支柱不要向线路侧倾覆，就保证安全了，但是支柱向田野侧倾覆一样危机安全（电气化接触网交付运营时）。经过简单的受力分析，接触网直埋支柱受力情况非常复杂。以下理想状态下，简单的受力分析供接触网爱好者参考，希望能抛砖引玉有更好的分析方法及思路。笔者主要针对铁路电气化接触网工程直埋支柱承载后受力分析,其目的是施工时能够正确安置上下部横卧板,确保接触网直埋支柱下部工程质量.分享给接触网爱好者,有不妥之处,请各位专家批评指正。参加人员：白永宏刘广郭民祥2017/7/6目录第一：田野侧无附加悬挂承载受力分析...................................................................................................................................1一、直线中间柱..............................................................................................................................................................1二、曲外中间柱..............................................................................................................................................................1三、曲内中间柱..............................................................................................................................................................31、曲内情况之一......................................................................................................................................................32、曲内情况之二......................................................................................................................................................4四、直线及曲内转换柱..................................................................................................................................................5五、曲外转换柱..............................................................................................................................................................61.曲外情况之一.........................................................................................................................................................62.曲外情况之二.........................................................................................................................................................1第二：田野侧有附加悬挂承载受力分析...................................................................................................................................1一、直线中间柱..............................................................................................................................................................2二、曲外中间柱..............................................................................................................................................................1三、曲内中间...
