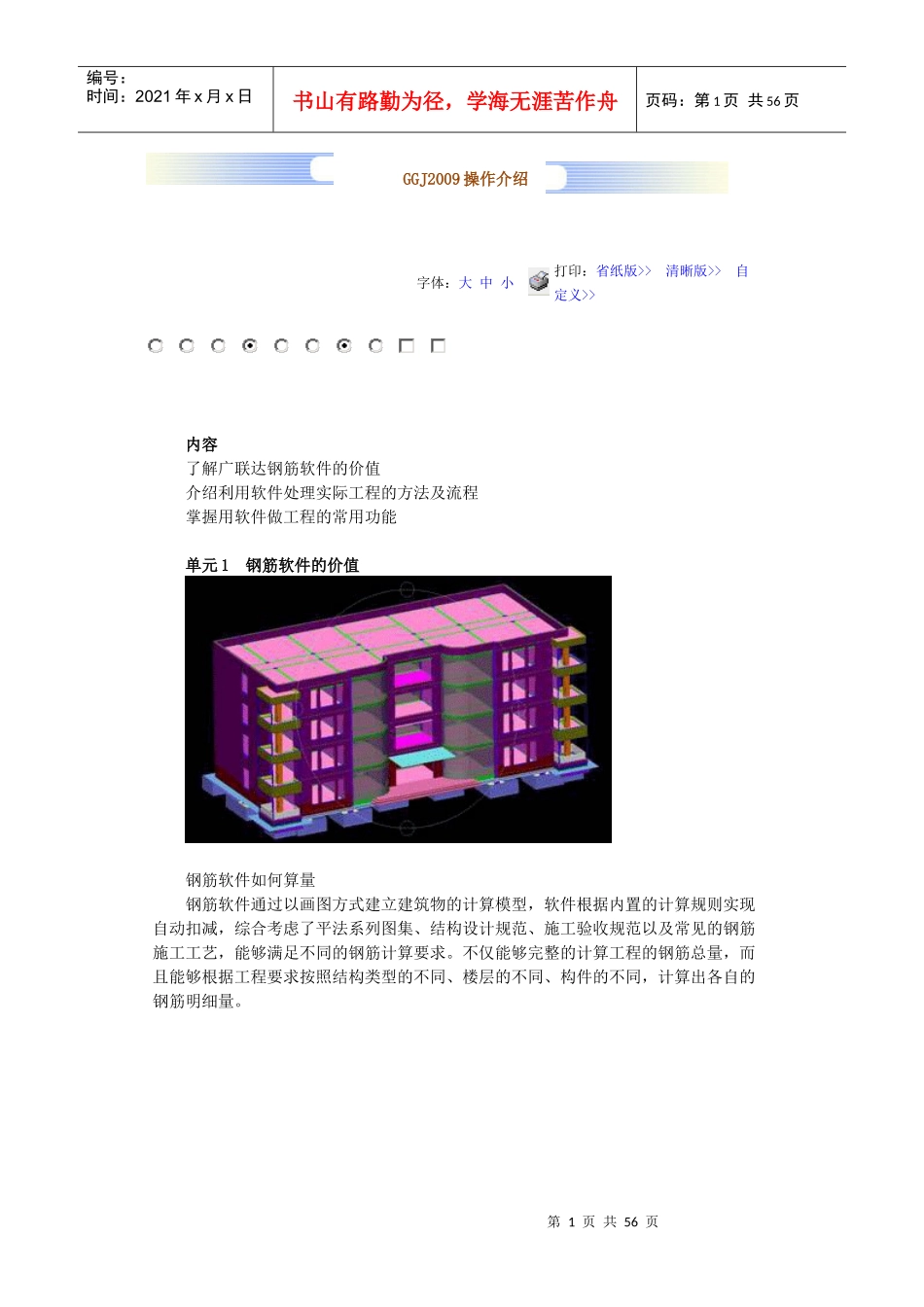

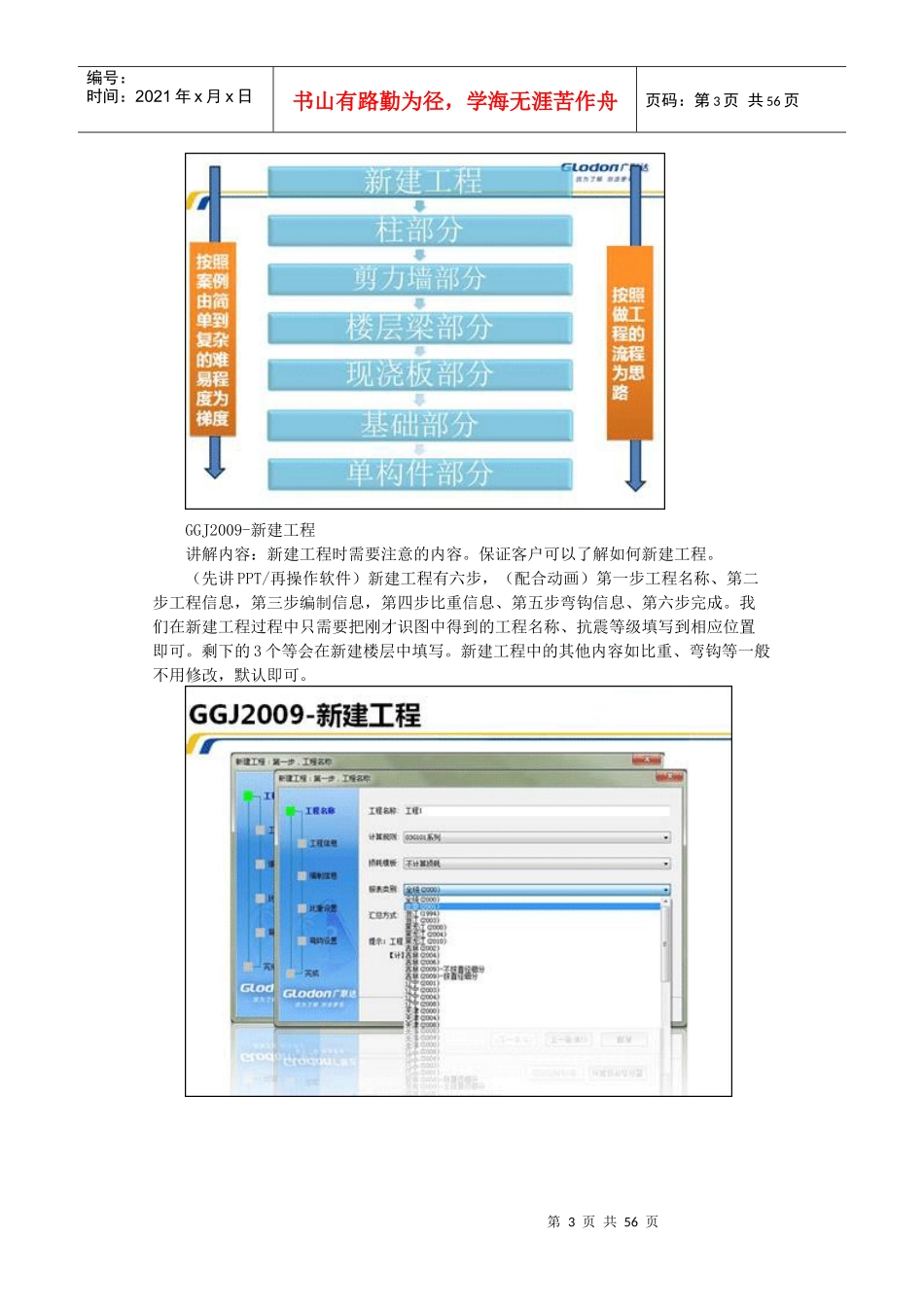

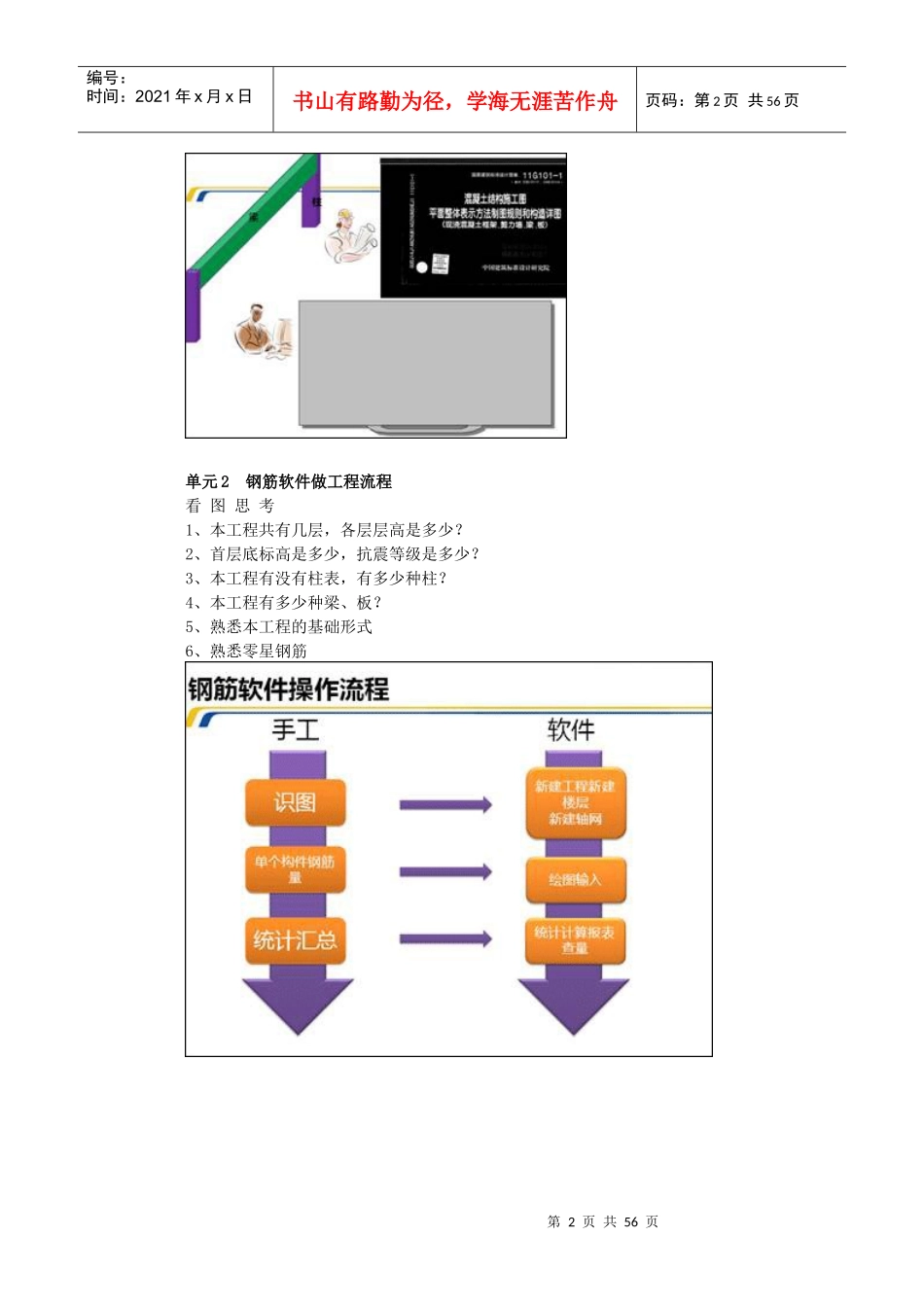

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页GGJ2009操作介绍字体：大中小打印：省纸版>>清晰版>>自定义>>内容了解广联达钢筋软件的价值介绍利用软件处理实际工程的方法及流程掌握用软件做工程的常用功能单元1钢筋软件的价值钢筋软件如何算量钢筋软件通过以画图方式建立建筑物的计算模型，软件根据内置的计算规则实现自动扣减，综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺，能够满足不同的钢筋计算要求。不仅能够完整的计算工程的钢筋总量，而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同，计算出各自的钢筋明细量。第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页单元2钢筋软件做工程流程看图思考1、本工程共有几层，各层层高是多少？2、首层底标高是多少，抗震等级是多少？3、本工程有没有柱表，有多少种柱？4、本工程有多少种梁、板？5、熟悉本工程的基础形式6、熟悉零星钢筋第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页GGJ2009-新建工程讲解内容：新建工程时需要注意的内容。保证客户可以了解如何新建工程。（先讲PPT/再操作软件）新建工程有六步，（配合动画）第一步工程名称、第二步工程信息，第三步编制信息，第四步比重信息、第五步弯钩信息、第六步完成。我们在新建工程过程中只需要把刚才识图中得到的工程名称、抗震等级填写到相应位置即可。剩下的3个等会在新建楼层中填写。新建工程中的其他内容如比重、弯钩等一般不用修改，默认即可。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页新建工程-新建楼层第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页新建楼层1、插入普通楼层（女儿墙单独列为一层）2、基础层层高的含义无地下室：从基础底面到首层结构地面有地下室：从基础底面到地下室结构地面讲解内容：新建楼层时需要注意的内容，保证客户可以了解如何新建楼层；基础层层高的含义，无地下室：从基础底面到首层结构地面；有地下室：从基础底面到地下室结构地面下面我们学习新建楼层，其他楼层的的建立方法：鼠标放在首层点击插入楼层插入的就是地上部分放在基础层点插入楼层，插入的就是地下室，插入两层地下室层，再说明我们这个工程是没有地下室的，在讲解怎么删除2、基础层层高的含义无地下室：从基础底面到+-0的高度为基础层层高先看基础底面高度在P17页，基础底标高为-1.8，不含垫层，首层地面高度，咱们现在做钢筋用结构标高，结构标高是多少，大家把图纸翻到P19页右下角表格结构标高为-0.1，把首层结构标高改为-0.1.所以基础层高度为1.7有地下室：从基础底面到地下室地面的高度为基础层层其他楼层看P12页，女儿墙单独定义一个楼层3、砼强度等级。砂浆标号P14页一般情况下，地上部分和地下部分的混凝土标号不一样，修改好了一层可以用楼层复制快速复制过去新建楼层第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页3、混凝土标号，保护层的修改复制到其他楼层单元2小结单元3主体工程量计算第7页共56页第6页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共56页软件界面介绍第8页共56页第7页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共56页GGJ2009—轴网轴网定义：轴网绘制点击绘图，直接布置轴网第9页共56页第8页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共56页软件基本操作介绍左键:选取图元，支持点选、框选右键:确认，快捷菜单鼠标滚轴:向前推放大，向后推缩小按住拖动:平移双击：显示全屏软件基本操作介绍03G系列：钢筋级别：一级钢A二级钢B三级钢C11G系列：画好的轴网：第10页共56页第9页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共56页柱钢筋柱—软件处理1、定义：...
