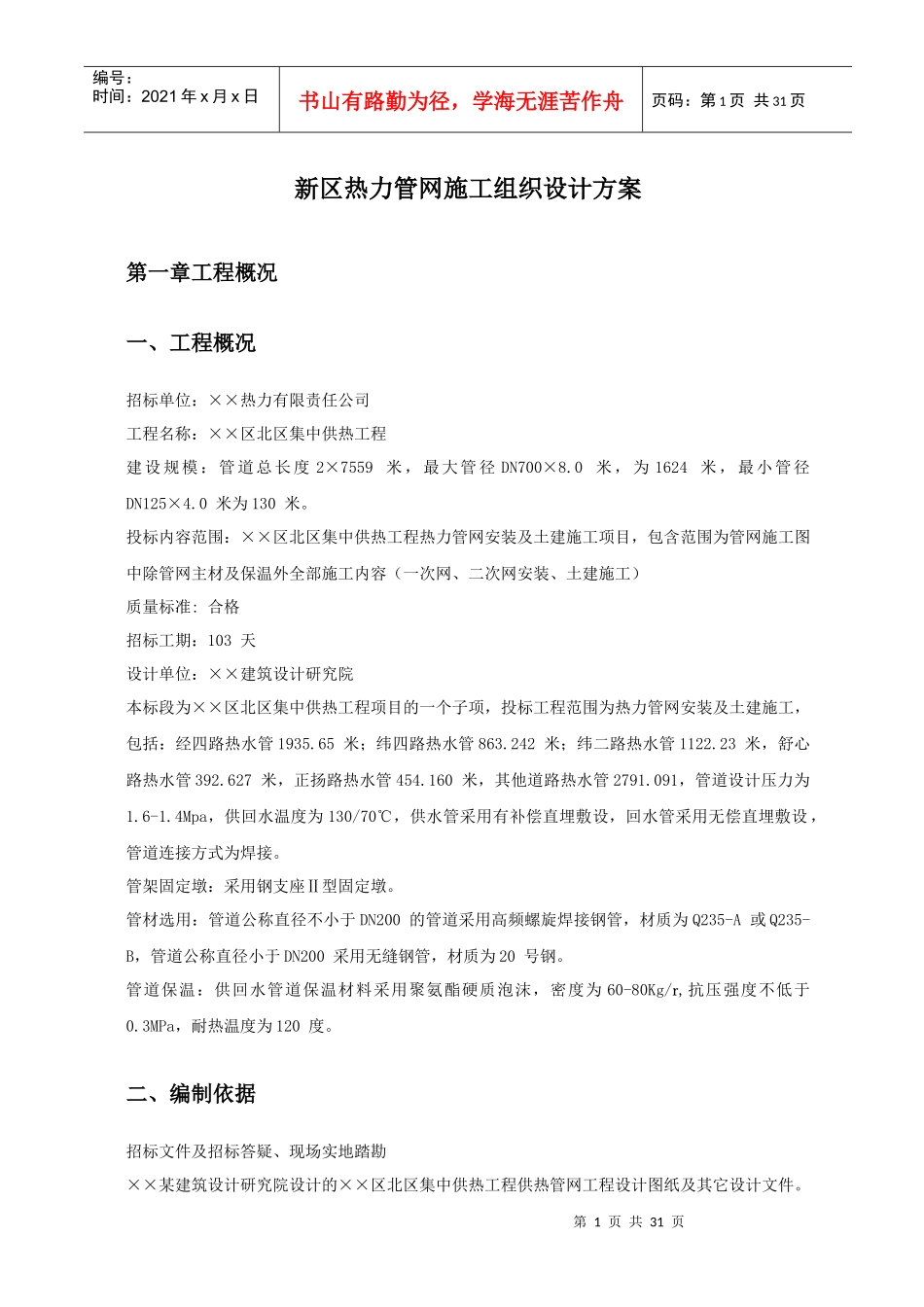

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页新区热力管网施工组织设计方案第一章工程概况一、工程概况招标单位：××热力有限责任公司工程名称：××区北区集中供热工程建设规模：管道总长度2×7559米，最大管径DN700×8.0米，为1624米，最小管径DN125×4.0米为130米。投标内容范围：××区北区集中供热工程热力管网安装及土建施工项目，包含范围为管网施工图中除管网主材及保温外全部施工内容（一次网、二次网安装、土建施工）质量标准:合格招标工期：103天设计单位：××建筑设计研究院本标段为××区北区集中供热工程项目的一个子项，投标工程范围为热力管网安装及土建施工，包括：经四路热水管1935.65米；纬四路热水管863.242米；纬二路热水管1122.23米，舒心路热水管392.627米，正扬路热水管454.160米，其他道路热水管2791.091，管道设计压力为1.6-1.4Mpa，供回水温度为130/70℃，供水管采用有补偿直埋敷设，回水管采用无偿直埋敷设，管道连接方式为焊接。管架固定墩：采用钢支座Ⅱ型固定墩。管材选用：管道公称直径不小于DN200的管道采用高频螺旋焊接钢管，材质为Q235-A或Q235-B，管道公称直径小于DN200采用无缝钢管，材质为20号钢。管道保温：供回水管道保温材料采用聚氨酯硬质泡沫，密度为60-80Kg/,抗压强度不低于0.3MPa，耐热温度为120度。二、编制依据招标文件及招标答疑、现场实地踏勘××某建筑设计研究院设计的××区北区集中供热工程供热管网工程设计图纸及其它设计文件。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页《城市直埋供热管道工程技术规程》（CJJ/T81）《城市热力管网工程设计规范》（CJJ34）《城市供热管网工程施工及验收规范》（CJJ28）《城市供热管网工程质量检验评定标准》（CJJ38）《工业管道工程施工及验收规范》(GBJ235)《现场设备工业管道焊接工程施工及验收规范》（GBJ50236）《钢焊缝射线照片及底片分类法》（GB3323）《工业设备及管道绝热工程施工及验收规范》(GBJ50264)《工业设备及管道绝热工程管道及设备保温质量检验评定标准》（GB50:85）《工程测量规范》《建筑工程施工质量验收统一标准》《建筑机械使用安全技术规程》《施工现场临时用电安全技术规范》《建筑施工安全检查标准（JGJ59）》三、工程特点本工程系土建工程及热力管网安装工程，具有以下主要特点：1、该工程管道管径较大，必须保证质量，抓好管道连接及伸缩器的施工，克服质量通病。2、工程量大，管网路线长，工期短，必须加大投入，保证工期，以尽早给建设单位一个满意的产品。第二章施工部署一、总体原则本投标段工程施工部署的基本原则是“信誉至上，质量第一”，施工中应重点抓质量、工期和现场施工管理，组织强有力的项目经理部，选择素质较高的施工队伍，配备足够的技术力量和机械设备，采用先进合理的技术措施，科学制定施工进度，确保工程质量合格，争创优质工程。根据本工程的结构特点和施工周期的实际情况，确保工程质量和施工工期，本工程配备足够的土建、安装施工及运输设备（详见施工机械配备一览表），合理调度各工种机械使用时间，穿插各第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页工种的操作工序，有效地控制计划的落实时效，做到计划部位不拖延，上道工序推迟的时间由下道工序抢回来。按照施工进度网络图的要求，进行流水作业，特别注意施工阶段各工种的施工搭接。并督促各专业施工队伍配合作业，使整个工程的进度始终处于受控状态。且考虑到土建与安装科学合理安排和密切协作的原则，总体布属如下：1、充分做好开工前的准备工作，按照计划及时组织施工人员、机具进场，布设好施工用水、用电和安排好施工人员的生活设施。及时组织工程材料进场，为正式开工做准备。2、从工程开工之日起，做好材料的定购工作。3、管沟开挖及管道主干线敷设全面铺开。这阶段已进入正式施工高峰，项目部各级、各专业管理人员，要加强工程的施工管理、组织指挥、施工现场调度和技术、质量安全管理以及于土建和安装各专业的...
