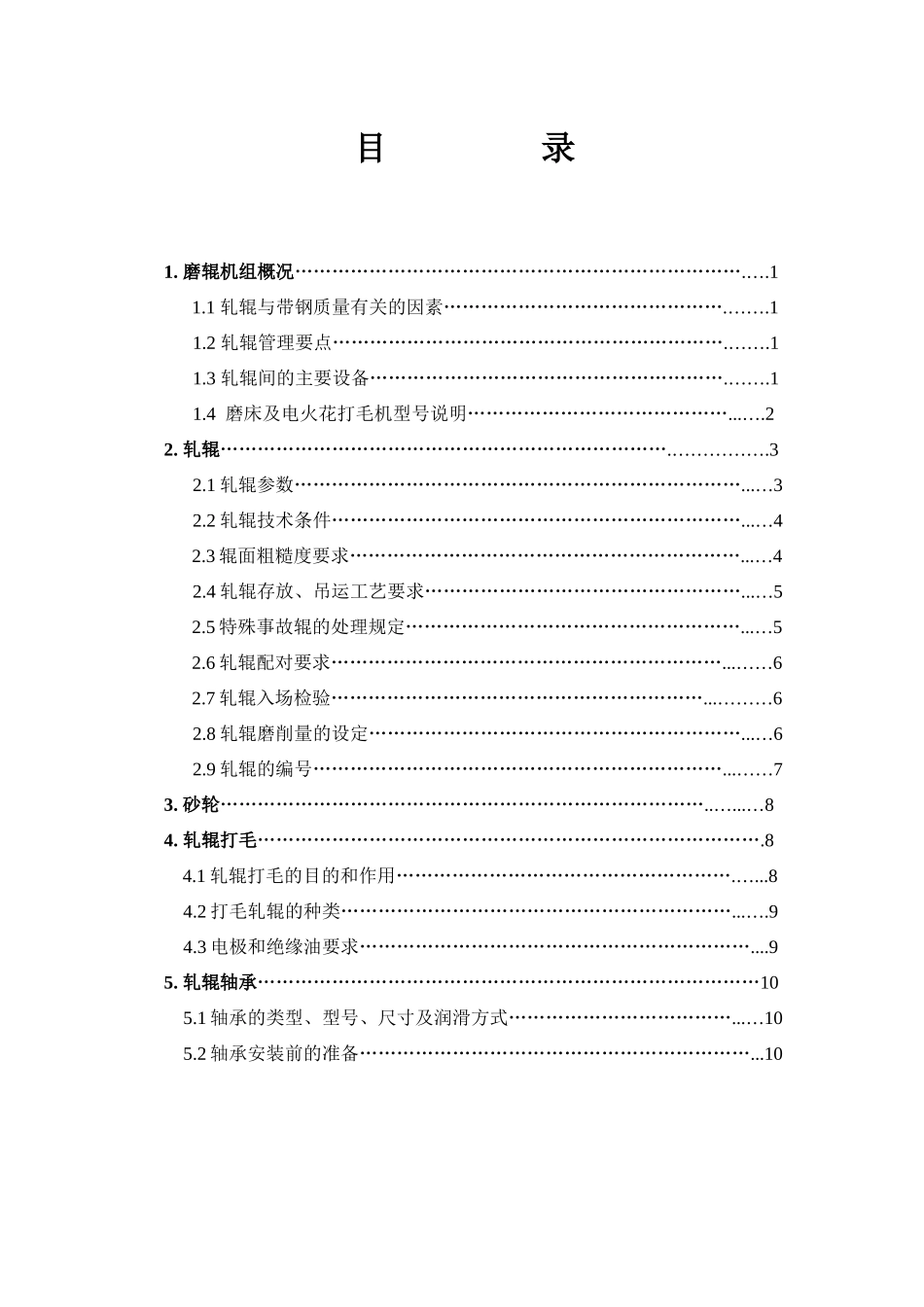

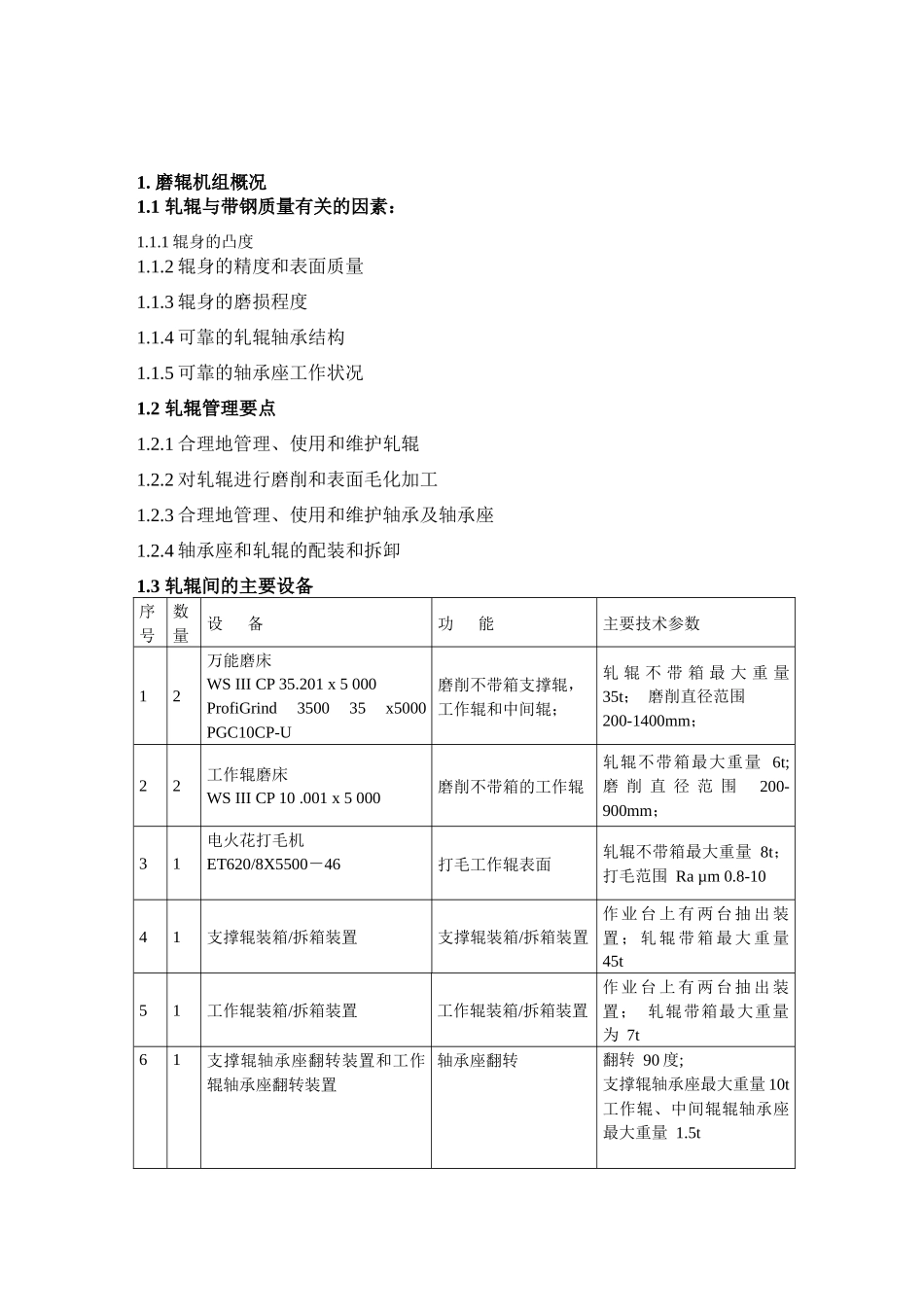

磨辊间工艺技术规程目录1.磨辊机组概况……………………………………………………………….….11.1轧辊与带钢质量有关的因素……………………………………….…….11.2轧辊管理要点……………………………………………………….…….11.3轧辊间的主要设备………………………………………………….…….11.4磨床及电火花打毛机型号说明……………………………………...….22.轧辊……………………………………………………………….…………….32.1轧辊参数………………………………………………………………...…32.2轧辊技术条件…………………………………………………………...…42.3辊面粗糙度要求………………………………………………………...…42.4轧辊存放、吊运工艺要求……………………………………………...…52.5特殊事故辊的处理规定………………………………………………...…52.6轧辊配对要求………………………………………………………...……62.7轧辊入场检验……………………………………………………...………62.8轧辊磨削量的设定……………………………………………………...…62.9轧辊的编号…………………………………………………………...……73.砂轮……………………………………………………………………..…...…84.轧辊打毛……………………………………………………………………….84.1轧辊打毛的目的和作用……………………………………………….…...84.2打毛轧辊的种类………………………………………………………...….94.3电极和绝缘油要求………………………………………………………....95.轧辊轴承………………………………………………………………………105.1轴承的类型、型号、尺寸及润滑方式………………………………...…105.2轴承安装前的准备………………………………………………………...101.磨辊机组概况1.1轧辊与带钢质量有关的因素：1.1.1辊身的凸度1.1.2辊身的精度和表面质量1.1.3辊身的磨损程度1.1.4可靠的轧辊轴承结构1.1.5可靠的轴承座工作状况1.2轧辊管理要点1.2.1合理地管理、使用和维护轧辊1.2.2对轧辊进行磨削和表面毛化加工1.2.3合理地管理、使用和维护轴承及轴承座1.2.4轴承座和轧辊的配装和拆卸1.3轧辊间的主要设备序号数量设备功能主要技术参数12万能磨床WSIIICP35.201x5000ProfiGrind350035x5000PGC10CP-U磨削不带箱支撑辊，工作辊和中间辊；轧辊不带箱最大重量35t；磨削直径范围200-1400mm；22工作辊磨床WSIIICP10.001x5000磨削不带箱的工作辊轧辊不带箱最大重量6t;磨削直径范围200-900mm；31电火花打毛机ET620/8X5500－46打毛工作辊表面轧辊不带箱最大重量8t；打毛范围Raµm0.8-1041支撑辊装箱/拆箱装置支撑辊装箱/拆箱装置作业台上有两台抽出装置；轧辊带箱最大重量45t51工作辊装箱/拆箱装置工作辊装箱/拆箱装置作业台上有两台抽出装置；轧辊带箱最大重量为7t61支撑辊轴承座翻转装置和工作辊轴承座翻转装置轴承座翻转翻转90度;支撑辊轴承座最大重量10t工作辊、中间辊辊轴承座最大重量1.5t序号数量设备功能主要技术参数71手动工作辊表面粗糙度检测、记录台手动检测和记录打毛后轧辊表面的粗糙度.最大轧辊重量7000kg轧辊能转动和定位特点是根据轧辊长度调整辊桶的位置82轧辊运输小车轧辊运输最大装载轧辊重量：100t91轧辊间管理系统(RMS)轧辊数据的组织管理轧辊间计算机有3个移动终端101半臂龙门吊,采用手动操作手动按扭控制工作辊、中间辊吊装上磨床和电火花打毛机最大提升工作辊重量10t。带有自动夹具11其它辅助设备1.4磨床及电火花打毛机型号说明1.4.1工作辊磨床WSIIICP10001x5000最大工件长度（mm）带有移动花盘正常中心高度正常设计（动压支撑托架）最大工件重量（吨）带有测量臂和测量横梁标准支撑类型轧辊磨床2）万能磨床WSIIICP35201x5000最大工件长度（mm）带有移动花盘正常中心高度加强设计（带静压支撑托架）最大工件重量（吨）带有测量臂和测量横梁标准支撑类型轧辊磨床3）ProfiGrind350035x5000PGC10CP-U带有U轴的CP测量臂类型控制系统类型最大加工工工件长度(毫米)最大工件重量(吨)轧辊磨床类型(...
