安装工程施工图审查要点VIP免费

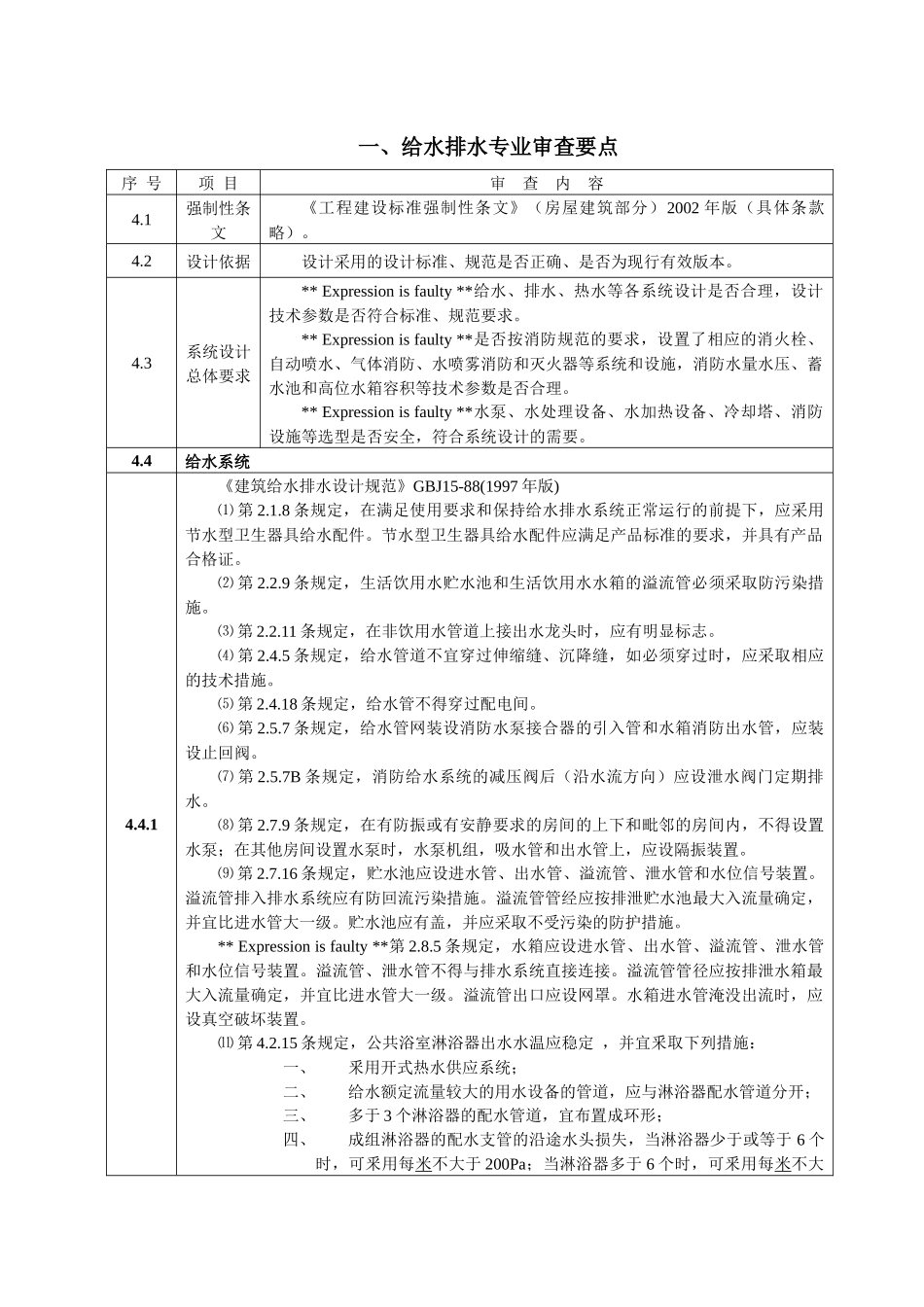

一、给水排水专业审查要点序号项目审查内容4.1强制性条文《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）。4.2设计依据设计采用的设计标准、规范是否正确、是否为现行有效版本。4.3系统设计总体要求**Expressionisfaulty**给水、排水、热水等各系统设计是否合理，设计技术参数是否符合标准、规范要求。**Expressionisfaulty**是否按消防规范的要求，设置了相应的消火栓、自动喷水、气体消防、水喷雾消防和灭火器等系统和设施，消防水量水压、蓄水池和高位水箱容积等技术参数是否合理。**Expressionisfaulty**水泵、水处理设备、水加热设备、冷却塔、消防设施等选型是否安全，符合系统设计的需要。4.4给水系统4.4.1《建筑给水排水设计规范》GBJ15-88(1997年版)⑴第2.1.8条规定，在满足使用要求和保持给水排水系统正常运行的前提下，应采用节水型卫生器具给水配件。节水型卫生器具给水配件应满足产品标准的要求，并具有产品合格证。⑵第2.2.9条规定，生活饮用水贮水池和生活饮用水水箱的溢流管必须采取防污染措施。⑶第2.2.11条规定，在非饮用水管道上接出水龙头时，应有明显标志。⑷第2.4.5条规定，给水管道不宜穿过伸缩缝、沉降缝，如必须穿过时，应采取相应的技术措施。⑸第2.4.18条规定，给水管不得穿过配电间。⑹第2.5.7条规定，给水管网装设消防水泵接合器的引入管和水箱消防出水管，应装设止回阀。⑺第2.5.7B条规定，消防给水系统的减压阀后（沿水流方向）应设泄水阀门定期排水。⑻第2.7.9条规定，在有防振或有安静要求的房间的上下和毗邻的房间内，不得设置水泵；在其他房间设置水泵时，水泵机组，吸水管和出水管上，应设隔振装置。⑼第2.7.16条规定，贮水池应设进水管、出水管、溢流管、泄水管和水位信号装置。溢流管排入排水系统应有防回流污染措施。溢流管管经应按排泄贮水池最大入流量确定，并宜比进水管大一级。贮水池应有盖，并应采取不受污染的防护措施。**Expressionisfaulty**第2.8.5条规定，水箱应设进水管、出水管、溢流管、泄水管和水位信号装置。溢流管、泄水管不得与排水系统直接连接。溢流管管径应按排泄水箱最大入流量确定，并宜比进水管大一级。溢流管出口应设网罩。水箱进水管淹没出流时，应设真空破坏装置。⑾第4.2.15条规定，公共浴室淋浴器出水水温应稳定，并宜釆取下列措施：一、釆用开式热水供应系统；二、给水额定流量较大的用水设备的管道，应与淋浴器配水管道分开；三、多于3个淋浴器的配水管道，宜布置成环形；四、成组淋浴器的配水支管的沿途水头损失，当淋浴器少于或等于6个时，可釆用每米不大于200Pa；当淋浴器多于6个时，可釆用每米不大于350Pa，但其最小管径不得小于25mm。注：①工业企业生活间和学校的淋浴室，宜釆用单管热水供应系统。单管热水供应系统应有热水水温稳定的技术措施。②公共浴室不宜釆用公用浴池沐浴方式。**Expressionisfaulty**第4.4.15A条规定，在闭式热水供应系统中，应采取消除水加热时热水膨胀引起的超压措施。⒀第4.6.6条规定，热水管网在下列管段上，应装设止回阀：一、水加热器或贮水器的冷水供水管。二、机械循环第二循环回水管。三、混合器的冷、热水供水管。4.4.2《住宅设计规范》GB50096-1999第6.6.4条规定，公共功能的管道，包括采暖供回水总立管，给水总立管、雨水立管、消防立管和电气立管等，不宜布置在住宅套内。公共功能管道的阀门和需经常操作的部件，应设在公用部位。4.4.3《中小学建筑设计规范》GBJ99-86第8.2.2条规定，当化学实验室给水水嘴的水头大于2m，急救冲洗水嘴的水头大于1m时，应采取减压措施。化验盆排水口，应设耐腐蚀的挡污篦；排水管道应采用耐腐蚀管道。4.4.4《二次供水设施卫生规范》GB17051-1997第5.1条规定，设计水箱或蓄水池：饮用水箱或蓄水池应专用，不得渗漏，设置在建筑物内的水箱其顶部与屋顶的距离应大于80cm，水箱应有相应的透气管和罩，人孔位置和大小要满足水箱内部清洗消毒工作的需要，人孔或水箱入口应有盖（或门），并高出水箱面5cm以上，并有上锁装置，水箱内外应设有爬梯。水箱必须安装在有排水条件的底盘上，泄水管应设在水箱的底部，溢水管与...
