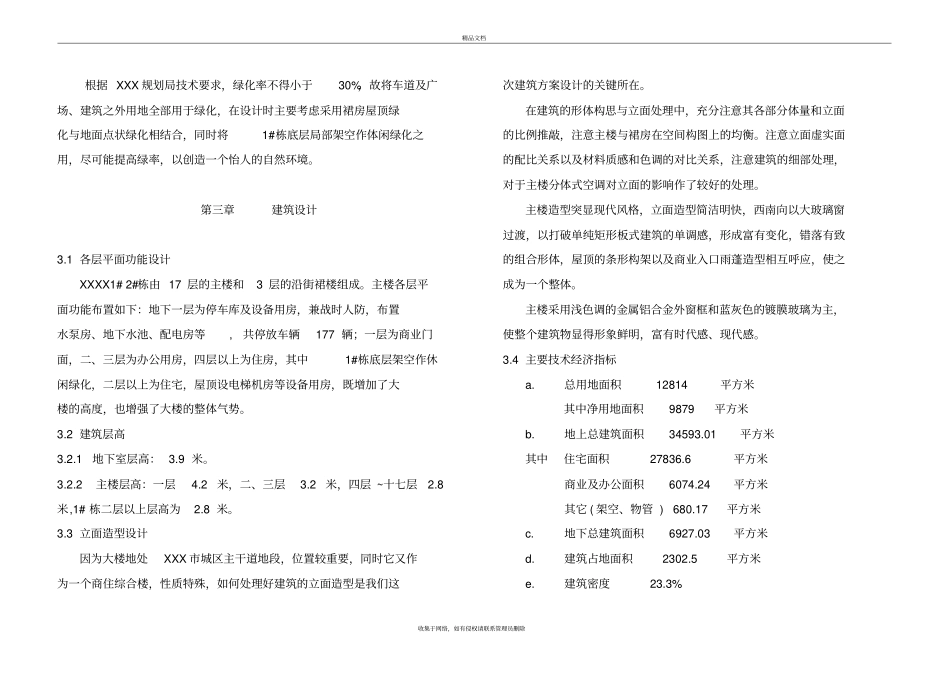

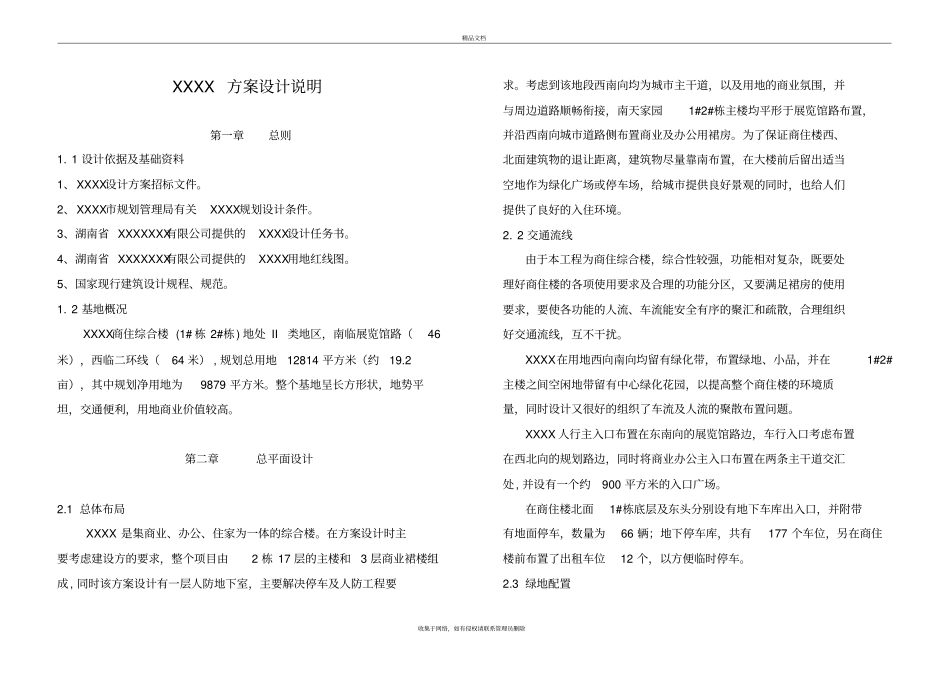

投标方案设计说明精品文档收集于网络，如有侵权请联系管理员删除XXXX方案设计说明第一章总则1.1设计依据及基础资料1、XXXX设计方案招标文件。2、XXXX市规划管理局有关XXXX规划设计条件。3、湖南省XXXXXXX有限公司提供的XXXX设计任务书。4、湖南省XXXXXXX有限公司提供的XXXX用地红线图。5、国家现行建筑设计规程、规范。1.2基地概况XXXX商住综合楼(1#栋2#栋)地处II类地区，南临展览馆路（46米），西临二环线（64米）,规划总用地12814平方米（约19.2亩），其中规划净用地为9879平方米。整个基地呈长方形状，地势平坦，交通便利，用地商业价值较高。第二章总平面设计2.1总体布局XXXX是集商业、办公、住家为一体的综合楼。在方案设计时主要考虑建设方的要求，整个项目由2栋17层的主楼和3层商业裙楼组成,同时该方案设计有一层人防地下室，主要解决停车及人防工程要求。考虑到该地段西南向均为城市主干道，以及用地的商业氛围，并与周边道路顺畅衔接，南天家园1#2#栋主楼均平形于展览馆路布置，并沿西南向城市道路侧布置商业及办公用裙房。为了保证商住楼西、北面建筑物的退让距离，建筑物尽量靠南布置，在大楼前后留出适当空地作为绿化广场或停车场，给城市提供良好景观的同时，也给人们提供了良好的入住环境。2.2交通流线由于本工程为商住综合楼，综合性较强，功能相对复杂，既要处理好商住楼的各项使用要求及合理的功能分区，又要满足裙房的使用要求，要使各功能的人流、车流能安全有序的聚汇和疏散，合理组织好交通流线，互不干扰。XXXX在用地西向南向均留有绿化带，布置绿地、小品，并在1#2#主楼之间空闲地带留有中心绿化花园，以提高整个商住楼的环境质量，同时设计又很好的组织了车流及人流的聚散布置问题。XXXX人行主入口布置在东南向的展览馆路边，车行入口考虑布置在西北向的规划路边，同时将商业办公主入口布置在两条主干道交汇处,并设有一个约900平方米的入口广场。在商住楼北面1#栋底层及东头分别设有地下车库出入口，并附带有地面停车，数量为66辆；地下停车库，共有177个车位，另在商住楼前布置了出租车位12个，以方便临时停车。2.3绿地配置精品文档收集于网络，如有侵权请联系管理员删除根据XXX规划局技术要求，绿化率不得小于30%，故将车道及广场、建筑之外用地全部用于绿化，在设计时主要考虑采用裙房屋顶绿化与地面点状绿化相结合，同时将1#栋底层局部架空作体闲绿化之用，尽可能提高绿率，以创造一个怡人的自然环境。第三章建筑设计3.1各层平面功能设计XXXX1#2#栋由17层的主楼和3层的沿街裙楼组成。主楼各层平面功能布置如下：地下一层为停车库及设备用房，兼战时人防，布置水泵房、地下水池、配电房等,共停放车辆177辆；一层为商业门面，二、三层为办公用房，四层以上为住房，其中1#栋底层架空作休闲绿化，二层以上为住宅，屋顶设电梯机房等设备用房，既增加了大楼的高度，也增强了大楼的整体气势。3.2建筑层高3.2.1地下室层高：3.9米。3.2.2主楼层高：一层4.2米，二、三层3.2米，四层~十七层2.8米,1#栋二层以上层高为2.8米。3.3立面造型设计因为大楼地处XXX市城区主干道地段，位置较重要，同时它又作为一个商住综合楼，性质特殊，如何处理好建筑的立面造型是我们这次建筑方案设计的关键所在。在建筑的形体构思与立面处理中，充分注意其各部分体量和立面的比例推敲，注意主楼与裙房在空间构图上的均衡。注意立面虚实面的配比关系以及材料质感和色调的对比关系，注意建筑的细部处理，对于主楼分体式空调对立面的影响作了较好的处理。主楼造型突显现代风格，立面造型简洁明快，西南向以大玻璃窗过渡，以打破单纯矩形板式建筑的单调感，形成富有变化，错落有致的组合形体，屋顶的条形构架以及商业入口雨蓬造型相互呼应，使之成为一个整体。主楼采用浅色调的金属铝合金外窗框和蓝灰色的镀膜玻璃为主，使整个建筑物显得形象鲜明，富有时代感、现代感。3.4主要技术经济指标a.总用地面积12814平方米其中净用地面积9879平方米b.地上总建筑面积34593.01平方米其中住宅面积27836.6平方米商业及办公面积6074.24平方米其它(架空、物管)680.17平方米c.地下总建筑面积6927.03平方...
