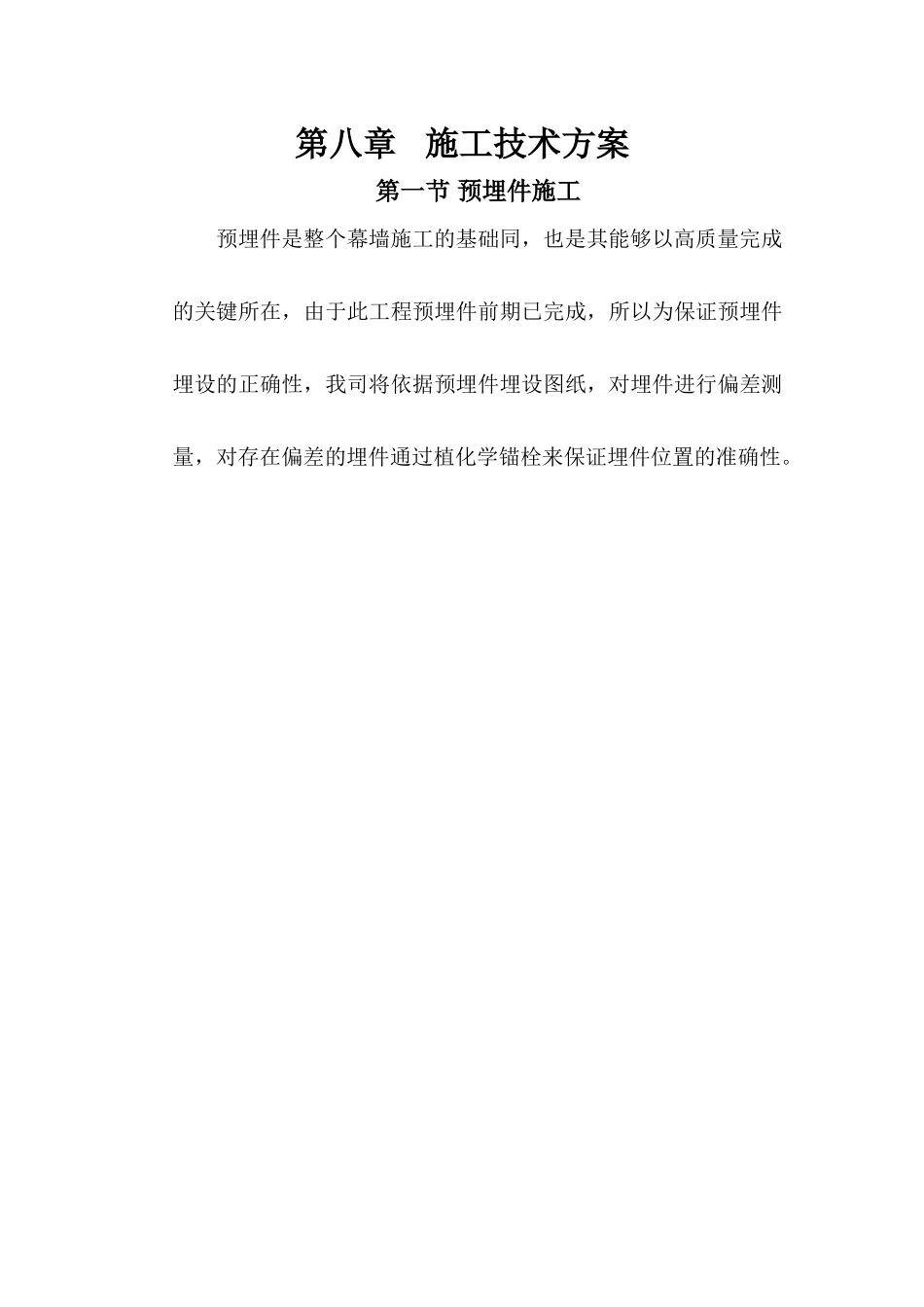

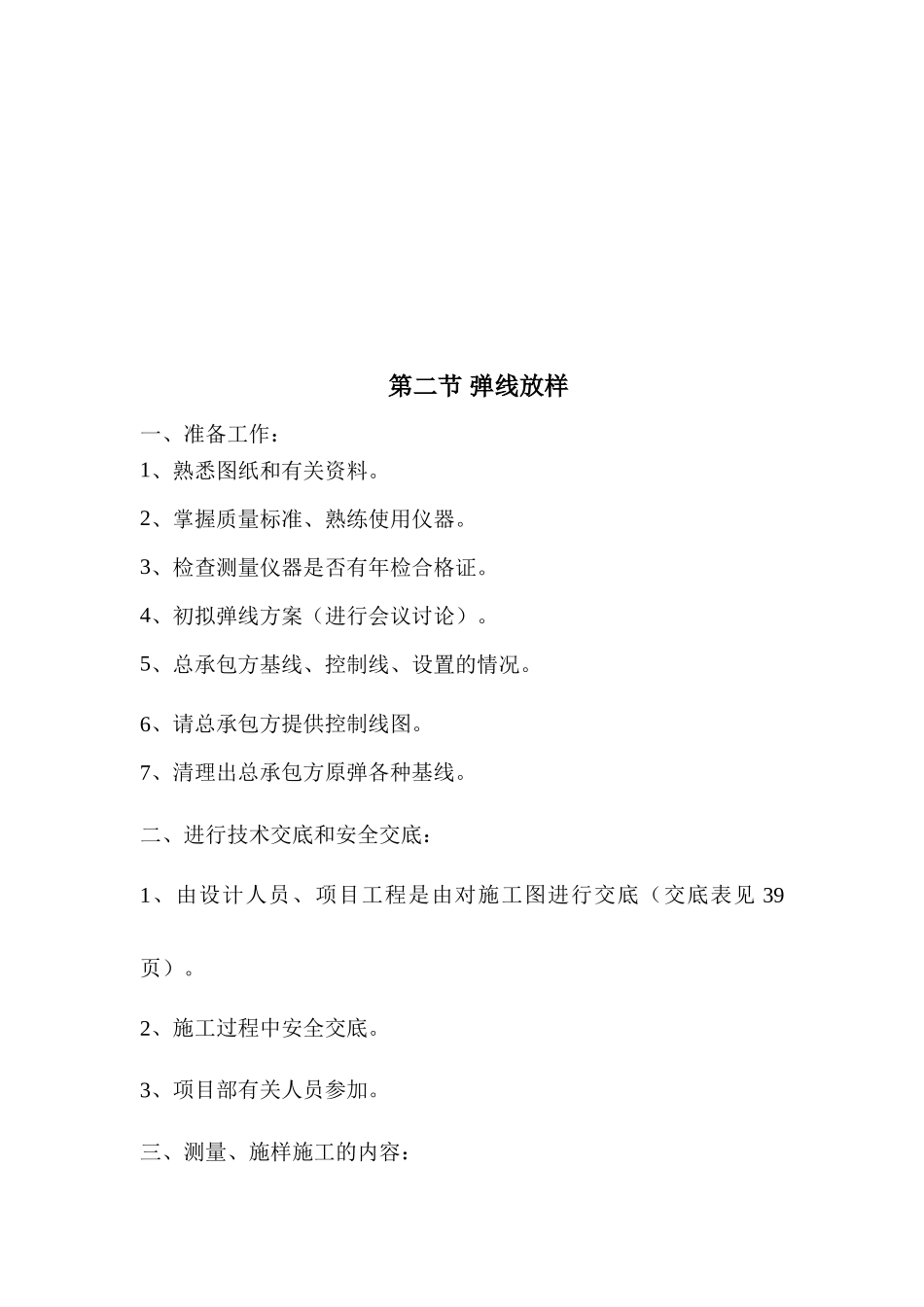

第八章施工技术方案第一节预埋件施工预埋件是整个幕墙施工的基础同，也是其能够以高质量完成的关键所在，由于此工程预埋件前期已完成，所以为保证预埋件埋设的正确性，我司将依据预埋件埋设图纸，对埋件进行偏差测量，对存在偏差的埋件通过植化学锚栓来保证埋件位置的准确性。第二节弹线放样一、准备工作：1、熟悉图纸和有关资料。2、掌握质量标准、熟练使用仪器。3、检查测量仪器是否有年检合格证。4、初拟弹线方案（进行会议讨论）。5、总承包方基线、控制线、设置的情况。6、请总承包方提供控制线图。7、清理出总承包方原弹各种基线。二、进行技术交底和安全交底：1、由设计人员、项目工程是由对施工图进行交底（交底表见39页）。2、施工过程中安全交底。3、项目部有关人员参加。三、测量、施样施工的内容：1、基线、轴线复核。2、水平标高的布置。3、放内、外控制线。4、弹分割线。5、垂直钢线的布置。6、线构预埋件的检查。四、质量标准：1、《玻璃幕墙工程技术规范》JGJ120-96。2、《建筑幕墙工程技术规范》DBJ-56-96。3、《城市测量规范》CJJ8-85。4、《工程测量规范》GB50026-93。五、施工测量的依据：1、北京市富凯大厦玻璃幕墙工程（平面图、立面图、节点大样图）。2、北京市富凯大厦玻璃幕墙工程建筑图、结构图。3、总承包单位提供的内控点布置图。六、资料汇总：1、技术交底记录。2、基线核记录。3、结构检查记录。4、埋件偏位记录。5、自检记录。6、专检记录。7、测量仪器年检合格证。七、人员配量：1、根据工地现状，拟设立2个小组：一组负责轴线、控制线布设一组负责水平标高的布设，在分工的基础上紧密配合，确保放线质量。2、每组设立6人，二组12人。八、测量放样施工：1、基准点、线的确认幕墙建筑线的放样，依据总承包单位提供的内控布置图、检查轴线控制线、起始标高以及底层的基准点，是否清晰或损坏，进一步了解具体的位置，相互之间的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可（附记录单）。2、标准层的设立依据南北大楼以及中厅之间的相互关系，我们拟定南北楼底层、5层、10层、15层、顶为标准控制层，依据总承包单位提供的底层基准控制点作为一组控制点，通过一级基准控制点，采用SOKKIAPD3铅垂仪，以±0.8mm的精度传递基准点，为提高传递精度，拟从底层通光孔直接传递至5层、10层、15层、顶层作出该四层的中心控制点，在各标准层任意一点架设全站仪进行连线工作，检查一下是否与总承包单位的中心线重合，若不重合，则换标准层，若在误差范围内，则确认。3、基准点实施的办法将铅垂仪架设在底层的基准点上（图一），用向下视准轴十字线投向传递层，在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准依次投点完毕后，进行联线步骤，在全站仪的监控制下墨线分段弹出。4、内控线的布置南北楼投点工作结束后，进行内控制线的布控，内控制线离结构面为400mm，在复核总承包单位主控线后，在此基础上进行内控线的平移，平移弹线过程中，全站仪进行监控，确保联线工作的准确性。5、外围结构的测量内控线布置后，以总承包单位提供的轴线、基准点、控制线作为一级基准点。在底层放出外围控制线，用全站仪监控作出各外控线延长线的交汇点。通过确定延长线上的交汇点作出二级控制点，各基准点之间互相连线的闭合状态，二级外控制网建立后，用全站仪测出两点间的直线距离，然后测出各面、角的基础结构轮廓线，检查建筑结构实际尺寸与设计尺寸之间的偏差程度。（结构偏差，不宜大于25mm）。6、层间标高的设置（1）在轴线控制线上，用全站仪采取直线延伸法，在能便于观察的外围为观察点，由下而上设立垂直线，在垂直线上楼层外立面上悬持10kg重物的50m钢卷尺，50m钢卷尺垂直钢丝持靠牢固，用大力钳把钢卷尺与钢丝夹紧，在小于4级风的所候条件下，静置后用等高法分别测量计算出各楼层的实际标高和建筑结构的实际总高度，每层设立1米水平线作为作业时的检查用线，并将各层高度分别用绿色油漆记录在立柱或剪力墙的同一位置处（因总承包方标记录红色，以示区别），在幕墙施工安装直至施工完毕...
