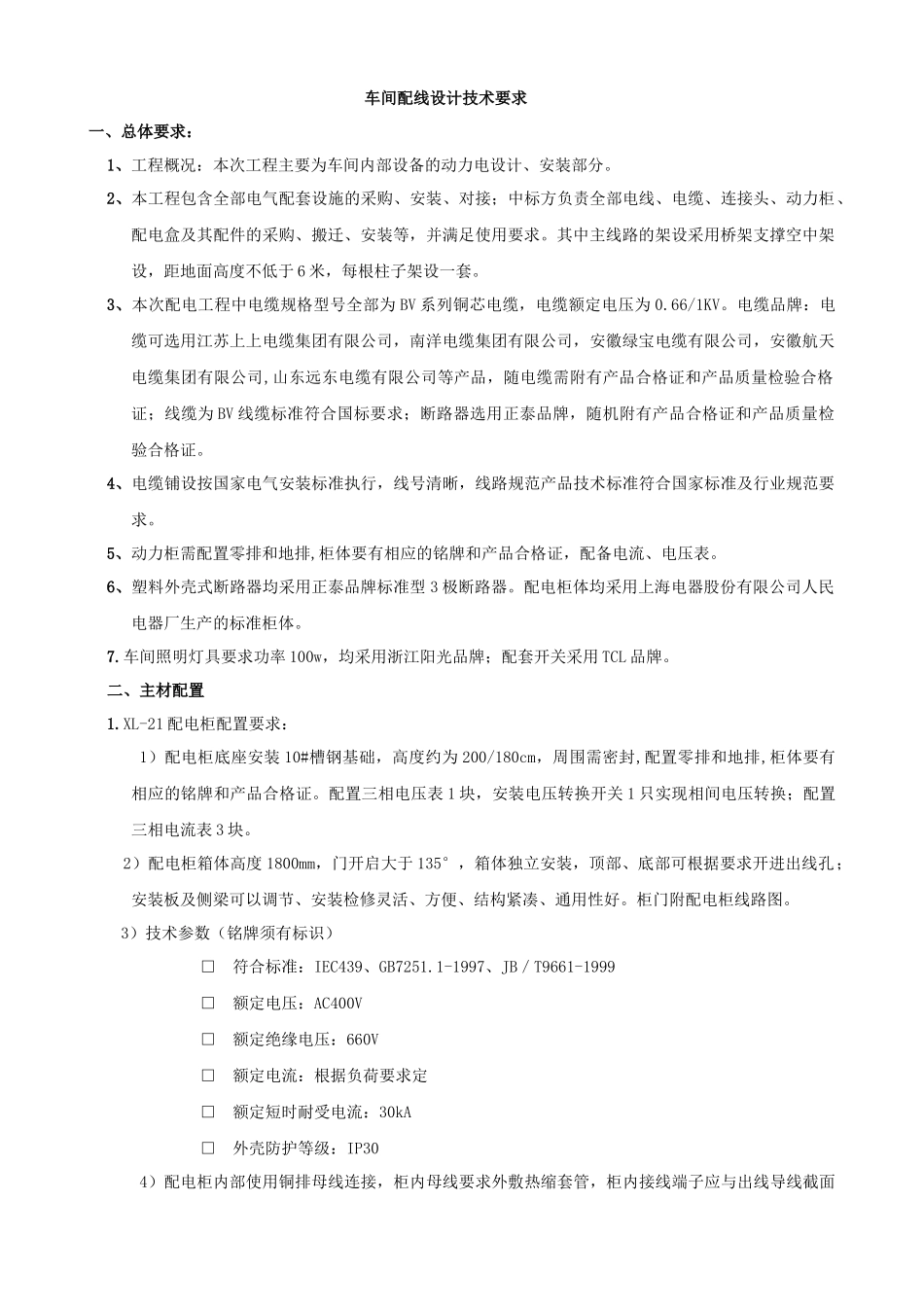

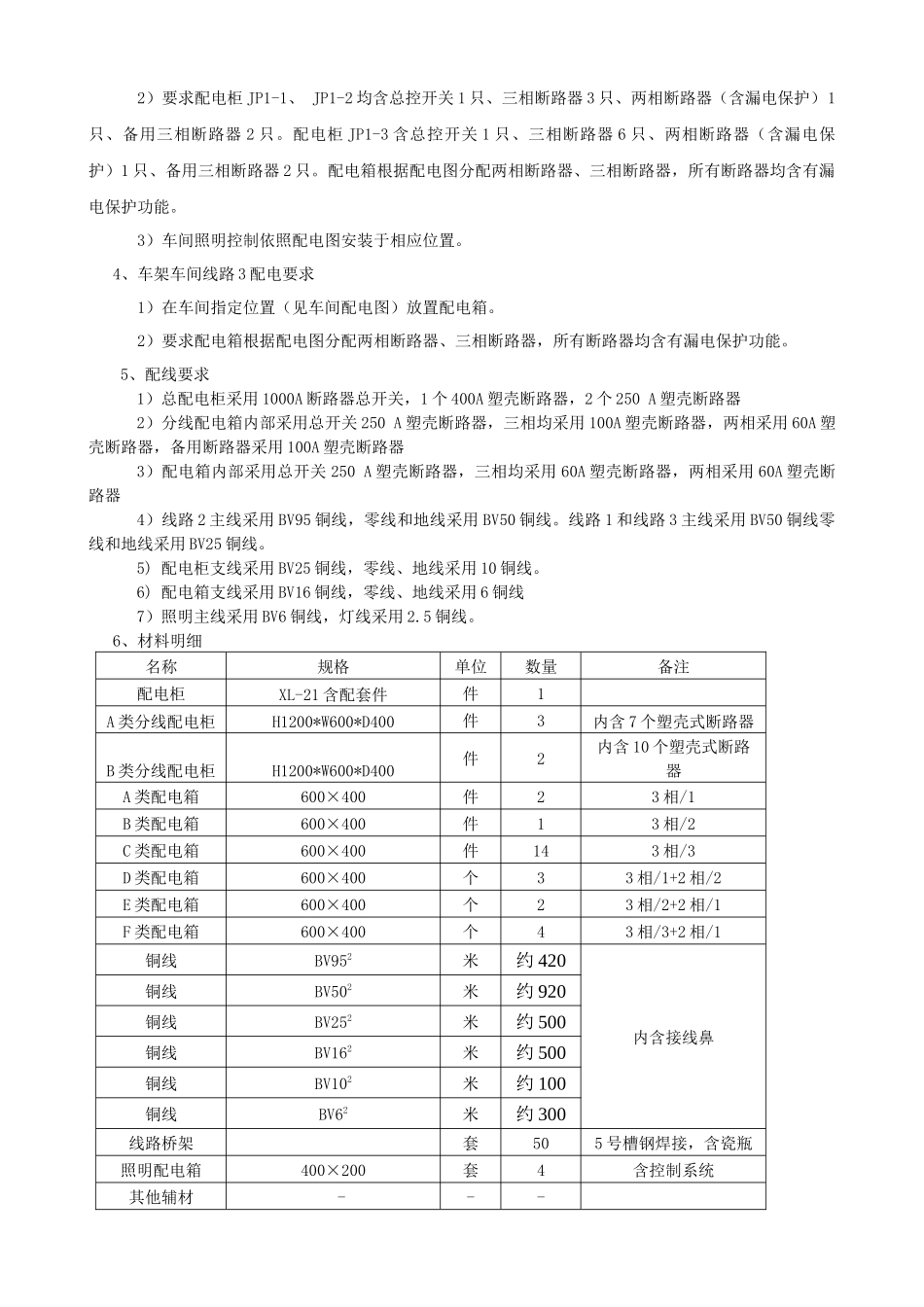

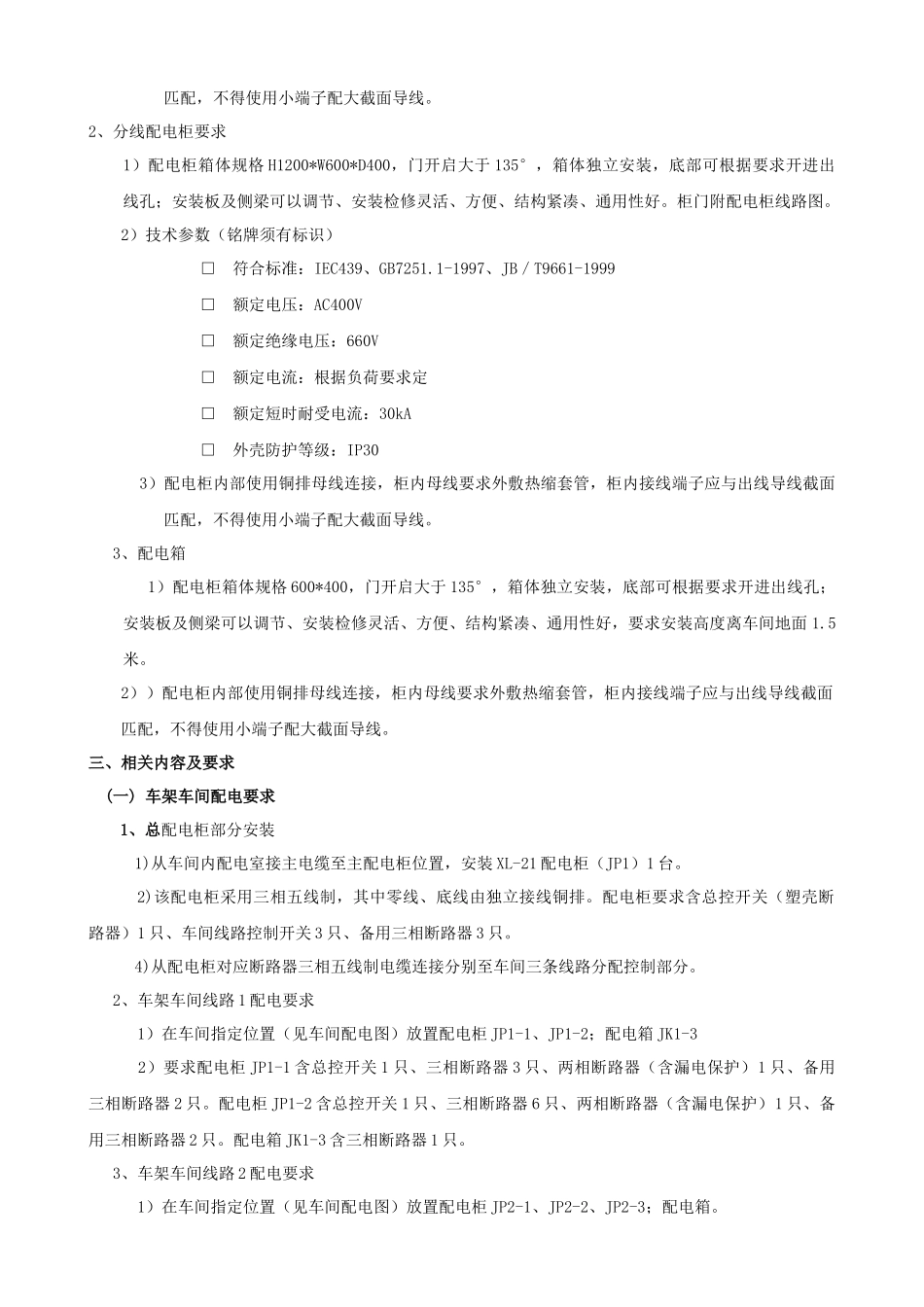

车间配线设计技术要求一、总体要求：1、工程概况：本次工程主要为车间内部设备的动力电设计、安装部分。2、本工程包含全部电气配套设施的采购、安装、对接；中标方负责全部电线、电缆、连接头、动力柜、配电盒及其配件的采购、搬迁、安装等，并满足使用要求。其中主线路的架设采用桥架支撑空中架设，距地面高度不低于6米，每根柱子架设一套。3、本次配电工程中电缆规格型号全部为BV系列铜芯电缆，电缆额定电压为0.66/1KV。电缆品牌：电缆可选用江苏上上电缆集团有限公司，南洋电缆集团有限公司，安徽绿宝电缆有限公司，安徽航天电缆集团有限公司,山东远东电缆有限公司等产品，随电缆需附有产品合格证和产品质量检验合格证；线缆为BV线缆标准符合国标要求；断路器选用正泰品牌，随机附有产品合格证和产品质量检验合格证。4、电缆铺设按国家电气安装标准执行，线号清晰，线路规范产品技术标准符合国家标准及行业规范要求。5、动力柜需配置零排和地排,柜体要有相应的铭牌和产品合格证，配备电流、电压表。6、塑料外壳式断路器均采用正泰品牌标准型3极断路器。配电柜体均采用上海电器股份有限公司人民电器厂生产的标准柜体。7.车间照明灯具要求功率100w，均采用浙江阳光品牌；配套开关采用TCL品牌。二、主材配置1.XL-21配电柜配置要求：1）配电柜底座安装10#槽钢基础，高度约为200/180cm，周围需密封,配置零排和地排,柜体要有相应的铭牌和产品合格证。配置三相电压表1块，安装电压转换开关1只实现相间电压转换；配置三相电流表3块。2）配电柜箱体高度1800mm，门开启大于135°，箱体独立安装，顶部、底部可根据要求开进出线孔；安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好。柜门附配电柜线路图。3）技术参数（铭牌须有标识）□符合标准：IEC439、GB7251.1-1997、JB／T9661-1999□额定电压：AC400V□额定绝缘电压：660V□额定电流：根据负荷要求定□额定短时耐受电流：30kA□外壳防护等级：IP304）配电柜内部使用铜排母线连接，柜内母线要求外敷热缩套管，柜内接线端子应与出线导线截面匹配，不得使用小端子配大截面导线。2、分线配电柜要求1）配电柜箱体规格H1200*W600*D400，门开启大于135°，箱体独立安装，底部可根据要求开进出线孔；安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好。柜门附配电柜线路图。2）技术参数（铭牌须有标识）□符合标准：IEC439、GB7251.1-1997、JB／T9661-1999□额定电压：AC400V□额定绝缘电压：660V□额定电流：根据负荷要求定□额定短时耐受电流：30kA□外壳防护等级：IP303）配电柜内部使用铜排母线连接，柜内母线要求外敷热缩套管，柜内接线端子应与出线导线截面匹配，不得使用小端子配大截面导线。3、配电箱1）配电柜箱体规格600*400，门开启大于135°，箱体独立安装，底部可根据要求开进出线孔；安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好，要求安装高度离车间地面1.5米。2））配电柜内部使用铜排母线连接，柜内母线要求外敷热缩套管，柜内接线端子应与出线导线截面匹配，不得使用小端子配大截面导线。三、相关内容及要求(一)车架车间配电要求1、总配电柜部分安装1)从车间内配电室接主电缆至主配电柜位置，安装XL-21配电柜（JP1）1台。2)该配电柜采用三相五线制，其中零线、底线由独立接线铜排。配电柜要求含总控开关（塑壳断路器）1只、车间线路控制开关3只、备用三相断路器3只。4)从配电柜对应断路器三相五线制电缆连接分别至车间三条线路分配控制部分。2、车架车间线路1配电要求1）在车间指定位置（见车间配电图）放置配电柜JP1-1、JP1-2；配电箱JK1-32）要求配电柜JP1-1含总控开关1只、三相断路器3只、两相断路器（含漏电保护）1只、备用三相断路器2只。配电柜JP1-2含总控开关1只、三相断路器6只、两相断路器（含漏电保护）1只、备用三相断路器2只。配电箱JK1-3含三相断路器1只。3、车架车间线路2配电要求1）在车间指定位置（见车间配电图）放置配电柜JP2-1、JP2-2、JP2-3；配电箱。2）要求配电柜JP1-1、JP1-2均含总控开关1只、三相断路器3只、两相断路器（含漏电保护）1只、备用三相断...
