排气不良对产品的影响VIP免费

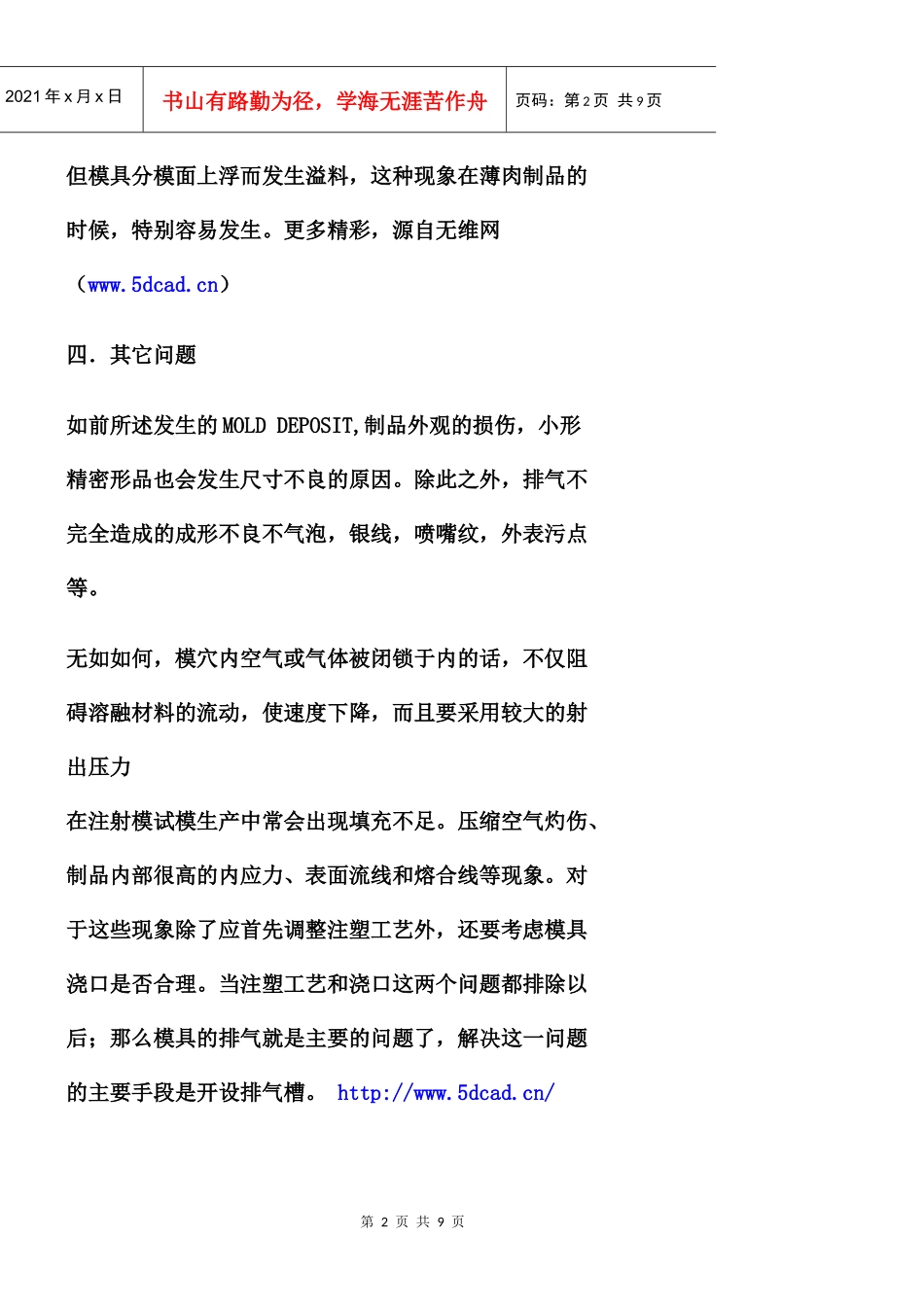

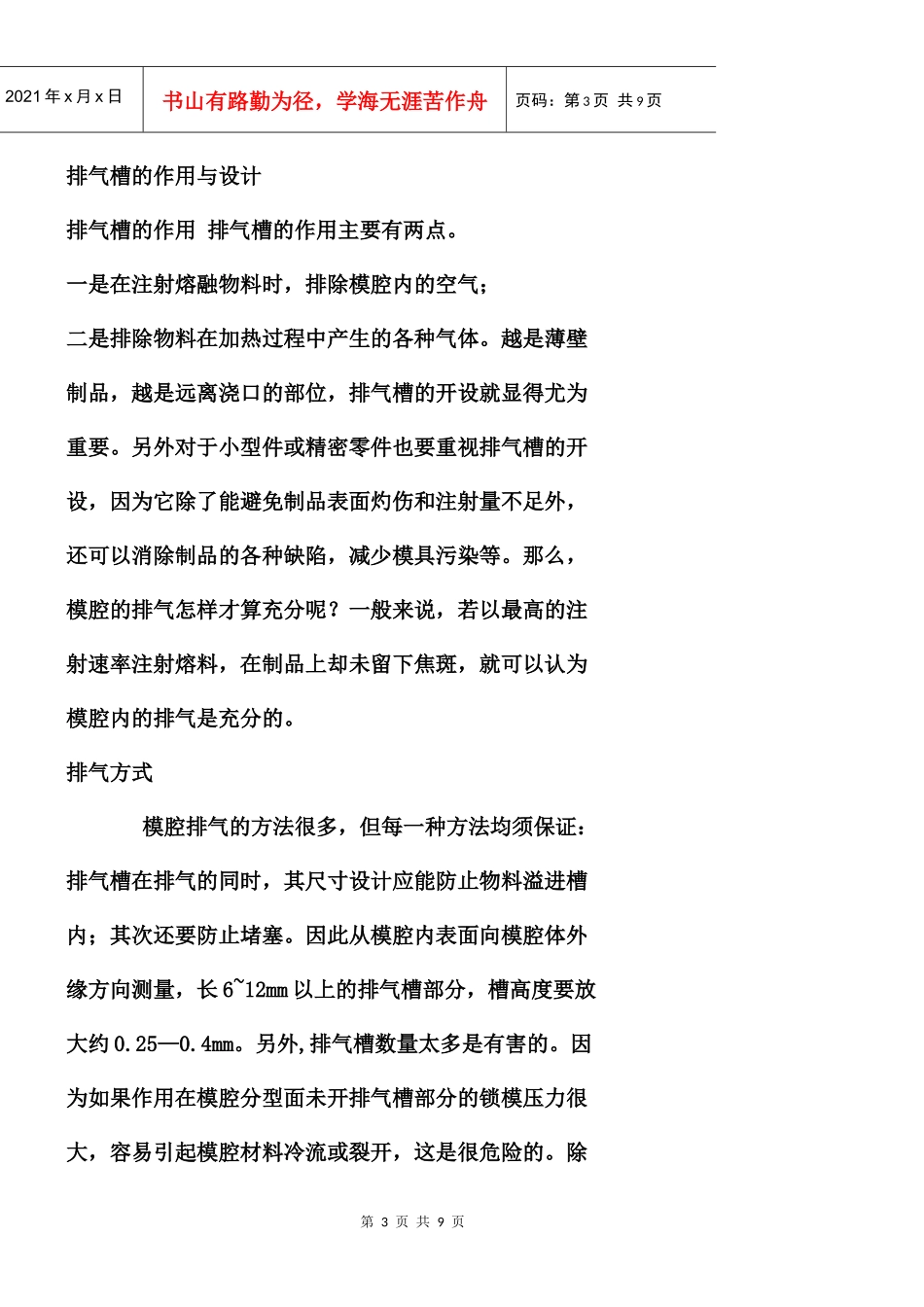

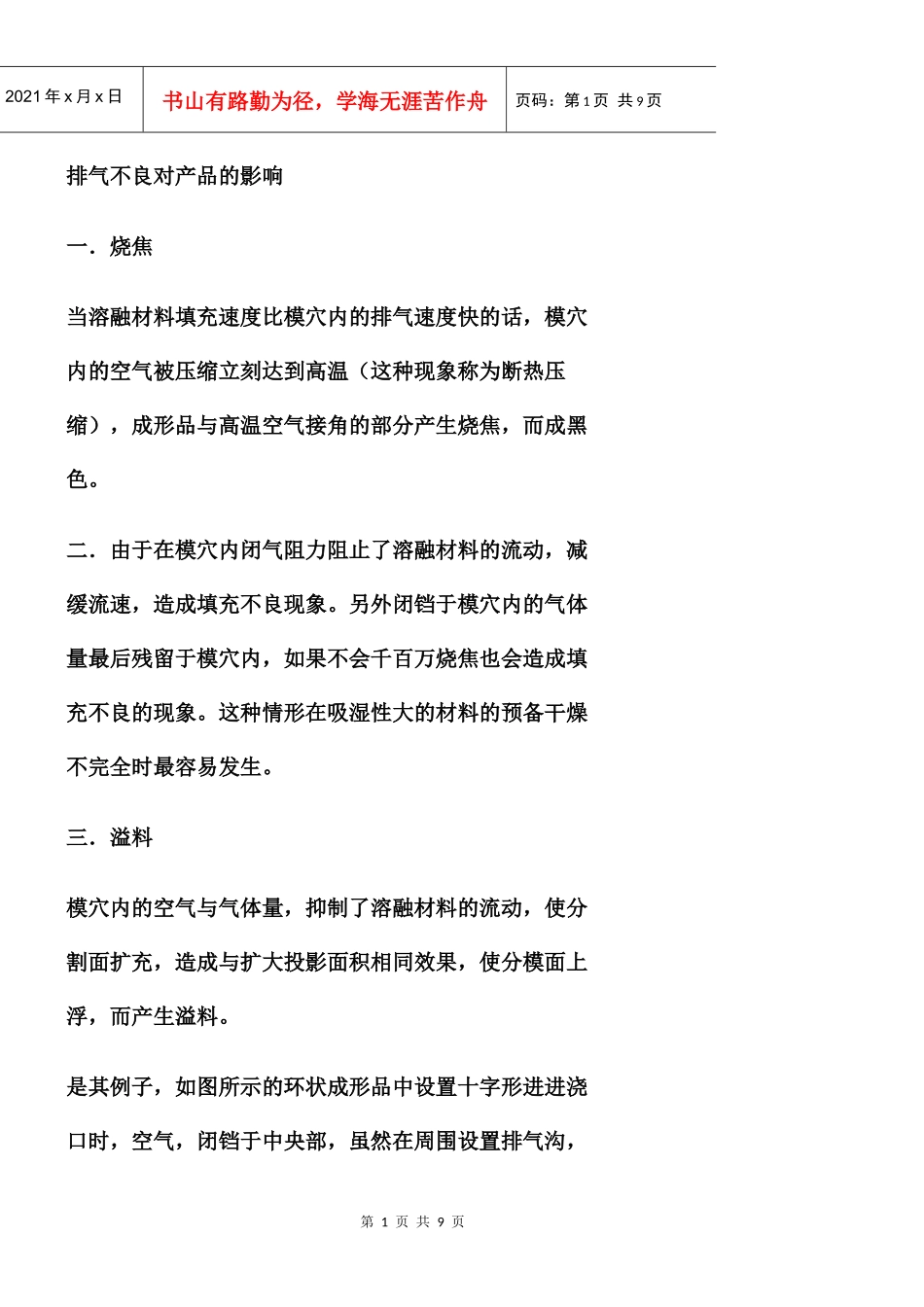

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页排气不良对产品的影响一．烧焦当溶融材料填充速度比模穴内的排气速度快的话，模穴内的空气被压缩立刻达到高温（这种现象称为断热压缩），成形品与高温空气接角的部分产生烧焦，而成黑色。二．由于在模穴内闭气阻力阻止了溶融材料的流动，减缓流速，造成填充不良现象。另外闭铛于模穴内的气体量最后残留于模穴内，如果不会千百万烧焦也会造成填充不良的现象。这种情形在吸湿性大的材料的预备干燥不完全时最容易发生。三．溢料模穴内的空气与气体量，抑制了溶融材料的流动，使分割面扩充，造成与扩大投影面积相同效果，使分模面上浮，而产生溢料。是其例子，如图所示的环状成形品中设置十字形进进浇口时，空气，闭铛于中央部，虽然在周围设置排气沟，第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页但模具分模面上浮而发生溢料，这种现象在薄肉制品的时候，特别容易发生。更多精彩，源自无维网（www.5dcad.cn）四．其它问题如前所述发生的MOLDDEPOSIT,制品外观的损伤，小形精密形品也会发生尺寸不良的原因。除此之外，排气不完全造成的成形不良不气泡，银线，喷嘴纹，外表污点等。无如如何，模穴内空气或气体被闭锁于内的话，不仅阻碍溶融材料的流动，使速度下降，而且要采用较大的射出压力在注射模试模生产中常会出现填充不足。压缩空气灼伤、制品内部很高的内应力、表面流线和熔合线等现象。对于这些现象除了应首先调整注塑工艺外，还要考虑模具浇口是否合理。当注塑工艺和浇口这两个问题都排除以后；那么模具的排气就是主要的问题了，解决这一问题的主要手段是开设排气槽。http://www.5dcad.cn/第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页排气槽的作用与设计排气槽的作用排气槽的作用主要有两点。一是在注射熔融物料时，排除模腔内的空气；二是排除物料在加热过程中产生的各种气体。越是薄壁制品，越是远离浇口的部位，排气槽的开设就显得尤为重要。另外对于小型件或精密零件也要重视排气槽的开设，因为它除了能避免制品表面灼伤和注射量不足外，还可以消除制品的各种缺陷，减少模具污染等。那么，模腔的排气怎样才算充分呢？一般来说，若以最高的注射速率注射熔料，在制品上却未留下焦斑，就可以认为模腔内的排气是充分的。排气方式模腔排气的方法很多，但每一种方法均须保证：排气槽在排气的同时，其尺寸设计应能防止物料溢进槽内；其次还要防止堵塞。因此从模腔内表面向模腔体外缘方向测量，长6~12mm以上的排气槽部分，槽高度要放大约0.25—0.4mm。另外,排气槽数量太多是有害的。因为如果作用在模腔分型面未开排气槽部分的锁模压力很大，容易引起模腔材料冷流或裂开，这是很危险的。除第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页了在分型面上对模腔排气外，还可以通过在浇注系统的料流末端位置设排气槽，以及沿顶出杆四周留出间隙的方式达到排气的目的。因为排气槽开的深度、宽度以及位置的选择；如果不适当，产生的飞边毛刺，将影响制品的美观和精度。因此上述间隙的大小以防止顶出杆四周出现飞边为限。这里应特别注意的是：齿轮这样的制件在排气时，可能连最微小的飞边也是不希望有的。这一类制件最好采用以下方式排气：①彻底清除流道内气体；②用粒度为200＃的碳化硅磨料对分型面配合表面进行喷丸处理。另外，在浇注系统料流末端开设排气槽主要是指分流道末端位置的排气槽，其宽度应等于分流道的宽度，高度视材料而异。设计方法根据多年注射模设计和产品试模的经验；本文简单介绍几种排气槽的设计。对于复杂几何形状的产品模具，排气槽的开设；最好在几次试模后再去断定。而模具结构设计中的整体结构形式，其最大缺点就是排气不良。对第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页整体模腔模芯有以下几种排气分型面、顶针、斜顶ACT、排气塞，排气网格、滑块、脱气棒、排气槽。http:/...
