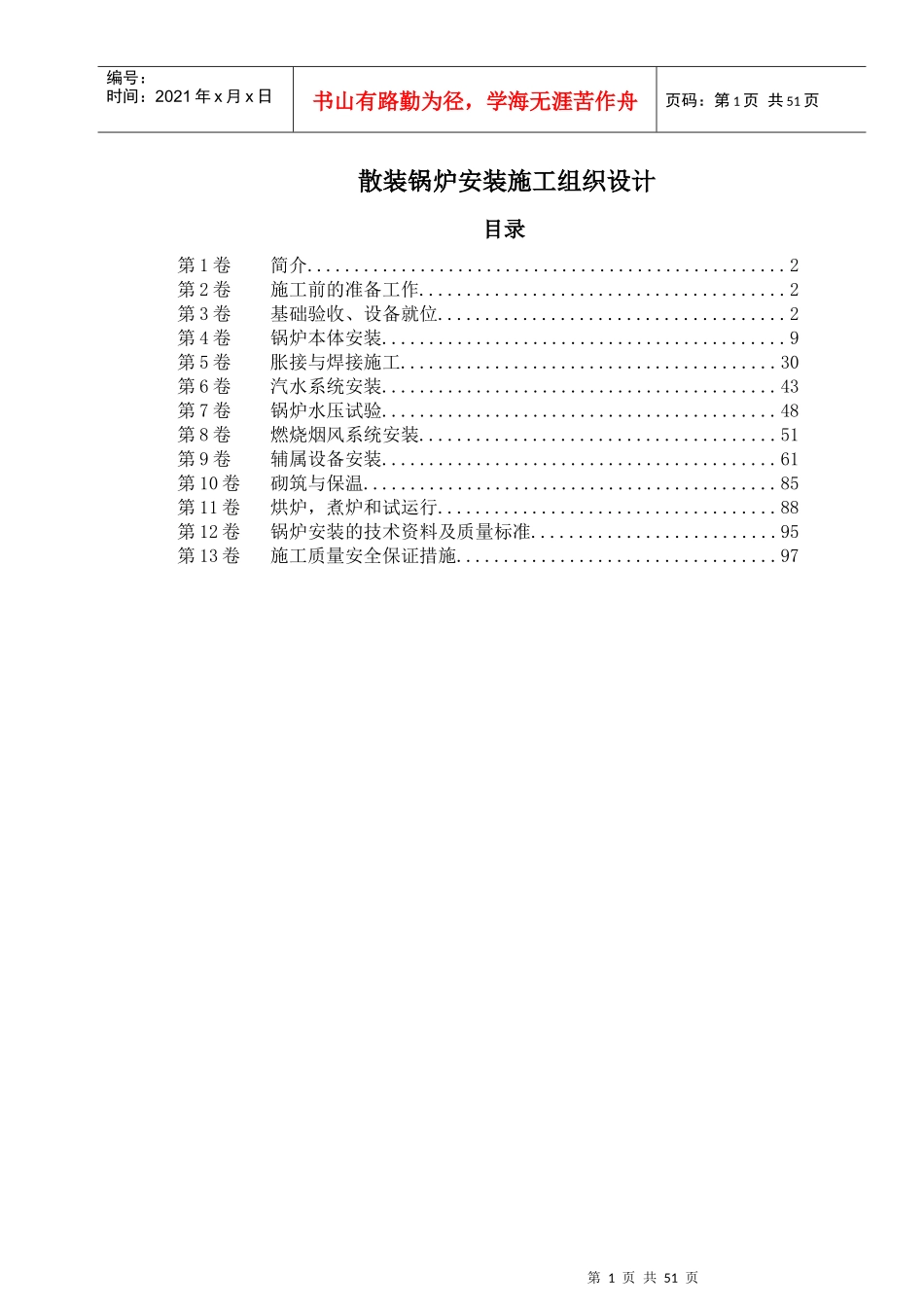

第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共51页散装锅炉安装施工组织设计目录第1卷简介...................................................2第2卷施工前的准备工作.......................................2第3卷基础验收、设备就位.....................................2第4卷锅炉本体安装...........................................9第5卷胀接与焊接施工........................................30第6卷汽水系统安装..........................................43第7卷锅炉水压试验..........................................48第8卷燃烧烟风系统安装......................................51第9卷辅属设备安装..........................................61第10卷砌筑与保温............................................85第11卷烘炉,煮炉和试运行....................................88第12卷锅炉安装的技术资料及质量标准..........................95第13卷施工质量安全保证措施..................................97第2页共51页第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共51页第一卷简介散装锅炉在建设单位施工现场组装,锅炉安装的工程量大、所需工种多、施工工艺比较复杂、技术要求高、施工周期长、作业地点比较分散。施工中应尽量采用预先组合穿插作业的施工方法,减少高空作业,以加快安装进度,缩短工期;并尽量使用汽车吊,减少起重作业,提高劳动效率,加快进度。第二卷施工前的准备工作施工前准备工作是保证安装工作顺利进行的先决条件。必须做好以下准备工作:.熟悉技术文件,设计图纸和有关资料.勘查施工现场.编制施工组织设计.向锅炉监察部门办理备案手续.设备的清点和移交第三卷基础验收、设备就位(一)、对锅炉基础质量的检查验收锅炉土建基础完工后,在锅炉安装工程开工之前,应进行土建基础工程全面的检查验收,以保证锅炉安装工程的顺利进行和锅炉安全运行。对锅炉土建基础的验收从基础外观检查、基础混凝土的抗压強度检验、基础的相对位置标高检查和基础各部几何尺寸、预埋件预埋孔洞的检查四个方面进行,符合要求后进行资料签证。(二)、在锅炉基础上划线的具体方法与步骤可按下述程序进行见下图1:BZ1Z2CZ3Z42.1用经纬仪、钢尺等测量土建施工单位绘出的锅炉基础中心线A-Aˊ。锅炉的相对位置测量后,用眼观察整个锅炉房,沒有错位感觉时,可认定此A-Aˊ线为锅炉的纵向基准线。对预留钢柱地脚的位置、以多数为准进行定位,不适当的应调整。2.2取锅炉前墙(即前排钢柱)外沿,画出与A-Aˊ垂直的一条直线B-Bˊ。B-Bˊ即当锅炉横向基准线,对于橫置锅炉取锅桶中心线在基础上的投影位置,如图1中的C-Cˊ,为锅炉横向基准线。见图1。2.3对于混凝土基础上的纵向基准中心线A-Aˊ与横向基准线B-Bˊ是否垂直,应作检查。用等腰三角形作具体检查在A-Aˊ线上任取一点P以A-Aˊ与B-Bˊ的交点O为中心,在B-Bˊ上取任意长度OE、OF,并使OE=OF,然后用钢卷尺测量PE、PF的长度。若PE=PF,则表明A-Aˊ与B-Bˊ互相垂直;若PE≠PF,则表明A-Aˊ与B-Bˊ互相不垂直。不垂直时应找出原因,重新调整B-Bˊ线,直至PE=PF为止。见图12.4划出各钢柱基础中心线和其它辅助中心线2.4.1在B-B`线找出a及aˊ两点,使Oa=Oaˊ=钢柱基础中心线至A-Aˊ的距离。2.4.2用经纬仪分别架设在a及aˊ点上,视镜对准B-Bˊ线后,固定水平度盘,转动望眼镜水平转角90°分别打出a-b及aˊ-bˊ两条平行于A-Aˊ的直线。2.4.3分别以a及aˊ为始点在a-b及aˊ-bˊ线上用钢尺量出各钢柱距B-Bˊ线的距离(如第3页共51页第2页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共51页图1中0-1、0-2、0-3、0-4,于是便找出1、2、3、4与1ˊ、2ˊ、3ˊ、4ˊ、各点即为各钢柱的基础中心线)。2.4.4验证各钢柱中心线位置用各部对角线长度相等的方法进行验证,当各部分相应的对角线相等时,说明正确;反之应找出原因并进行调整,直到对角线相等为止。对角线的偏差符...
