设备间子系统及建筑群子系统的设计VIP免费

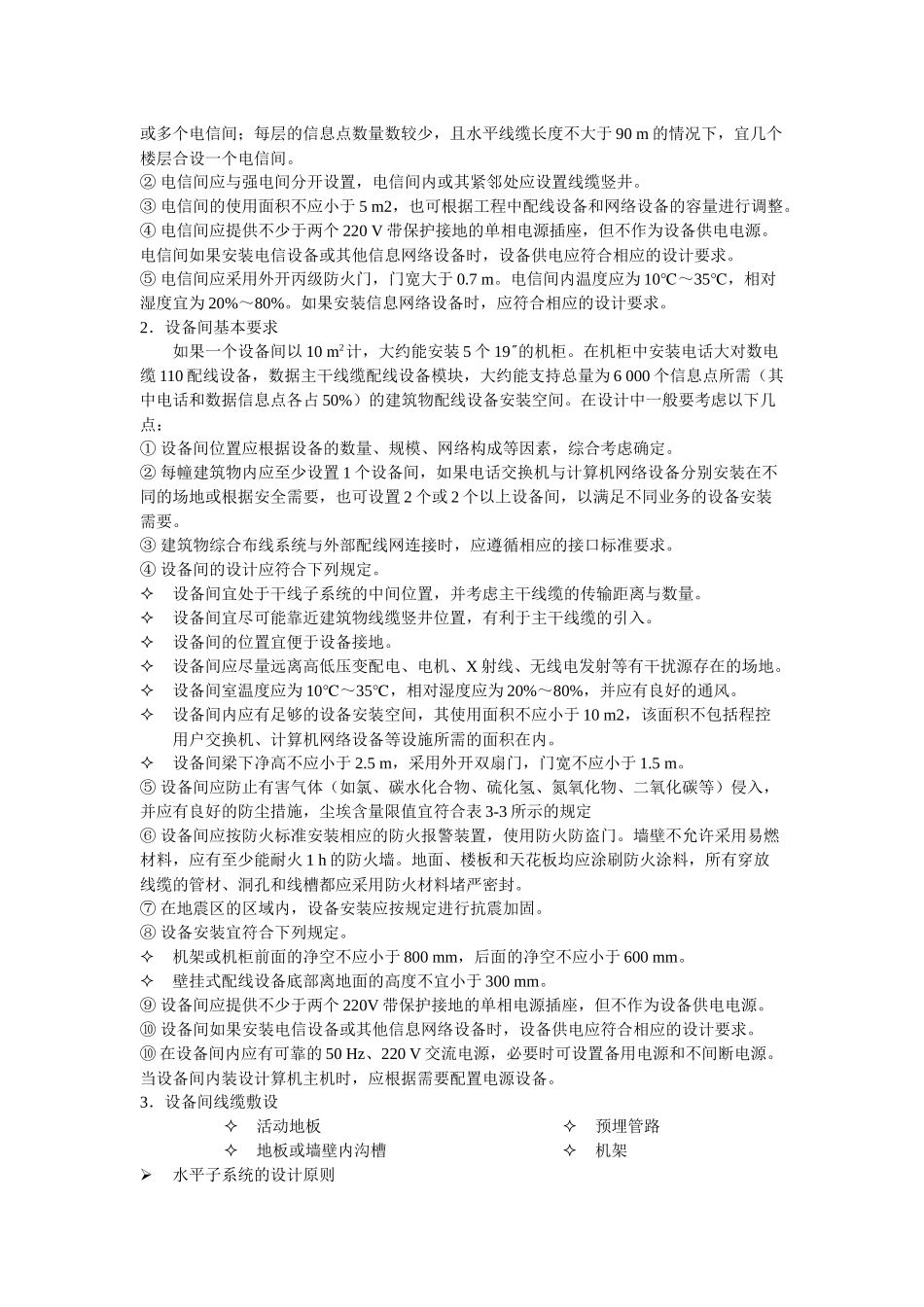

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料《网络系统工程实训》指导书3-1设备间子系统、进线间子系统及建筑群子系统的设计【实训目的】1、通过学习设备间子系统布线路径和距离的设计，熟练掌握设备间子系统的设计。2、通过立式机柜的安装,了解机柜的布置原则和安装方法及使用要求。3、掌握建筑群子系统的设计。【参考资料】1．吴方国,杨晓斌.智能楼宇网络工程实训,江西高校出版社,20092．吕晓阳.综合布线工程技术与实训,,20093．王公儒.网络综合布线系统工程技术实训教程，机械工业出版社,20094．刘省贤.综合布线技术教程与实训，北京大学出版社,20065．千家综合布线网6．中国建筑电气网【实训内容】1．设备间子系统设计设备间子系统简介设备间子系统是一个集中化设备区，连接系统公共设备及通过垂直干线子系统连接至管理子系统，如局域网（LAN）、主机、建筑自动化和保安系统等。设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所，如图3-1-1所示。设备间子系统一般设在建筑物中部或在建筑物的一、二层，避免设在顶层或地下室，位置不应远离电梯，而且为以后的扩展留下余地。建筑群的线缆进入建筑物时应有相应的过流、过压保护设施。设备间除一般意义上的建筑物设备间和建筑群设备间外，还包括楼层电信间（又称为楼层设备间、楼层配线间、弱电间）。图3-1-1设备间示意图（图中用黄色标识）1．电信间的基本要求①电信间的数量应按所服务的楼层范围及工作区面积来确定。如果该层信息点数量不大于400个，水平线缆长度在90m范围以内，宜设置一个电信间；当超出这一范围时宜设两个或多个电信间；每层的信息点数量数较少，且水平线缆长度不大于90m的情况下，宜几个楼层合设一个电信间。②电信间应与强电间分开设置，电信间内或其紧邻处应设置线缆竖井。③电信间的使用面积不应小于5m2，也可根据工程中配线设备和网络设备的容量进行调整。④电信间应提供不少于两个220V带保护接地的单相电源插座，但不作为设备供电电源。电信间如果安装电信设备或其他信息网络设备时，设备供电应符合相应的设计要求。⑤电信间应采用外开丙级防火门，门宽大于0.7m。电信间内温度应为10℃～35℃，相对湿度宜为20%～80%。如果安装信息网络设备时，应符合相应的设计要求。2．设备间基本要求如果一个设备间以10m2计，大约能安装5个19的机柜。在机柜中安装电话大对数电缆110配线设备，数据主干线缆配线设备模块，大约能支持总量为6000个信息点所需（其中电话和数据信息点各占50%）的建筑物配线设备安装空间。在设计中一般要考虑以下几点：①设备间位置应根据设备的数量、规模、网络构成等因素，综合考虑确定。②每幢建筑物内应至少设置1个设备间，如果电话交换机与计算机网络设备分别安装在不同的场地或根据安全需要，也可设置2个或2个以上设备间，以满足不同业务的设备安装需要。③建筑物综合布线系统与外部配线网连接时，应遵循相应的接口标准要求。④设备间的设计应符合下列规定。设备间宜处于干线子系统的中间位置，并考虑主干线缆的传输距离与数量。设备间宜尽可能靠近建筑物线缆竖井位置，有利于主干线缆的引入。设备间的位置宜便于设备接地。设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场地。设备间室温度应为10℃～35℃，相对湿度应为20%～80%，并应有良好的通风。设备间内应有足够的设备安装空间，其使用面积不应小于10m2，该面积不包括程控用户交换机、计算机网络设备等设施所需的面积在内。设备间梁下净高不应小于2.5m，采用外开双扇门，...
