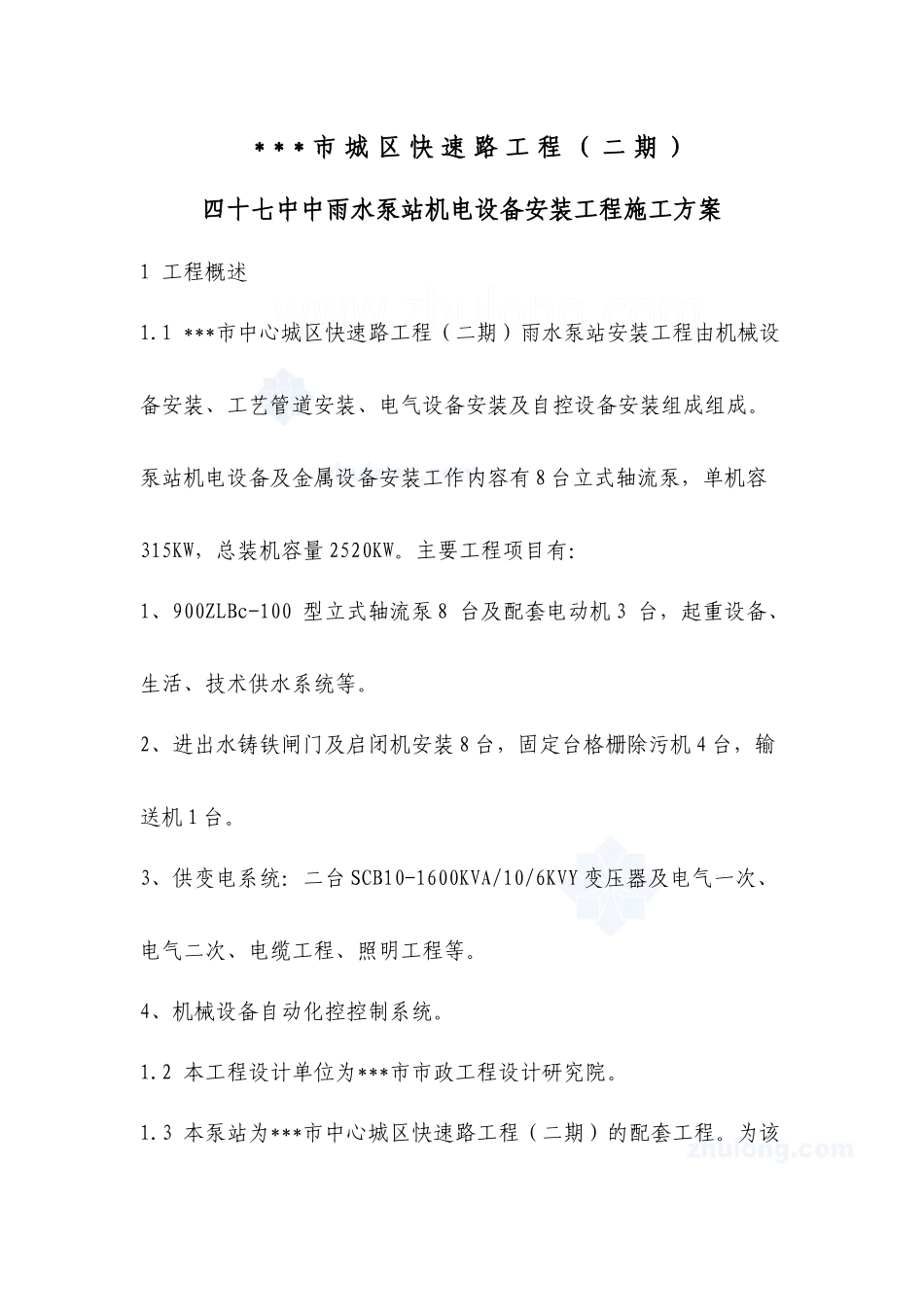

***市城区快速路工程（二期）四十七中中雨水泵站机电设备安装工程施工方案1工程概述1.1***市中心城区快速路工程（二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。泵站机电设备及金属设备安装工作内容有8台立式轴流泵，单机容315KW，总装机容量2520KW。主要工程项目有：1、900ZLBc-100型立式轴流泵8台及配套电动机3台，起重设备、生活、技术供水系统等。2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。4、机械设备自动化控控制系统。1.2本工程设计单位为***市市政工程设计研究院。1.3本泵站为***市中心城区快速路工程（二期）的配套工程。为该地区防止水患自然灾害起十分重要的作用。因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备，精心安排安装施工，确保本站机电设备的安装质量及安装工期，按时投入使用，使本工程发挥应有的投资效益。1.4机电设备安装施工方案、措施编制的依据1、***市中心城区快速路工程（二期）雨水泵站施工招标文件，2、***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。3、现场踏勘记录。3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。1.5施工方针及承诺：1、对本工程施工的总方针为优化施工组合，优化施工方案，精心进行施工，确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，建成后为用户提供良好的售后服务。2、承诺：我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺：（1）保证按《泵站技术规范》（安装分册、验收分册）SD204–86及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。（2）保证按招标文件规定工期完成承包合同范围内的全部机电安装任务，保证确保2008年3月20日以前完成电设备安装任务，确保交付使用（3）保证本工程不转包，不分包。本公司能够提出上述承诺，是因为本工程的设计单位天津市市政工程设计研究院，能为本站提供优良的设计，有经验丰富的建设、监理单位人员的指导和监控，我公司有一支从事水利水电工程机电设备安装的专业队伍，技术力量雄厚，工人技术素质较高，安装及调试设备齐全，可以按时完成任务。2主要实物工程量统计表2.1本工程机电设备安装工程量统计是依据***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。2.2承包商对本工程机电设备安装内容包括：机电设备的采购及出厂检查验收、设备的装卸、二次运输、工地开箱检查验收、保管、仓储、安装、调试、试验、启动、试运行、移交的全部工作，设备基础的一、二期混凝土内的予埋件。2.3主要实物工程量统计表（1）、主要设备及工艺管道工程量序号材料、设备名称及规格计量单位数量1镶铜铸铁方闸门2200*2200台42固定式机械格栅(B=2700,b=50)台43螺旋输送机台14立式轴流泵台85水泵配套电机台86配套拍门DN900台87电动单梁悬挂起重机(5T)台18I25a起重机轨道米64.49镶铜铸铁方闸门2800*2800台410潜水泵Q=15m3/h,H=10m,P=1.5KW台1序号材料、设备名称及规格单位数量11DN900铸铁双法300弯头个812DN900铸铁双法1m短管个813铸铁双法渐扩管DN900*1200个814铸铁活接头个815铸铁法兰盲板DN900个116空气管道DN200米8.917通气管道DN75米69.818PPRDN40给水管米15.0019PPRDN32给水管米60.0020PPRDN25给水管米60.0021PPRDN16给水管米8.0022节门DN20个8.0023节门DN16个2.0024龙头DN16个2.0025淋浴喷头1.0026UPVC排水管DN32安装米2.0027UPVC排水管DN50安装米20.0028UPVC排水管DN100安装米5.0029UPVC排水管DN150安装米30.00（2）、主要电气设备安装工程量序号材料、设备名称及规格计量单位数量动力电气部分1镀锌钢管G25m352镀锌钢管G32m203LV-5Z76#金属软管m404LV-5Z30#金属软管m80电缆桥架支架套905200*100电缆桥架m356300*150电缆桥架m117600*200电缆桥架m808电缆悬索m329明装三箱四极插座只210中央信号...
