钢结构车间工程施工组织设计VIP免费

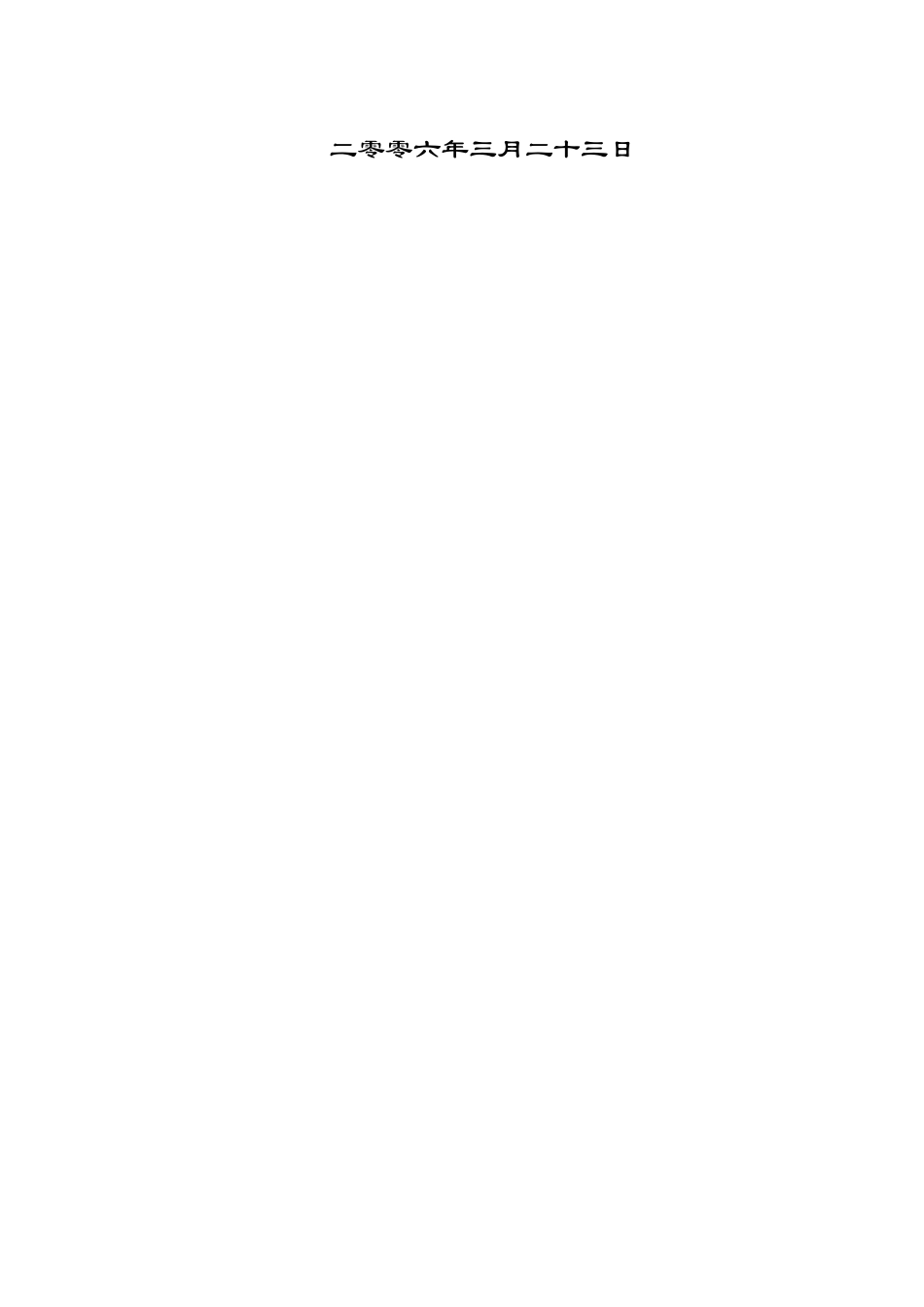

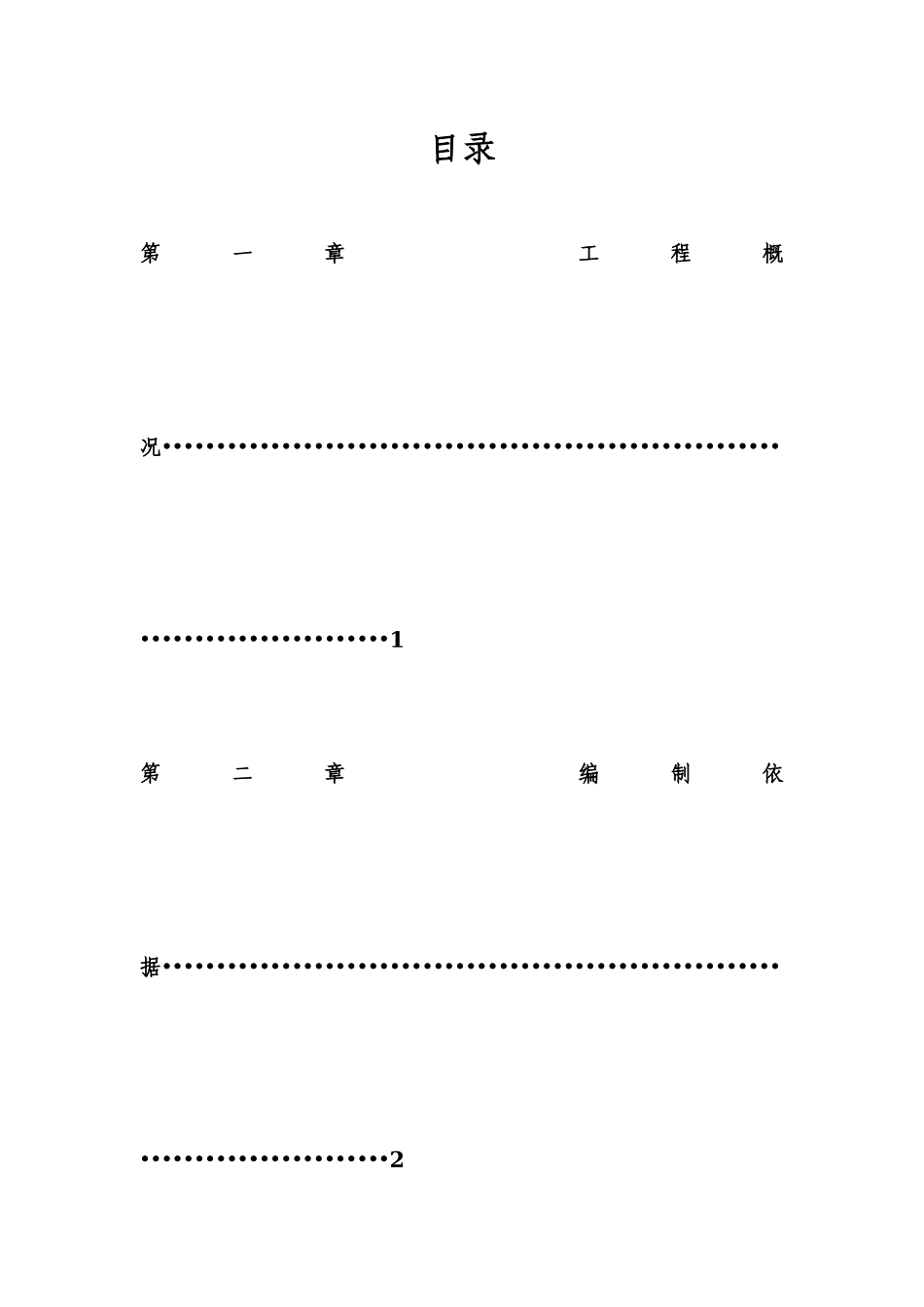

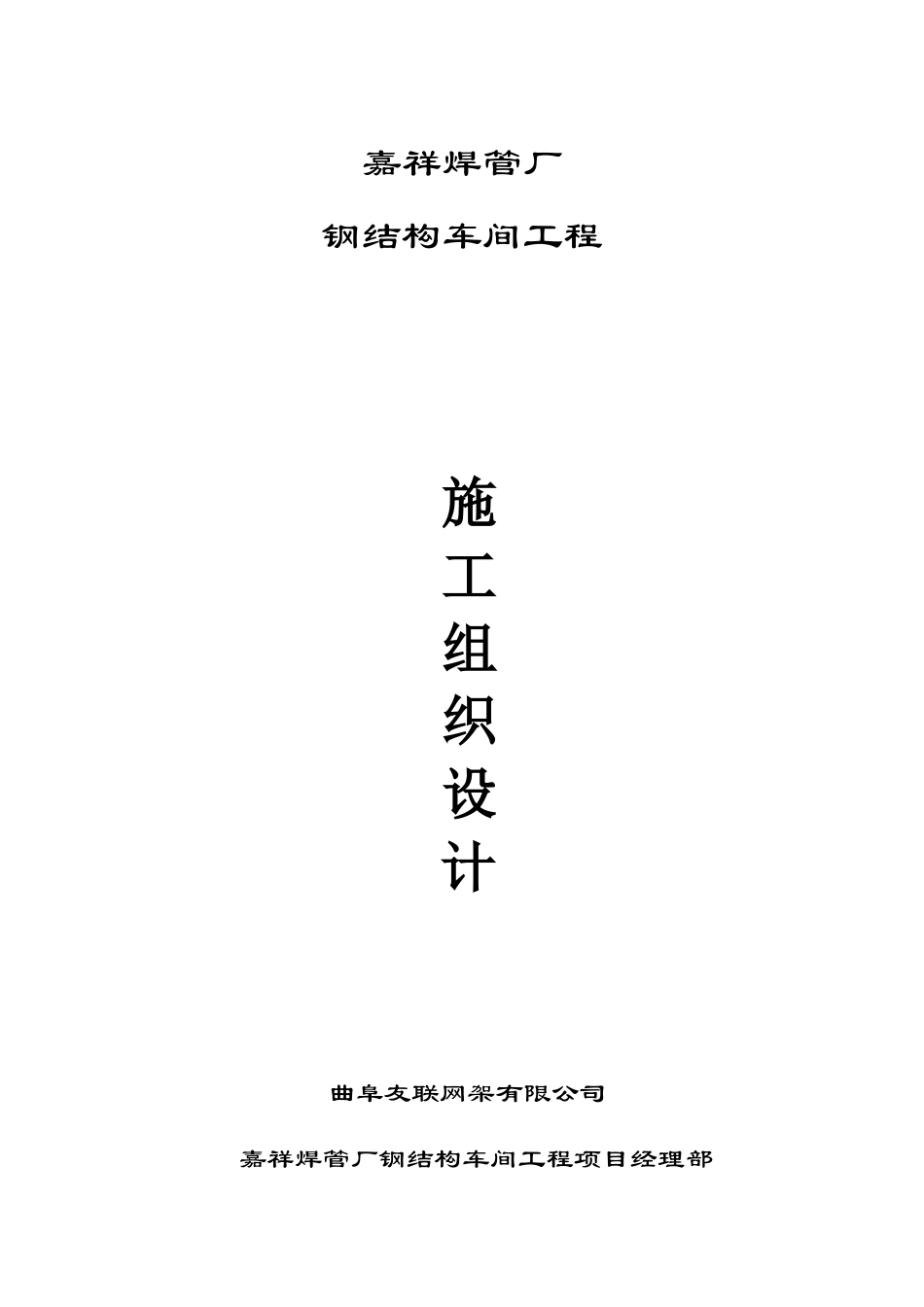

嘉祥焊管厂钢结构车间工程施工组织设计曲阜友联网架有限公司嘉祥焊管厂钢结构车间工程项目经理部二零零六年三月二十三日目录第一章工程概况••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1第二章编制依据••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2第三章施工部署••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5第四章彩钢屋面板的安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••47第五章主要施工管理措施••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••50第一章【工程概况】表1-1.嘉祥焊管厂钢结构车间工程概况第二章编制依据1招标文件及招标图纸工程名称嘉祥焊管厂钢结构车间工程建设地点嘉祥西关施工单位曲阜市友联网架有限公司建设规模建筑面积2527m2，檐口高度9m.质量标准合格设计主要说明本工程为嘉祥焊管厂轻钢车间工程，钢结构主梁柱采用H型钢梁柱。屋面为双层压型彩板（上层板为T951彩钢板，底板采用压筋平板，屋面保温材料采用75mm厚聚苯保温板）。排水方式采用自由排水;墙面为土建砖混结构，南北21m,东西120m。基础为预埋锚栓。材质钢架采用Q235碳素结构钢，材质应分别符合《碳素结构钢》（GB/T700-88）的规定，钢材保证项目包括抗拉强度、伸长率、屈服点、冷弯实验、冲击韧性合格及碳、硫、磷含量符合极限。焊接材料手工焊接用焊条：钢号Q235用E43系列焊条。埋弧自动焊接或半自动焊接用焊丝和焊剂：按母材选用H08A等焊丝，并选用与之向匹配的焊剂。熔嘴电渣焊及所用的焊丝：钢号Q235用Ho8A。焊缝所有焊缝应做100%的表面缺陷检测及尺寸检查，所有板件拼接和熔透焊缝质量应达到二级标准，并采用超声波探伤法检测内部缺陷，超声波检测检测等级为B级。角焊缝质量等级为三级；高强螺栓选用10.9级摩擦型高强螺栓，其性能应符合现行国家标准《钢结构高强度螺栓连接的设计》《钢结构高强度六角头螺栓大六角头螺栓，垫圈与技术条件》的规定。普通螺栓采用C级，性能等级为4.6级。材质为Q235B。除锈所有构件均应严格进行金属表面喷砂或抛丸防锈处理，其质量要求符合国标《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－88）中的Sa2.5等级，并按有关要求涂漆后出厂，但进行混凝土中的钢构件等不要求涂装的部位除外。涂装所有钢架采用红丹防锈底漆两道，灰防两道。2.2主要规程规范2.3主要标准类别名称编号国家钢结构设计规范GB50017-2003钢结构工程施工质量验收规范GB50205-2001工程测量规范GB50026-93结构高强度螺栓的设计、施工和验收规程JGJ82-91建筑钢结构焊接规程JGJ81-2002建筑结构荷载规范GB50009-2001建筑抗震设计规范GB50011-2001冷弯薄壁型钢结构技术规范GB50018-2002门式钢架轻型房屋钢结构技术规范CECS102；2002类别名称编号国家碳素结构钢GB/T700-1988焊接用钢丝GB1300－77热轧H型钢和部分T型钢GB/T11263-1998热轧钢板和钢带GB/T709-1988碳钢焊条GB5117-85碳素钢埋弧焊用焊剂GB5293-85埋弧焊缝坡口的基本型式与尺寸GB986-88钢结构制作安装施工规程YB9254-95建筑施工安全检查标准JGJ59-99建筑工程质量检验评定标准GBJ301-88焊接质量保证GB/T12467-12469-90钢结构焊缝外形尺寸GB/10854-89焊接质量保证钢熔化焊接接头的要求和缺陷等级GB/T12469-902.4主要法规2.5其它本企业贯彻ISO9002标准所制定的质量手册及相关程序文件钢焊缝手工超声波探伤方法和探伤结果的分级GB11345-89涂装前钢材表面锈蚀等级和防锈等级GB8923-88行业焊接H型钢YB3001-1992类别名称编号国家中华人民共和国建筑法、中华人民共和国环境保护法...
