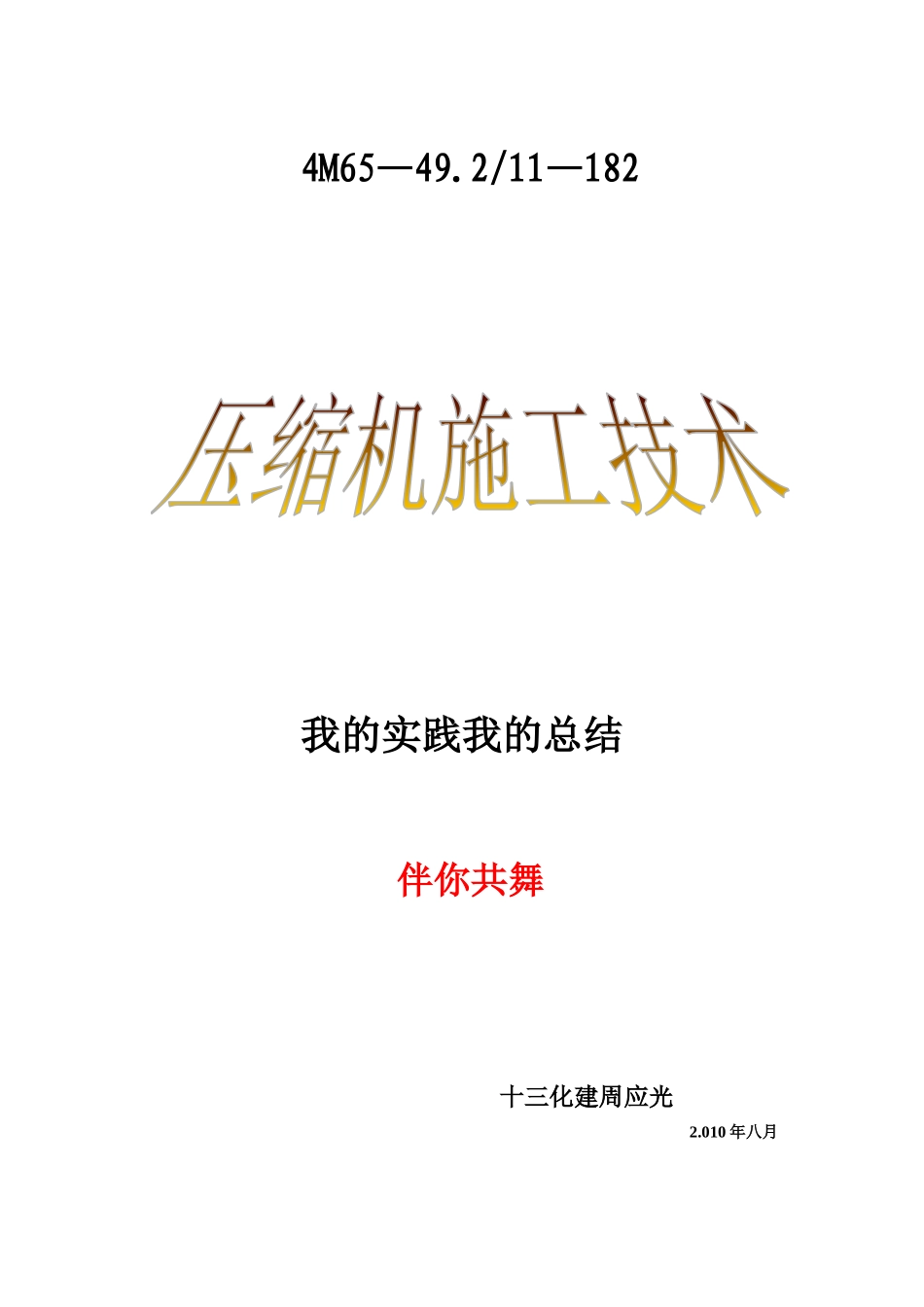

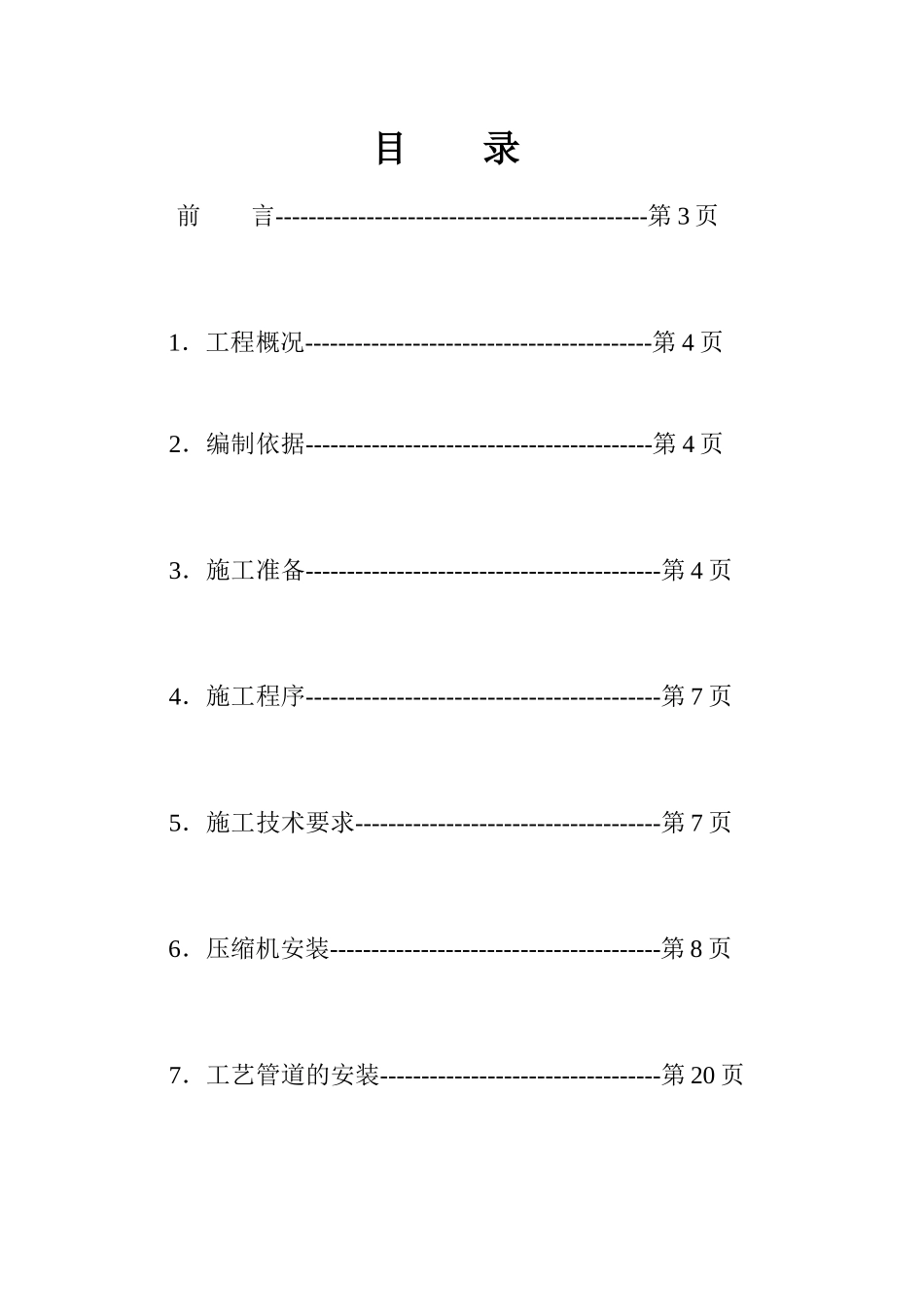

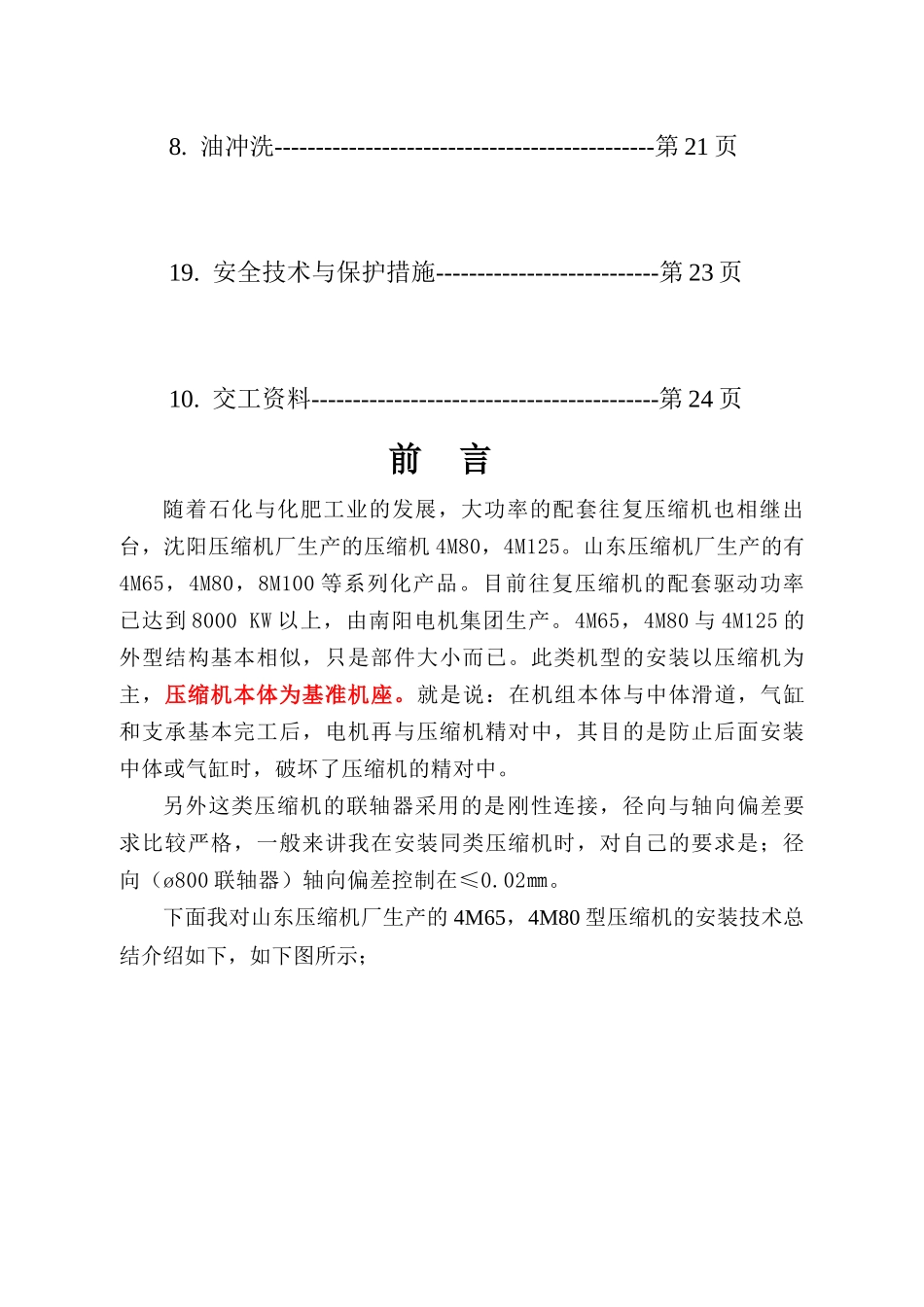

4M65—49.2/11—182我的实践我的总结伴你共舞十三化建周应光2.010年八月目录前言---------------------------------------------第3页1．工程概况------------------------------------------第4页2．编制依据------------------------------------------第4页3．施工准备-------------------------------------------第4页4．施工程序-------------------------------------------第7页5．施工技术要求-------------------------------------第7页6．压缩机安装----------------------------------------第8页7．工艺管道的安装----------------------------------第20页8.油冲洗----------------------------------------------第21页19.安全技术与保护措施---------------------------第23页10.交工资料------------------------------------------第24页前言随着石化与化肥工业的发展，大功率的配套往复压缩机也相继出台，沈阳压缩机厂生产的压缩机4M80，4M125。山东压缩机厂生产的有4M65，4M80，8M100等系列化产品。目前往复压缩机的配套驱动功率已达到8000KW以上，由南阳电机集团生产。4M65，4M80与4M125的外型结构基本相似，只是部件大小而已。此类机型的安装以压缩机为主，压缩机本体为基准机座。就是说：在机组本体与中体滑道，气缸和支承基本完工后，电机再与压缩机精对中，其目的是防止后面安装中体或气缸时，破坏了压缩机的精对中。另外这类压缩机的联轴器采用的是刚性连接，径向与轴向偏差要求比较严格，一般来讲我在安装同类压缩机时，对自己的要求是；径向（ø800联轴器）轴向偏差控制在≤0.02㎜。下面我对山东压缩机厂生产的4M65，4M80型压缩机的安装技术总结介绍如下，如下图所示；1.工程概况1、1本技术介绍的主题；为山东潍坊生建集团股份有限公司制造的压缩机。型号为4M65-49.2/210，为600吨/日产加氢精致项目中的重要设备，驱动电机为增安型无刷励磁电动机TK4300-20/2600G型，及其他用4M80-/320型，两款机型为四列4级，通过刚性联轴节直接驱动。本文安装技术以4M65为原型，安装的精度要求高于技术文件和相关规范要求。1.2压缩机的主要技术参数。1.3排气量（一级吸气状态）。66m3/min1.4最大排气压力（绝压）。1.82Mpa，1.5压缩级数。4级1.6结构形式。M型4列对称平衡式1.7气缸直径。一缸ф600mm、二缸ф420mm、三缸ф300mm、四缸ф230mm、1.8活塞行程。360mm，1.9主轴直径。ф340，1.10主机转速。333r/min，1.11活塞杆直径。ф120mm，1.12压缩机电机功率。4300KW，1.13压缩机重量（不包括辅机）。80t，1.14电动机重量。50t，1.15压缩机润滑方式：低压系统——循环油泵强制闰滑。高压系统——高压注油器强制润滑。2.编制依据1《化工机器安装工程施工及验收通用规范》HG20203-2000。2《化工机器安装工程施工及验收规范》HGJ208-83。3《化工机器安装工程施工及验收规范》HGJ209-83。4《压缩机、风机、泵安装工程施工及验收规范》JB29-96。5随机图纸、说明书、施工图等技术文件。3.施工准备3、1工期与人员配制3.1.1从设备到货齐全，基础验收合格开始，到机组本体完工，附属设备安装完工，高低压油管配制完工，具备开车条件。（其中不含一次、二次灌浆，工艺配管，油冲洗。工艺试车）。3.1.2本项目虽然是多工种参与的工作，但必须协同作业，听从指挥，不分工种，协同作战，共同努力；a.组长1名，负责指挥本机技术工作，组织施工、工程进度、质量保证，安全生产与对外联系；b.钳工2名，服从组长安排，负责设备的清点，安装；c.起重1名，服从组长安排，负责设备的运输吊装；d.焊工1名，服从组长安排，负责本机高低压油管的焊接工作；e.青工3名，服从组长安排，负责各项工作的配合。3.1.3工期180～240/工时。3、2技术准备。3.2.1组织参加施工人员认真学习有关规范、图纸和技术资料，明确安装技术要求、质量标准和安全注意事项；3.2.2审查机组出厂合格证、技术检验证明书及有关技术文件；3.2.3设备的开箱检验；3.2.3.1开箱检验须在货物开箱交接时进行；3.2.3.2开箱应由建设单位组织，监理单位，施工单位、制造厂家的代表参加下联合进行检验接收；3.2.3.3按照施工装配图、...
