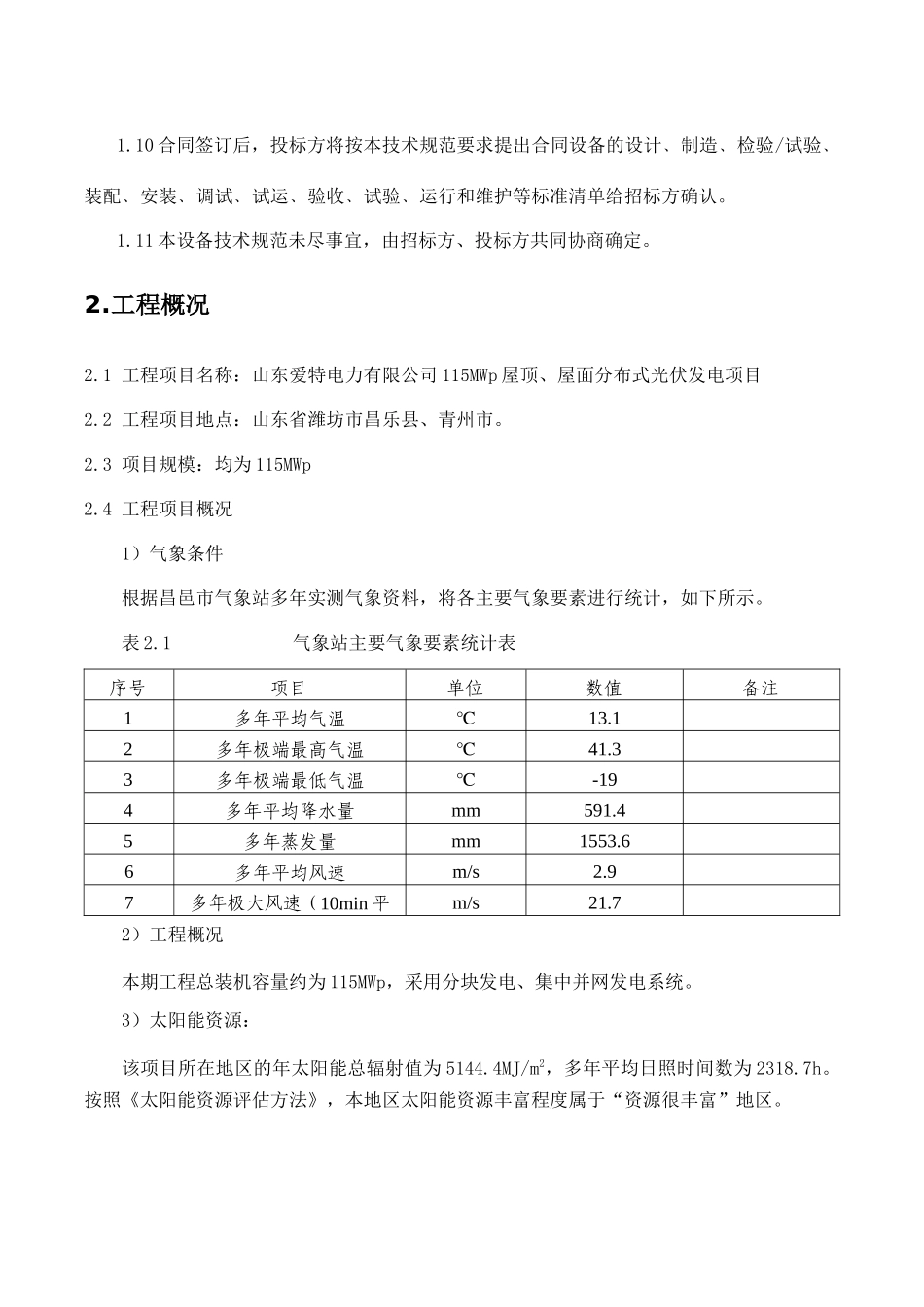

技术规范1.总则1.1本技术规范适用于光伏组件及其辅助材料的功能、性能、结构等方面的技术要求。1.2本技术规范光伏组件均采用多晶硅形式，采用固定支架安装运行方式，供货范围不含固定式安装支架。1.3本技术规范提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方保证提供符合工业标准和本技术规范要求并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。1.4本技术规范所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。1.5在签订合同之后，招标方保留对本技术规范提出补充要求和修改的权利，投标方应予以配合。如提出修改，将根据需要，招标方与投标方应召开设计联络会，具体项目和条件由招标方、投标方双方协商确定。1.6投标方应协同设计方完成深化方案设计，配合施工图设计，配合逆变器厂家进行系统调试和验收，并承担培训及其它附带服务。1.7本技术规范经双方签字认可后作为订货合同的附件，与合同正文同等效力。1.8本技术规范中提供的参数均按照海拔5米要求提供，投标方应根据本工程实际海拔高度进行修正。l.9投标方提供的主设备、附件、备品备件、外部油漆等材质都满足本工程所处地点的环境条件的要求，如：高寒、风沙影响等。1.10合同签订后，投标方将按本技术规范要求提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标方确认。1.11本设备技术规范未尽事宜，由招标方、投标方共同协商确定。2.工程概况2.1工程项目名称：山东爱特电力有限公司115MWp屋顶、屋面分布式光伏发电项目2.2工程项目地点：山东省潍坊市昌乐县、青州市。2.3项目规模：均为115MWp2.4工程项目概况1）气象条件根据昌邑市气象站多年实测气象资料，将各主要气象要素进行统计，如下所示。表2.1气象站主要气象要素统计表序号项目单位数值备注1多年平均气温℃13.12多年极端最高气温℃41.33多年极端最低气温℃-194多年平均降水量mm591.45多年蒸发量mm1553.66多年平均风速m/s2.97多年极大风速（10min平m/s21.72）工程概况本期工程总装机容量约为115MWp，采用分块发电、集中并网发电系统。3）太阳能资源：该项目所在地区的年太阳能总辐射值为5144.4MJ/m2，多年平均日照时间数为2318.7h。按照《太阳能资源评估方法》，本地区太阳能资源丰富程度属于“资源很丰富”地区。3.技术规范3.1设计和运行条件光伏组件为室外安装发电设备，是光伏发电系统的核心设备，要求具有非常好的耐侯性，能在室外严酷的环境下长期稳定可靠地运行，同时具有高的转换效率。太阳光伏组件应在下述条件下连续工作满足其所有性能指标：1）环境温度：-19~41.3℃2）海拔高度：1~5m3）最大风速：21.7m/s3.2规范和标准3.2.1光伏组件规范和标准本技术规范中设备的设计、制造应符合（但不限于）下列规范与标准:GB6495.1-1996《光伏器件第1部分:光伏电流－电压特性的测量》GB6495.2-1996《光伏器件第2部分:标准太阳电池的要求》GB6495.3-1996《光伏器件第3部分:地面用光伏器件的测量原理及标准光谱辐照度数据》GB6495.4-1996《晶体硅光伏器件的I-V实测特性的温度和辐照度修正方法》GB6495.5-1997《光伏器件第5部分:用开路电压法确定光伏(PV)器件的等效电池温度(ECT)》GB6495.7-2006《光伏器件第7部分：光伏器件测量过程中引起的光谱失配误差的计算》GB6495.8-2002《光伏器件第8部分:光伏器件光谱响应的测量》GB20047.1-2006《光伏（PV）组件安全鉴定第1部分：结构要求》GB20047.2-2006《光伏（PV）组件安全鉴定第2部分：试验要求》GB12632-90多晶硅太阳能电池总规范；GB6495-86地面用太阳能电池电性能测试方法；GB6497-1986地面用太阳能电池标定的一般规定；GB/T14007-1992陆地用太阳能电池组件总规范；GB/T14009-1992太阳能电池组件参数测量方法；GB/T9535-1998地面用晶体硅太阳电池组件设计鉴定和类型；GB/T18912-2002太阳电池组件盐雾腐蚀试验；GB/T11009-1989太阳电池光谱响应测试方法；GB/T11010-1989光谱标准太阳电池；GB/T11012-1989太阳电池电性能测试设备检验方法；IEEE1262-1995太阳电池组件...
