电镍生产工艺技术规程VIP专享VIP免费

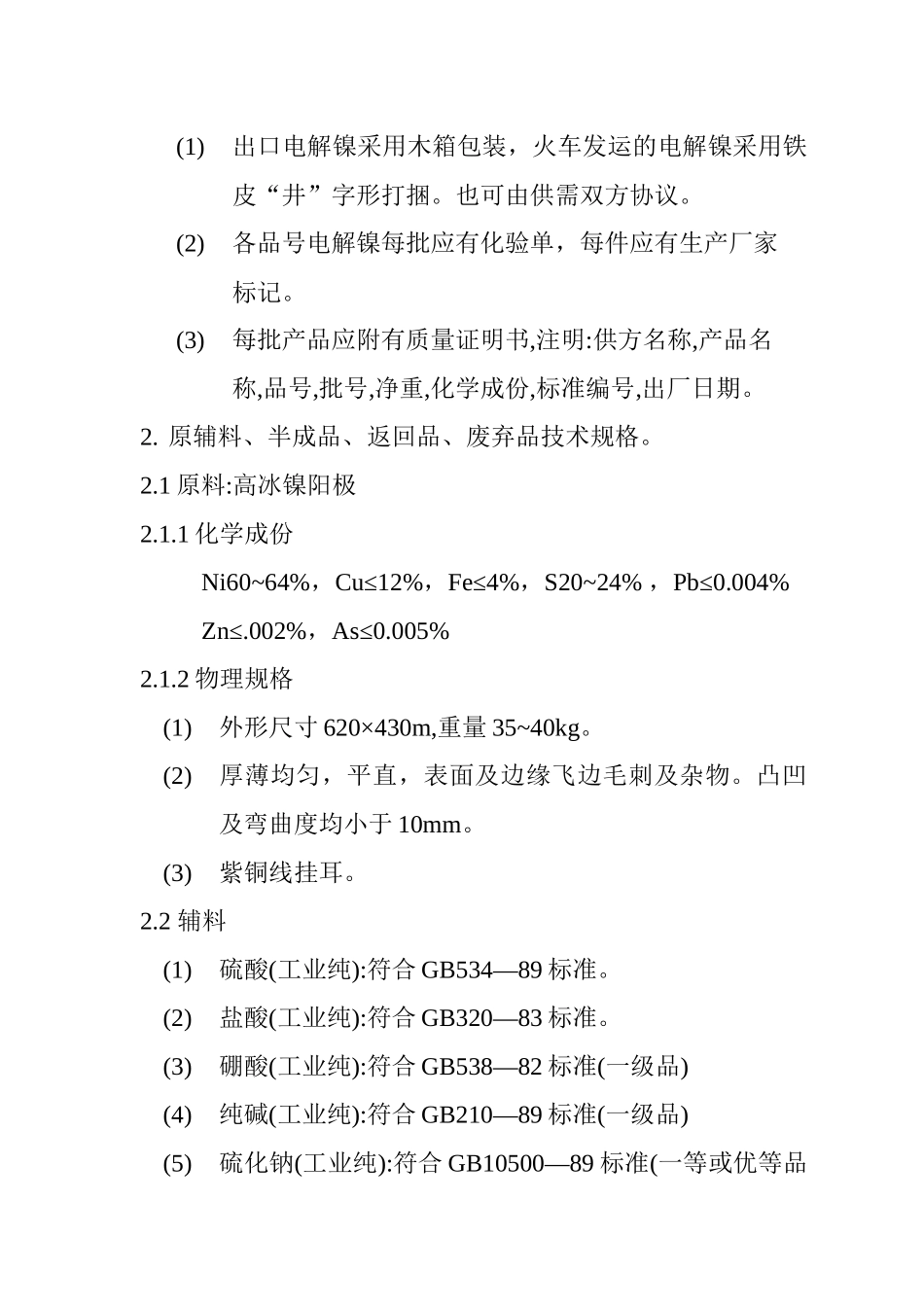

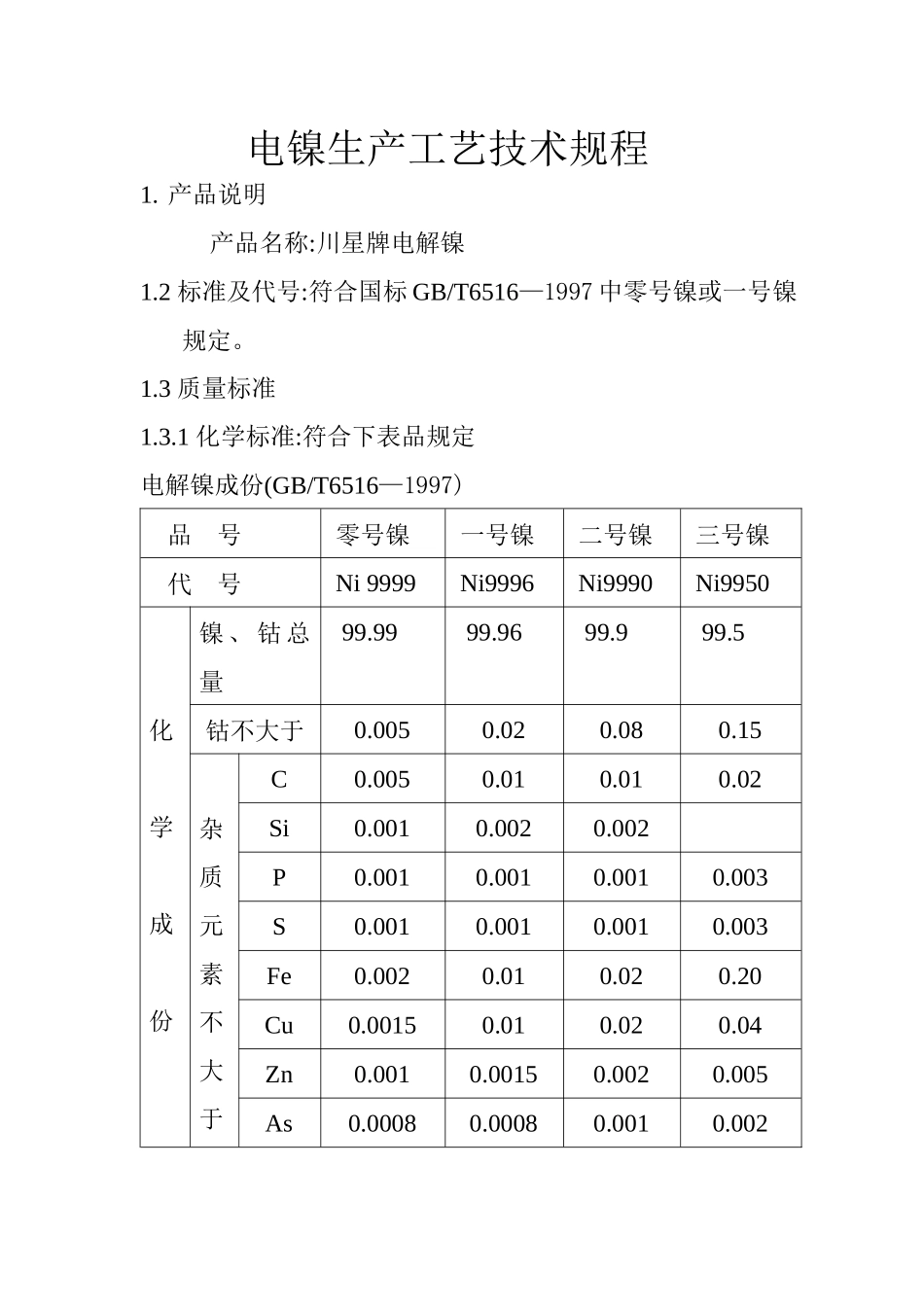

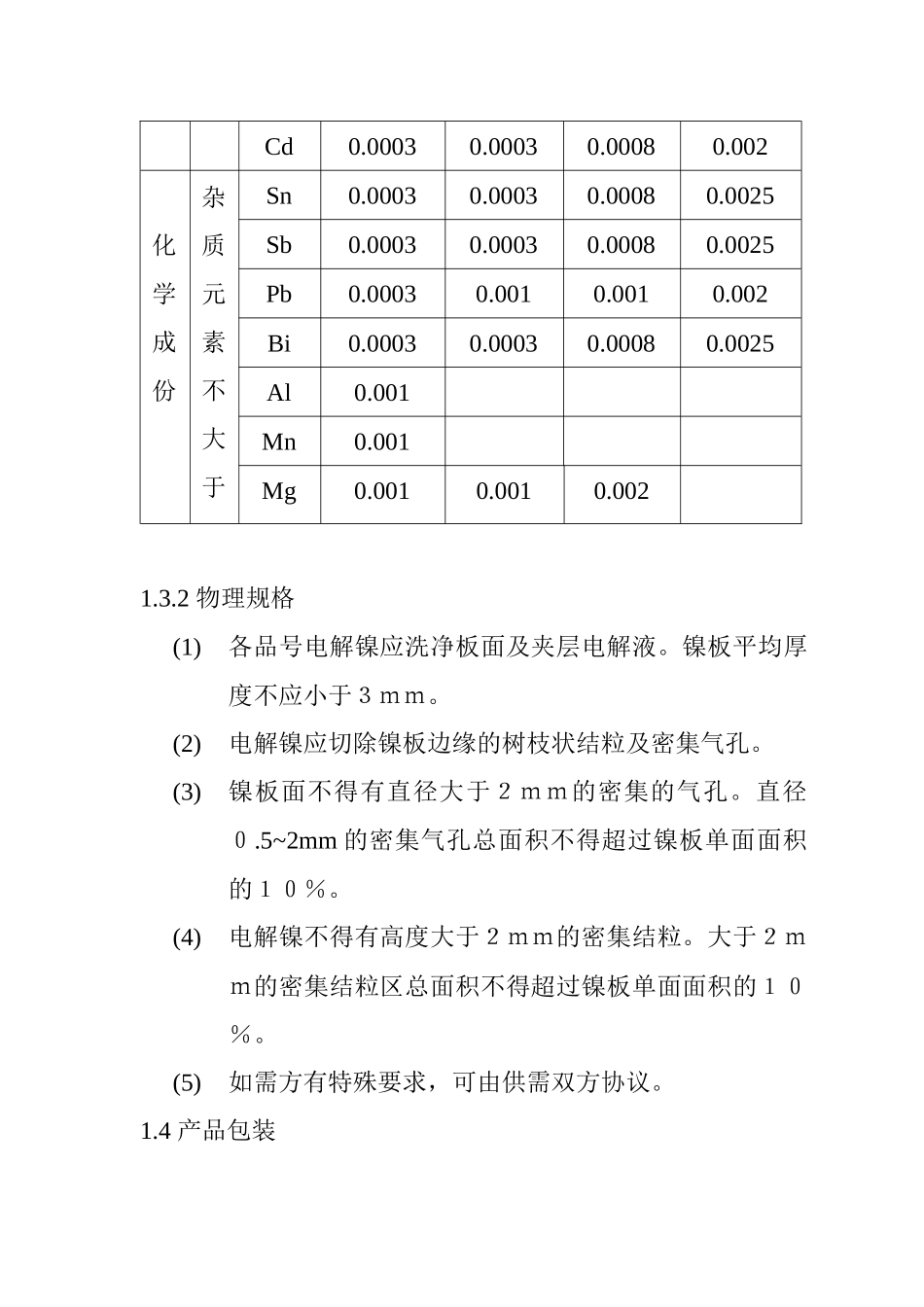

电镍生产工艺技术规程1.产品说明产品名称:川星牌电解镍1.2标准及代号:符合国标GB/T6516—1997中零号镍或一号镍规定。1.3质量标准1.3.1化学标准:符合下表品规定电解镍成份(GB/T6516—1997)品号零号镍一号镍二号镍三号镍代号Ni9999Ni9996Ni9990Ni9950化学成份镍、钴总量99.9999.9699.999.5钴不大于0.0050.020.080.15杂质元素不大于C0.0050.010.010.02Si0.0010.0020.002P0.0010.0010.0010.003S0.0010.0010.0010.003Fe0.0020.010.020.20Cu0.00150.010.020.04Zn0.0010.00150.0020.005As0.00080.00080.0010.002Cd0.00030.00030.00080.002化学成份杂质元素不大于Sn0.00030.00030.00080.0025Sb0.00030.00030.00080.0025Pb0.00030.0010.0010.002Bi0.00030.00030.00080.0025Al0.001Mn0.001Mg0.0010.0010.0021.3.2物理规格(1)各品号电解镍应洗净板面及夹层电解液。镍板平均厚度不应小于３ｍｍ。(2)电解镍应切除镍板边缘的树枝状结粒及密集气孔。(3)镍板面不得有直径大于２ｍｍ的密集的气孔。直径０.5~2mm的密集气孔总面积不得超过镍板单面面积的１０％。(4)电解镍不得有高度大于２ｍｍ的密集结粒。大于２ｍｍ的密集结粒区总面积不得超过镍板单面面积的１０％。(5)如需方有特殊要求，可由供需双方协议。1.4产品包装(1)出口电解镍采用木箱包装，火车发运的电解镍采用铁皮“井”字形打捆。也可由供需双方协议。(2)各品号电解镍每批应有化验单，每件应有生产厂家标记。(3)每批产品应附有质量证明书,注明:供方名称,产品名称,品号,批号,净重,化学成份,标准编号,出厂日期。2.原辅料、半成品、返回品、废弃品技术规格。2.1原料:高冰镍阳极2.1.1化学成份Ni60~64%，Cu≤12%，Fe≤4%，S20~24%，Pb≤0.004%Zn≤.002%，As≤0.005%2.1.2物理规格(1)外形尺寸620×430m,重量35~40kg。(2)厚薄均匀，平直，表面及边缘飞边毛刺及杂物。凸凹及弯曲度均小于10mm。(3)紫铜线挂耳。2.2辅料(1)硫酸(工业纯):符合GB534—89标准。(2)盐酸(工业纯):符合GB320—83标准。(3)硼酸(工业纯):符合GB538—82标准(一级品)(4)纯碱(工业纯):符合GB210—89标准(一级品)(5)硫化钠(工业纯):符合GB10500—89标准(一等或优等品)。(6)液氯：符合GB5138—85标准。高压钢瓶半装0.5吨。(7)离子交换树脂：717强碱性阴离子交换树脂,701弱碱性阴闻子交换树脂。2.3半成品2.3.1镍始极片(1)化学成份:Ni+Co≥99.98%。(2)物理规格01尺寸:(720~730)×(530~540)×(0.5~0.8)02表面清洁、光滑平直，无粒子及气孔，切边整齐无缺，无孔洞，无飞边毛刺。2.3.2钴渣(1)化学成份:Co6~9%,Ni:Co=(3~4):1,H2O<60%(2)黑色料泥,无夹泥砂及其他杂物。2.32.海绵铜粉(1)化学成份:Cu70~75%,Ni≤8%,H2O≤15%。(2)物理规格：海绵粉状，无可见高冰镍残片及其他杂物。2.3.4镍阳极泥(1)化学成份:Ni2~4%,S60~70%,H2O<25%。(2)物理规格:粉状,无可见高冰镍残片及其他夹杂物。2.4返回品(1)镍残极化学成份同高冰镍阳极。洗净表面阳极泥，无其他夹杂物。(2)碳酸镍Ni:Na≥8:1,无其他可见夹杂物。(3)硫化氢除铜渣Cu20≥%,Ni≤10%,Fe1~2%,S5~20%,H２O55%,粉泥状，无其他可见夹杂物。(4)3#镍(始极片边角料、镍耳等)不规则片大或条状，表面清洁，无电解液及其他可见夹杂物。2.5废弃品各种废水及洗水:Ni≤1mg/l,经一步净化器处理回收Ni、Ｃｕ等有价金属后排放。３．生产工艺基本原理及工艺流程３.1基本原理电镍生产采用高冰镍直接电解工艺。高冰镍经火法熔化铸成阳极，种板杯槽产出的纯镍始极片置于隔模中作阴极，在以硼酸为缓冲剂的NiCl、NiSO及Cl、SO体系的电解液中进行电解经过深度净化的纯净电解液流入阴极室，阴极室液位始终高于阳极室液位，保证只能让阴极室溶液不断渗入阳极室，而含杂质高的阳极液不能进入阴极室，使电镍产品符合质量标准。电解过程的主要电极反应如下：阳极：ＭeS－2e＝Ｍe2++S阴极:Ni2++2e=Ni在电解过程中,Ni２＋、Co２＋、Fe２＋、Ｐb２、＋Zn２＋等从阳极溶解进入阳极液，硫以单质进入阳极泥。阴极室中小部份Ｎi２＋有阴极析出产品电镍,大部份Ｎi２＋则穿过阴极隔膜进入阳极室成为阳极液。阳极液进入脱铜槽,利用铜镍两种金属离子析出电位不同,控制铜在阴极上呈...
