T梁模板工程作业指导书VIP免费

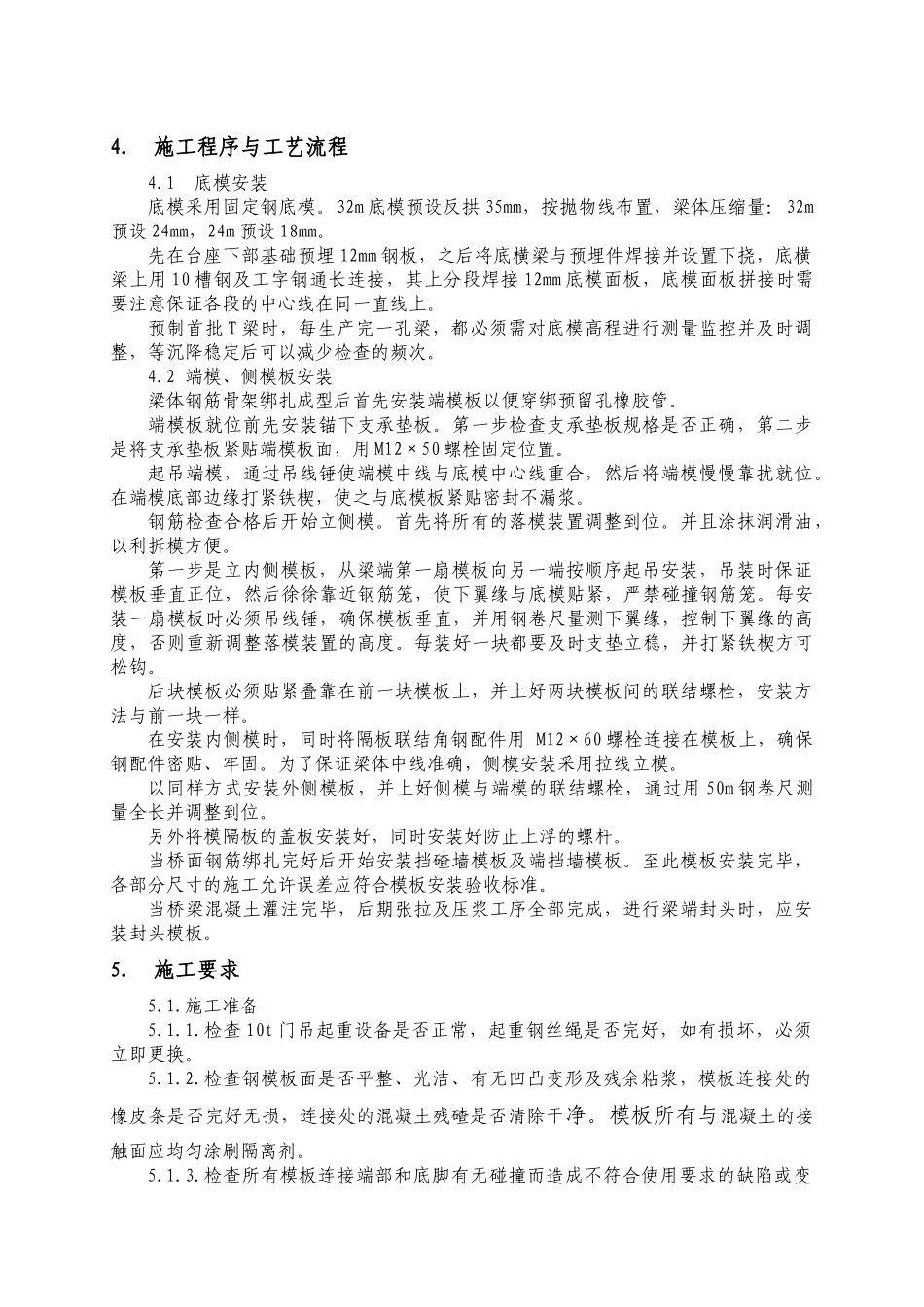

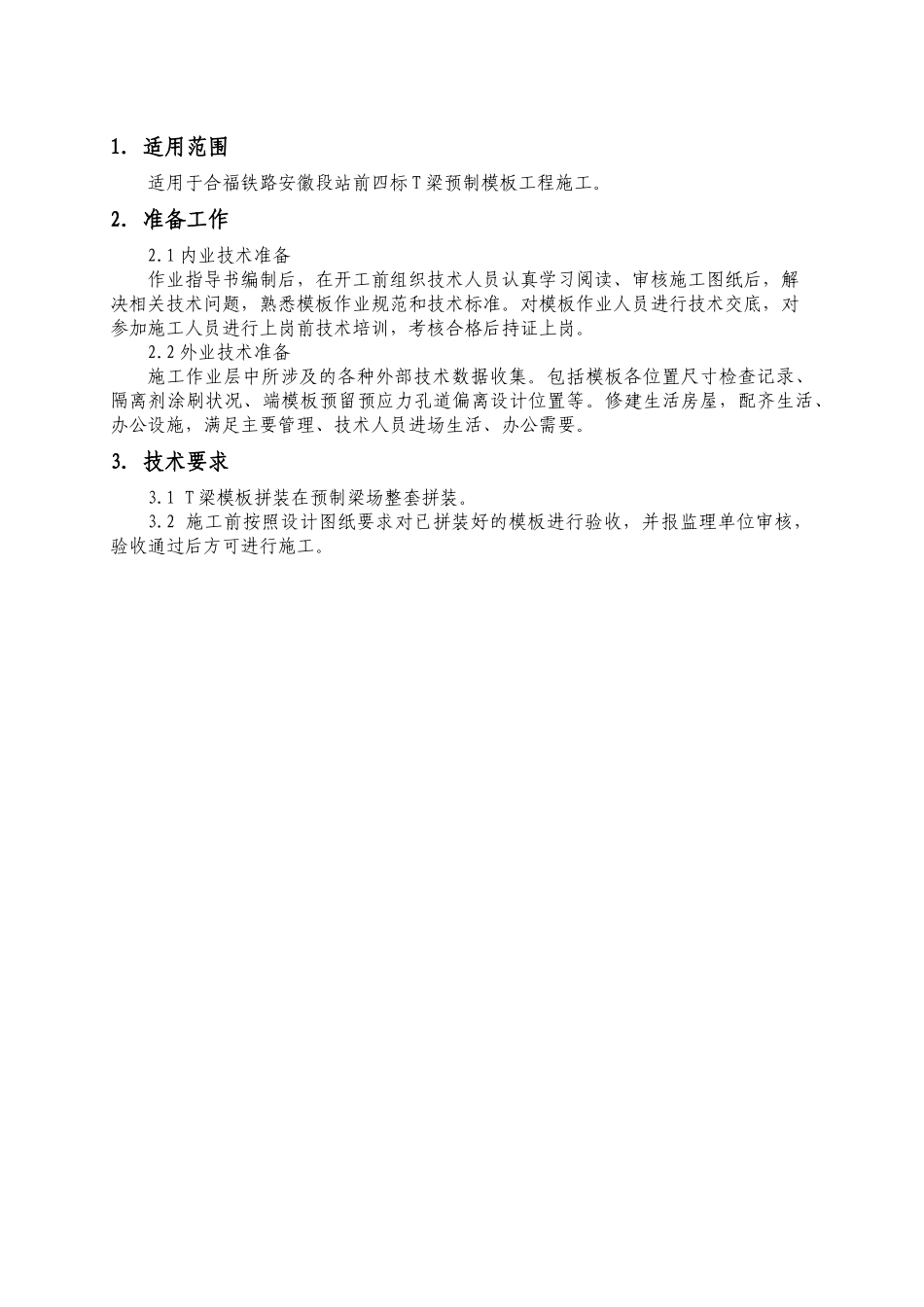

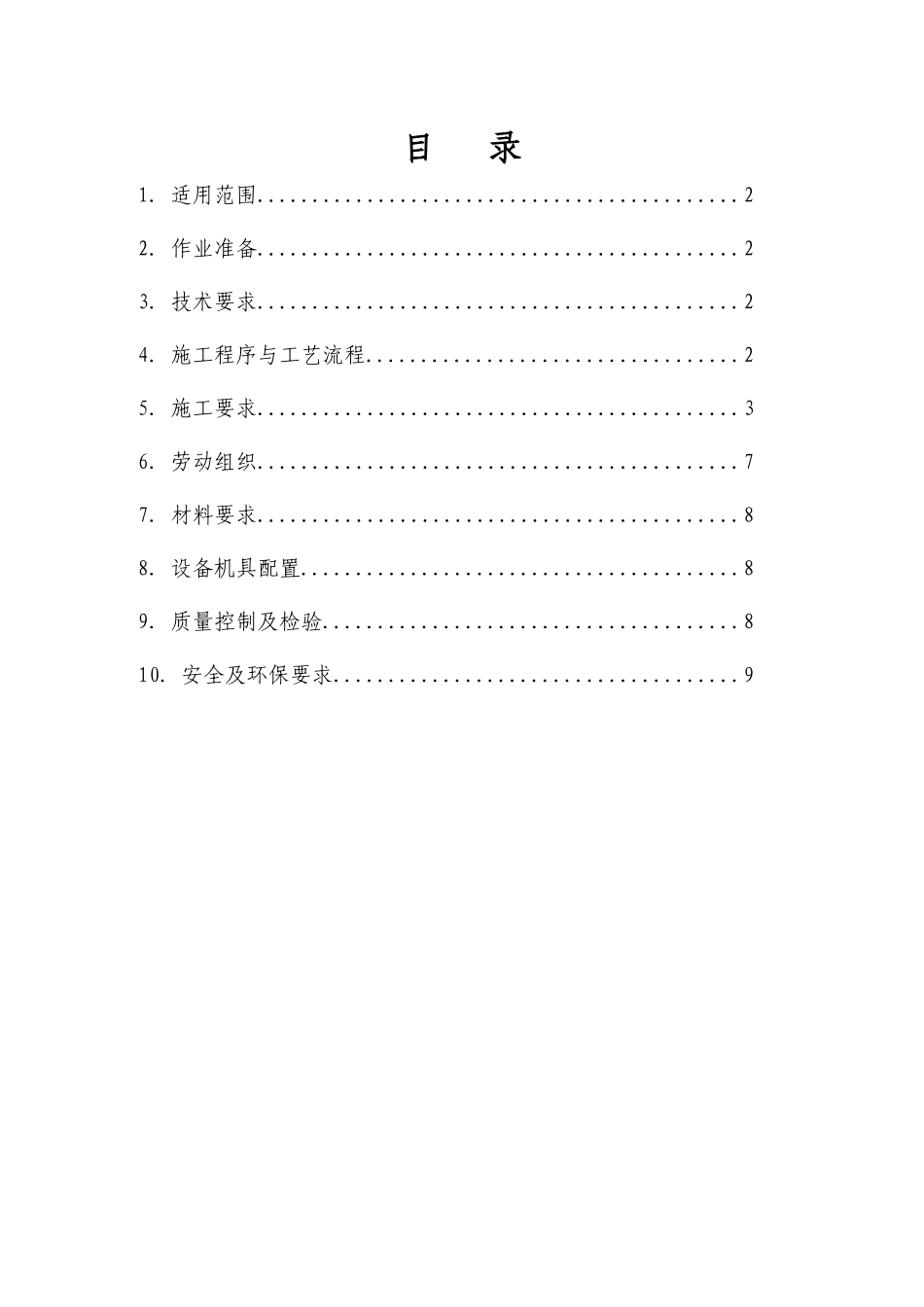

目录1．适用范围............................................22．作业准备............................................23．技术要求............................................24．施工程序与工艺流程..................................25．施工要求............................................36．劳动组织............................................77．材料要求............................................88．设备机具配置........................................89．质量控制及检验......................................810．安全及环保要求.....................................91．适用范围适用于合福铁路安徽段站前四标T梁预制模板工程施工。2．准备工作2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习阅读、审核施工图纸后，解决相关技术问题，熟悉模板作业规范和技术标准。对模板作业人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。包括模板各位置尺寸检查记录、隔离剂涂刷状况、端模板预留预应力孔道偏离设计位置等。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3．技术要求3.1T梁模板拼装在预制梁场整套拼装。3.2施工前按照设计图纸要求对已拼装好的模板进行验收，并报监理单位审核，验收通过后方可进行施工。4.施工程序与工艺流程4.1底模安装底模采用固定钢底模。32m底模预设反拱35mm，按抛物线布置，梁体压缩量：32m预设24mm，24m预设18mm。先在台座下部基础预埋12mm钢板，之后将底横梁与预埋件焊接并设置下挠，底横梁上用10槽钢及工字钢通长连接，其上分段焊接12mm底模面板，底模面板拼接时需要注意保证各段的中心线在同一直线上。预制首批T梁时，每生产完一孔梁，都必须需对底模高程进行测量监控并及时调整，等沉降稳定后可以减少检查的频次。4.2端模、侧模板安装梁体钢筋骨架绑扎成型后首先安装端模板以便穿绑预留孔橡胶管。端模板就位前先安装锚下支承垫板。第一步检查支承垫板规格是否正确，第二步是将支承垫板紧贴端模板面，用M12×50螺栓固定位置。起吊端模，通过吊线锤使端模中线与底模中心线重合，然后将端模慢慢靠扰就位。在端模底部边缘打紧铁楔，使之与底模板紧贴密封不漏浆。钢筋检查合格后开始立侧模。首先将所有的落模装置调整到位。并且涂抹润滑油，以利拆模方便。第一步是立内侧模板，从梁端第一扇模板向另一端按顺序起吊安装，吊装时保证模板垂直正位，然后徐徐靠近钢筋笼，使下翼缘与底模贴紧，严禁碰撞钢筋笼。每安装一扇模板时必须吊线锤，确保模板垂直，并用钢卷尺量测下翼缘，控制下翼缘的高度，否则重新调整落模装置的高度。每装好一块都要及时支垫立稳，并打紧铁楔方可松钩。后块模板必须贴紧叠靠在前一块模板上，并上好两块模板间的联结螺栓，安装方法与前一块一样。在安装内侧模时，同时将隔板联结角钢配件用M12×60螺栓连接在模板上，确保钢配件密贴、牢固。为了保证梁体中线准确，侧模安装采用拉线立模。以同样方式安装外侧模板，并上好侧模与端模的联结螺栓，通过用50m钢卷尺测量全长并调整到位。另外将模隔板的盖板安装好，同时安装好防止上浮的螺杆。当桥面钢筋绑扎完好后开始安装挡碴墙模板及端挡墙模板。至此模板安装完毕，各部分尺寸的施工允许误差应符合模板安装验收标准。当桥梁混凝土灌注完毕，后期张拉及压浆工序全部完成，进行梁端封头时，应安装封头模板。5.施工要求5.1.施工准备5.1.1.检查10t门吊起重设备是否正常，起重钢丝绳是否完好，如有损坏，必须立即更换。5.1.2.检查钢模板面是否平整、光洁、有无凹凸变形及残余粘浆，模板连接处的橡皮条是否完好无损，连接处的混凝土残碴是否清除干净。模板所有与混凝土的接触面应均匀涂刷隔离剂。5.1.3.检查所有模板连接端部和底脚有无碰撞而造成不符合使用要求的缺陷或变形，振动器支架及模板焊逢处是否有开裂现象，如有均应及时补焊，整修合格。5.1.4.固定泄水管，并涂刷隔离剂安装到位。5.1.5.吊装钢模作业前...
