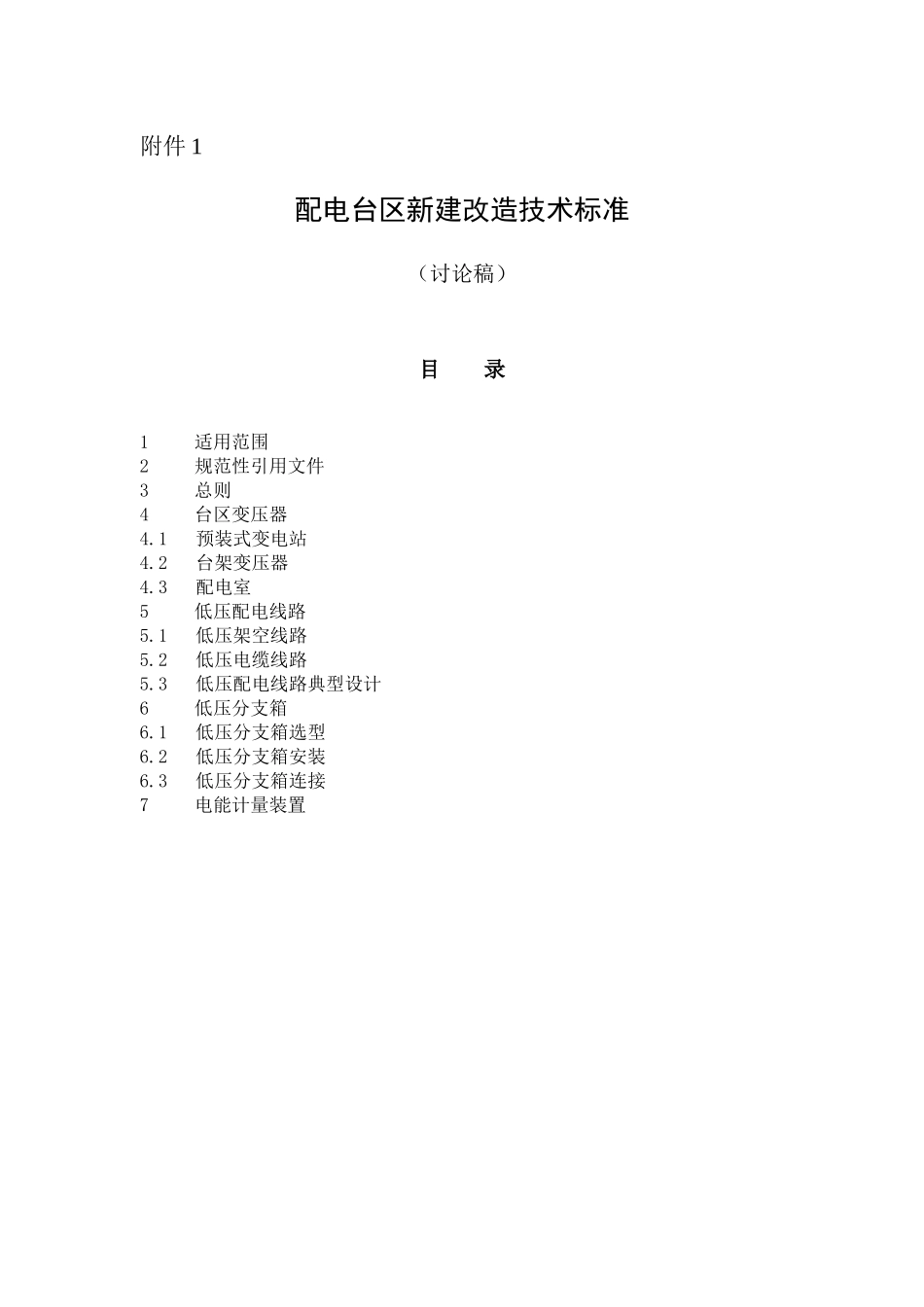

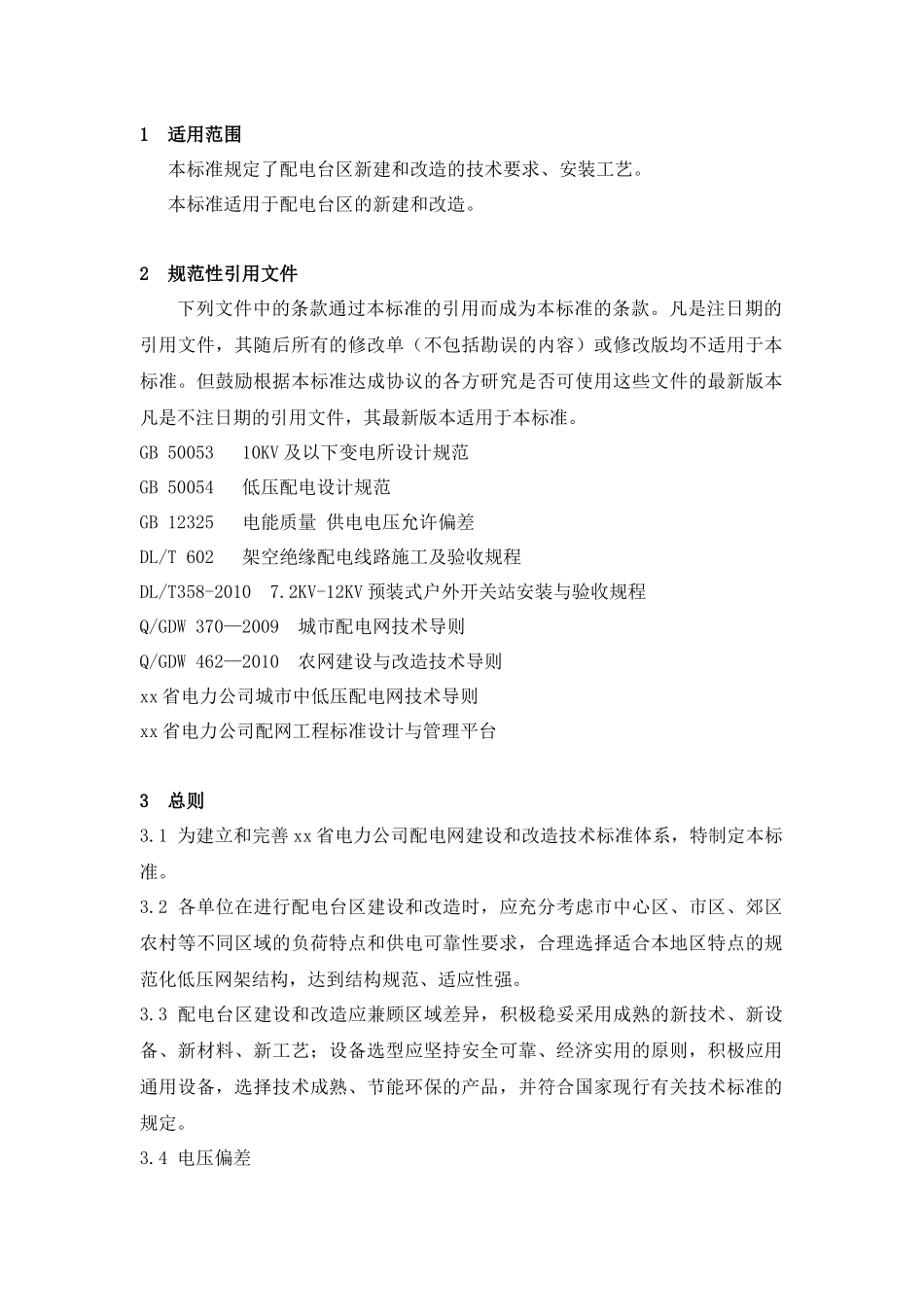

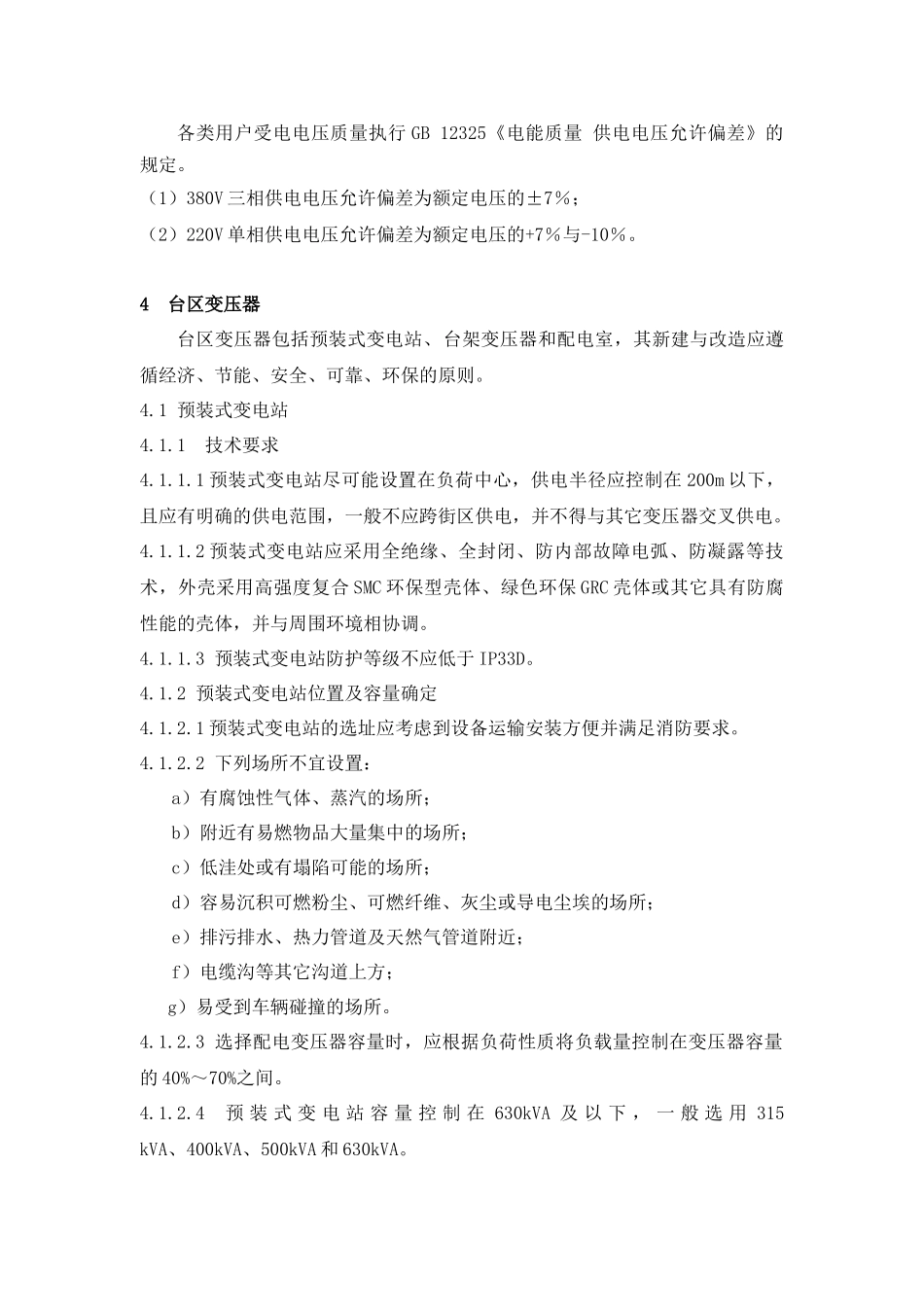

附件1配电台区新建改造技术标准（讨论稿）目录1适用范围2规范性引用文件3总则4台区变压器4.1预装式变电站4.2台架变压器4.3配电室5低压配电线路5.1低压架空线路5.2低压电缆线路5.3低压配电线路典型设计6低压分支箱6.1低压分支箱选型6.2低压分支箱安装6.3低压分支箱连接7电能计量装置1适用范围本标准规定了配电台区新建和改造的技术要求、安装工艺。本标准适用于配电台区的新建和改造。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准。但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准。GB5005310KV及以下变电所设计规范GB50054低压配电设计规范GB12325电能质量供电电压允许偏差DL/T602架空绝缘配电线路施工及验收规程DL/T358-20107.2KV-12KV预装式户外开关站安装与验收规程Q/GDW370—2009城市配电网技术导则Q/GDW462—2010农网建设与改造技术导则xx省电力公司城市中低压配电网技术导则xx省电力公司配网工程标准设计与管理平台3总则3.1为建立和完善xx省电力公司配电网建设和改造技术标准体系，特制定本标准。3.2各单位在进行配电台区建设和改造时，应充分考虑市中心区、市区、郊区农村等不同区域的负荷特点和供电可靠性要求，合理选择适合本地区特点的规范化低压网架结构，达到结构规范、适应性强。3.3配电台区建设和改造应兼顾区域差异，积极稳妥采用成熟的新技术、新设备、新材料、新工艺；设备选型应坚持安全可靠、经济实用的原则，积极应用通用设备，选择技术成熟、节能环保的产品，并符合国家现行有关技术标准的规定。3.4电压偏差各类用户受电电压质量执行GB12325《电能质量供电电压允许偏差》的规定。（1）380V三相供电电压允许偏差为额定电压的±7％；（2）220V单相供电电压允许偏差为额定电压的+7％与-10％。4台区变压器台区变压器包括预装式变电站、台架变压器和配电室，其新建与改造应遵循经济、节能、安全、可靠、环保的原则。4.1预装式变电站4.1.1技术要求4.1.1.1预装式变电站尽可能设置在负荷中心，供电半径应控制在200m以下，且应有明确的供电范围，一般不应跨街区供电，并不得与其它变压器交叉供电。4.1.1.2预装式变电站应采用全绝缘、全封闭、防内部故障电弧、防凝露等技术，外壳采用高强度复合SMC环保型壳体、绿色环保GRC壳体或其它具有防腐性能的壳体，并与周围环境相协调。4.1.1.3预装式变电站防护等级不应低于IP33D。4.1.2预装式变电站位置及容量确定4.1.2.1预装式变电站的选址应考虑到设备运输安装方便并满足消防要求。4.1.2.2下列场所不宜设置：a）有腐蚀性气体、蒸汽的场所；b）附近有易燃物品大量集中的场所；c）低洼处或有塌陷可能的场所；d）容易沉积可燃粉尘、可燃纤维、灰尘或导电尘埃的场所；e）排污排水、热力管道及天然气管道附近；f）电缆沟等其它沟道上方；g）易受到车辆碰撞的场所。4.1.2.3选择配电变压器容量时，应根据负荷性质将负载量控制在变压器容量的40%～70%之间。4.1.2.4预装式变电站容量控制在630kVA及以下，一般选用315kVA、400kVA、500kVA和630kVA。4.1.3预装式变电站基础要求4.1.3.1预装式变电站基础宜选用钢筋混凝土浇筑方式施工，其钢筋应与接地网焊接。4.1.3.2基础表面应嵌入角钢或槽钢用于固定预装式变电站，角钢或槽钢应与基础内的钢筋焊接。4.1.3.3电缆室内壁、底面及外表面平整，基础可见外表面装饰应与周围环境相协调。4.1.3.4电缆室（基础坑）尺寸应满足电缆的最小弯曲半径，并应考虑施工人员的操作空间。4.1.3.5基础应平整、无裂纹，表面处理光滑，水平度不大于5mm/全长。4.1.3.6基础两侧宜设置自然通风孔，通风孔的尺寸不小于300mm×100mm，采用耐腐蚀材料，并能防雨、防小动物。4.1.3.7基础高度不低于300mm。4.1.4预装式变电站进出线要求4.1.4.1预装式变电站进出线均应采用电力电缆。4.1.4.2终端型预装式变电站采用一回进线，变压器采用负荷开关加熔断器保护。4.1.4.3环网型预装式变电站采用两回进线，进线宜采用全绝缘全密封真空负荷开关...
