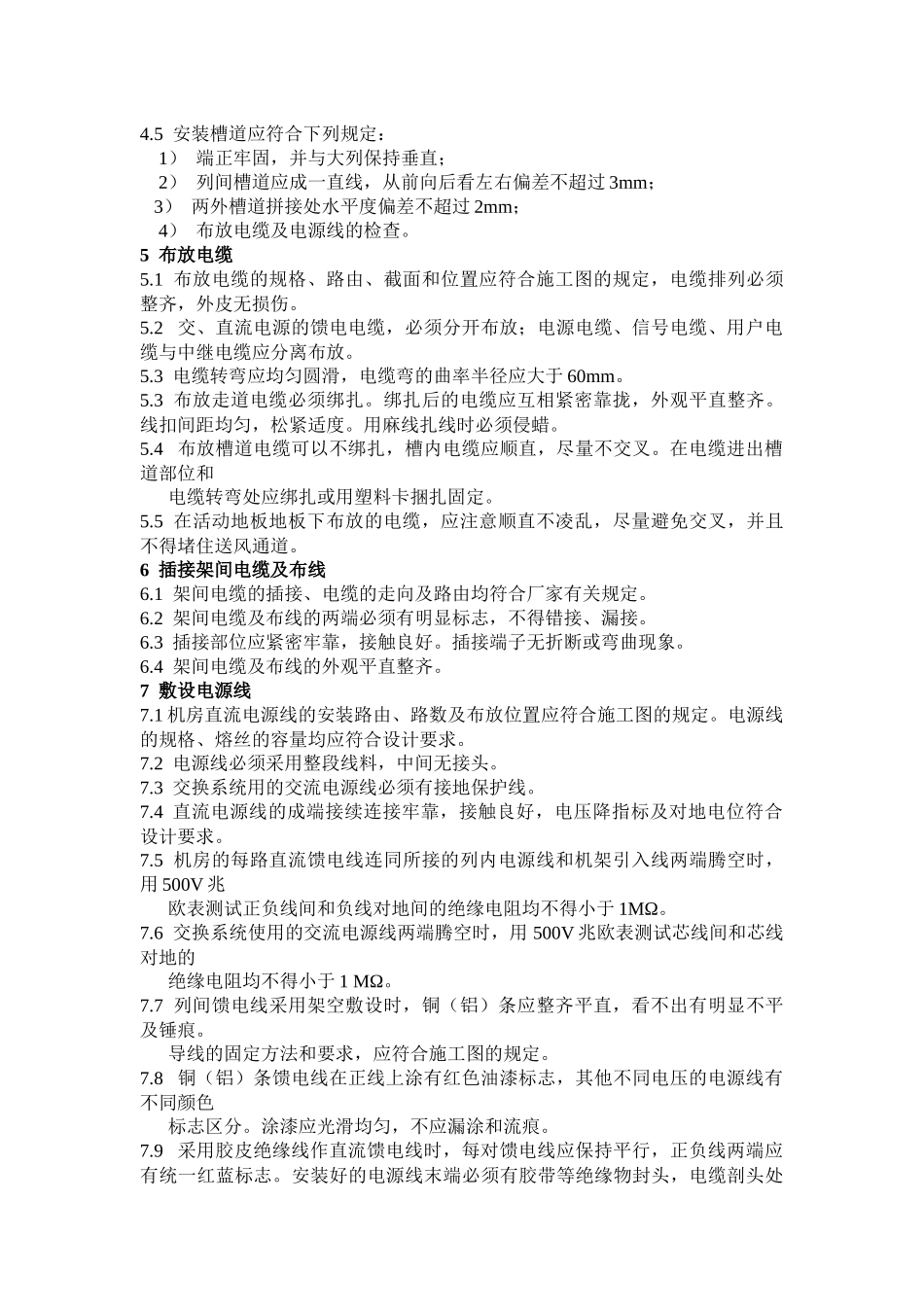

通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。第一部分程控交换设备工程安装施工规范一安装工艺1机架设备1.1机房机架设备位置安装正确，符合安装工程设计平面图要求。1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。1.3大列主走道侧必须对齐成直线，误差不大于5mm。相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。1.5机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。各种文字和符号标志应正确、清晰、齐全。1.6机架、列架必须按施工图的抗震要求进行加固。1.7告警显示单元安装位置端正合理，告警标志清楚。2机台和外围终端设备2.1机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。2.2终端设备应配备完整，安装就位，标志齐全、正确。3总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。跳线环位置应平直整齐。3.2总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。3.5配线架必须按施工图要求进行抗震加固。3.6总配线架直列告警装置及总告警装置设备安装齐全。4电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。4.3电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。4.4安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。安装后的走道应整齐一致，不得有起伏不平或歪斜现象。4.5安装槽道应符合下列规定：1）端正牢固，并与大列保持垂直；2）列间槽道应成一直线，从前向后看左右偏差不超过3mm；3）两外槽道拼接处水平度偏差不超过2mm；4）布放电缆及电源线的检查。5布放电缆5.1布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。5.2交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。5.3电缆转弯应均匀圆滑，电缆弯的曲率半径应大于60mm。5.3布放走道电缆必须绑扎。绑扎后的电缆应互相紧密靠拢，外观平直整齐。线扣间距均匀，松紧适度。用麻线扎线时必须侵蜡。5.4布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。5.5在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。6插接架间电缆及布线6.1架间电缆的插接、电缆的走向及路由均符合厂家有关规定。6.2架间电缆及布线的两端必须有明显标志，不得错接、漏接。6.3插接部位应紧密牢靠，接触良好。插接端子无折断或弯曲现象。6.4架间电缆及布线的外观平直整齐。7敷设电源线7.1机房直流电源线的安装路由、路数及布放位置应符合施工图的规定。电源线的规格、熔丝的容量均应符合设计要求。7.2电源线必须采用整段线料，中间无接头。7.3交换系统用的交流电源线必须有接地保护线。7.4直流电源线的成端接续连接牢靠，接触良好，电压降指标及对地电位符合设计要求。7.5机房的每路直流馈电线连同所接的列内电源线和机架引入线两端腾空时，用500V兆欧表测试正负线间和负线对地间的绝缘电阻均不得小于1MΩ。7.6交换系统使用的交流电源线两端腾空时，用500V兆欧表测试芯线间和芯线对地的绝缘电阻均不得小于1MΩ。7.7列间馈电线采用架空敷设时，铜（铝）条应整齐平直，看不出有明显不平及锤痕。导线的...
