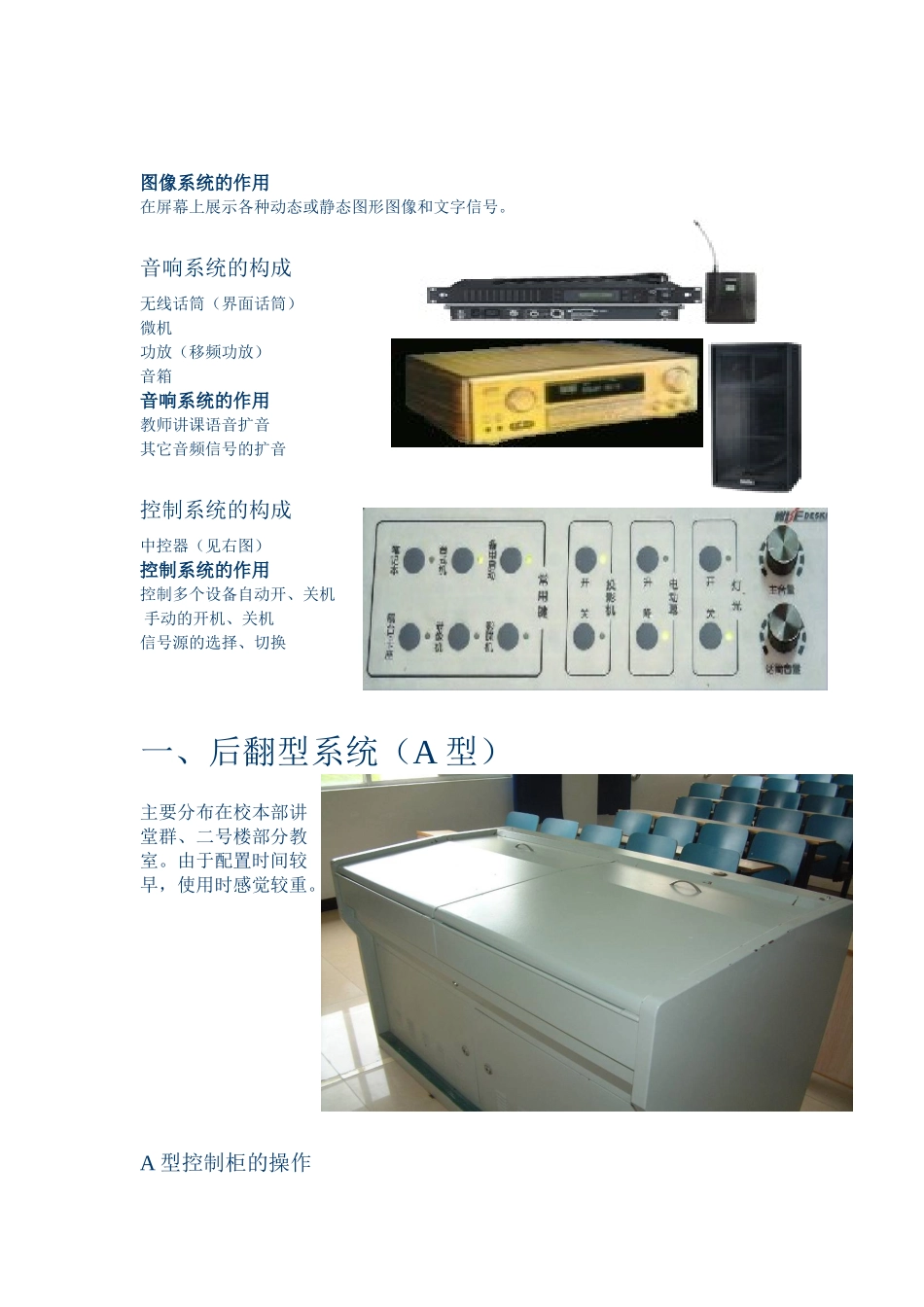

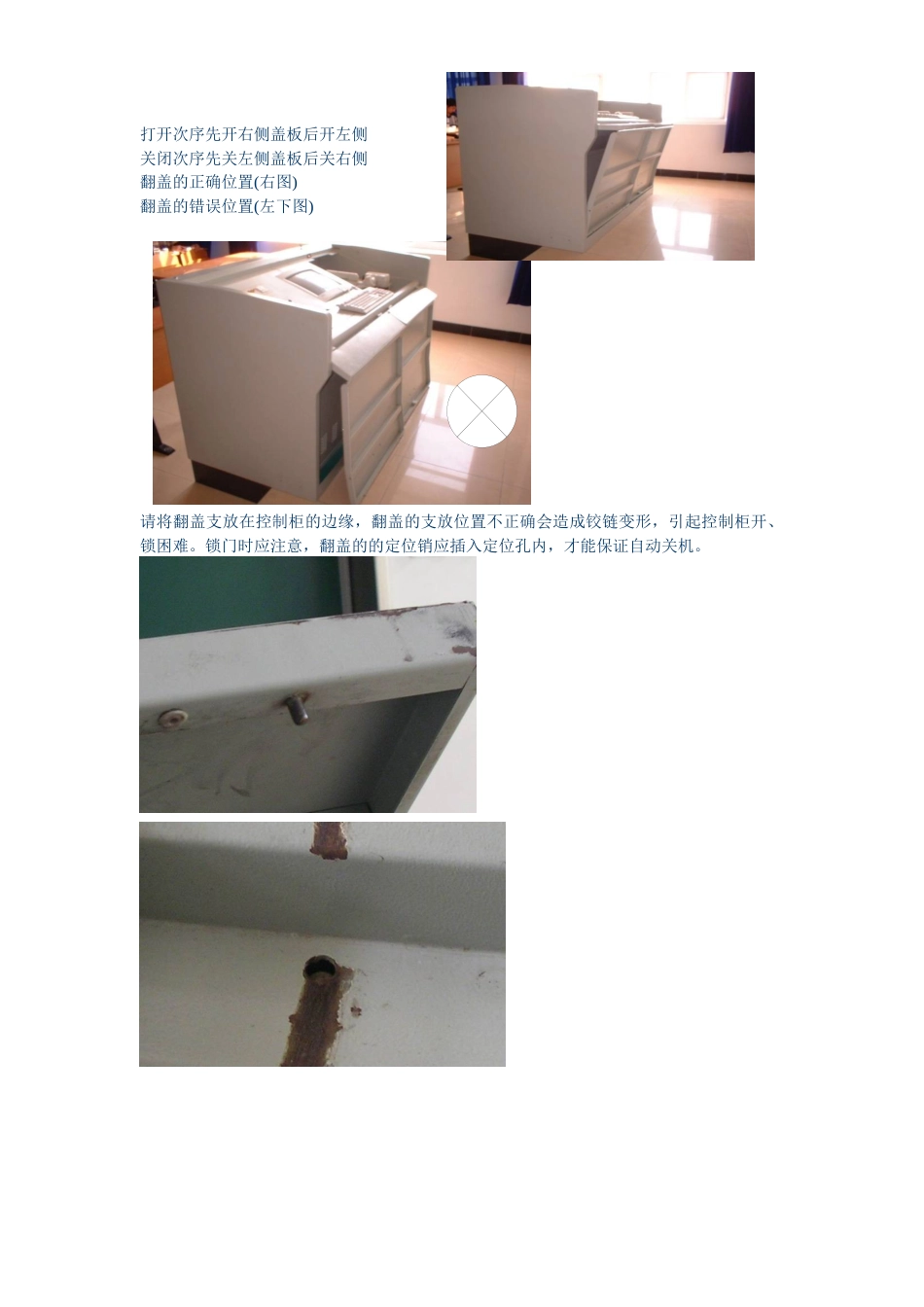

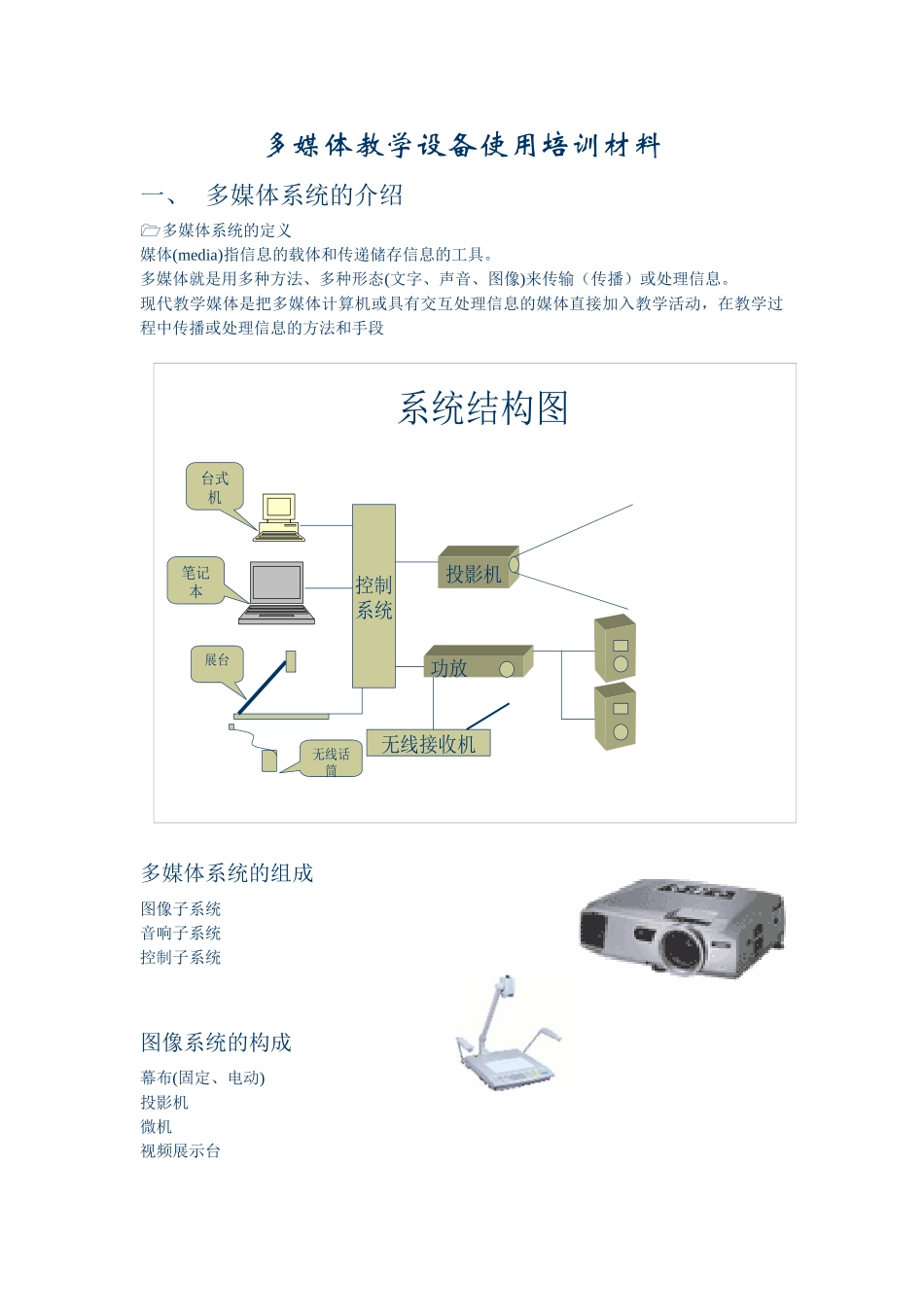

多媒体教学设备使用培训材料一、多媒体系统的介绍多媒体系统的定义媒体(media)指信息的载体和传递储存信息的工具。多媒体就是用多种方法、多种形态(文字、声音、图像)来传输（传播）或处理信息。现代教学媒体是把多媒体计算机或具有交互处理信息的媒体直接加入教学活动，在教学过程中传播或处理信息的方法和手段多媒体系统的组成图像子系统音响子系统控制子系统图像系统的构成幕布(固定、电动)投影机微机视频展示台控制系统投影机功放无线接收机系统结构图台式机笔记本展台无线话筒图像系统的作用在屏幕上展示各种动态或静态图形图像和文字信号。音响系统的构成无线话筒（界面话筒）微机功放（移频功放）音箱音响系统的作用教师讲课语音扩音其它音频信号的扩音控制系统的构成中控器（见右图）控制系统的作用控制多个设备自动开、关机手动的开机、关机信号源的选择、切换一、后翻型系统（A型）主要分布在校本部讲堂群、二号楼部分教室。由于配置时间较早，使用时感觉较重。A型控制柜的操作打开次序先开右侧盖板后开左侧关闭次序先关左侧盖板后关右侧翻盖的正确位置(右图)翻盖的错误位置(左下图)请将翻盖支放在控制柜的边缘，翻盖的支放位置不正确会造成铰链变形，引起控制柜开、锁困难。锁门时应注意，翻盖的的定位销应插入定位孔内，才能保证自动关机。控制面板操作控制面板的图例常见操作控制面板的情况暂时停用投影，书写黑板；投影机不亮计算机信号未投到大屏幕；声音未出来打开微机电源卧式机箱外观图电源开关局部图新卧式机箱视频展示台操作设备控制区信号源控制区电源开关电源开关光驱按钮USB接口打开展台(按下锁定按钮)，向上抬起镜头臂，按下第二个锁定按钮，将镜头臂缩杆拉出，打开镜头盖，调节镜头方向。打开展台的电源，操作展台控制面板调节图像大小、聚集等。信号的切换(操作控制面板)按“展台”使用完毕，盖好镜头盖，收起展台(按下锁定按钮2)，将镜头臂缩杆推进，再按下锁定按钮1，将镜头臂放回原来位置,关闭电源.使用笔记本电脑笔记本电脑与多媒体系统的连接需要到管理员处借VGA输出线，一端接笔记本电脑，另一端接控制面板接口锁定按钮一锁定按钮2电源开关切换到展台利用控制面板切换到笔记本电脑笔记本电脑切换到投影切换到笔记本一般是Fn加某一功能键,图中是F5。但不同的的笔记本电脑可能需要按的键不同。可能还要重新启动需要注意的问题在讲堂群教室和二号楼少数教室里所配备的功放具有开机音量自动归零的特性,每次开机后需要把功放的音量适当调大。二、前推型控制柜（B型）主要分布在校本部二号楼，主楼、主A楼及北固、梦溪校区的教学楼内。B型控制柜的操作开锁后拉开柜门向上抬起，折叠并向前平推。操作时注意门开后即向上抬并折叠，不要用力向后拉门，现在虽然安装限位器进行保护，仍应避免用力向后拉造成铰链损坏。控制面板操作控制面板的图例常见操作控制面板的情况暂时停用投影，书写黑板，投影机不亮计算机信号未投到大屏幕，声音未出来视频展示台操作打开展台(按下锁定按钮)调节(展台控制面板)信号的切换(控制柜控制面板)按“展台”锁定按钮用笔记本电脑笔记本电脑与多媒体系统的连接可以利用展台后VGA线连接。将连接展台的VGA线拧下，接在笔记本电脑上。切换到笔记本电脑笔记本电脑切换到投影一般是Fn加某一功能键,图中是F8。但不同的的笔记本电脑可能需要按的键不同。可能要重新启动切换到到笔记本三、两侧平拉开型控制柜（C型）主要分布在一号楼和二号楼C型控制柜操作开门操作逆时针转90度关门操作先关左侧，如果投影没有自动关闭，银幕没有自动升，则用手动按“一键通”关闭。合上右侧，锁好门离开。控制面板电动幕（可以控制升、降、停）信号选择（切换台式机、笔记本和其它）音量控制（控制台式机的音量，不能控制话筒）开/关（投影机的开关机）一键通按一个键打开或关闭除计算机外的所有多媒体设备，按一次打开，再按一次关闭。在门探失效时可以用这个键开关机。使用笔记本电脑笔记本电脑与多媒体系统的连接需要到管理员处借VGA输出线，一端接笔记本电脑，另一端接控制面板接口在控制面板上按“RGB...
