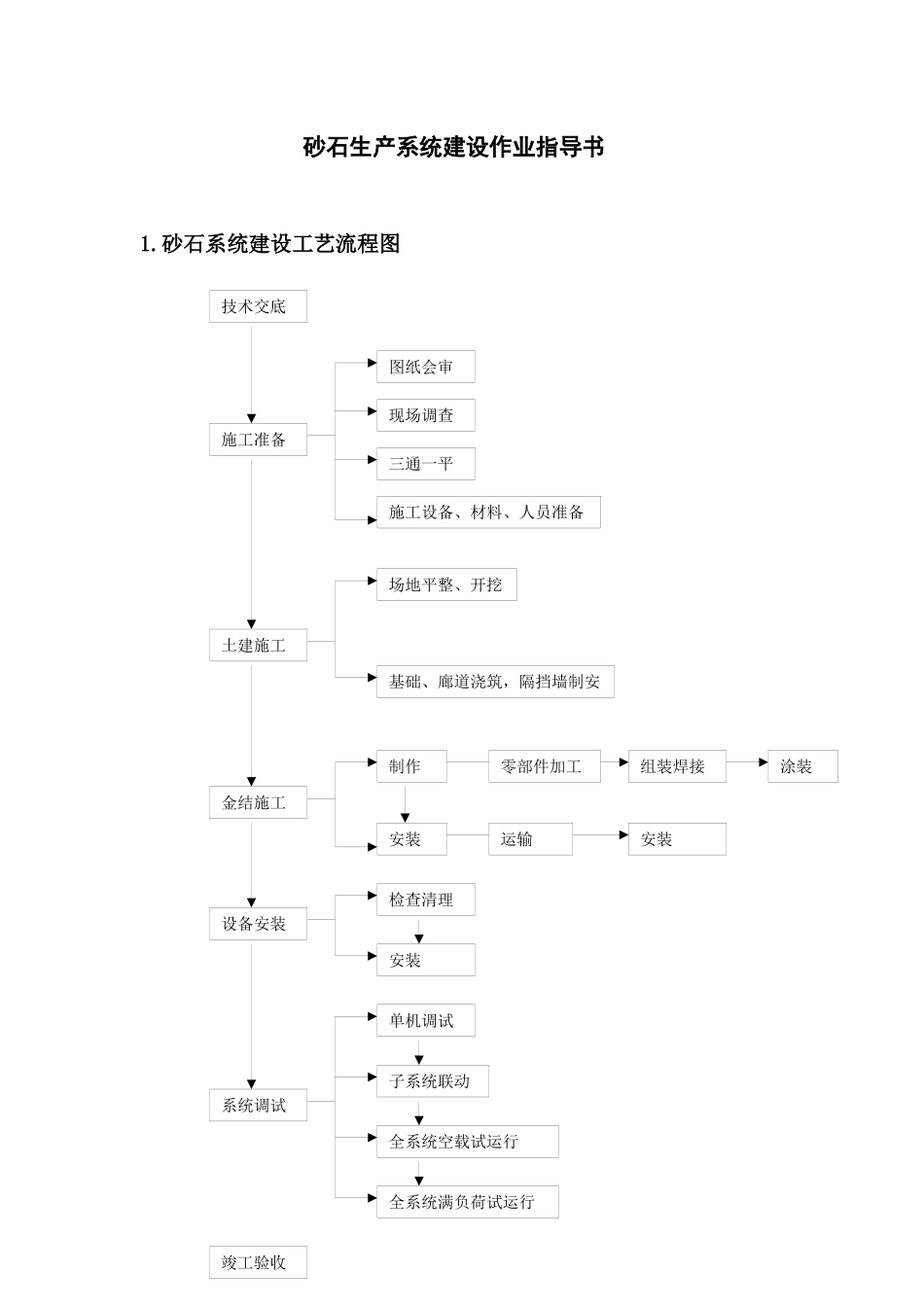

砂石生产系统建设作业指导书_第1页
1/15

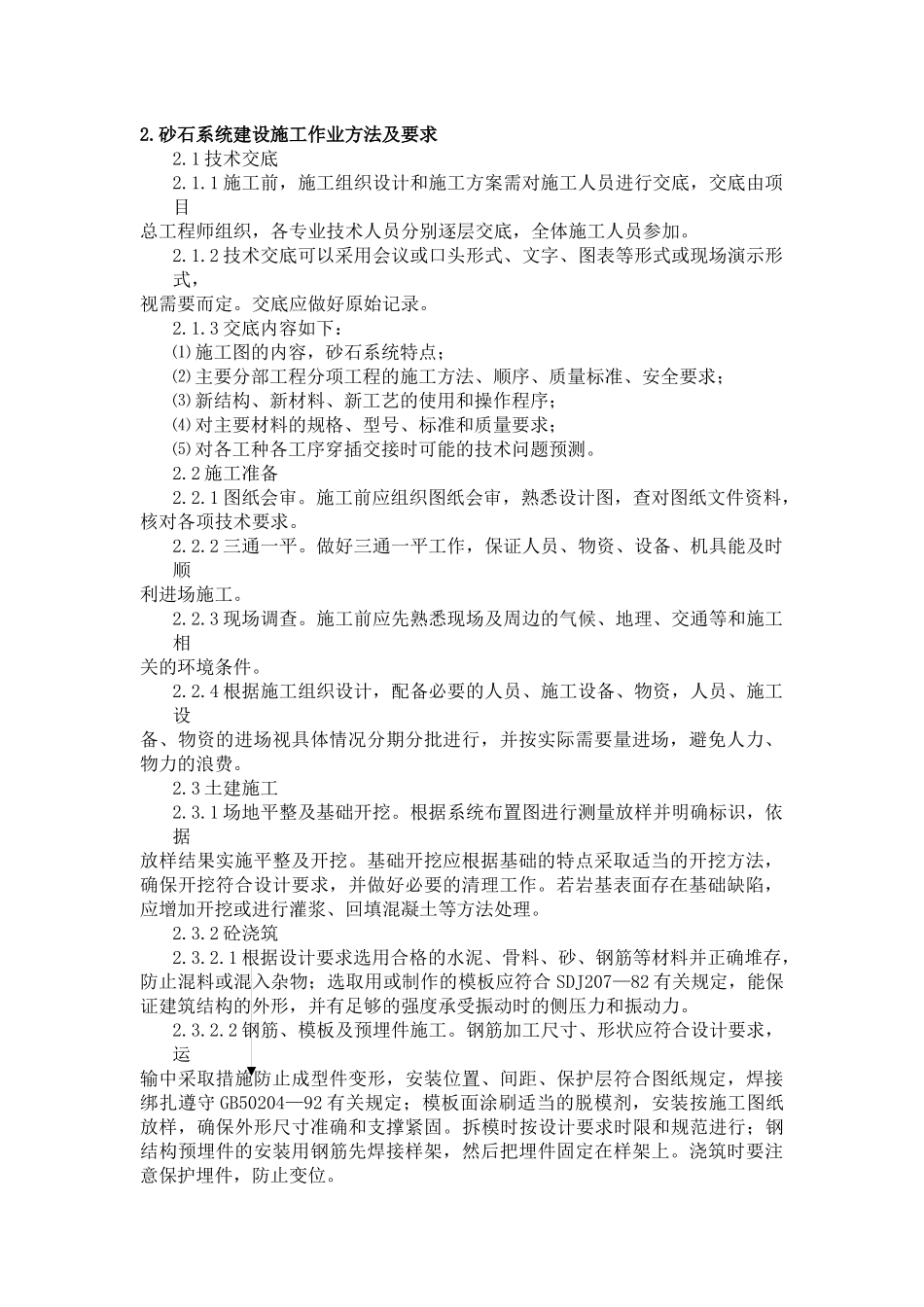

砂石生产系统建设作业指导书_第2页
2/15

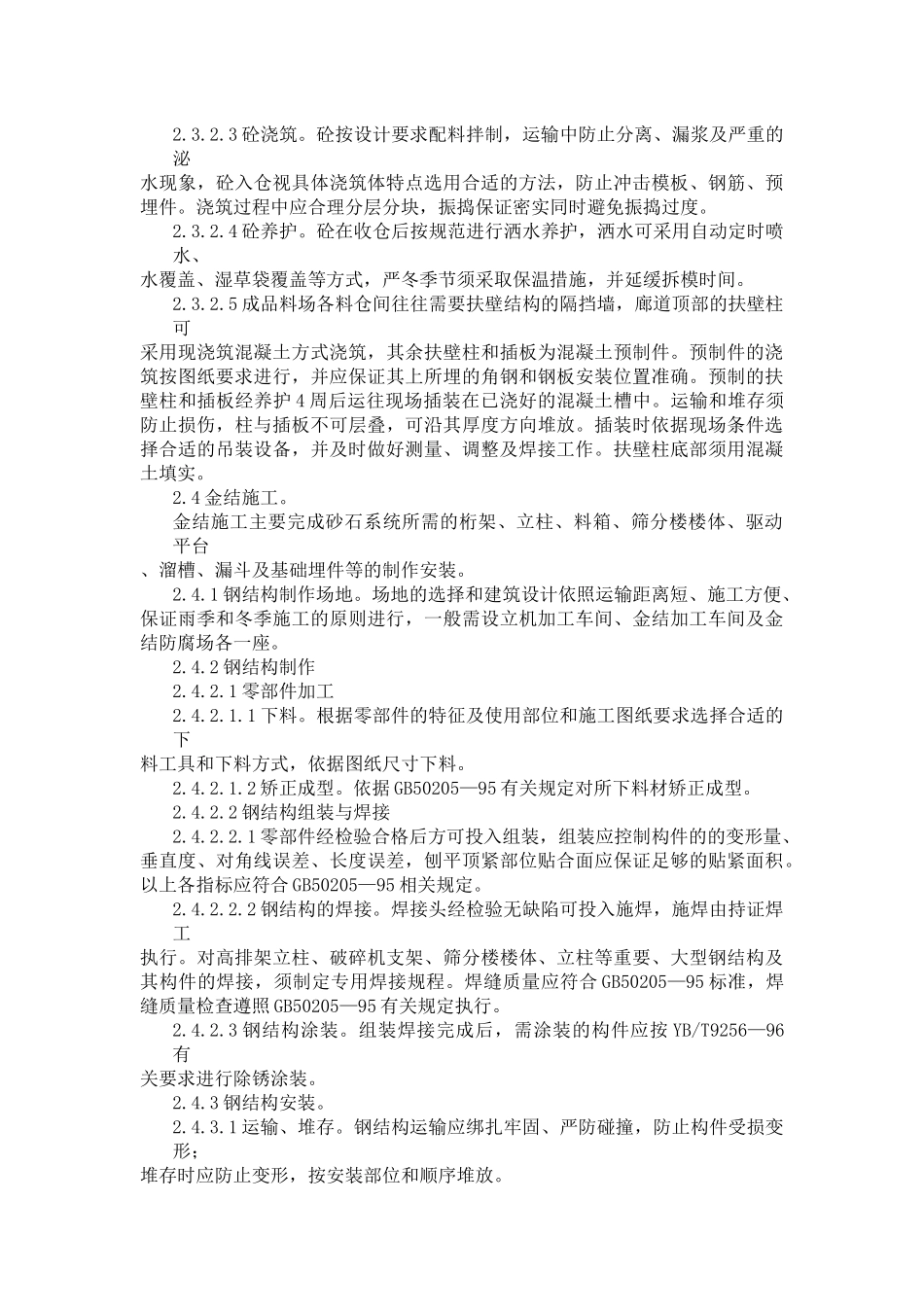

砂石生产系统建设作业指导书_第3页
3/15
砂石生产系统建设作业指导书1.砂石系统建设工艺流程图技术交底施工准备土建施工金结施工设备安装系统调试竣工验收三通一平图纸会审现场调查施工设备、材料、人员准备场地平整、开挖基础、廊道浇筑,隔挡墙制安安装运输安装组装焊接涂装零部件加工制作安装检查清理单机调试子系统联动全系统空载试运行全系统满负荷试运行2.砂石系统建设施工作业方法及要求2.1技术交底2.1.1施工前,施工组织设计和施工方案需对施工人员进行交底,交底由项目总工程师组织,各专业技术人员分别逐层交底,全体施工人员参加。2.1.2技术交底可以采用会议或口头形式、文字、图表等形式或现场演示形式,视需要而定。交底应做好原始记录。2.1.3交底内容如下:⑴施工图的内容,砂石系统特点;⑵主要分部工程分项工程的施工方法、顺序、质量标准、安全要求;⑶新结构、新材料、新工艺的使用和操作程序;⑷对主要材料的规格、型号、标准和质量要求;⑸对各工种各工序穿插交接时可能的技术问题预测。2.2施工准备2.2.1图纸会审。施工前应组织图纸会审,熟悉设计图,查对图纸文件资料,核对各项技术要求。2.2.2三通一平。做好三通一平工作,保证人员、物资、设备、机具能及时顺利进场施工。2.2.3现场调查。施工前应先熟悉现场及周边的气候、地理、交通等和施工相关的环境条件。2.2.4根据施工组织设计,配备必要的人员、施工设备、物资,人员、施工设备、物资的进场视具体情况分期分批进行,并按实际需要量进场,避免人力、物力的浪费。2.3土建施工2.3.1场地平整及基础开挖。根据系统布置图进行测量放样并明确标识,依据放样结果实施平整及开挖。基础开挖应根据基础的特点采取适当的开挖方法,确保开挖符合设计要求,并做好必要的清理工作。若岩基表面存在基础缺陷,应增加开挖或进行灌浆、回填混凝土等方法处理。2.3.2砼浇筑2.3.2.1根据设计要求选用合格的水泥、骨料、砂、钢筋等材料并正确堆存,防止混料或混入杂物;选取用或制作的模板应符合SDJ207—82有关规定,能保证建筑结构的外形,并有足够的强度承受振动时的侧压力和振动力。2.3.2.2钢筋、模板及预埋件施工。钢筋加工尺寸、形状应符合设计要求,运输中采取措施防止成型件变形,安装位置、间距、保护层符合图纸规定,焊接绑扎遵守GB50204—92有关规定;模板面涂刷适当的脱模剂,安装按施工图纸放样,确保外形尺寸准确和支撑紧固。拆模时按设计要求时限和规范进行;钢结构预埋件的安装用钢筋先焊接样架,然后把埋件固定在样架上。浇筑时要注意保护埋件,防止变位。2.3.2.3砼浇筑。砼按设计要求配料拌制,运输中防止分离、漏浆及严重的泌水现象,砼入仓视具体浇筑体特点选用合适的方法,防止冲击模板、钢筋、预埋件。浇筑过程中应合理分层分块,振捣保证密实同时避免振捣过度。2.3.2.4砼养护。砼在收仓后按规范进行洒水养护,洒水可采用自动定时喷水、水覆盖、湿草袋覆盖等方式,严冬季节须采取保温措施,并延缓拆模时间。2.3.2.5成品料场各料仓间往往需要扶壁结构的隔挡墙,廊道顶部的扶壁柱可采用现浇筑混凝土方式浇筑,其余扶壁柱和插板为混凝土预制件。预制件的浇筑按图纸要求进行,并应保证其上所埋的角钢和钢板安装位置准确。预制的扶壁柱和插板经养护4周后运往现场插装在已浇好的混凝土槽中。运输和堆存须防止损伤,柱与插板不可层叠,可沿其厚度方向堆放。插装时依据现场条件选择合适的吊装设备,并及时做好测量、调整及焊接工作。扶壁柱底部须用混凝土填实。2.4金结施工。金结施工主要完成砂石系统所需的桁架、立柱、料箱、筛分楼楼体、驱动平台、溜槽、漏斗及基础埋件等的制作安装。2.4.1钢结构制作场地。场地的选择和建筑设计依照运输距离短、施工方便、保证雨季和冬季施工的原则进行,一般需设立机加工车间、金结加工车间及金结防腐场各一座。2.4.2钢结构制作2.4.2.1零部件加工2.4.2.1.1下料。根据零部件的特征及使用部位和施工图纸要求选择合适的下料工具和下料方式,依据图纸尺寸下料。2.4.2.1.2矫正成型。依据GB50205—95有关规定对所下料材矫正成型。2.4.2.2钢结构组装与焊接2.4.2.2.1零部件经检验合格后方可投入组装,组装应控制构件的的变形...
