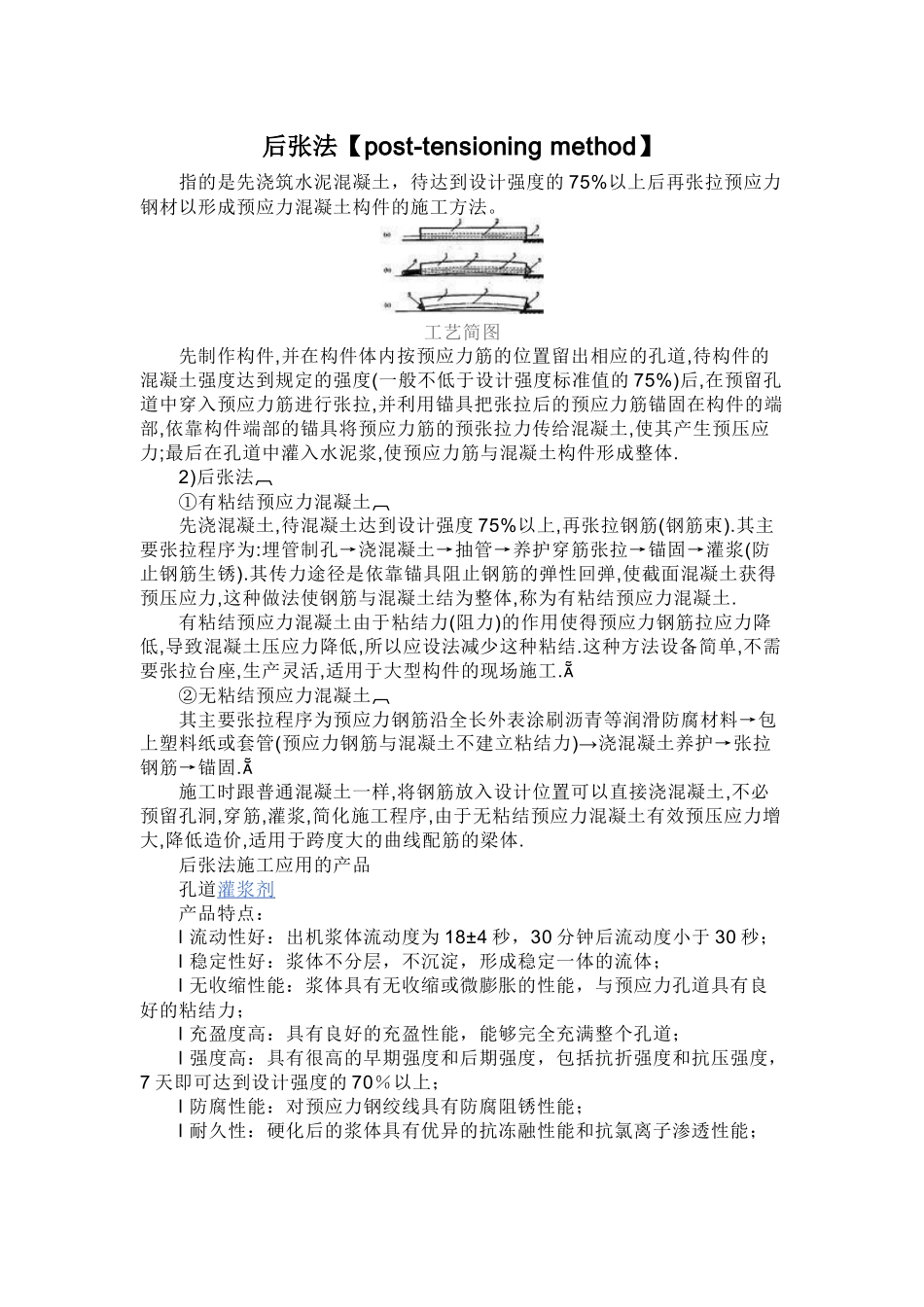

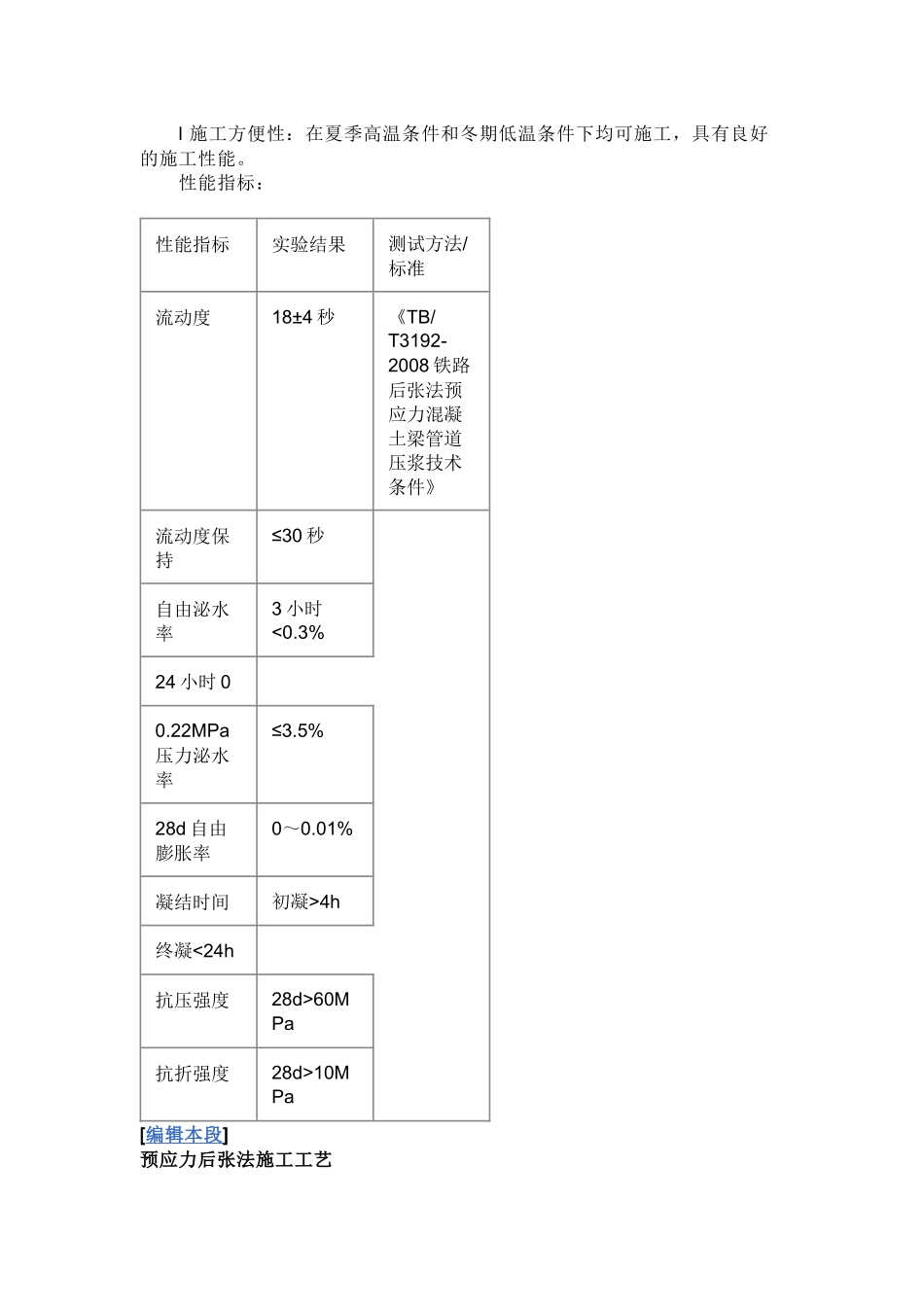

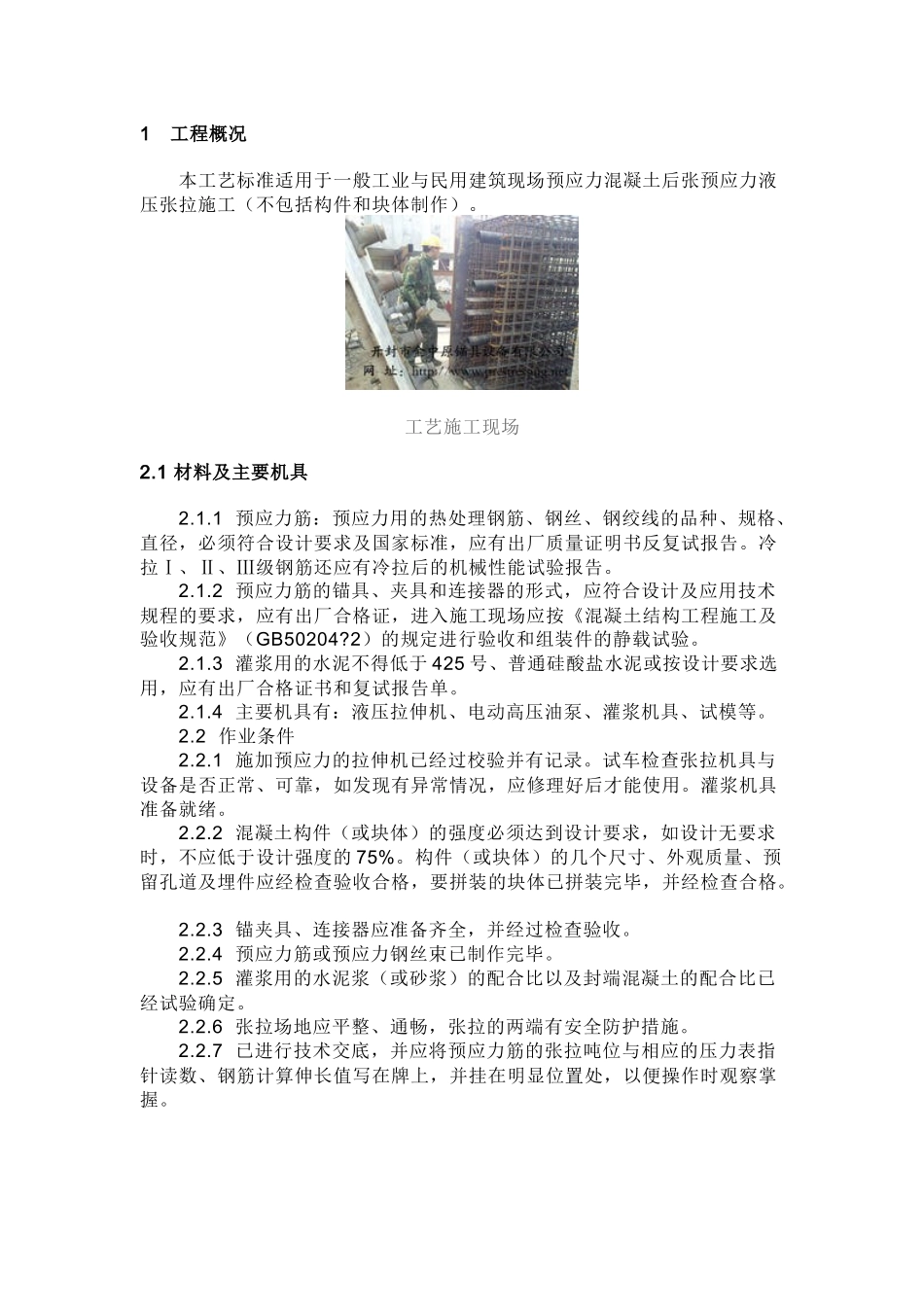

后张法【post-tensioningmethod】指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。工艺简图先制作构件,并在构件体内按预应力筋的位置留出相应的孔道,待构件的混凝土强度达到规定的强度(一般不低于设计强度标准值的75%)后,在预留孔道中穿入预应力筋进行张拉,并利用锚具把张拉后的预应力筋锚固在构件的端部,依靠构件端部的锚具将预应力筋的预张拉力传给混凝土,使其产生预压应力;最后在孔道中灌入水泥浆,使预应力筋与混凝土构件形成整体.2)后张法①有粘结预应力混凝土先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.②无粘结预应力混凝土其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.后张法施工应用的产品孔道灌浆剂产品特点：l流动性好：出机浆体流动度为18±4秒，30分钟后流动度小于30秒；l稳定性好：浆体不分层，不沉淀，形成稳定一体的流体；l无收缩性能：浆体具有无收缩或微膨胀的性能，与预应力孔道具有良好的粘结力；l充盈度高：具有良好的充盈性能，能够完全充满整个孔道；l强度高：具有很高的早期强度和后期强度，包括抗折强度和抗压强度，7天即可达到设计强度的70％以上；l防腐性能：对预应力钢绞线具有防腐阻锈性能；l耐久性：硬化后的浆体具有优异的抗冻融性能和抗氯离子渗透性能；l施工方便性：在夏季高温条件和冬期低温条件下均可施工，具有良好的施工性能。性能指标：性能指标实验结果测试方法/标准流动度18±4秒《TB/T3192-2008铁路后张法预应力混凝土梁管道压浆技术条件》流动度保持≤30秒自由泌水率3小时<0.3%24小时00.22MPa压力泌水率≤3.5%28d自由膨胀率0～0.01%凝结时间初凝>4h终凝<24h抗压强度28d>60MPa抗折强度28d>10MPa[编辑本段]预应力后张法施工工艺1工程概况本工艺标准适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。工艺施工现场2.1材料及主要机具2.1.1预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书反复试报告。冷拉Ⅰ、Ⅱ、Ⅲ级钢筋还应有冷拉后的机械性能试验报告。2.1.2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工及验收规范》（GB50204?2）的规定进行验收和组装件的静载试验。2.1.3灌浆用的水泥不得低于425号、普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试报告单。2.1.4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。2.2作业条件2.2.1施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好后才能使用。灌浆机具准备就绪。2.2.2混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，并经检查合格。2.2.3锚夹具、连接器应准备齐全，并经过检查验收。2.2.4预应力筋或预应力钢丝束已制作完毕。2.2.5灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。2.2.6张拉场地应平整、通畅，张拉的两端有安全防护措施。2.2.7已进行技术交底，并应将预应力...
